HeltecV3LoRa开发板简化机械集成模型

在做物联网终端设备的结构集成设计时，很多工程师都会遇到一个共性问题：拿到的开发板原厂资料要么只有引脚定义和电气参数，要么提供的三维模型把所有SMD元件、芯片细节都做了出来，文件体积大不说，在做外壳设计、设备内部布局干涉检查的时候，那些细小的阻容、芯片细节根本用不上，反而会拖慢装配体的运行速度，甚至因为细碎特征太多导致软件卡顿崩溃。这次做的Heltec V3（ESP32 LoRa）板的简化结构模型，就是完全站在机械结构设计的实际需求出发搭建的，没有做多余的电气元件细节，只保留了结构设计阶段必须用到的外部几何特征和安装相关的边界尺寸。

从实际应用场景来看，这块开发板常被用在户外物联网采集节点、无线传感终端、小型LoRa网关设备里，很多时候需要把板卡集成到防水外壳、设备舱内部，或者和传感器、电源模块做堆叠安装，这时候结构工程师最关心的从来不是板上有几颗0805的电阻、稳压芯片的具体高度，而是板卡的整体外轮廓尺寸、安装孔的位置和孔径、板上突出元件的最高高度、接口的伸出位置和插拔空间、天线区域的净空要求，还有板边接插件的位置会不会和外壳立柱、内部筋位产生干涉。这个模型在搭建的时候，就把这些核心结构要素全部做了精准还原：板卡的整体长宽尺寸严格按照实物板卡的外轮廓绘制，边缘的半孔焊盘位置做了简化示意但保留了板边的实际边界，不会出现布局时板卡尺寸偏小导致后期装不进去的问题。

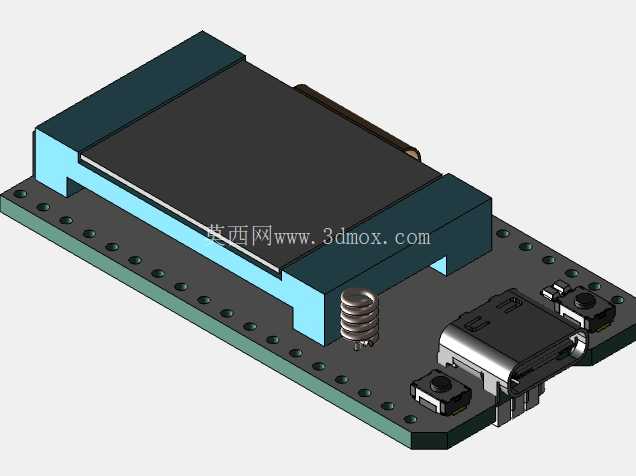

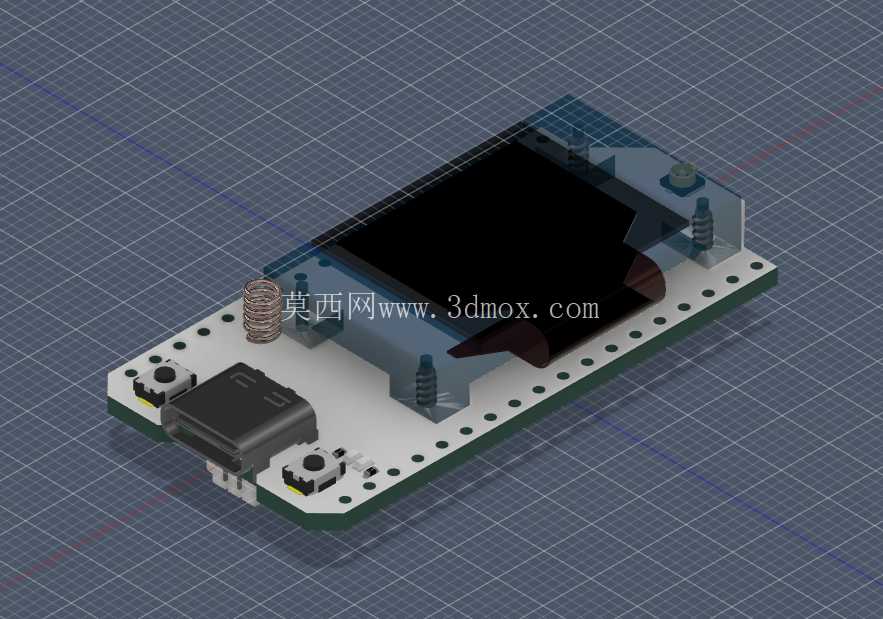

板上的几个核心突出结构都做了符合实际安装需求的简化：顶部的OLED显示屏模块，保留了屏幕的整体凸起高度和外轮廓，没有做屏幕内部的像素层、驱动板细节，足够用来检查屏幕和外壳透明视窗的间隙、视窗位置是否对齐；侧边的USB接口保留了接口的伸出长度和外围金属壳的轮廓，能准确核算接口处外壳开孔的大小和位置，预留足够的插拔空间不会出现插线时顶到外壳的情况；板上的两个功能按键保留了按键的凸起高度和按压行程对应的空间，方便设计外壳按键的凸点高度，保证按压手感的同时不会出现按键卡死的问题；板载的弹簧天线保留了弹簧的实际安装高度和直径，方便设计天线区域的外壳净空，避免金属外壳遮挡信号，也能防止天线和其他内部元件挤压变形。

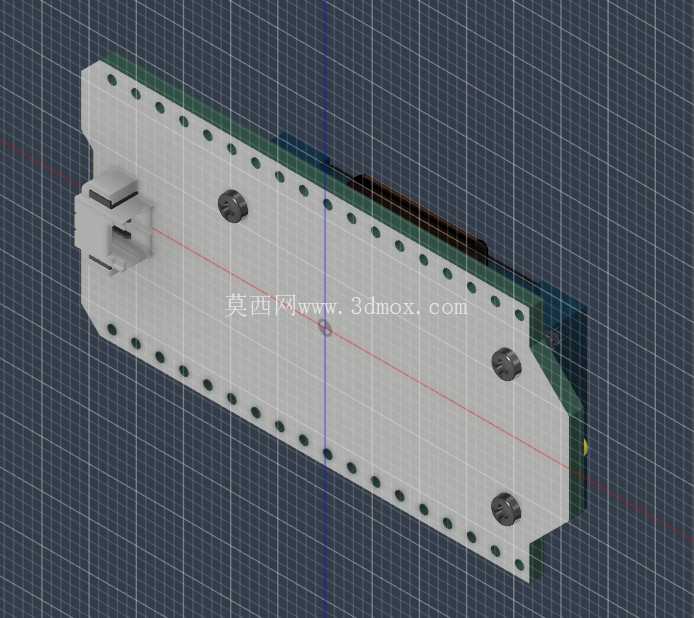

安装边界的处理是这个模型最实用的部分，板卡四个角的安装孔位置、孔径都按照实际尺寸做了定位，不管是用铜柱堆叠安装，还是用螺丝直接固定在外壳的立柱上，都能直接在装配体里匹配安装柱的位置，不用再反复核对二维图纸的尺寸标注。板上所有高于PCB板面的元件，都按照实际最大高度做了简化的凸台示意，没有做元件的具体细节，但所有凸台的外轮廓和高度都和实物一致，在做干涉检查的时候，只要外壳筋位、内部其他元件和这些凸台不产生重叠，实际装配就不会出现干涉问题，完全能满足结构设计阶段的布局校验需求。

很多工程师在做这类开发板集成的时候，一开始用全细节模型，装配体里放两三块板加上其他结构件，软件旋转、缩放都有明显延迟，做干涉检查的时候要等很久才能出结果，这个简化模型去掉了所有和结构设计无关的SMD元件细节，把板上的MCU、稳压芯片、无源器件这些埋在元件下方、不会和外壳或其他结构件产生接触的部分全部省略，文件体积非常小，就算在大型设备装配体里调用也不会造成软件卡顿，同时又不会丢失任何结构设计需要的关键尺寸信息。

在做外壳设计的时候，用这个模型可以直接在装配体里关联设计外壳的内槽、固定柱、接口开孔、屏幕视窗，不用反复对照实物测量尺寸，能大幅减少前期设计的反复修改次数。比如在设计防水外壳的时候，可以直接根据板卡的最大外轮廓预留内槽的长宽，根据最高元件的高度预留壳体内腔的深度，根据USB接口的位置设计开孔的密封塞位置，根据天线的高度设计天线区域的外壳厚度，保证信号传输不受影响。在做多模块堆叠安装的时候，也可以直接用这个模型核算每层板卡之间的支撑铜柱高度，避免上下板卡的元件互相挤压，预留足够的走线空间。

需要明确的是，这个模型不是为了做板卡本身的生产设计，也不包含任何电气层面的细节，它的定位就是机械集成、外壳设计阶段的布局参考模型，所有的简化处理都是为了提升结构设计的效率，去掉所有不必要的特征，保留所有和装配、安装、干涉检查相关的核心结构要素，让结构工程师在做方案设计的时候不用在无关的细节上浪费时间，把精力集中在整体布局的合理性、安装的可靠性上。实际使用的时候，只要是涉及到这块板卡的设备结构设计、外壳开发、多模块集成布局，这个模型都能提供足够精准的结构参考，避免因为尺寸核对不准导致的后期打样失败、装配干涉等问题。
