通讯设备用五针热插拔连接插座结构

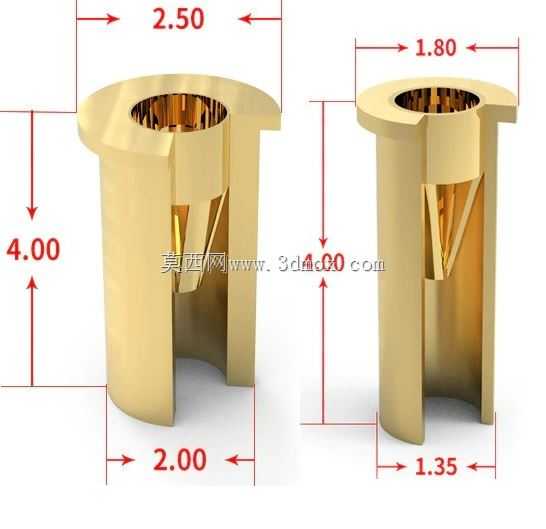

　　这类热插拔插座主要应用在需要不断电完成模块更换的通讯设备内部，常见于工控通讯板卡、便携电子设备的外接功能模块接口、小型信号传输设备的扩展槽位，实际使用时不需要切断整机供电，就能直接完成对应功能模块的插拔更换，避免设备重启带来的通讯中断、数据丢失问题，在需要连续运行的通讯组网节点、便携检测类通讯设备上应用十分广泛。从实际功能来看，这款插座承担信号与小电流的传输作用，五根插针的排布对应不同的信号定义，其中两根粗径插针负责电源回路的连通，三根细径插针负责差分信号与检测信号的传输，插针采用空心镀金结构，既降低接触电阻，也能在多次插拔后保持接触可靠性，避免长期使用后出现接触不良、信号衰减的问题。插座的主体基座采用耐高温绝缘工程塑料注塑成型，

　　基座上设计有对应插针的定位卡槽，插针压装入基座后不会出现松动偏移，基座外侧的弹性卡扣结构用于和设备面板或者PCB板上的安装座卡合固定，安装时不需要额外螺丝固定，直接卡入预设的安装槽位即可完成固定，装配效率较高。设计这款结构的时候，首先要考虑热插拔场景下的接触顺序，电源插针的长度要比信号插针略长，保证插拔过程中先接通电源回路、后接通信号回路，拔出时先断开信号回路、后断开电源回路，避免热插拔瞬间的浪涌信号损坏后端的通讯芯片，这是热插拔类接插件和普通固定接插件最核心的设计差异。其次要考虑插针的同轴度，每根插针和基座安装孔的同轴度公差要控制在0.05mm以内，保证和对接端插头插接时不会出现插针弯折、接触偏位的问题，插针根部设计有防退倒刺，

　　压入基座后能承受至少50N的轴向拉拔力，不会在多次插拔后出现插针被带出基座的故障。外形尺寸方面，这款插座的主体基座为近似方形结构，整体安装占用的PCB板面积约12mm见方，插针伸出基座端面的长度为3.2mm，安装时插针穿过PCB板对应的过孔后采用波峰焊固定，基座底部和PCB板表面预留0.2mm的间隙，避免焊接时助焊剂残留渗入基座内部影响接触性能。基座两侧的导向凸台和对接插头的导向槽配合，插接时能自动校正对位偏差，允许最大1mm的插接位置偏差，降低现场维护时的对位难度，即使是无操作经验的人员也能顺利完成模块插拔。基座上的透明防尘挡片采用透明PC材质，平时覆盖在插针外侧，避免灰尘、杂物落在插针表面造成接触电阻升高，

　　插接时插头会自动顶开挡片，不需要额外手动操作，兼顾防护性和使用便捷性。实际选型使用时，要注意这款插座的额定电流为每路3A，信号回路的额定传输速率支持最高12Gbps的差分信号传输，满足绝大多数低速通讯信号和小功率供电的传输需求，安装时要注意PCB板上的安装孔位和插座定位柱的对应关系，定位柱和PCB孔的配合采用间隙配合，公差控制在0.1mm以内，避免过盈配合造成基座注塑件被撑裂。另外，插座的插拔寿命设计为不低于1000次，满足通讯设备全生命周期内的模块更换需求，接触件的镀金层厚度为1u，在常规工业环境下不会出现氧化锈蚀问题，能保证长期使用的接触稳定性。在建模过程中，需要重点还原插针的排布位置、基座的卡扣结构、导向凸台的尺寸细节，这些结构直接影响后续的装配干涉检查和安装验证，尤其是插针的长度差，是保证热插拔功能正常实现的核心结构，建模时不能忽略这个尺寸差异，否则后续做装配仿真时无法验证热插拔的接触顺序是否符合设计要求。基座上的加强筋结构也需要准确还原，这些加强筋分布在基座的侧壁和卡扣根部，提升基座的结构强度，避免插拔时受力造成基座开裂，建模时如果省略这些细节，后续做结构力学仿真时会出现强度计算结果偏差，无法准确评估插座的实际受力性能。
