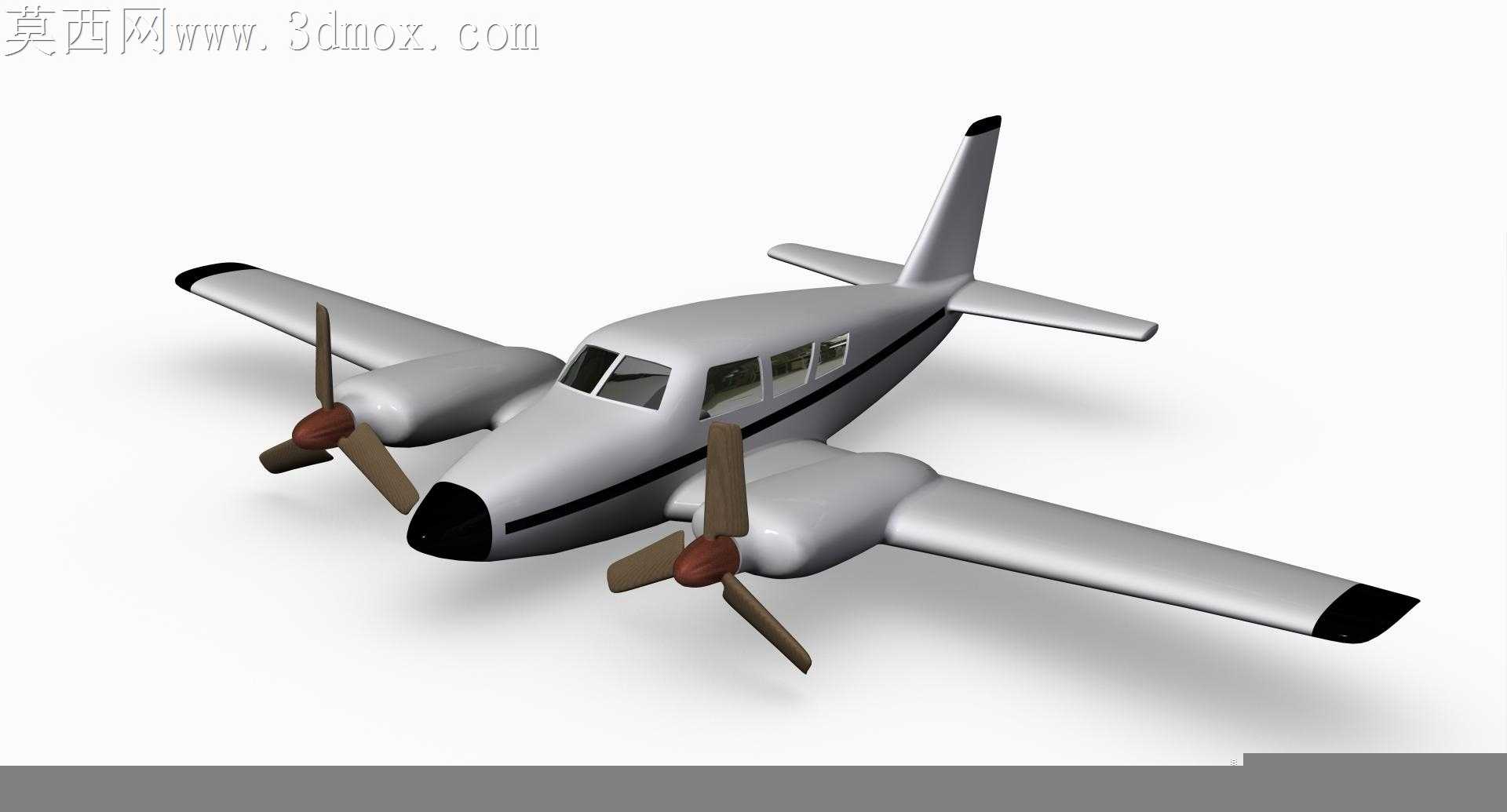

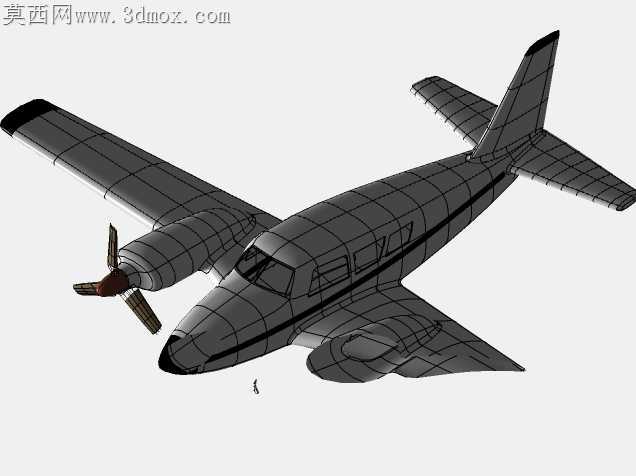

双发螺旋桨通航飞机Pipertwin外观结构

小批量复材通航飞机试制阶段，曲面分块不合理带来的脱模形变、装配阶差一直是拖慢交付节奏的核心痛点，这套双发螺旋桨飞机的数模在曲面设计阶段就把后续工艺的约束埋进了每一段曲率走势里。机身主体的曲面没有追求视觉上的绝对顺滑，而是沿着框肋的实际排布走向做了隐性的曲率分割，客舱段的侧曲面在舷窗开口位置特意做了0.3度的微小拔模斜度，和窗框的配合面预留了0.2mm的复材铺层公差，不会出现后续糊制完成后窗框卡不进开口、需要反复打磨修型的问题。机翼和机身的对接曲面没有做生硬的直角过渡，而是顺着翼根的气流走向做了连续的G2曲率衔接，既减少了飞行时的翼根干扰阻力，也让复材铺层时的纤维走向能连续铺放，不会在转角处出现纤维褶皱导致的局部强度不足。发动机短舱和机翼的连接位置，曲面特意避开了机翼内部的翼梁走线位置，短舱的蒙皮分块线刚好落在内部加强筋的正上方，后续维护时拆开短舱蒙皮就能直接触及发动机的固定螺栓和油路接口，不用额外在蒙皮上开出维护切口破坏整体曲面完整性。螺旋桨的桨叶曲面没有照搬通用翼型数据，而是结合这款飞机的巡航速度做了翼型扭转角的微调，桨根位置的翼型厚度比常规同级别机型厚1.2mm，刚好匹配木质螺旋桨的加工强度要求，不会出现高速旋转时桨根应力集中断裂的隐患。尾翼的垂直安定面和水平安定面的曲面交接处，做了微小的圆角过渡，既避免了转角处的应力集中，也让尾翼的蒙皮在铆接时不会因为转角过锐出现蒙皮开裂。舷窗的曲面和机身外曲面做了齐平处理，没有突出的窗框压条，高速飞行时不会在舷窗位置产生额外的气动噪声，也减少了雨水在窗框缝隙处的积存，降低后续机身结构腐蚀的概率。机头的整流罩曲面顺着发动机散热器的进气走向做了内收的曲率引导，进入整流罩的冷却气流能刚好扫过发动机的散热片后从机腹位置的出口排出，不会出现气流在整流罩内部形成乱流导致散热效率下降的问题。主起落架的整流罩曲面和机翼下表面的曲率完全贴合，收起落架时整流罩刚好和机翼下表面形成完整的曲面，不会出现突出的阶差破坏机翼下表面的气流平顺性，也减少了起落架收放时的风阻。
