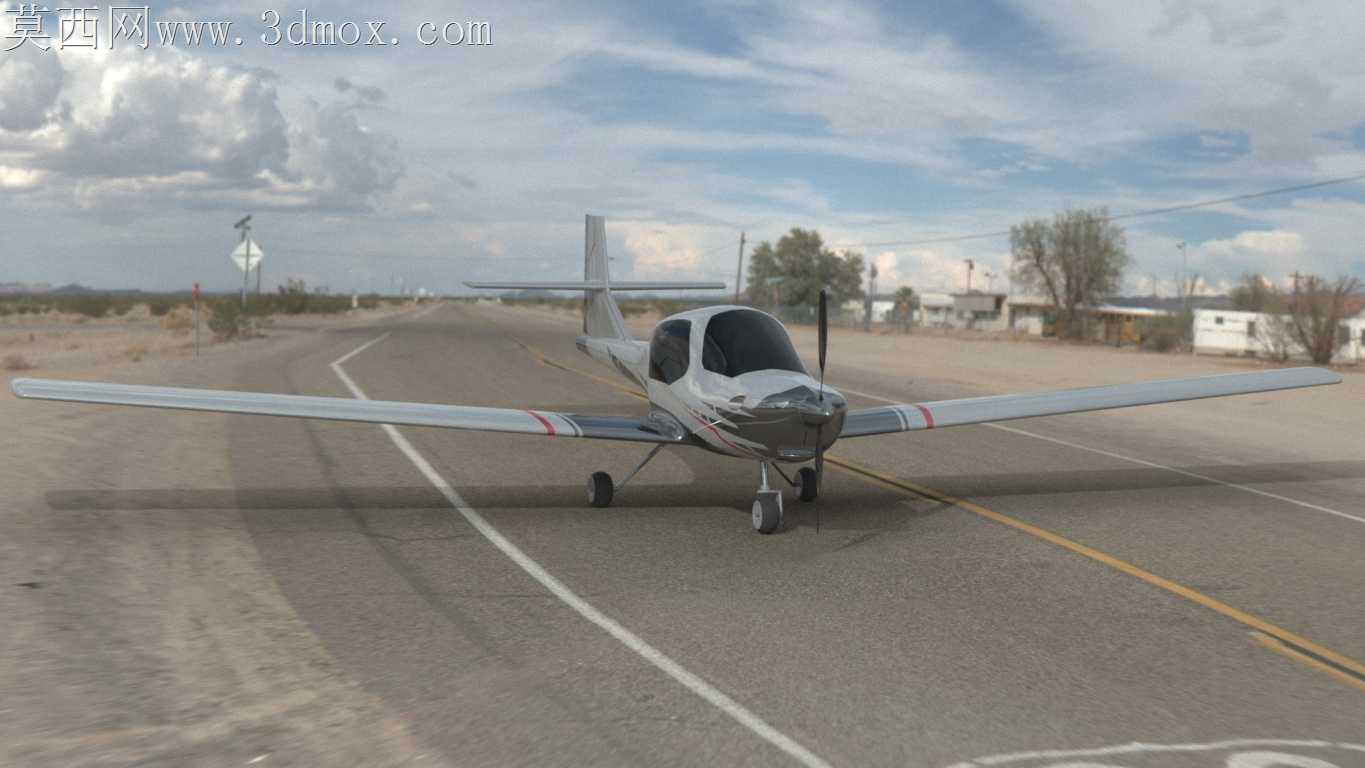

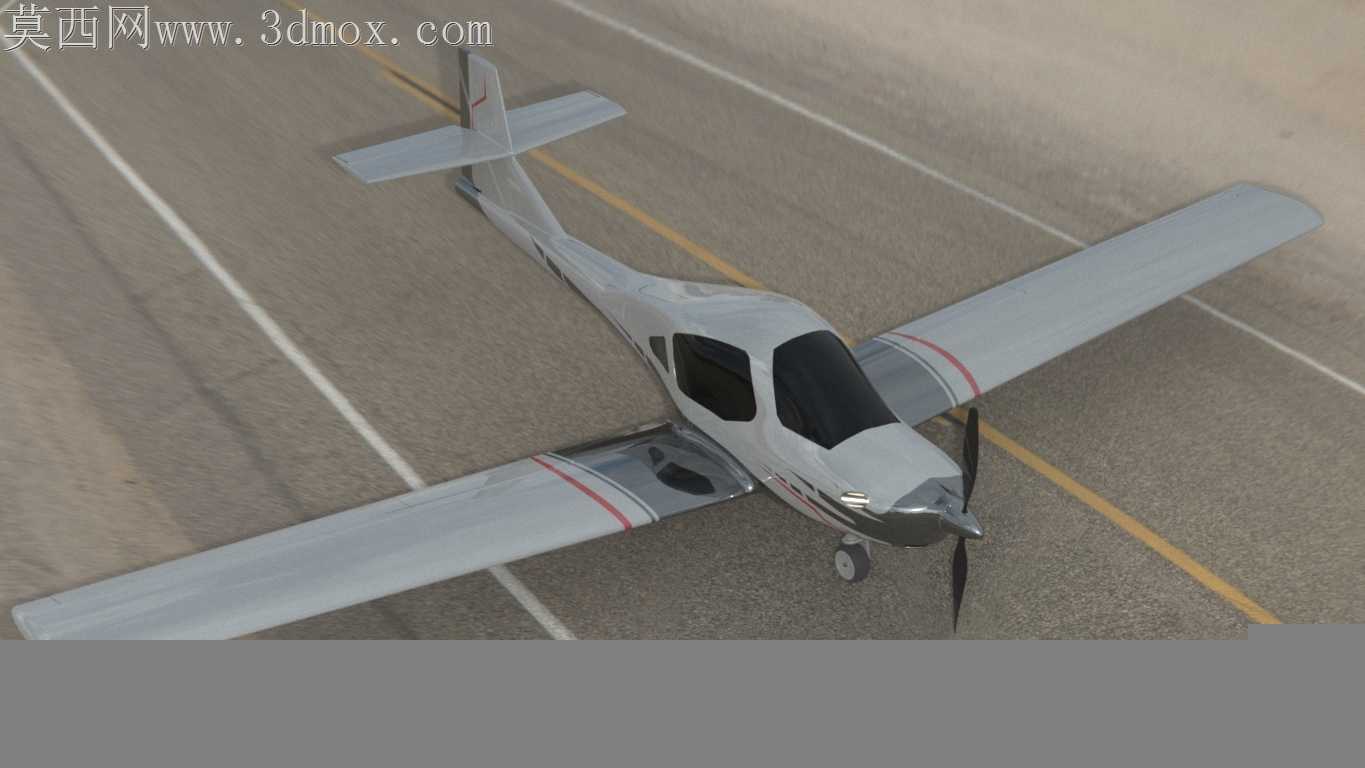

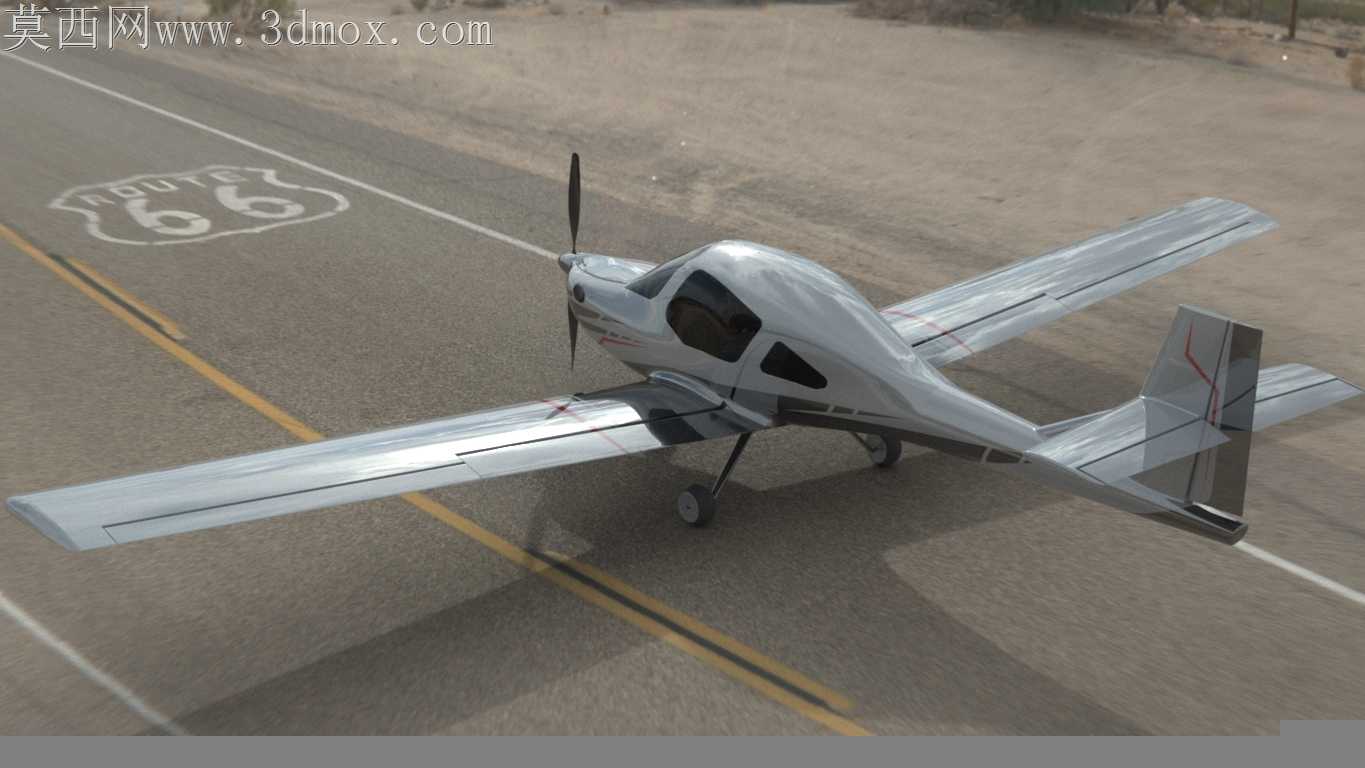

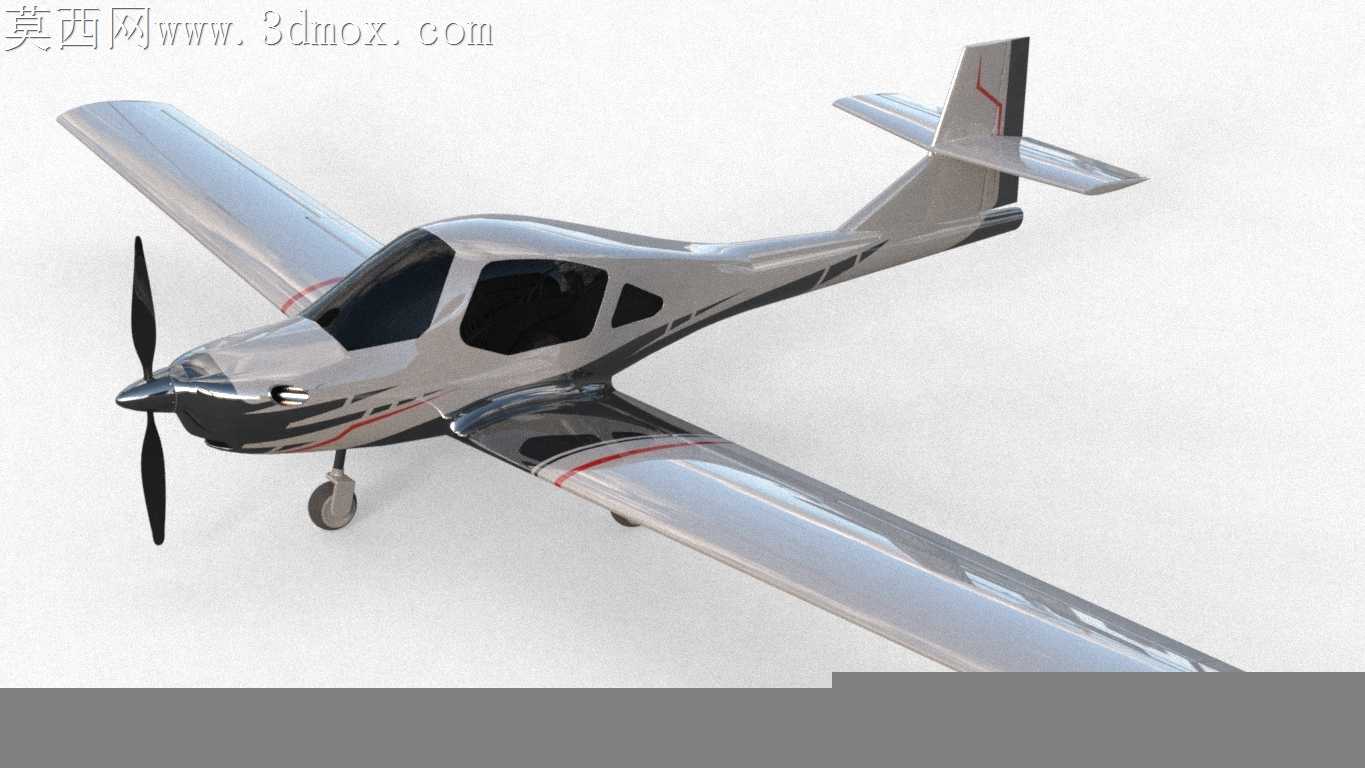

轻型单电机通航螺旋桨飞机外观结构

小功率单电机轻型通航飞机的曲面蒙皮加工，最容易踩的坑是翼身融合段的曲率跳变，很多初版数模做出来看着顺滑，上五轴铣削蒙皮工装的时候，就会出现局部曲率拐点超出铣头摆角极限，要么被迫接刀留下明显拼缝，要么强行摆刀蹭伤工装表面，后续铺覆碳纤维预浸料的时候，纤维张力在拐点处不均匀，固化后容易出现局部应力集中，飞行动作稍大就可能出现蒙皮微裂。这版数模在处理翼根和机身衔接的位置，没有追求视觉上的绝对流畅弧面，而是把翼根上沿的过渡曲面拆成三段连续G2曲率的拼接面，每一段的曲率变化率控制在12%以内，刚好匹配常用五轴设备的A轴摆角冗余，铣削工装的时候可以一次走刀完成，不需要中途换角度接刀，蒙皮铺出来的表面平整度能控制在0.1mm/m以内，后续喷漆的时候不会因为曲面曲率突变出现漆层厚薄不均的橘皮问题。

尾翼和机身的连接段，特意把垂尾根部的整流包做了1.2°的微小拔模斜度，不是为了注塑脱模，是复合材料热压罐成型的时候，这个斜度刚好能让工装顺利脱开，不会因为固化后树脂收缩把工装卡在整流包内腔，之前做同级别机型的时候没注意这个细节，脱膜时硬撬把垂尾根部的碳纤维层撬出了暗伤，后续做静力测试的时候加载到60%设计载荷就出现了裂纹。平尾和垂尾的衔接处做了微小的圆角过渡，不是为了好看，是飞行中这个位置的气流容易产生分离涡，圆角半径控制在8mm的时候，涡振频率刚好能避开机身结构的固有共振区间，不需要额外加装配重块去调整振动特性，能省出近1.2kg的结构重量。

前起落架的舱门和机身曲面的贴合间隙，数模里把公差带设成了单边0.3mm，不是越严越好，轻型飞机在地面滑行的时候机身会有微小的形变，间隙留太小的话，起落架收放的时候舱门容易蹭到机身蒙皮，磨掉漆层还是小事，冬天低温下蒙皮收缩量变大，甚至可能出现舱门卡滞没法完全锁闭的情况。螺旋桨桨毂和机头整流罩的衔接处，特意留了0.8mm的环形缝隙，是给电机运转时候的热胀冷缩留余量，单电机高功率运转的时候电机壳温度能升到70℃以上，轴向往复膨胀量大概在0.5mm左右，留够缝隙就不会出现整流罩被桨毂顶变形的问题。

座舱盖的曲面没有做全弧面设计，而是把风挡位置做了微小的平面段，这个位置是飞行员正前方的视野区，纯弧面的话阳光照射的时候会产生不规则的光路畸变，飞行员看外部参照物的时候容易出现视觉误差，平面段的光学畸变小，同时曲面衔接处的曲率做了渐进处理，不会出现突兀的折角破坏气动外形。机身侧面的装饰条凹槽深度控制在0.2mm，刚好够贴装饰拉花，不会因为凹槽太深在高速飞行的时候产生额外的气动阻力，也不会因为太浅导致拉花贴不牢，飞几次就被气流吹起边。
