在电站锅炉与工业锅炉的本体管路布置场景中,主蒸汽管、落水管、燃烧室区域连接管以及后通风悬挂管的长期稳定支撑,一直是管路系统设计里容易被忽略但直接影响运行安全的环节。传统管路支撑多采用标准平衡弹簧管架,这类支架虽然通用性强,但在高温高压、管路存在多向热位移的锅炉区域,不仅采购成本偏高,长期运行后弹簧疲劳失效还会导致管路应力集中,甚至引发焊口开裂、管路偏移等故障。这套DV75规格的管道平衡支撑结构,正是针对锅炉本体密集管路的悬挂需求开发的替代支撑方案,从结构设计到安装边界都完全匹配锅炉炉侧的狭小布置空间。

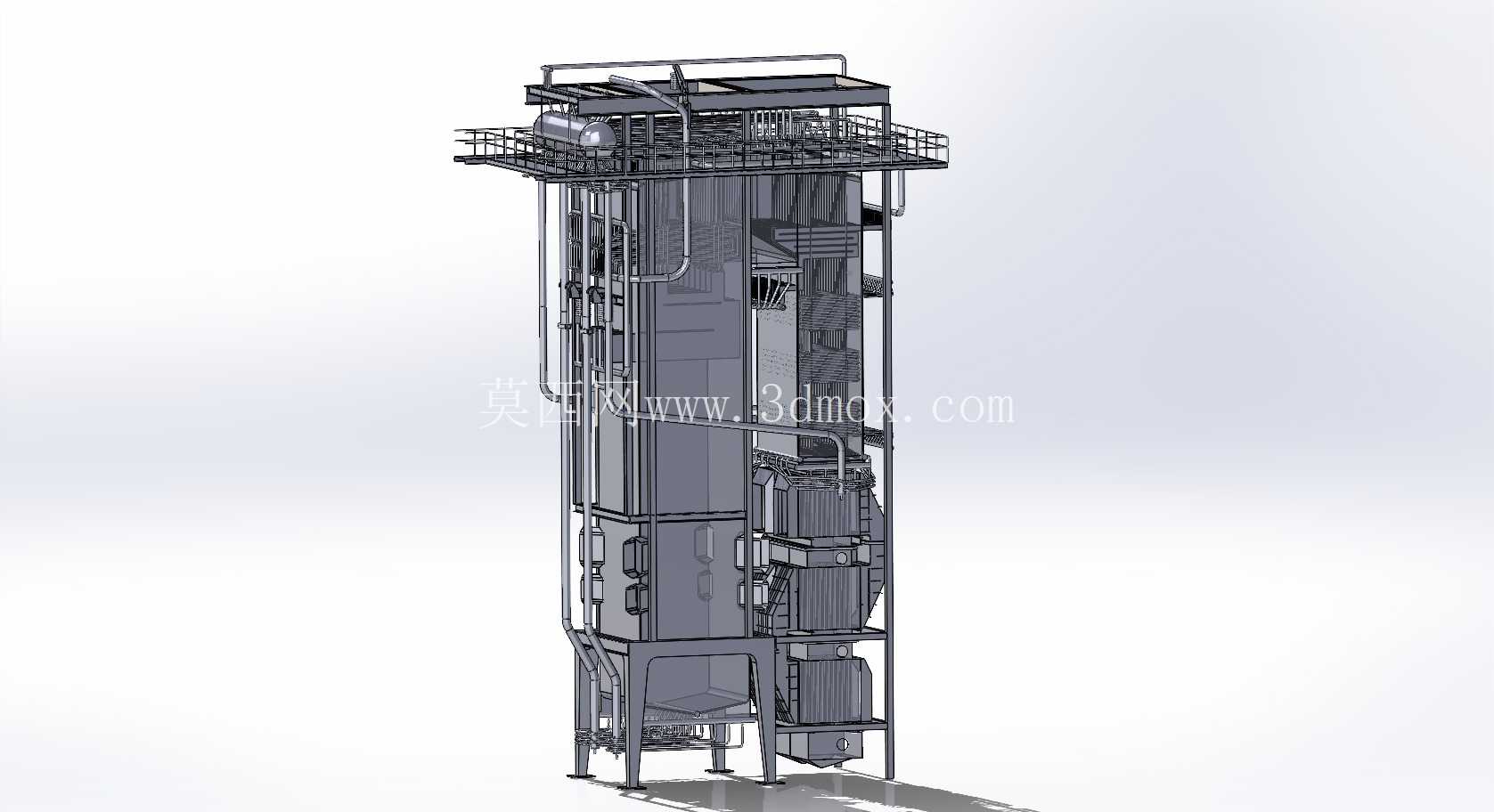

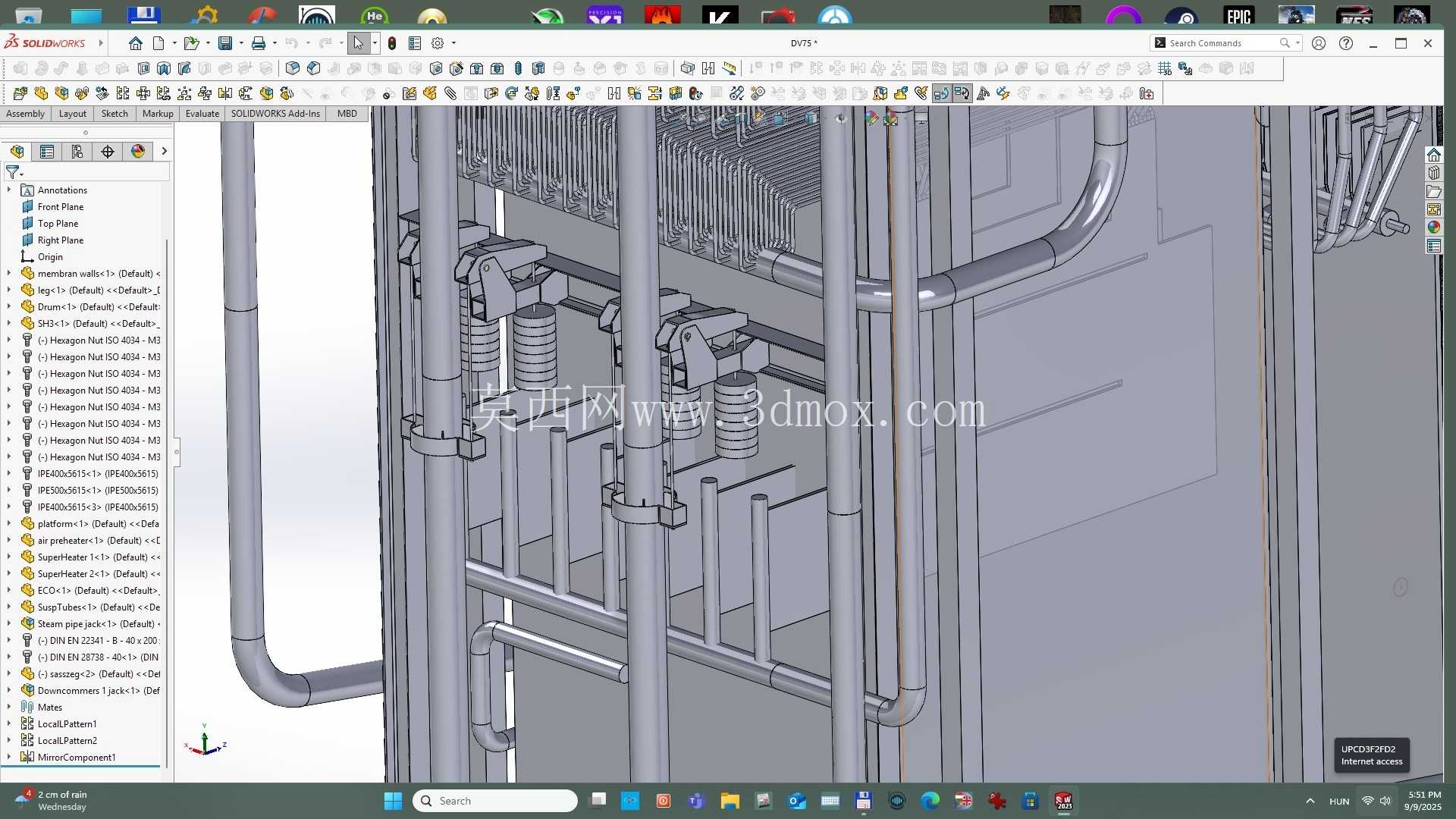

从实际功能来看,这套装置采用平衡式两臂升降承载结构,核心作用是替代传统弹簧支架完成多根并行管路的悬挂固定,同时抵消管路在锅炉启停、负荷波动过程中产生的热胀冷缩位移,避免管路硬连接承受额外应力。和常规弹簧支架的单点支撑不同,这套结构的双臂承载设计可以同时覆盖相邻排布的多根管路,支撑点的受力通过铰接臂传递到主承载座,受力分布更均匀,不会出现单根弹簧过载失效的问题。

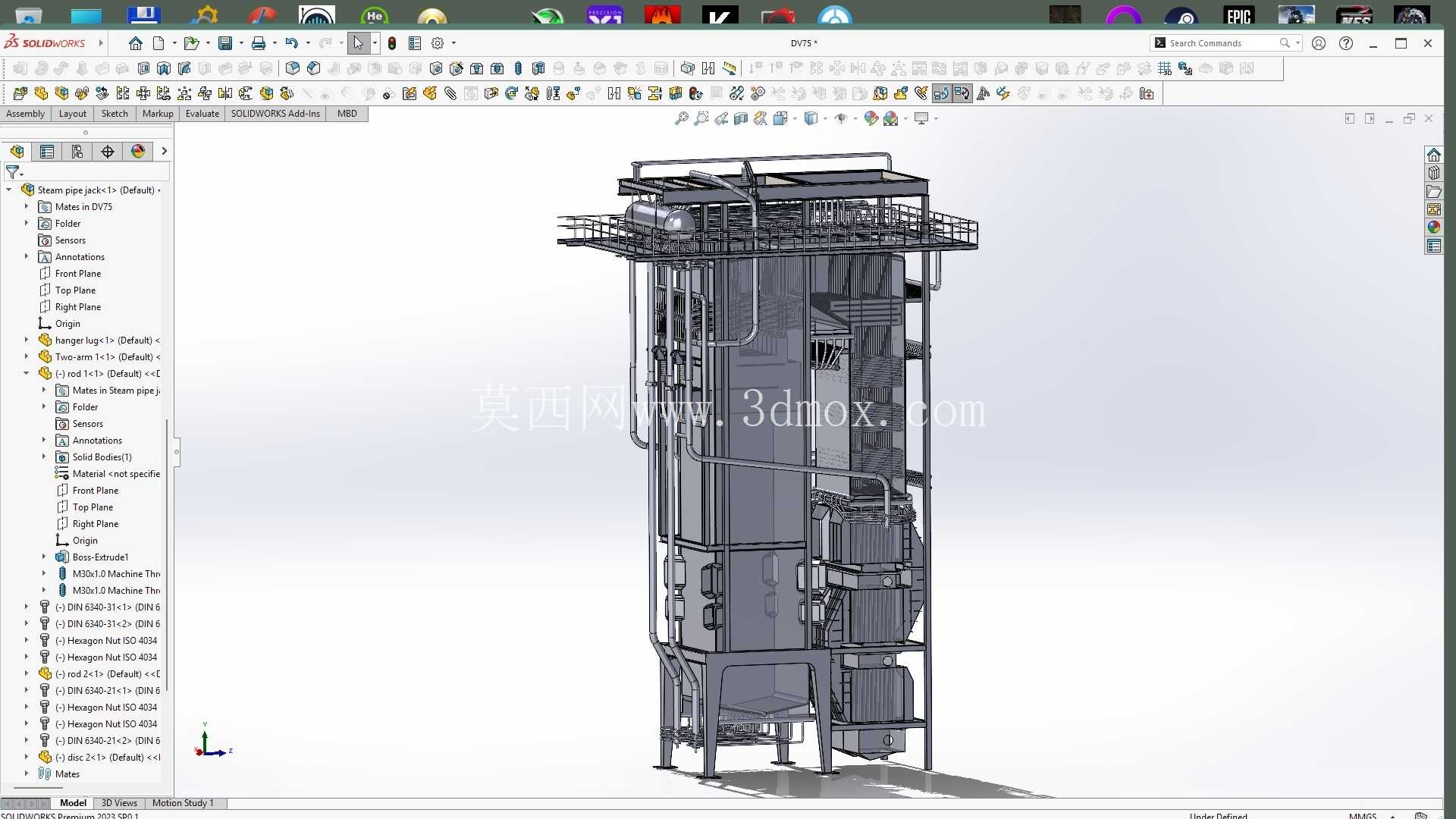

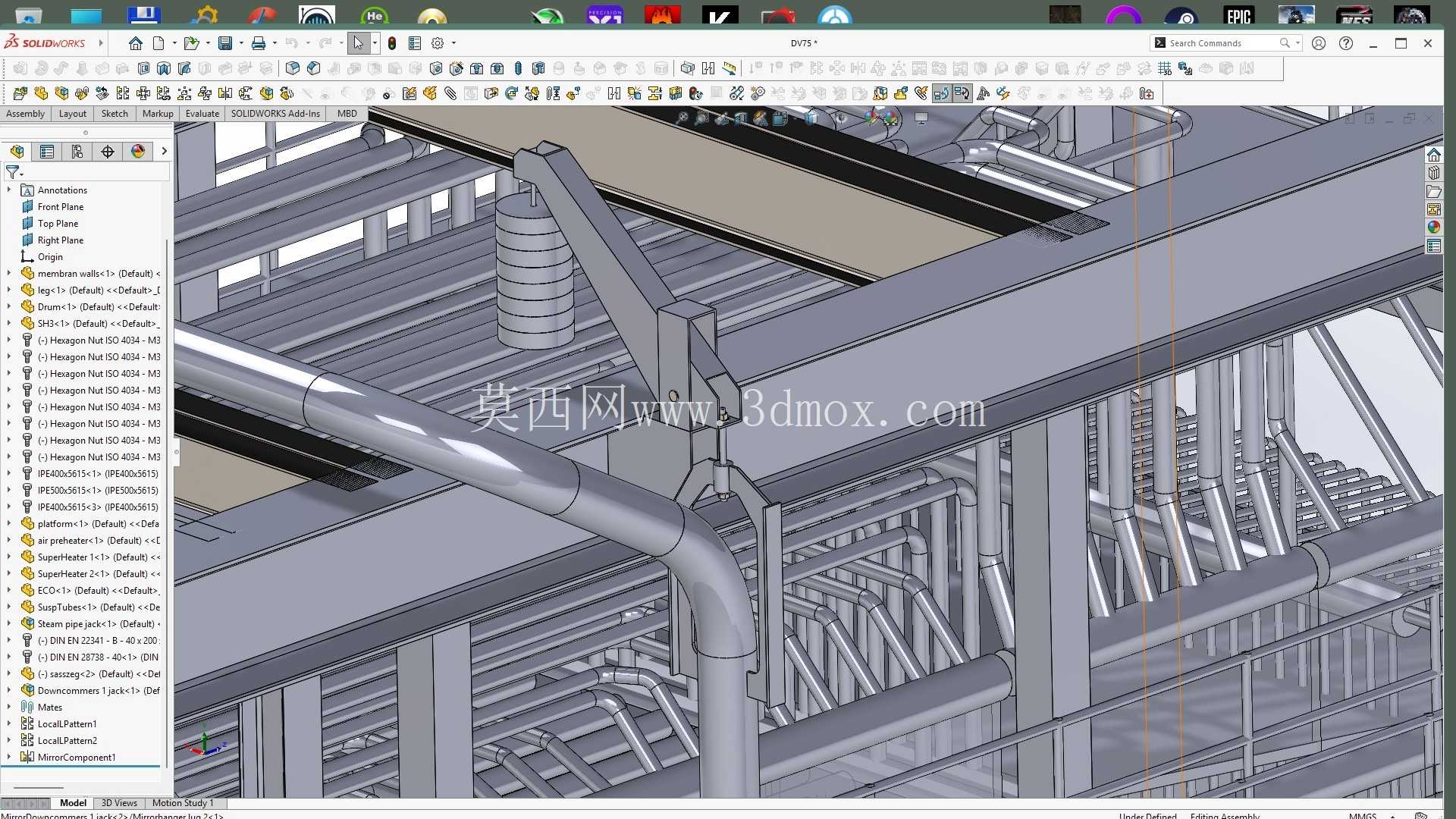

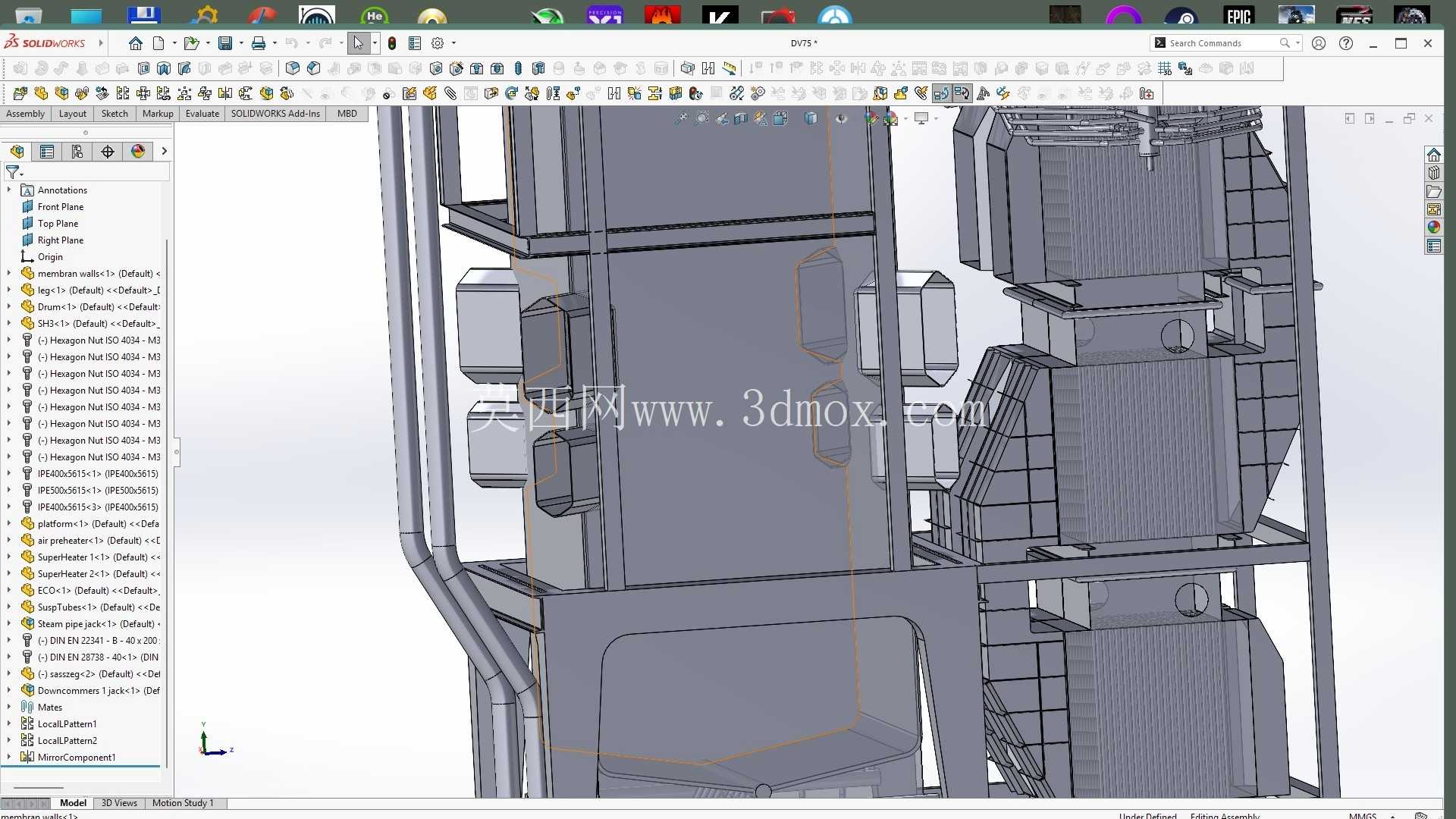

设计思路上,整个结构没有采用复杂的弹性元件,而是通过铰接连杆的几何运动补偿管路位移,承载臂的转动角度经过匹配计算,刚好覆盖锅炉管路在全工况下的最大位移量,垂直方向的补偿行程可以满足主蒸汽管从冷态到满负荷运行的热伸长量需求,水平方向的小幅偏移也能通过铰接间隙自然释放,不会对管路产生附加的约束应力。主承载座采用折弯焊接结构,安装面预留了与锅炉钢架梁匹配的螺栓孔位,不需要在现场额外焊接钢架,安装时只需要找准管路的悬挂点位置,将承载座固定在对应标高的钢架横梁上,再通过管卡将管路与支撑臂端部的连接座固定即可,安装工序比弹簧支架简化近40%。
外形尺寸方面,整个装置的横向宽度控制在750mm以内,垂直方向的安装高度不超过1200mm,完全适配锅炉炉侧钢架之间的预留间隙,不会和周围的走台、其他管路、检修通道产生干涉。支撑臂的截面采用槽型钢结构,在保证承载强度的前提下尽可能降低自身重量,单个支撑点的额定承载能力可以满足DN75规格蒸汽管道满水状态下的载荷要求,同时预留了1.5倍的安全系数,即使管路出现水锤冲击的瞬时过载,结构也不会发生塑性变形。
在实际安装边界的考量上,设计时特意避开了锅炉燃烧室附近的高温辐射区,承载座的固定位置选在钢架梁的背火面,支撑臂采用耐热合金钢材质,表面做高温氧化防护处理,可以长期承受炉侧200℃左右的环境温度,不会出现高温下结构强度下降的问题。管卡与管路接触的位置预留了隔热垫安装槽,避免管路热量直接传递到支撑结构导致铰接点润滑脂干结,保证铰接臂在长期运行中依然可以灵活转动补偿位移。和传统弹簧支架需要定期校验弹簧预紧力不同,这套纯机械铰接结构没有需要定期维护的易损件,安装完成后不需要日常调整,大幅降低了锅炉管路系统的后期运维工作量。
从管路系统的整体布局来看,这类平衡式支撑装置特别适合锅炉本体上多根并行、位移方向一致的管路集群悬挂,相比单点弹簧支架可以减少支撑点的布置数量,让炉侧管路的布置更整洁,也给后期检修留出了足够的操作空间。在建模过程中,所有铰接点的转动配合、安装面的孔位公差、管卡的抱紧尺寸都完全按照实际工程要求设置,结构件的焊缝位置、倒角处理也都符合锅炉设备的制造规范,可以直接用于同类型锅炉管路支撑的结构参考,也可以根据实际管路的管径、载荷参数调整臂长和承载座尺寸,适配不同规格的锅炉管路悬挂需求。
