汽车发动机进排气配气机构气门结构

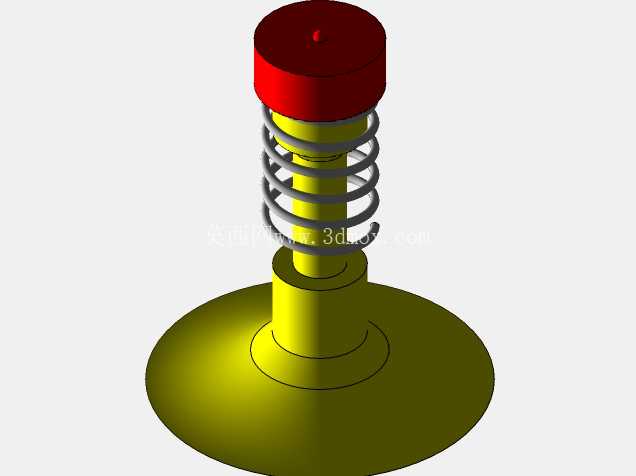

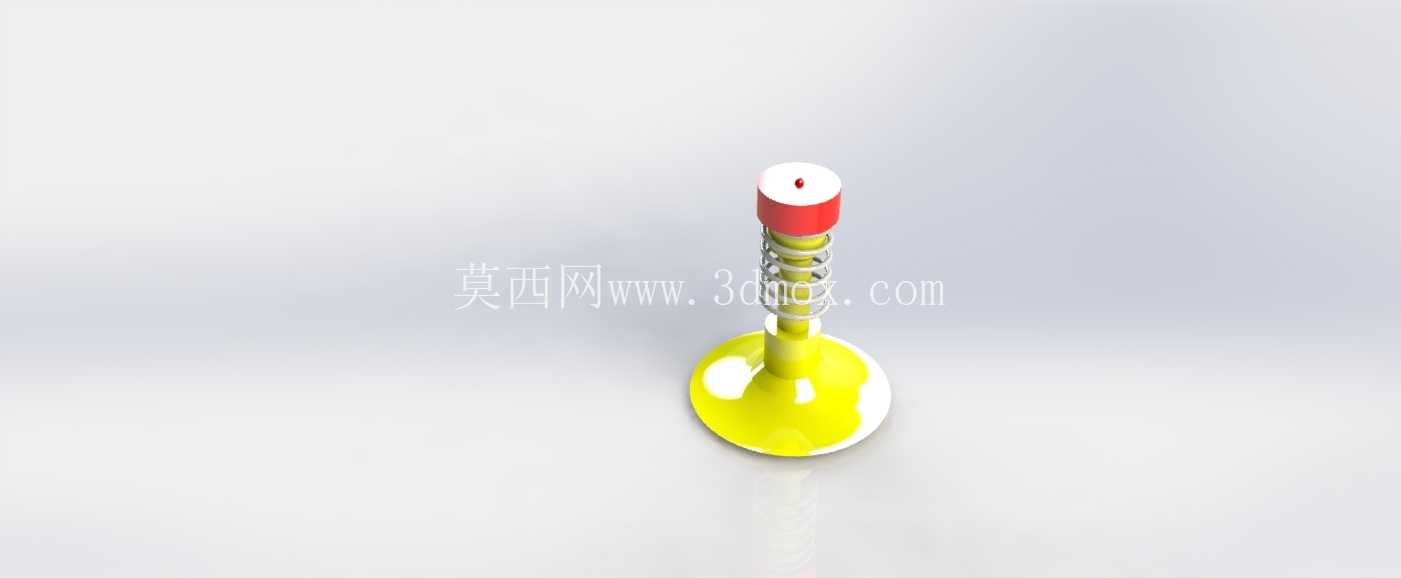

在往复式内燃机的配气系统里，气门是直接决定气缸换气效率的核心执行部件，这套三维结构完整还原了量产车用气门的装配形态，包含盘状密封头部、细长杆身、复位弹簧与顶端锁止结构，完全匹配四冲程发动机的配气动作逻辑。日常工况里，进气门负责在进气行程精准开启，让经过空滤、节气门计量的可燃混合气或者新鲜空气顺畅进入燃烧室，排气门则在排气行程打开，把燃烧做功后的高温废气彻底导出气缸，两者的开启关闭时机完全由凸轮轴型线决定，通过挺柱、推杆或者直接驱动的方式传递动作，复位弹簧则保证气门在非开启阶段紧紧压合在气门座圈上，避免气缸漏气损失压缩压力。做这套结构建模的时候，首先要卡准的是气门头部的密封锥角，常规汽油机进气门多采用45度锥角，部分高转速机型会用30度锥角来提升进气流量，锥面的宽度要控制在1.2到2毫米之间，太宽会导致密封比压不足容易积碳漏气，太窄则会加剧锥面磨损缩短使用寿命，盘部的外圆直径要匹配气缸盖的气道开口尺寸，进气门盘径通常比排气门大15%到20%，用来降低进气阻力提升充气效率，毕竟进气行程是靠活塞下行的负压抽吸，更大的流通面积能有效减少泵气损失。杆身部分的直径设计要兼顾刚度和减重需求，太粗会增加往复运动质量，拉高凸轮轴的驱动负荷，还会占用气道内的流通空间，太细则容易在高温高压工况下出现杆身弯曲，导致气门卡滞、密封失效，杆身和气门导管之间的配合间隙要控制在0.03到0.08毫米，间隙过大容易出现机油窜入燃烧室、气门偏磨的问题，间隙过小则会在热膨胀后出现气门卡滞，引发活塞顶气门的严重故障。顶端的弹簧座锁夹槽结构是建模时容易忽略的细节，锁夹采用两半式锥形结构，装配后卡在杆身的环槽里，把弹簧预紧力均匀传递到气门杆上，弹簧的选型要匹配发动机的最高转速，避免高转速下出现弹簧共振、气门漂浮的问题，也就是气门还没来得及落座就被再次顶开，导致气缸压力不足、动力下降。从安装边界来看，气门的总长度要匹配气缸盖的厚度、凸轮轴的基圆尺寸以及气门间隙调整垫片的厚度范围，预留出0.2到0.3毫米的冷态气门间隙，用来补偿热态下的金属膨胀，间隙过大则会出现配气机构异响、气门开启升程不足，间隙过小则会导致热态下气门关闭不严、气缸压力泄漏。这套结构的应用场景覆盖了绝大多数乘用车辆、小型工程机械的汽油机和柴油机配气系统，建模时还原了弹簧的螺旋升角、杆身的过渡圆角、头部的倒角细节，所有配合面的尺寸公差都参考量产车的设计规范，没有做夸张的简化，不管是做配气机构运动仿真、气缸盖结构设计参考，还是教学演示配气原理，都能直接复用结构逻辑，不需要再做大幅度的参数调整。另外在设计时还要考虑排气门的耐高温特性，排气门工作时直接接触800到1000度的高温废气，所以头部通常会采用更耐热的合金材料，部分机型还会在头部堆焊硬质合金来提升抗腐蚀、抗磨损能力，进气门因为接触的是新鲜进气，工作温度普遍在300到400度，材料要求相对低一些，这些材料对应的结构细节在模型里也通过不同的外观质感做了区分，方便识别不同部位的功能差异。
