VIABLUE SC-2音响线缆分路器结构设计

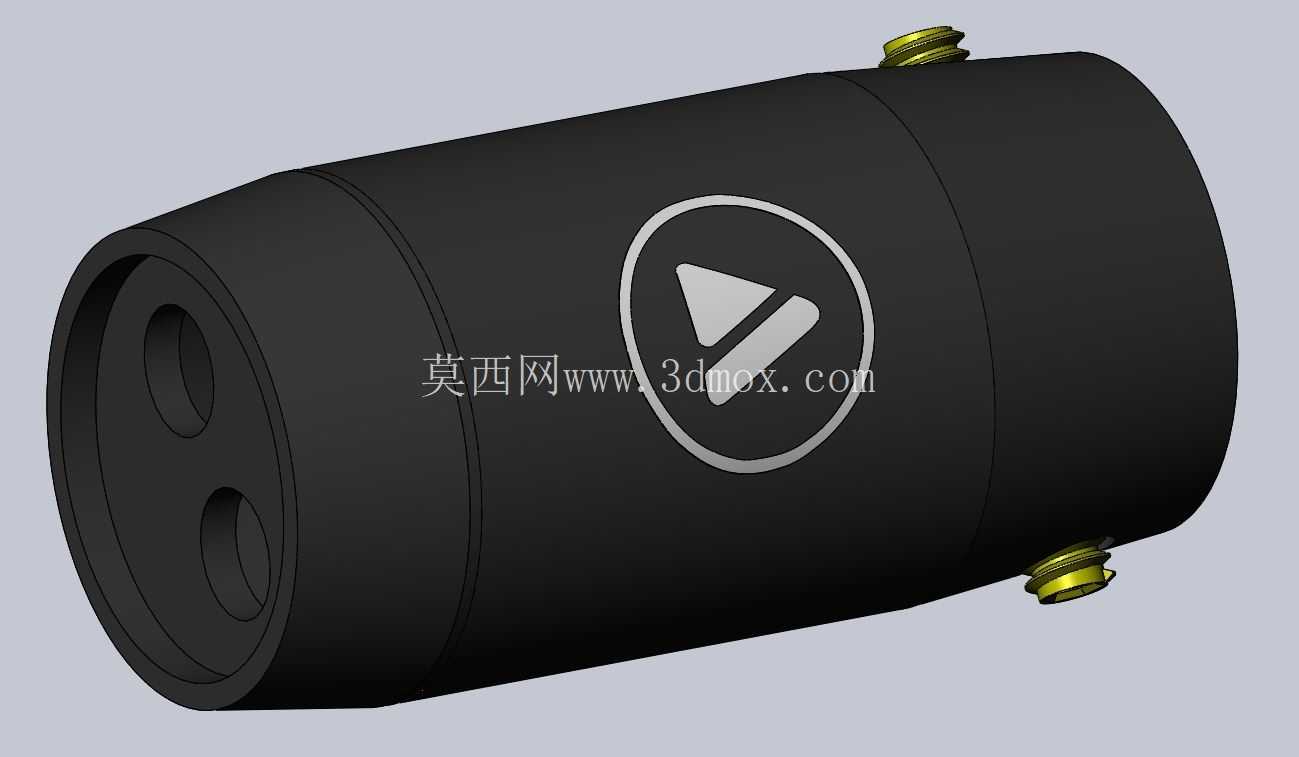

在专业音响系统搭建、家庭HiFi影音布线的工程场景里，线缆分接的可靠性直接决定信号传输的损耗水平，很多工程现场会遇到单路功放输出需要对接多组扬声器的需求，传统的绞接、接线端子分接不仅屏蔽性能差，长期使用容易出现氧化松动，还会破坏线缆的阻抗匹配，引入额外的信号干扰，这款分路器的设计就是针对这类场景的痛点做的结构优化。从结构设计逻辑来看，这款分路器采用圆柱形一体化外壳结构，外壳做了哑光防滑的表面处理，既可以在布线时减少外壳与穿线管内壁的摩擦，方便在机柜走线槽、墙面预埋管内穿设布置，也能避免日常调试时手指打滑导致的安装失误。外壳两端预留的线缆穿入孔位做了倒角过渡处理，穿线时不会刮伤线缆外护套与屏蔽层，保证线缆自身的屏蔽结构完整性，侧面的两个锁紧螺钉采用滚花设计，徒手就可以完成线缆的锁紧固定，不需要额外借助螺丝刀等工具，在高空布线、机柜内部狭小空间作业时能大幅提升安装效率，锁紧螺钉的位置做了沉台设计，安装完成后螺钉不会突出外壳表面，避免多设备并排布置时刮蹭相邻设备的线缆或外壳。这款分路器的核心功能是实现单路输入线缆到双路输出线缆的稳定分接，内部的导电接触件采用同轴式结构设计，能保证音频信号传输过程中的阻抗连续性，减少信号反射带来的音质损耗，外壳采用导电性能良好的金属材质做基底，表面做绝缘涂层处理，既可以实现良好的电磁屏蔽效果，隔绝外界的电磁干扰对弱音频信号的影响，也能避免外壳意外导通带来的信号短路风险。从安装边界来看，这款分路器的整体外径控制在常规穿线管的允许穿入尺寸范围内，长度尺寸适配标准机柜理线架的固定卡位，既可以在机柜内部通过扎带固定在理线架上，也可以直接预埋在墙面布线管内，不需要额外预留过大的安装空间，两端的线缆锁紧结构可以适配不同线径的专业音响线缆，覆盖工程中常用的12AWG到18AWG规格的音箱线，不需要额外搭配转接头就能完成适配。在实际工程应用中，这款分路器可以用在主功放到环绕音箱的分线节点，也可以用在多扬声器并联的公共广播系统布线中，替代传统的接线排分接方式，减少布线节点的故障点，外壳的密封结构可以阻挡日常使用中的灰尘、潮气进入接触件位置，提升长期使用的接触可靠性，避免因为氧化导致的接触电阻增大、信号断续等问题。设计过程中，外壳的分型面选择在圆柱的轴向中间位置，既方便内部导电组件的组装定位，也能保证合模后的外壳接缝均匀，不会出现明显的错位飞边，侧面的螺钉安装孔与外壳主体采用一体化加工定位，保证两个锁紧螺钉的同轴度，避免锁紧时出现偏斜导致线缆压接不牢的问题，外壳表面的品牌标识采用凹陷式填漆工艺，长期摩擦也不会出现标识脱落的问题，方便后期运维时快速识别设备型号。
