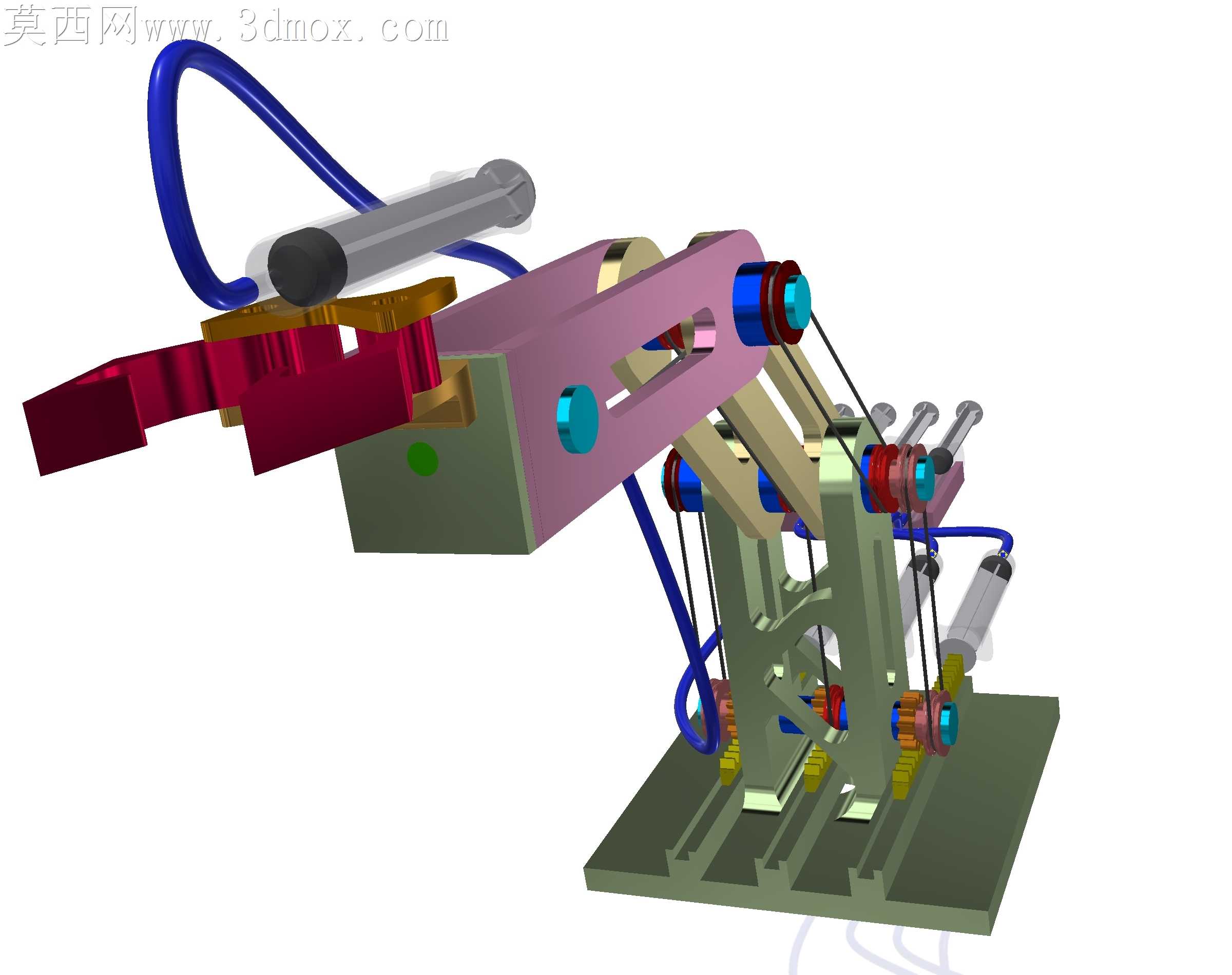

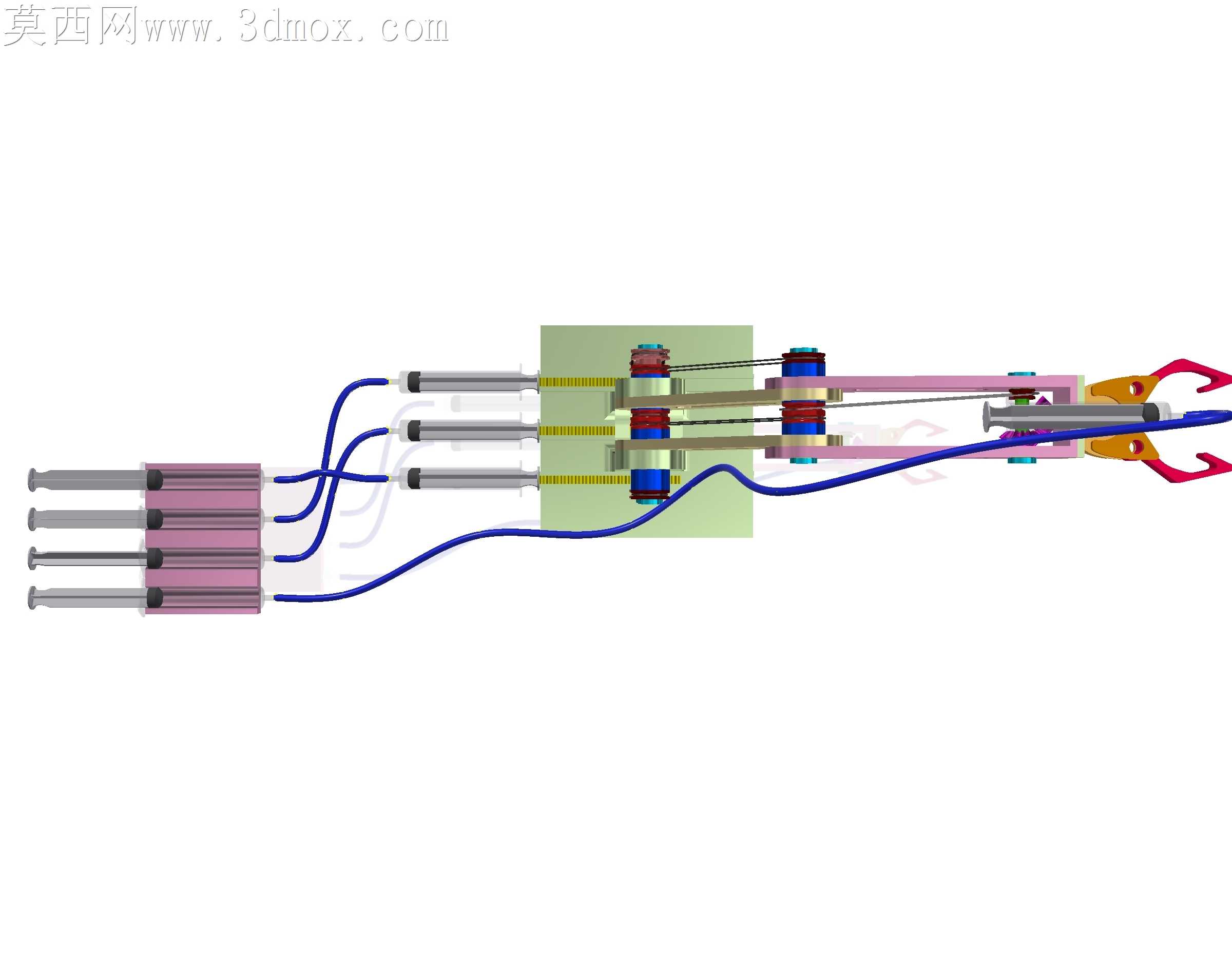

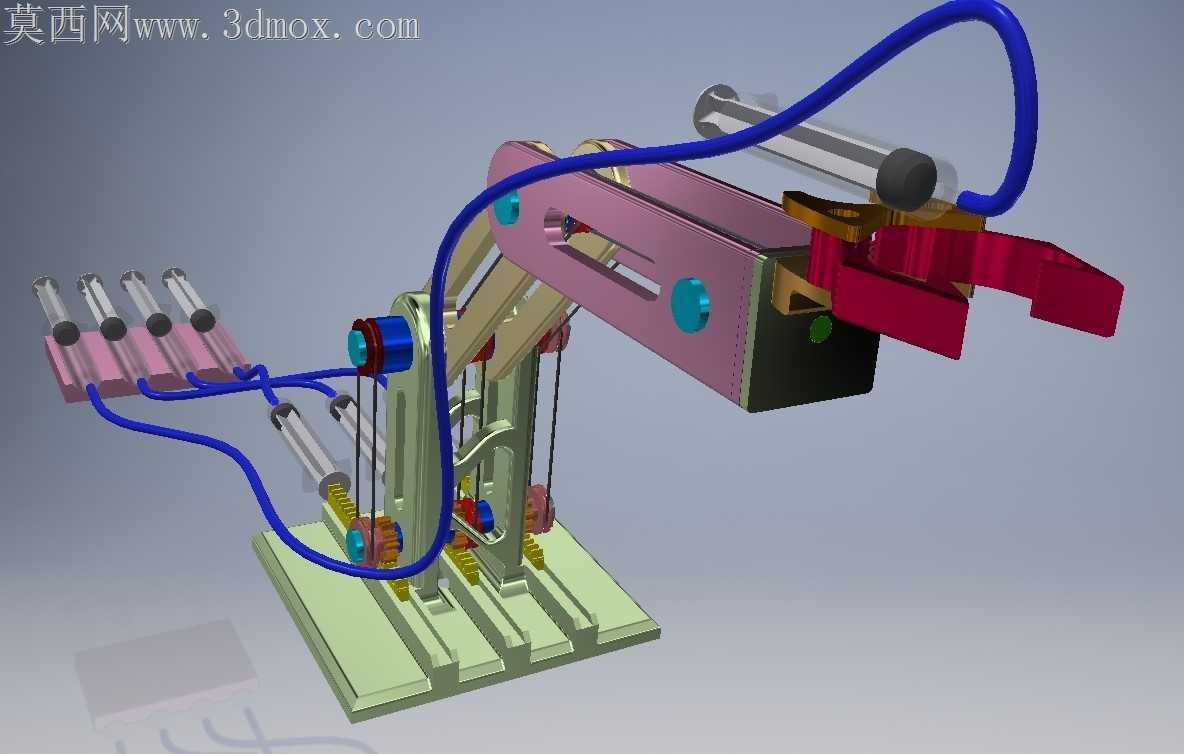

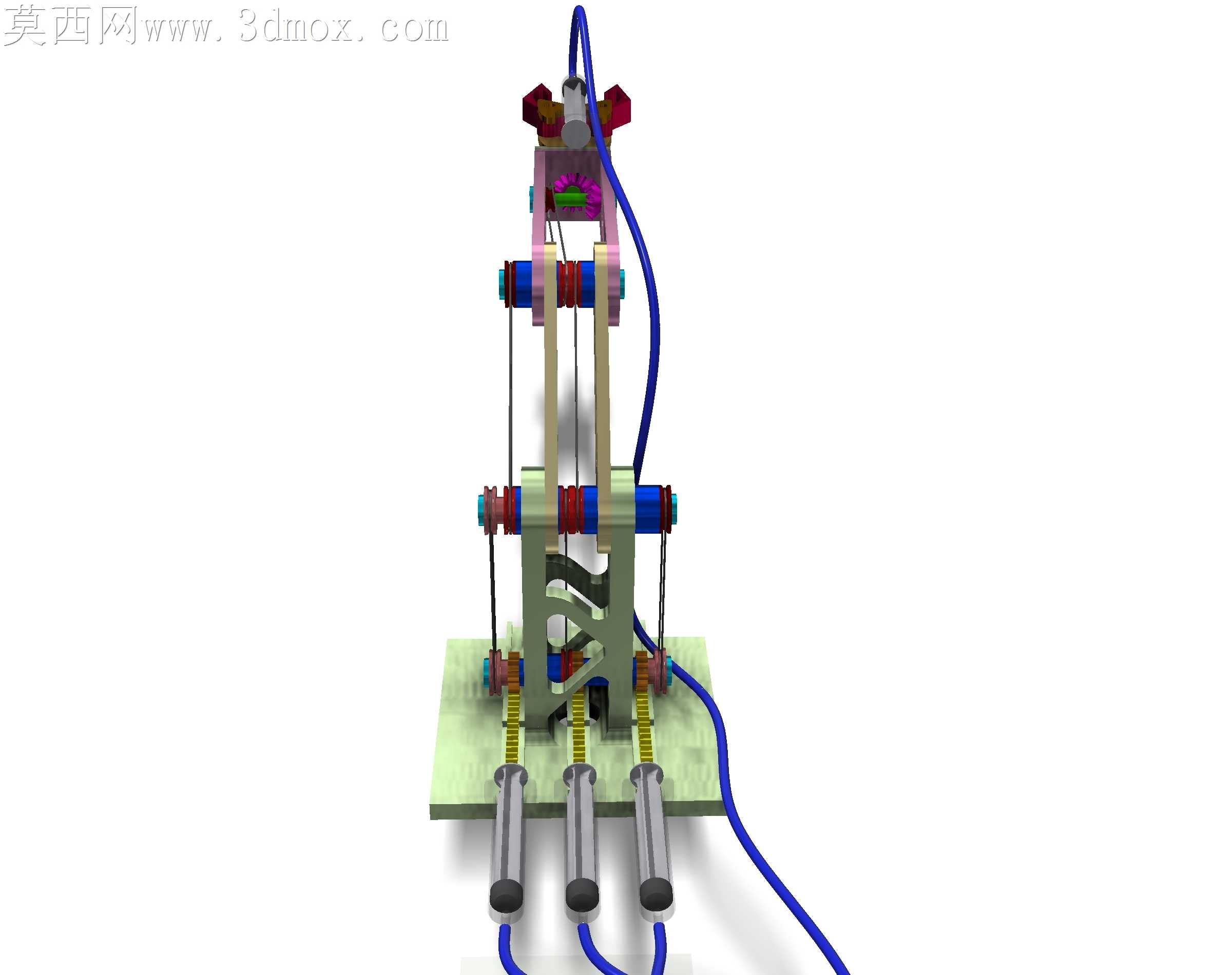

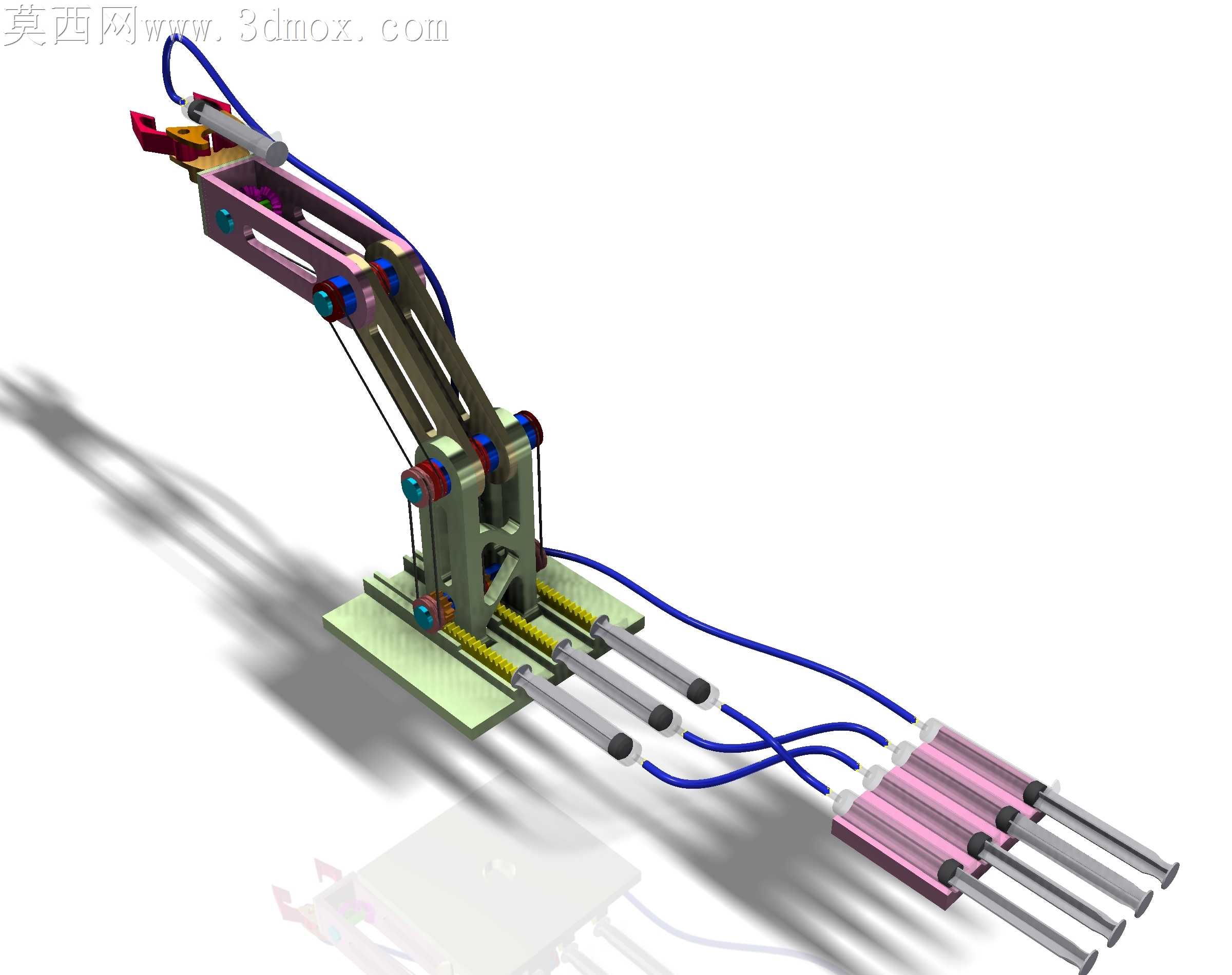

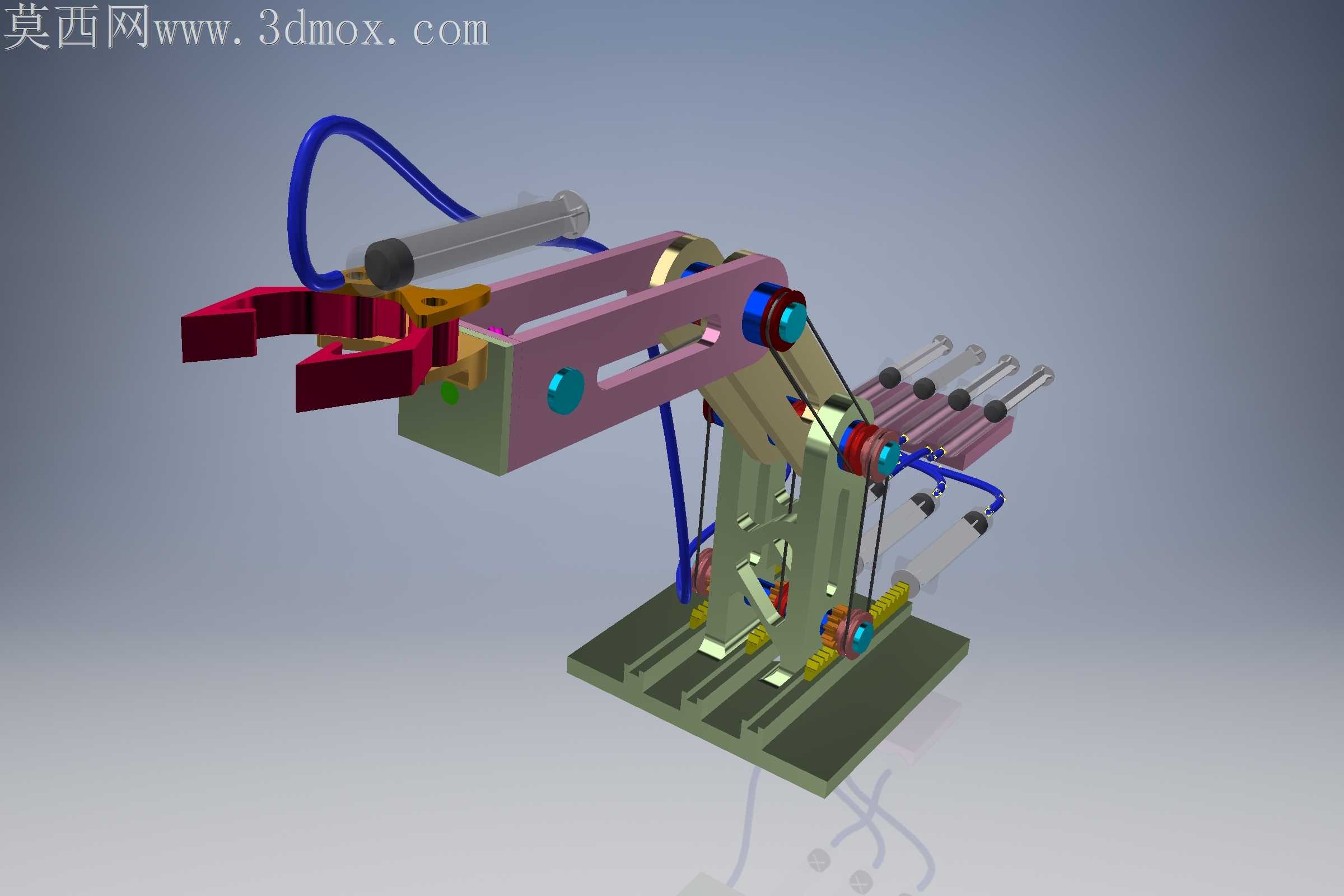

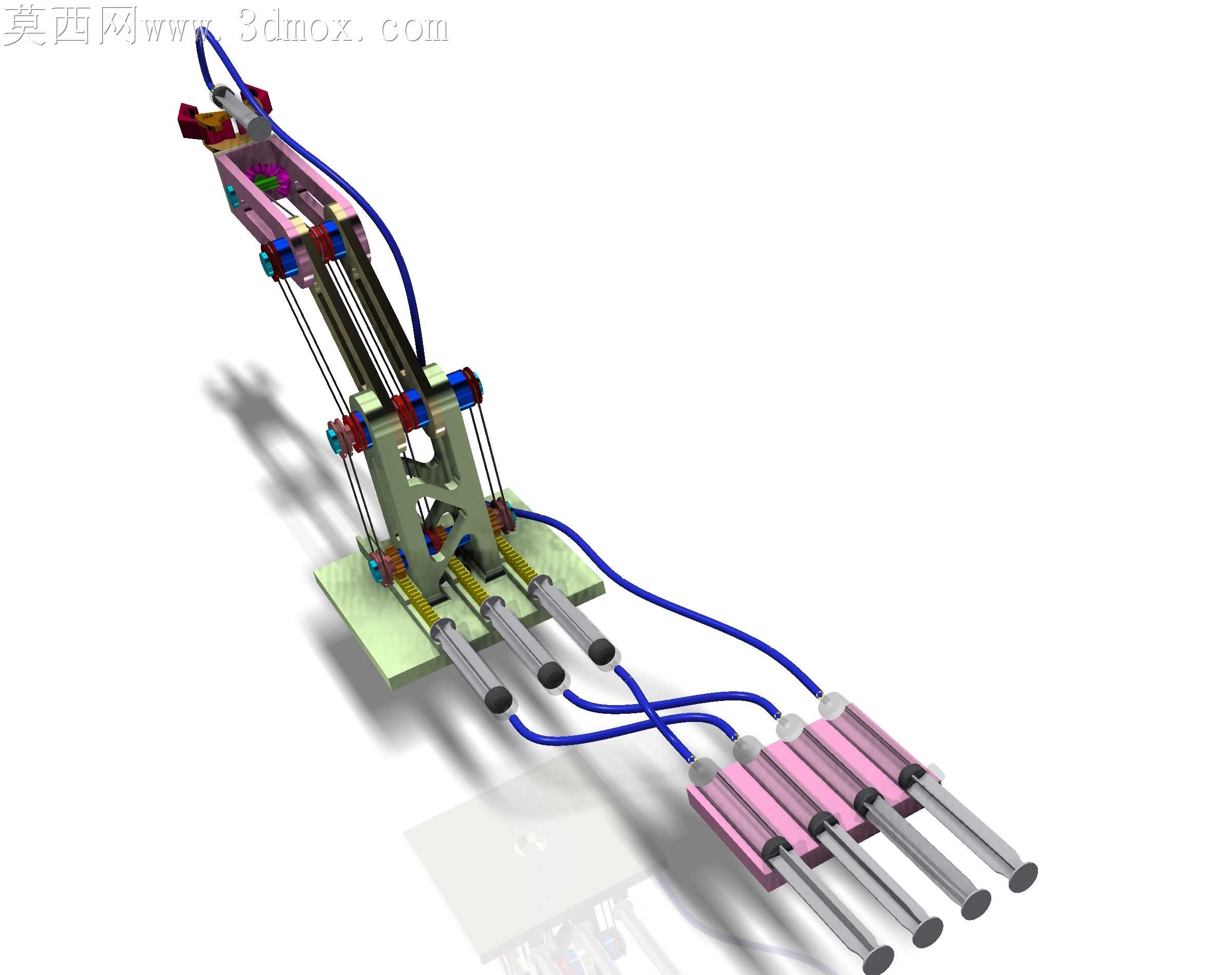

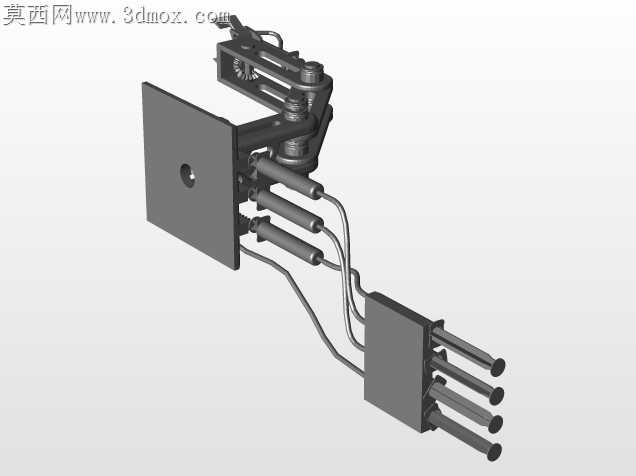

多轴联动注射器气动抓取执行机构

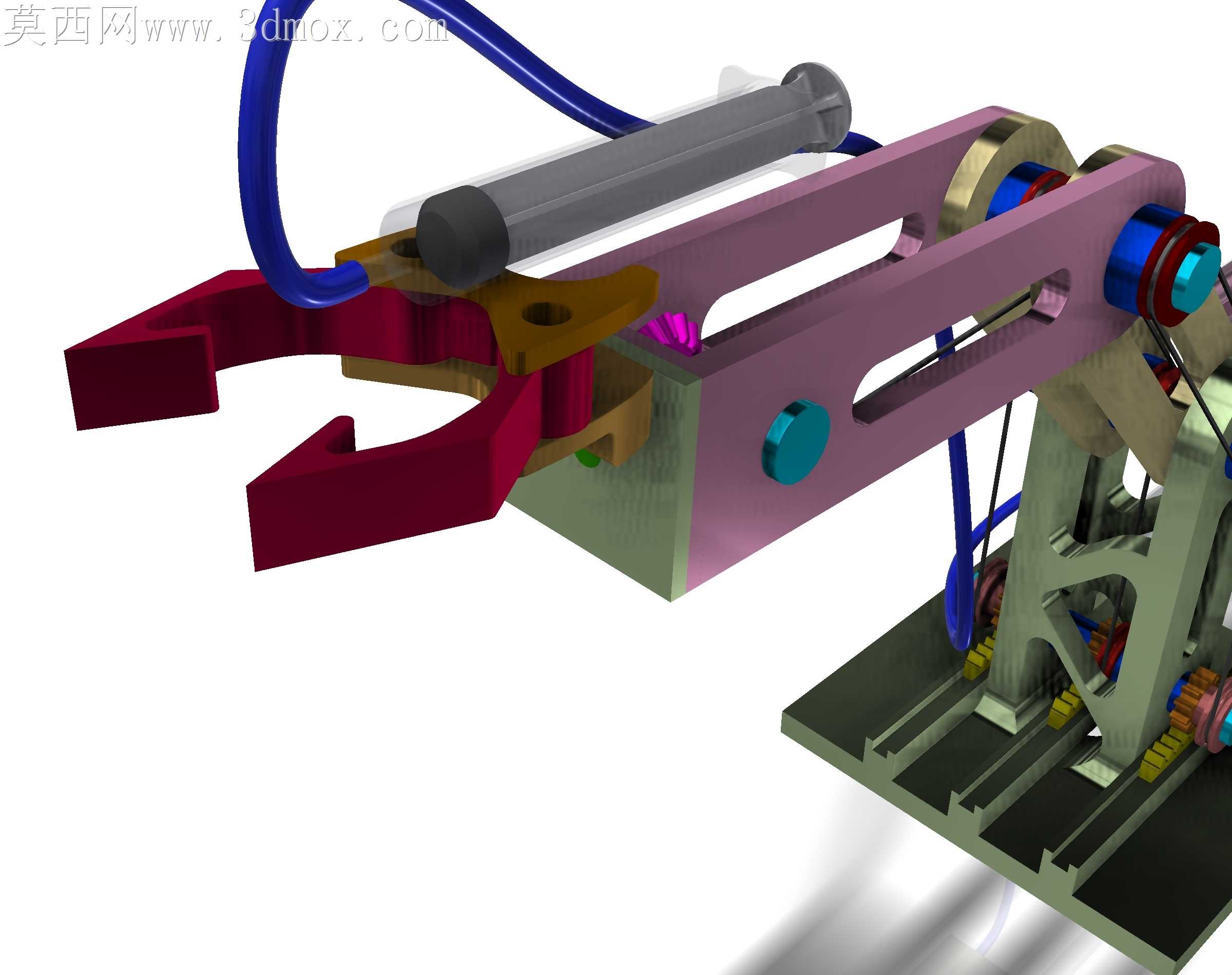

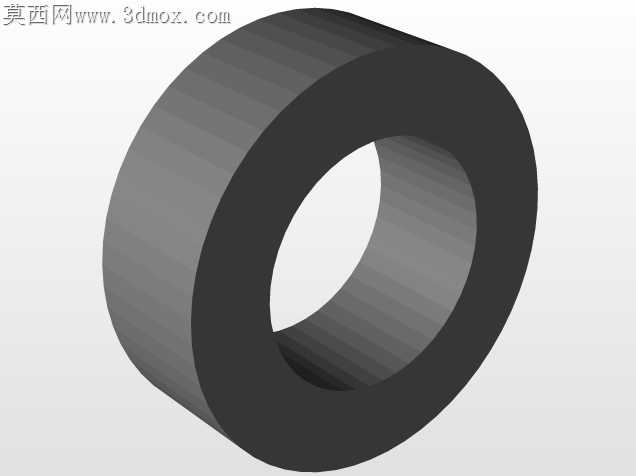

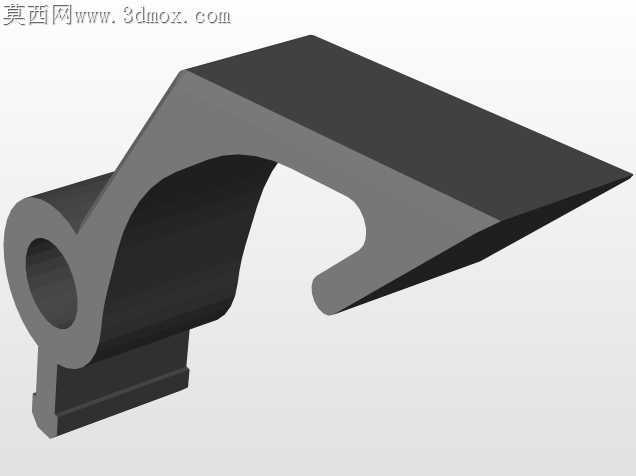

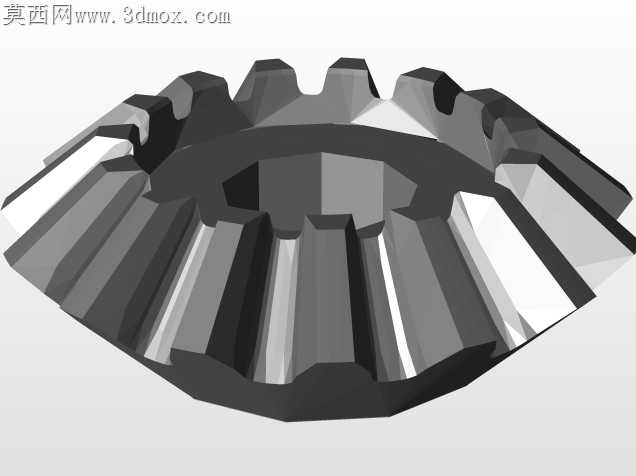

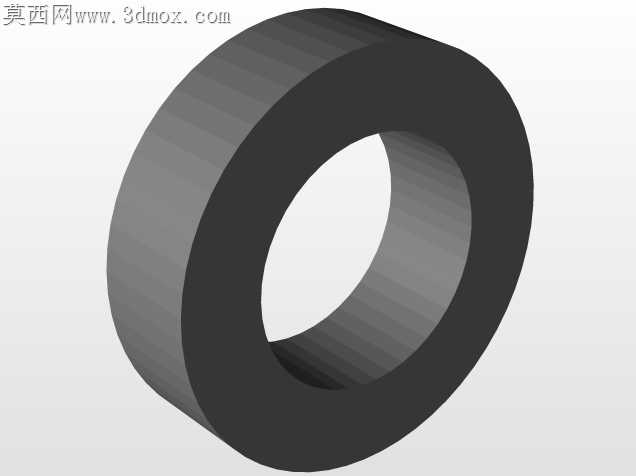

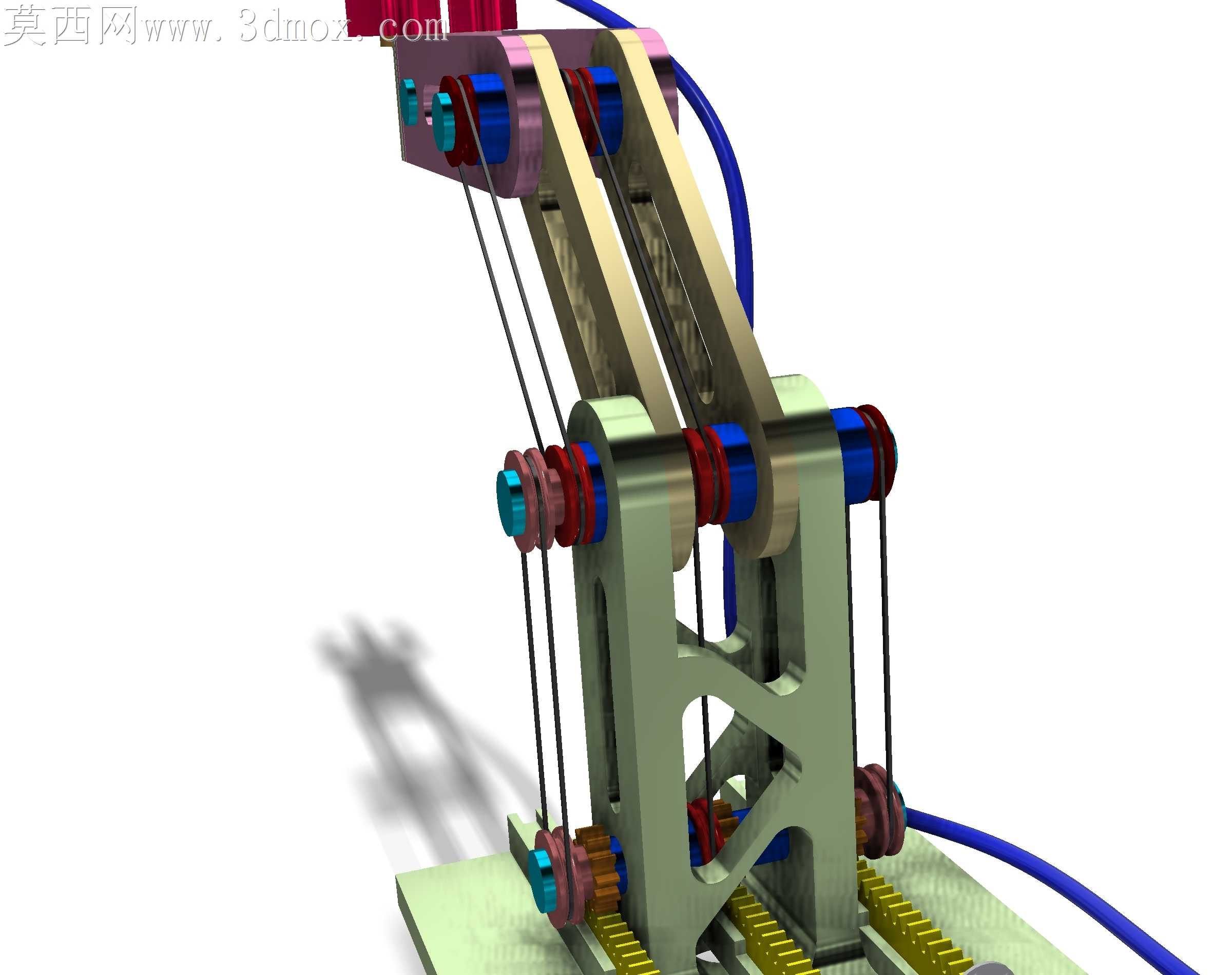

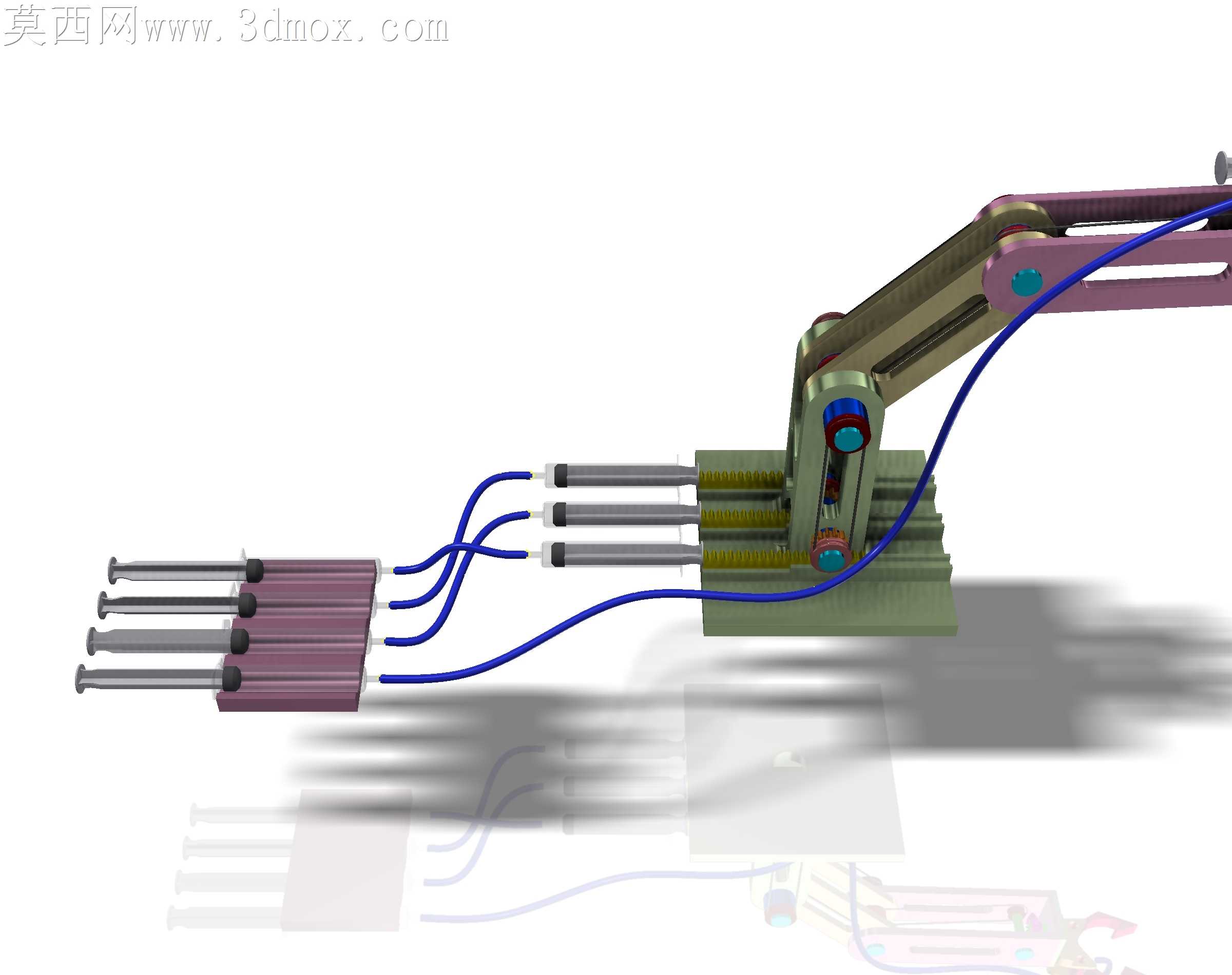

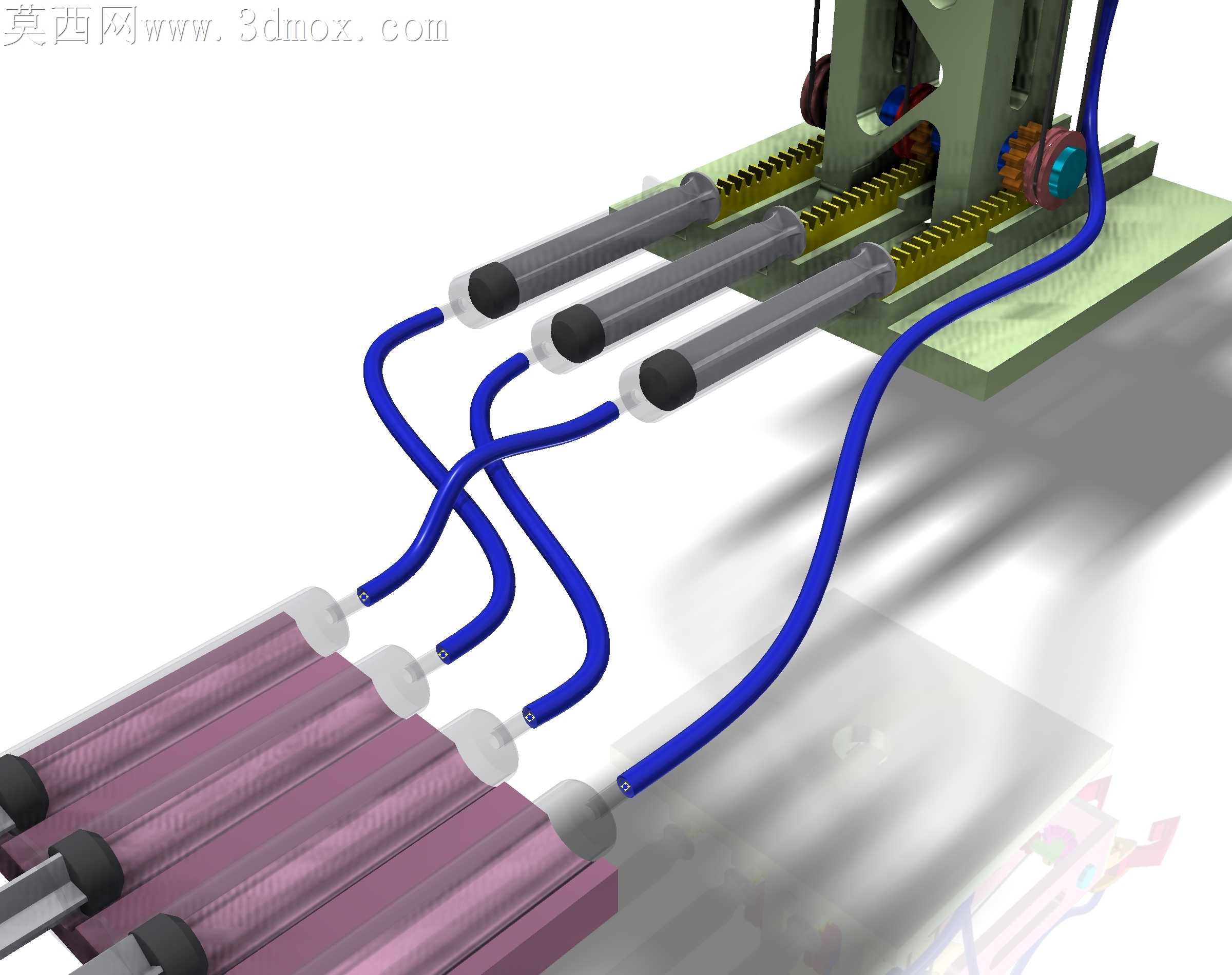

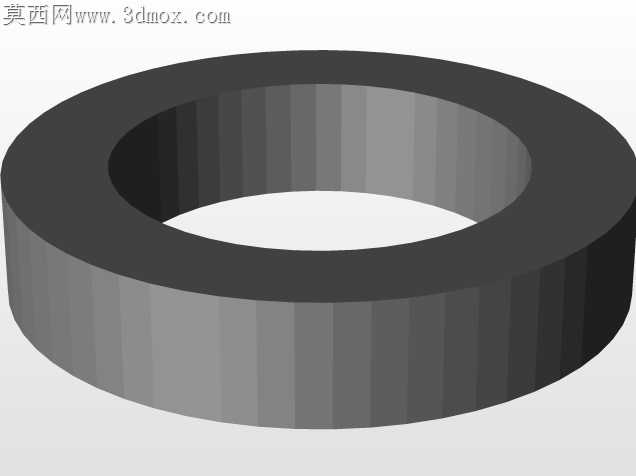

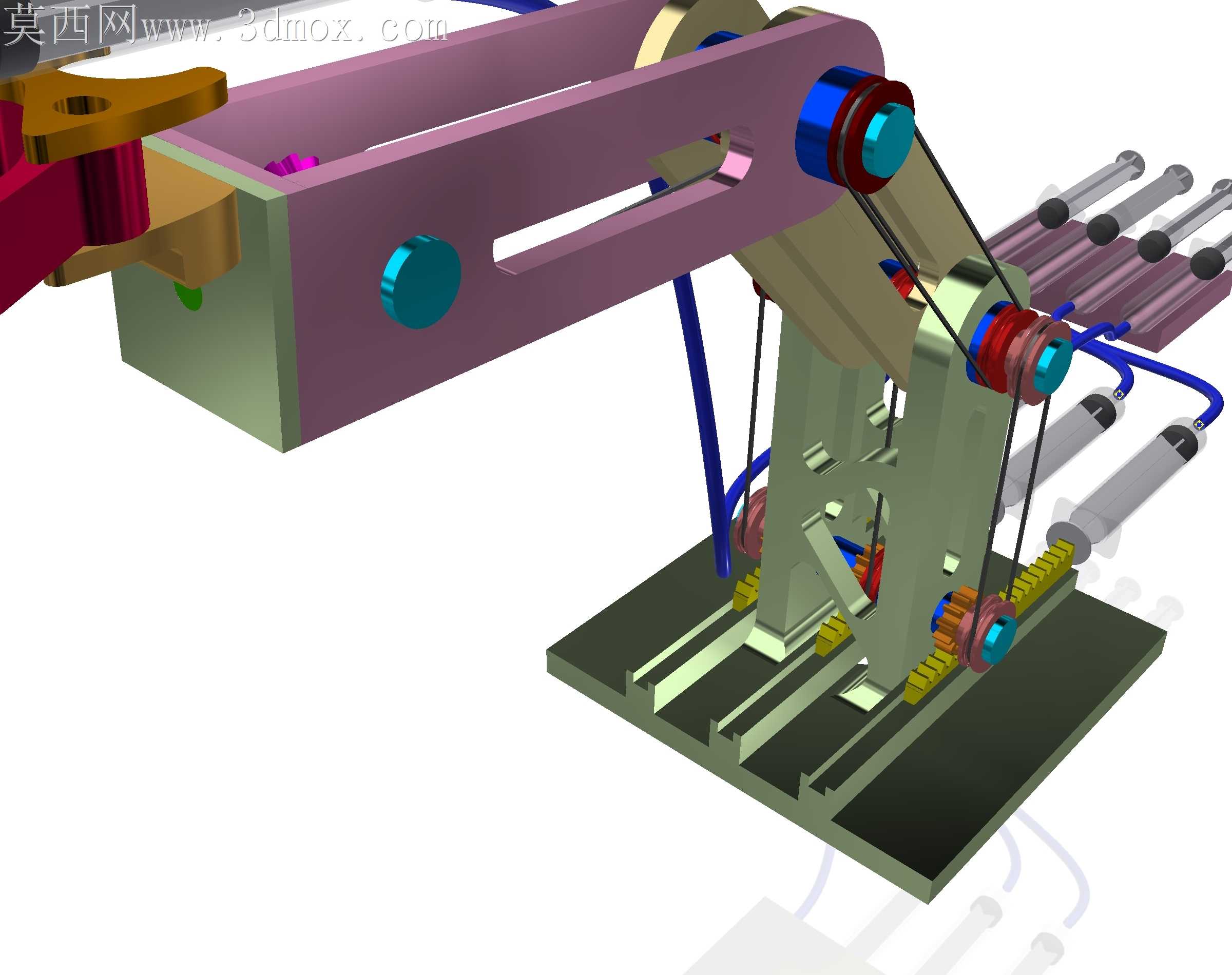

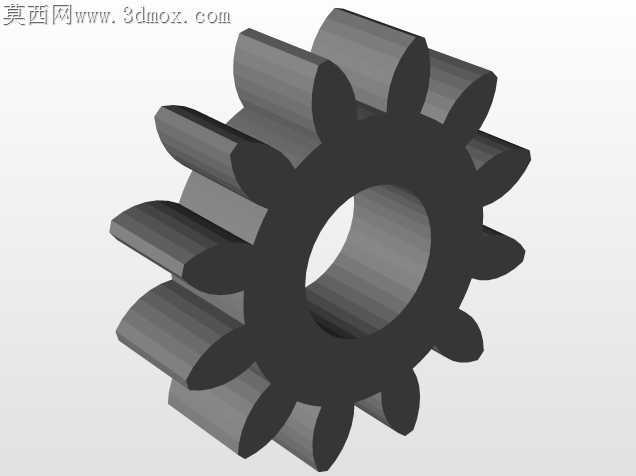

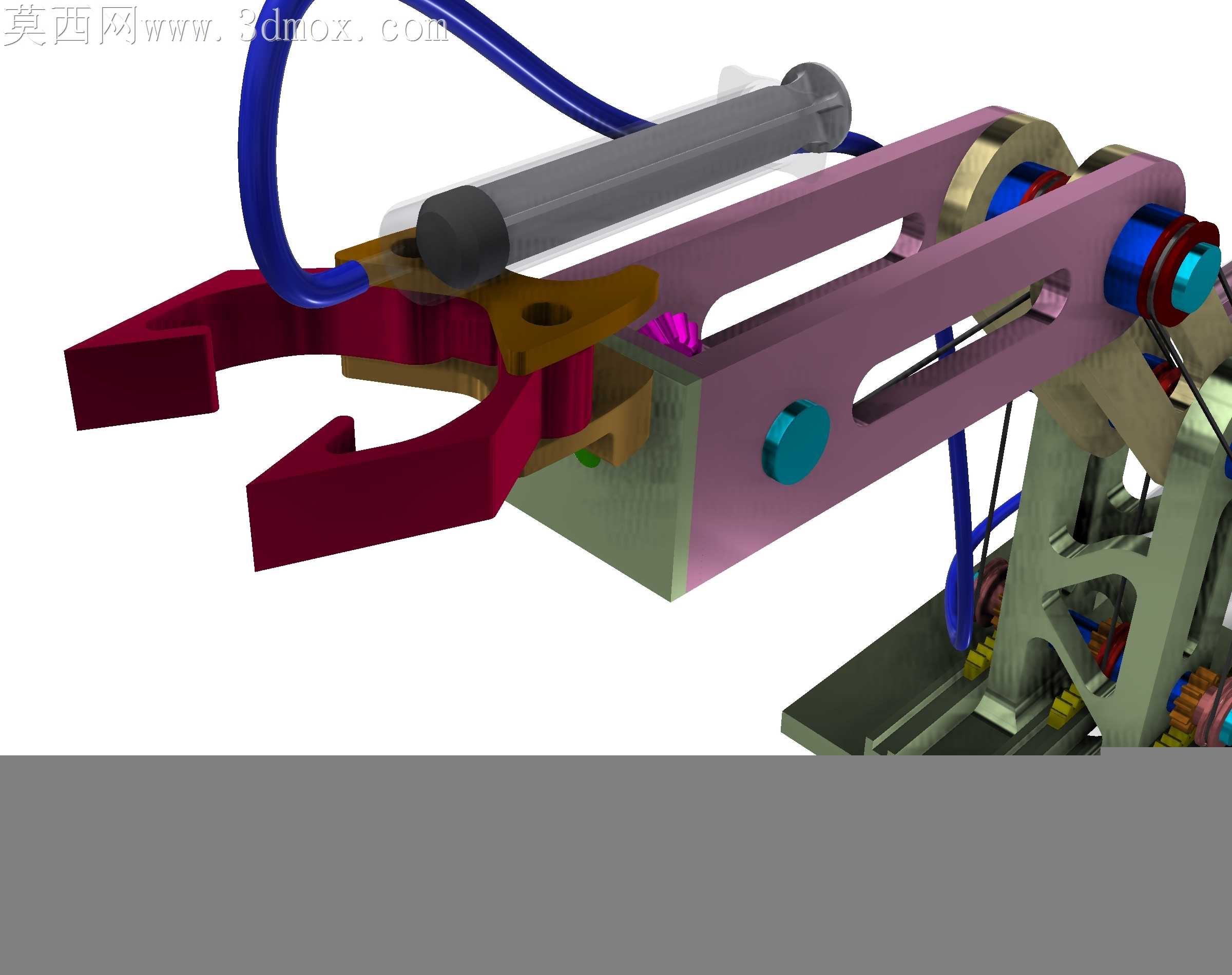

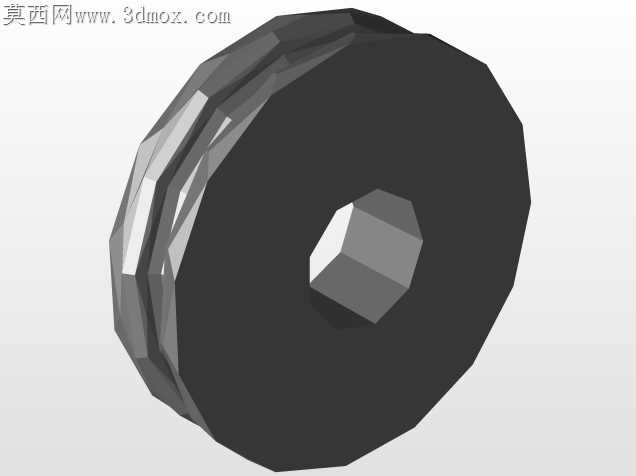

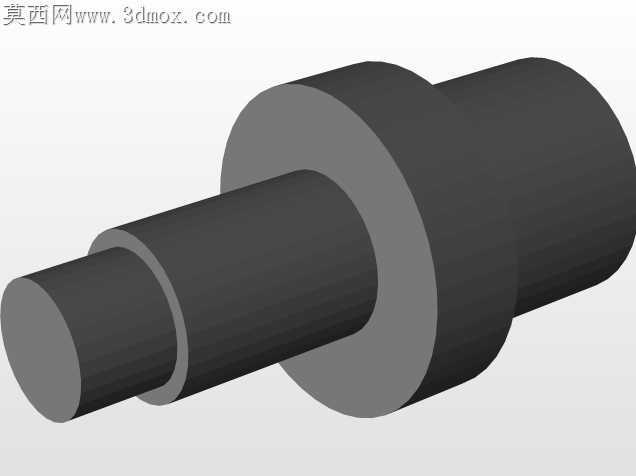

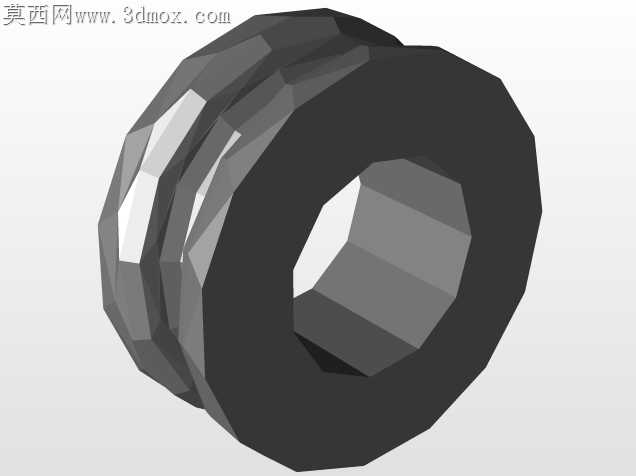

小规格注射器类薄壁工件的抓取作业，长期存在夹取力度难控、多工位同步对位偏差的现场痛点，薄壁针筒受径向挤压力超过0.2N就会产生不可逆形变，传统单轴夹爪要么夹取力度过大压伤筒壁，要么多工位取放时对位偏差超0.3mm无法匹配后续灌装、贴标工位的定位要求。这套多轴气动抓取机构在传动链的公差匹配上做了针对性调整，锥齿轮啮合处预留了0.02mm的侧隙，既抵消3D打印成型时的层纹带来的传动卡滞，也避免侧隙过大导致末端夹爪的旋转定位偏差超差。齿条与小齿轮的配合段没有做整段等齿距设计，靠近夹爪末端的15mm行程段齿距公差收紧到±0.01mm，对应夹爪开合的最终夹紧行程，保证四个夹指对注射器筒壁的夹持力差控制在0.05N以内，不会出现单根夹指压力过大压伤工件的情况。气动管路的走线路径顺着机械臂的连杆内侧排布，在臂体的两个旋转铰接点处预留了12mm的管路弯曲余量，避免臂体做多轴俯仰旋转时，气管被铰接处的金属棱边磨损漏气，也不会因为管路拉扯导致末端夹爪的姿态偏移。底座的安装槽做了等距T型槽设计，槽宽公差控制在H7级别，不需要额外做定位销孔，就能直接适配不同规格的生产线安装台面，现场安装时不需要二次配做定位结构。夹爪的接触端面做了15度的内凹弧面，弧面粗糙度控制在Ra1.6，和注射器外壁的圆柱面贴合面积能达到85%以上，夹取时不会出现点接触压痕，也不会因为接触面过小导致工件滑脱。整套机构的传动链路没有采用一体化打印的铰接结构，所有旋转副都预留了0.1mm的装配间隙，配合铜质衬套减少转动磨损，长期往复运动下铰接点的旷量不会累积，连续运行10万次循环后，末端夹爪的定位偏差仍能控制在0.1mm以内。臂体的配重块设置在靠近底座的铰接端，把整个运动部件的重心往回转中心偏移，减少气动驱动时的惯性冲击，夹爪取放工件时不会因为惯性抖动导致工件掉落，也能降低驱动气缸的负载，延长气动元件的使用寿命。
