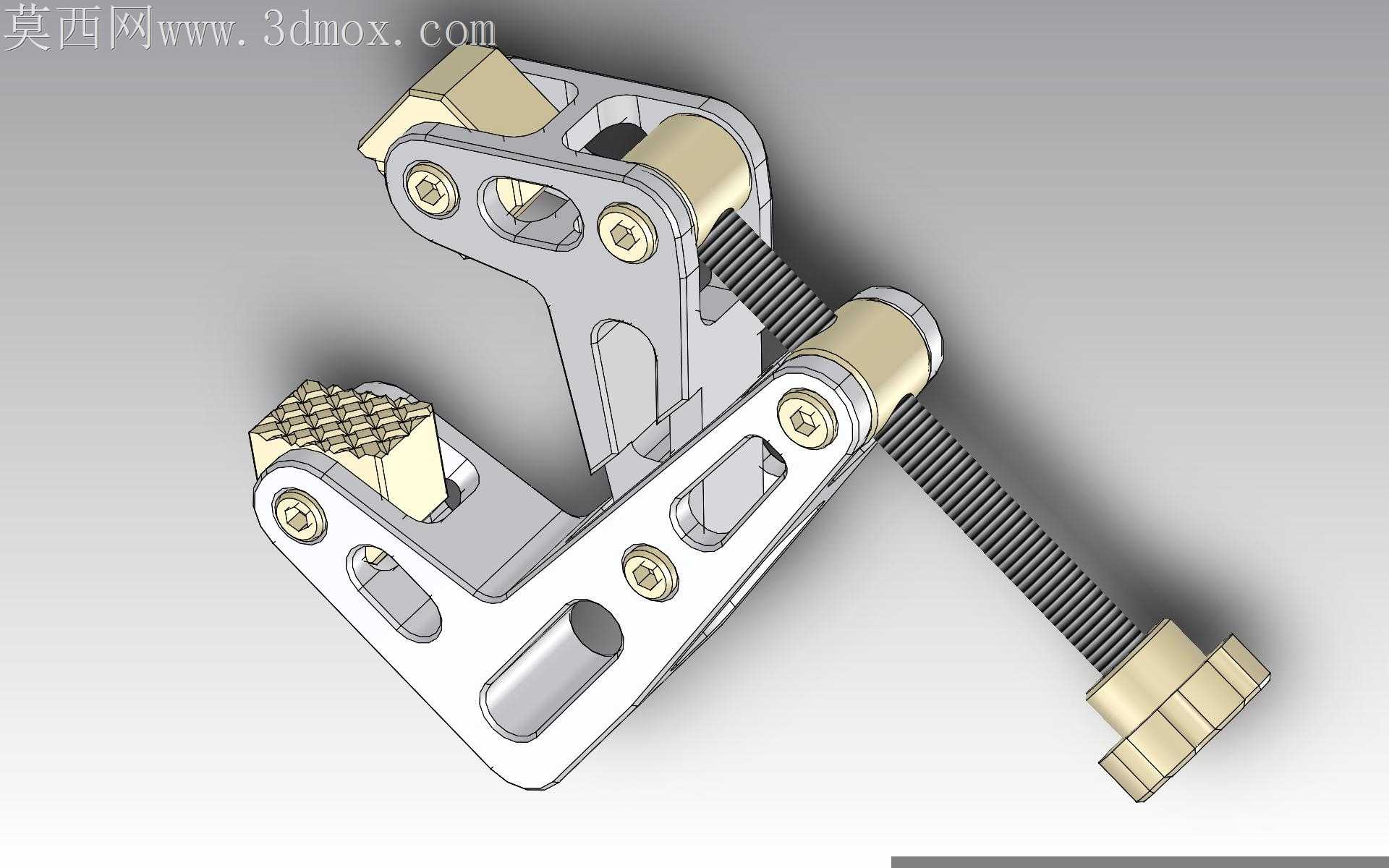

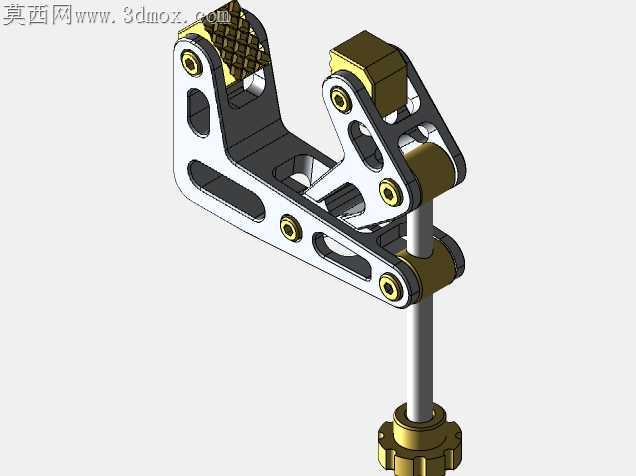

凸轮刀轨适配型康德扭转式C型夹钳

复杂铝坯在凸轮轨迹铣削加工中，常规平口钳的刚性夹持面无法贴合异形轮廓，走刀到悬臂位置时极易出现振纹，甚至坯料移位导致整批工件报废，这款扭转式夹钳的结构设计，完全围绕这类加工场景的装夹痛点做了针对性调整。夹臂上的镂空槽不是单纯的减重设计，每处开孔的位置都避开了螺杆传力的应力路径，夹持状态下受力会沿着夹臂的金属实体部分均匀传导到钳口，不会因为镂空出现局部应力集中导致夹臂变形，哪怕长时间满行程锁紧，松开后夹臂也能快速回弹到初始位置，不会出现塑性形变影响后续装夹精度。钳口的网格齿纹做了微小的倾角处理，齿尖不是垂直扎入铝坯表面，而是顺着切削力的反方向形成咬合阻力，凸轮刀轨走刀时铣削力的方向不断变化，带倾角的齿纹能在各个受力方向都提供足够的静摩擦力，不需要过度锁紧就能避免坯料滑移，也不会在软质铝坯表面留下过深的压痕，减少后续表面处理的打磨工作量。两根调节螺杆的螺距做了差异化匹配，靠近固定钳口的螺杆螺距更小，用来做夹持位置的微调，靠近活动端的螺杆螺距更大，用来快速开合调整夹持范围，实际装夹时不需要反复转动螺杆就能适配不同尺寸的铝坯，换料装夹的时间能压缩近四成。铰接位置的衬套采用了微间隙配合设计，既保证铰接处转动顺滑无卡滞，又不会因为间隙过大导致夹持时钳口出现偏摆，哪怕夹持形状不规则的异形铝坯，两个钳口面也能自动调整到贴合坯料表面的角度，不会出现点接触导致的装夹不稳。夹臂边缘的倒角全部做了圆弧过渡，没有尖锐的直角边，车间操作时不会划伤工人手套，也不会在磕碰时出现应力崩缺，日常使用的损耗率远低于常规直角结构的夹钳。锁紧端的滚花旋钮做了加宽处理，戴劳保手套操作时也能轻松施力锁紧，不需要借助加力杆就能达到足够的夹持力，避免过度施力导致螺杆滑牙或者夹臂断裂。
