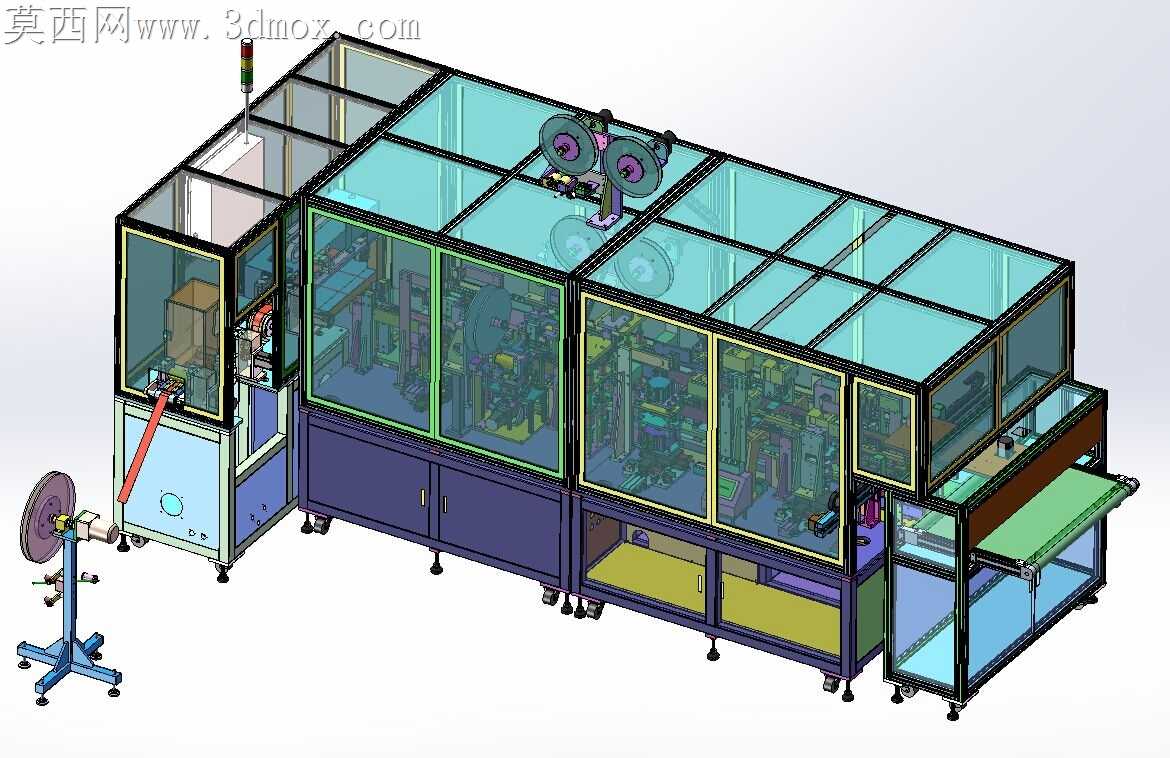

柔性线路板裁切加工设备结构设计

柔性线路板本身基材薄、易起皱、裁切边缘易产生毛边，传统裁切工位常出现定位偏移导致的废料率居高不下，这套裁切设备的结构设计完全围绕这类加工痛点做适配。承载FPC料带的平台表面做了微气孔阵列排布，负压吸附时不会因为局部吸力过大压伤铜箔线路，也不会因为吸力不足导致料带在送进过程中产生窜动，气路的分支管路做了等径等长设计，每个区域的吸附压力差控制在极小范围内，避免薄料出现局部拱起。裁切执行端的刀座配合面做了微米级的公差适配，动刀与定刀的贴合间隙可以通过侧面的微调顶丝做无级调整，应对不同厚度的覆盖膜、基材铜箔组合料时，不用拆解刀组就能快速匹配裁切间隙，杜绝间隙过大产生的连刀、毛边问题，也能避免间隙过小导致的刀刃过快磨损。送料辊组的表面包覆了低硬度硅胶层，辊面的圆柱度公差控制在严格范围内，送进时不会因为辊面跳动拉扯FPC料带导致线路变形，辊间压力通过两端的调压弹簧做平衡，压力过大会压伤表面焊盘，压力过小会出现送料打滑，弹簧的选型经过多轮调试，刚好适配0.1到0.5毫米厚度区间的常规FPC料带。设备的废料导出通道做了倾斜导槽设计，裁切产生的边角料会顺着导槽滑入收集盒，不会堆积在裁切工位卡滞刀组运动，导槽表面做了低摩擦系数的表面处理，带胶的边角料也不会粘附在槽壁上。定位用的视觉检测支架做了加强筋结构，高速裁切产生的设备振动不会传导到相机端，避免成像模糊导致的定位偏差，支架的安装孔做了长圆孔设计，相机的焦距、拍摄角度可以根据不同幅面的FPC产品做灵活调整。所有运动模组的走线都做了拖链内置排布，不会有外露线缆剐蹭料带或者运动部件，拖链的弯曲半径匹配线缆的最小弯曲要求，长期往复运动也不会出现线缆折损。操作侧的防护挡板做了透明可视材质，既可以防止裁切碎屑飞溅，也能让操作人员实时观察裁切状态，挡板的开合做了联锁触发，挡板打开时设备自动停止裁切动作，避免操作安全隐患。
