DV-75电站锅炉省煤器换热结构设计

在燃煤、燃气电站锅炉的尾部烟道布置环节，省煤器是决定整炉热效率的核心承压换热部件，这套DV-75型号对应的省煤器结构，主要适配75吨级蒸发量的工业锅炉与中小型电站锅炉，安装位置处于锅炉尾部垂直烟道的低温段，介于空气预热器与水冷壁下联箱之间，利用烟气余热加热锅炉给水，将进入汽包的给水温度提升至接近汽包饱和水温度，一方面降低排烟温度减少热损失，另一方面避免低温给水直接进入汽包造成壁面温差应力，延长汽包使用寿命。

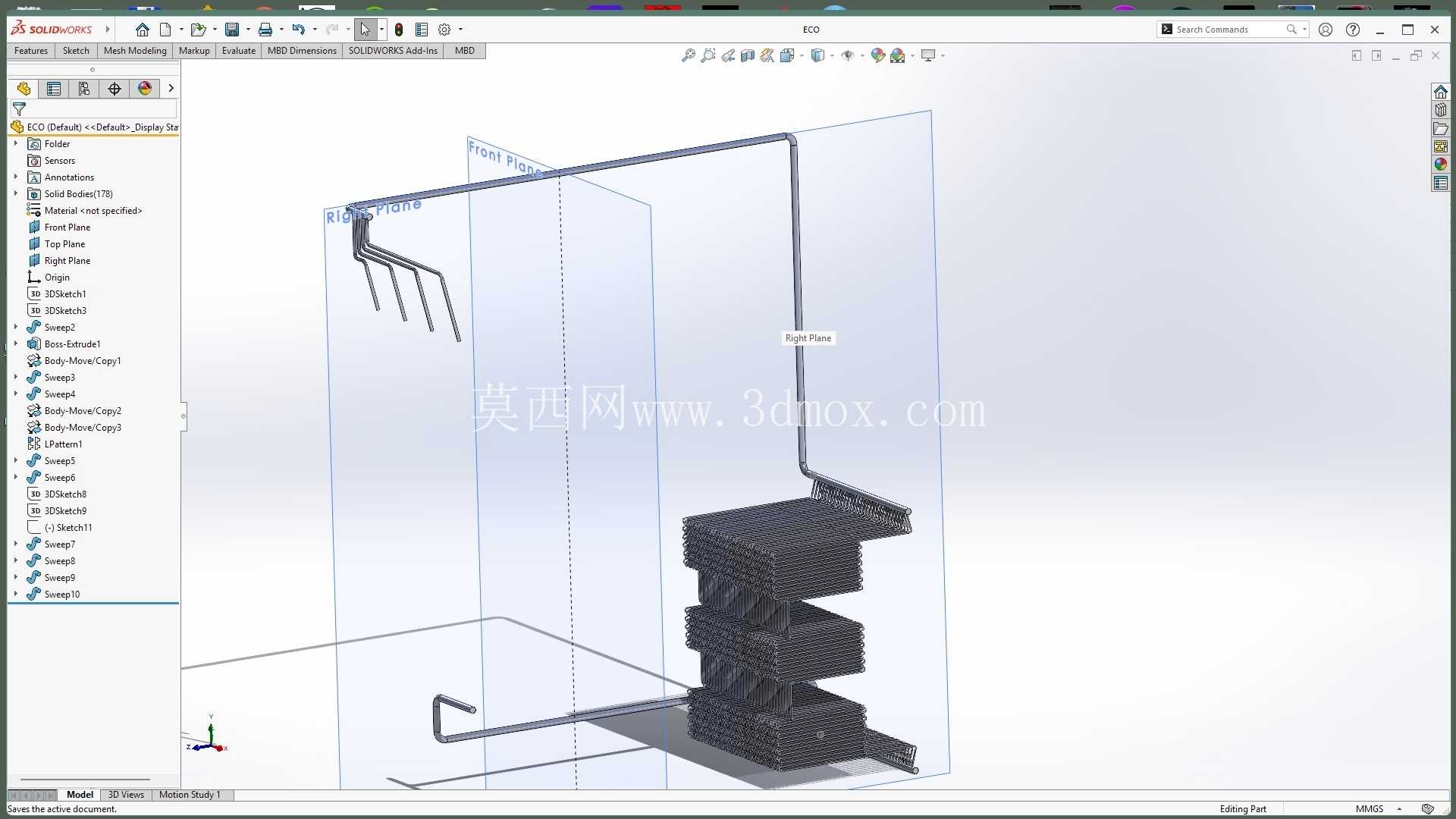

从结构设计逻辑来看，这套省煤器采用蛇形光管管束错列布置方案，管束通过管卡固定在两侧的支撑钢架上，给水从下部进口集箱引入，沿蛇形管自下而上流动，与自上而下冲刷管束的高温烟气形成逆流换热，逆流布置的对数平均温差比顺流高15%左右，能在有限的烟道截面内最大化换热效率。设计过程中重点考量了烟气流速的取值，管间烟速控制在8-11m/s区间，流速过低会导致管外壁积灰加重，长期运行后换热热阻攀升排烟温度超标，流速过高则会加剧管壁的飞灰磨损，尤其是管束首排与烟气走廊位置，特意加装了防磨盖板与导流挡板，避免局部烟速突变造成的管壁减薄泄漏。

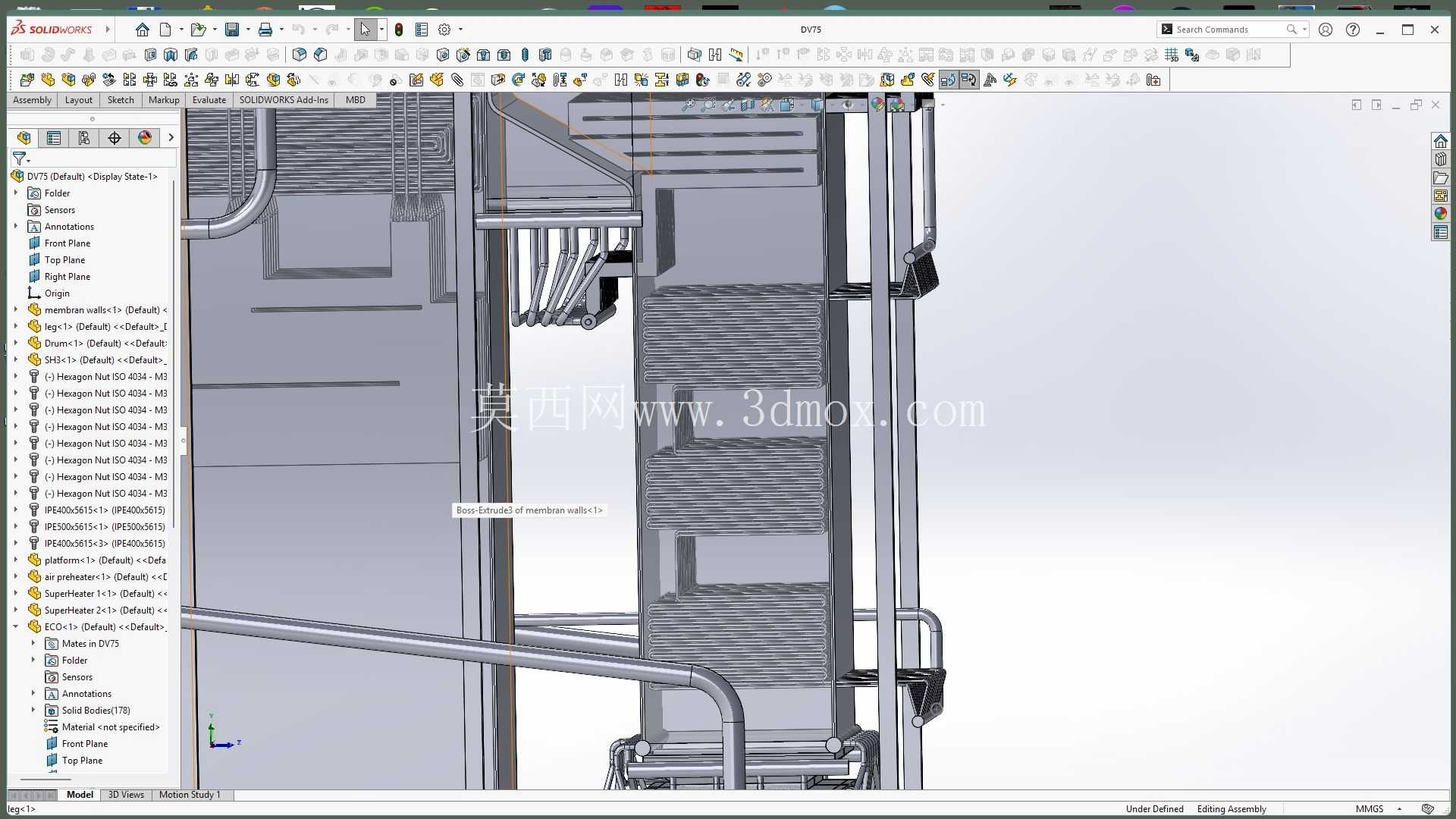

安装边界方面，这套省煤器的整体框架适配尾部烟道的矩形截面，管束横向节距取2.5倍管外径，纵向节距取2倍管外径，既保证了足够的烟气流通面积，也预留了检修人员进入管束间隙清灰的操作空间，进出口集箱的接口位置与给水管道、省煤器再循环管道的常规布置走向匹配，现场安装时不需要额外做大量管道改向。结构上还配套了给水连接管与给水预热器的接口，给水预热器作为更高一级的低温换热段，能进一步将除氧后的给水提前预热，减少省煤器段的换热负荷，同时降低省煤器出口的烟温，为后续的低温空气预热器创造更合适的进口烟温条件。

在实际运行场景中，省煤器需要承受给水侧10MPa以上的工作压力，以及烟气侧的飞灰冲刷、低温腐蚀风险，设计时管壁厚度选取留足了腐蚀余量，对于可能出现的低温酸露腐蚀区域，管束采用了耐低温腐蚀的管材，同时在给水侧设置了再循环管路，锅炉启动阶段开启再循环阀，让汽包内的饱和水经再循环管进入省煤器，保证省煤器内的水始终处于流动状态，避免启动阶段烟气流量小、给水流量低造成的管内水汽化、管壁超温问题。

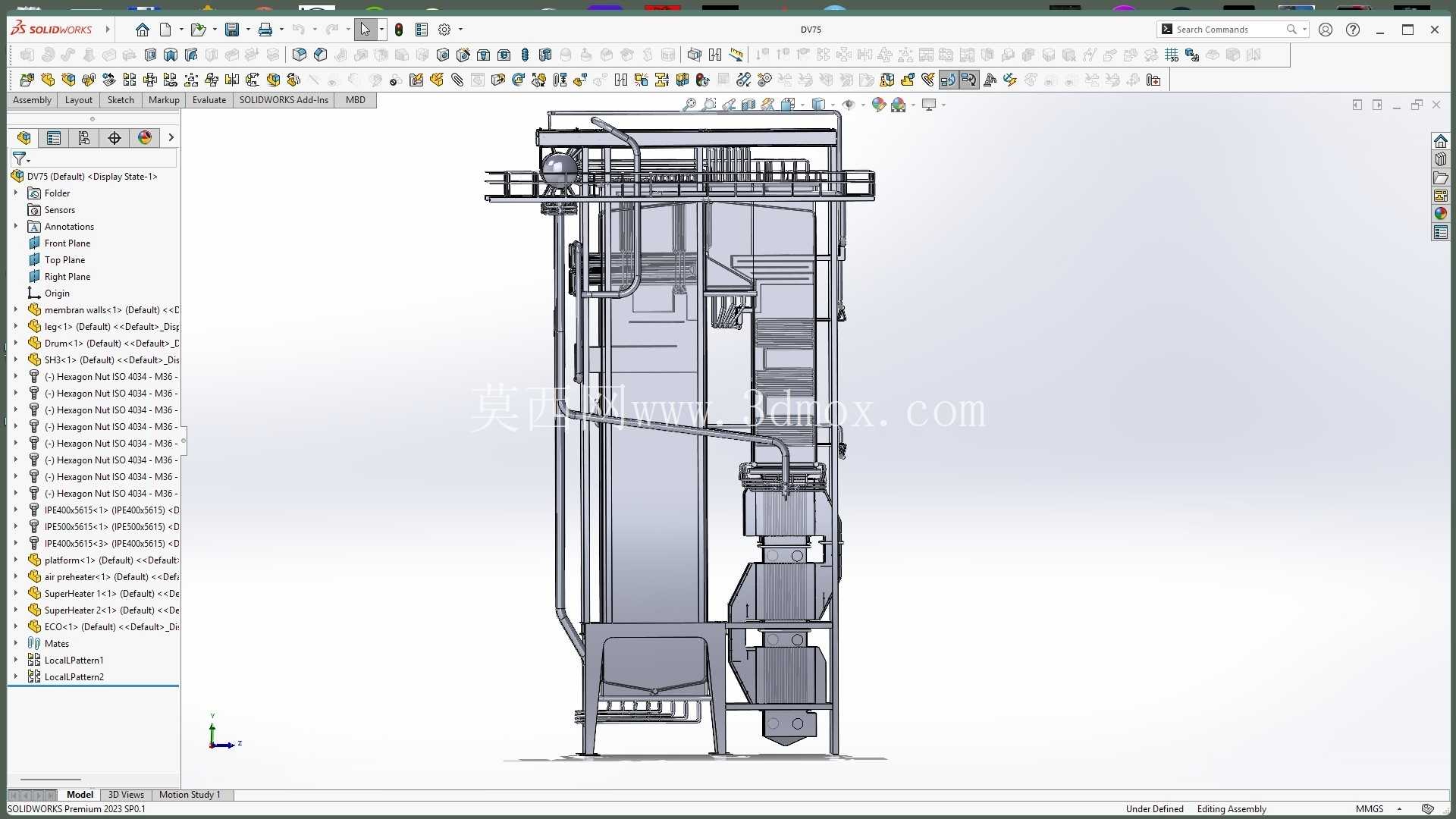

目前这套结构已经完成了核心管束、支撑钢架、进出口集箱、连接管道的建模，后续还需要补充后悬架管、燃烧器连接段、操作平台扶梯等附属结构，才能形成完整的锅炉尾部整体模型。对于结构设计从业者来说，这套模型可以直接作为同容量等级锅炉省煤器设计的参考模板，管束的节距选取、防磨结构的布置、集箱的接口位置都经过了实际工程验证，不需要从零开始做参数选型，能大幅缩短同类型设备的设计周期；对于设备选型人员来说，可以通过模型直观了解省煤器的安装空间需求，提前规划烟道内的其他部件布置位置，避免现场安装时出现结构干涉。建模过程中所有的管道弯折半径、管卡安装位置、支撑梁的截面尺寸都严格遵循锅炉设计规范，管束的排列方式完全符合错列换热的流场要求，没有出现结构上的硬伤，能直接导入仿真软件做烟气流场、管壁温度场的模拟计算，验证不同负荷下的换热效率与磨损风险。
