窑炉推力辊支撑组件结构设计

　　该组件应用于建材行业回转窑、辊道窑的辊系支撑环节，是窑炉传动系统中承担径向承载与轴向定位的核心部件，适配600mm规格锥辊的安装需求，配套使用SKF30230型圆锥滚子轴承，可在高温、多粉尘的窑炉作业环境下长期稳定运行。在水泥熟料煅烧、活性钙生产、玻璃熔制等连续生产工况中，窑炉辊体需要持续承载高温物料的重量，同时克服辊体转动过程中的径向跳动与轴向窜动，该组件通过分层式的结构设计，将轴承的承载能力、密封防护性能与安装维护便利性做了针对性平衡。

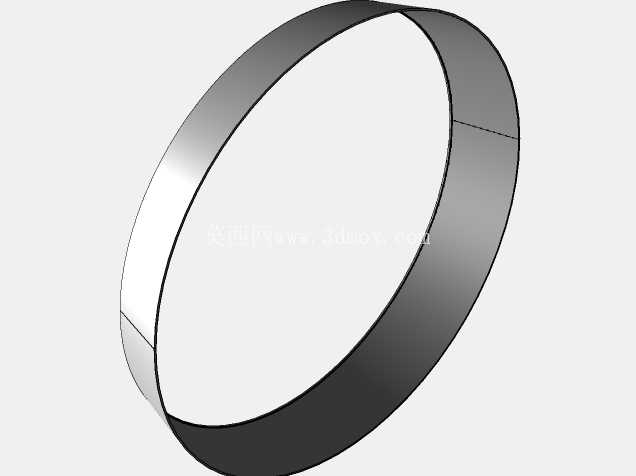

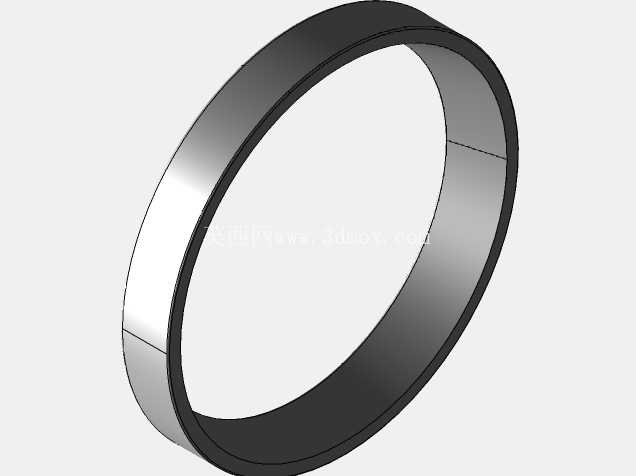

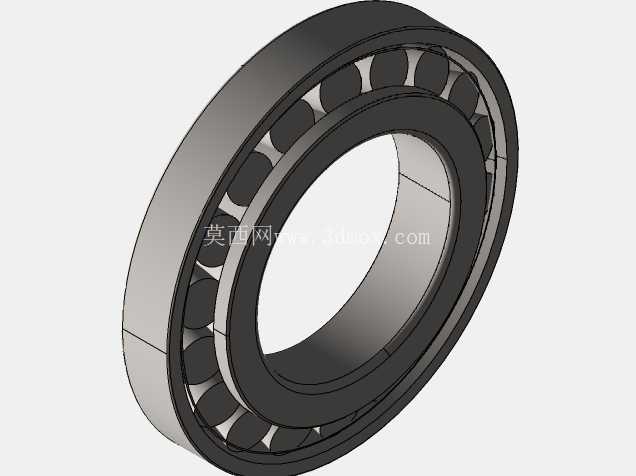

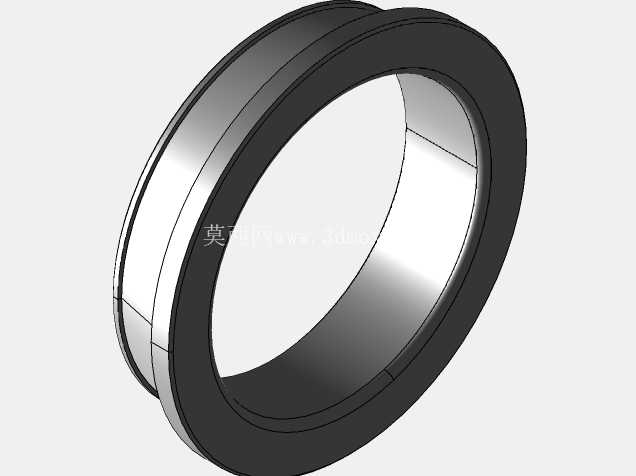

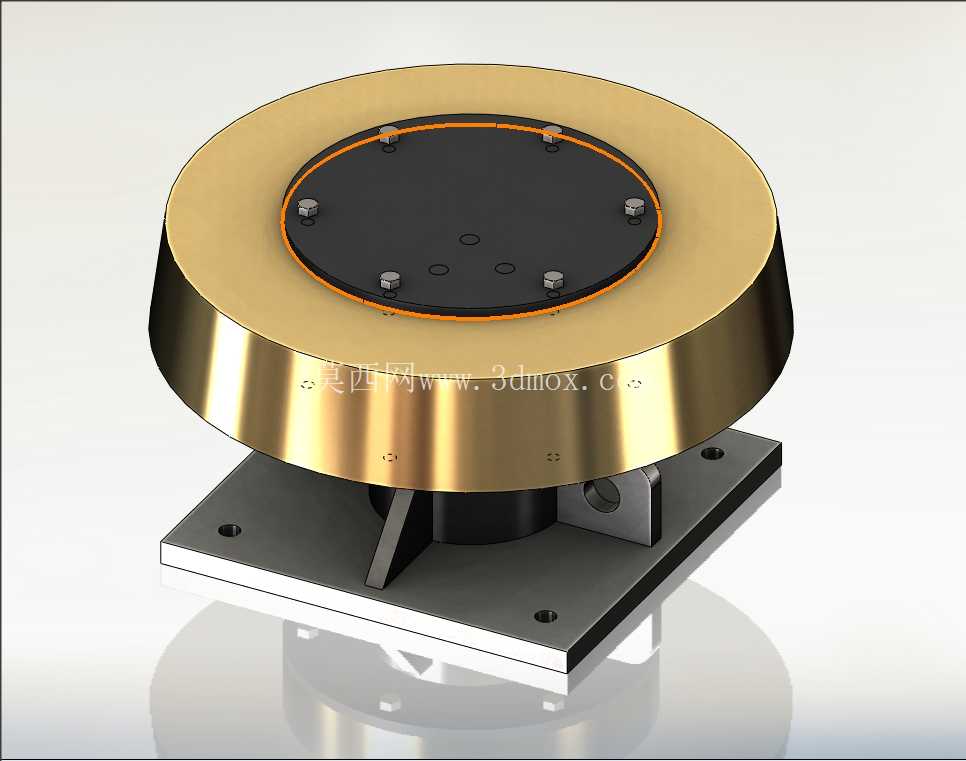

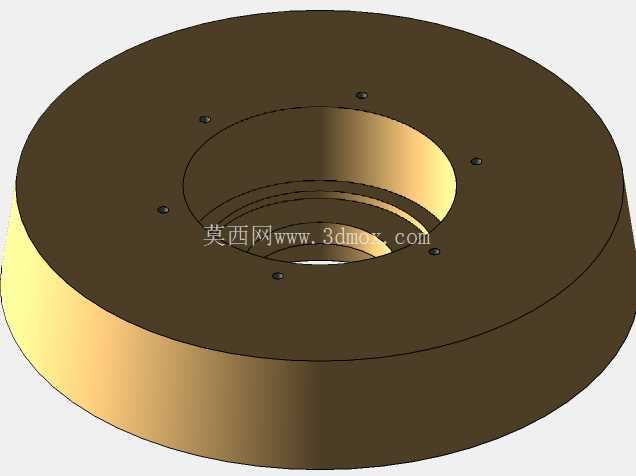

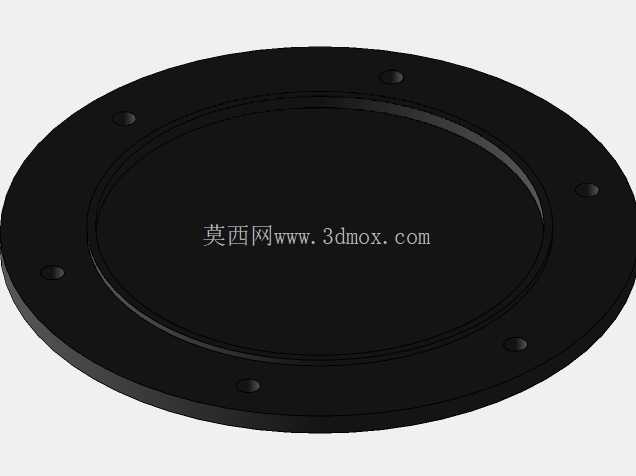

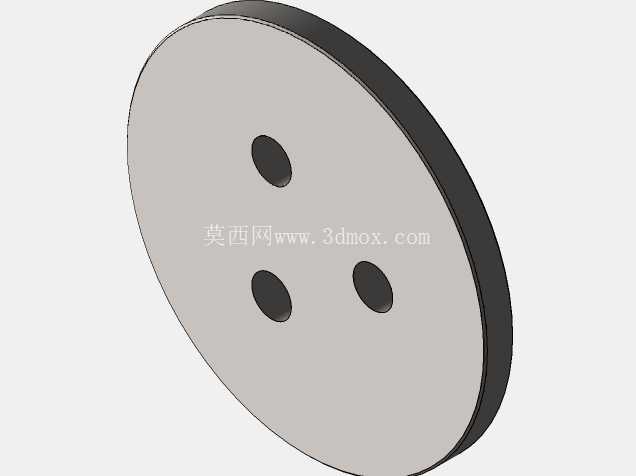

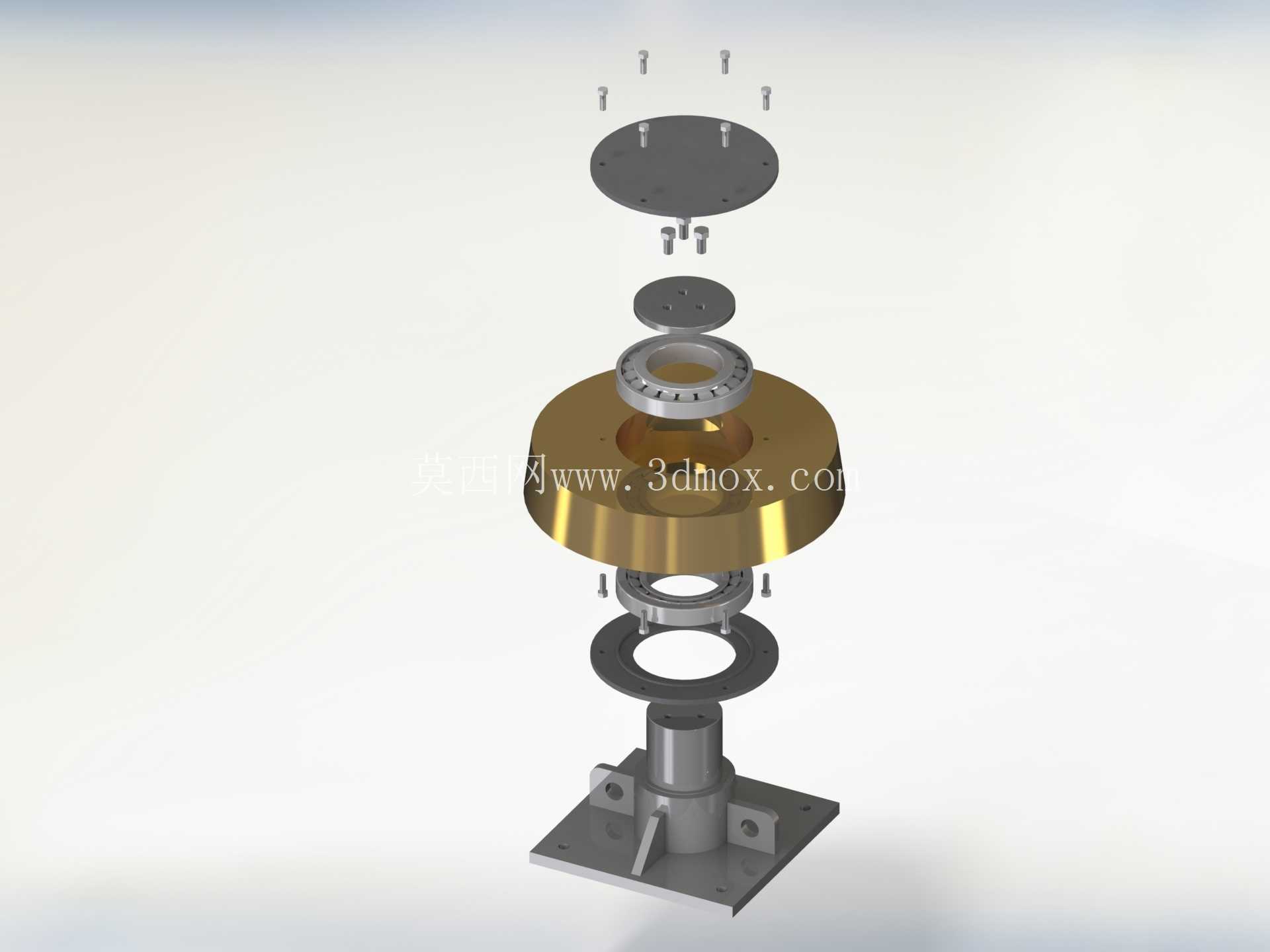

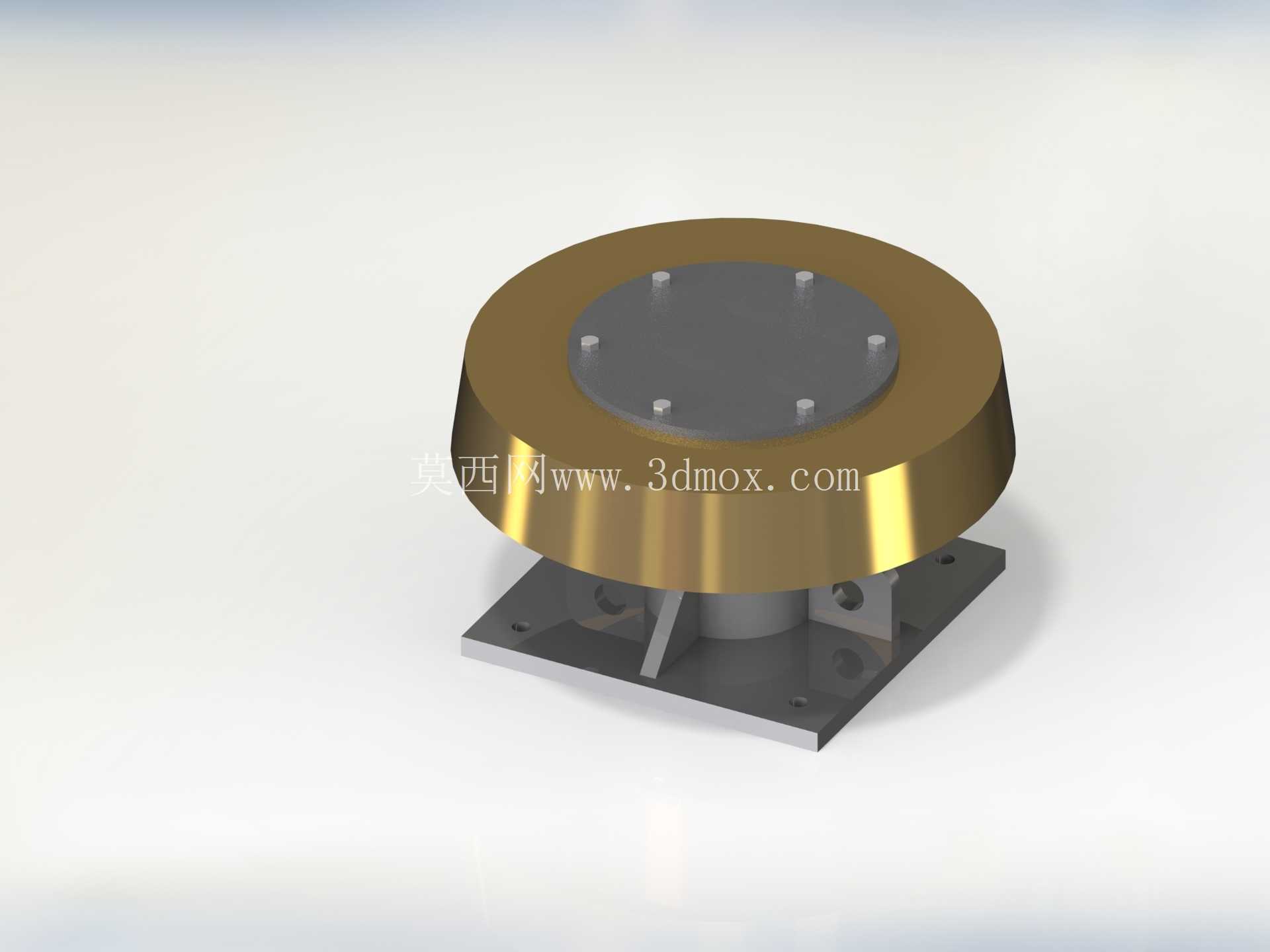

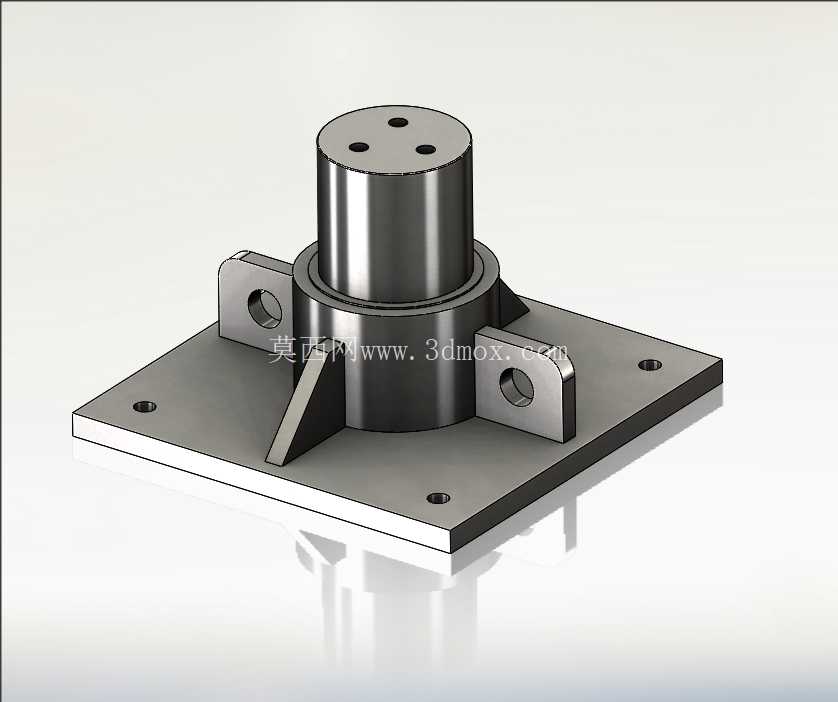

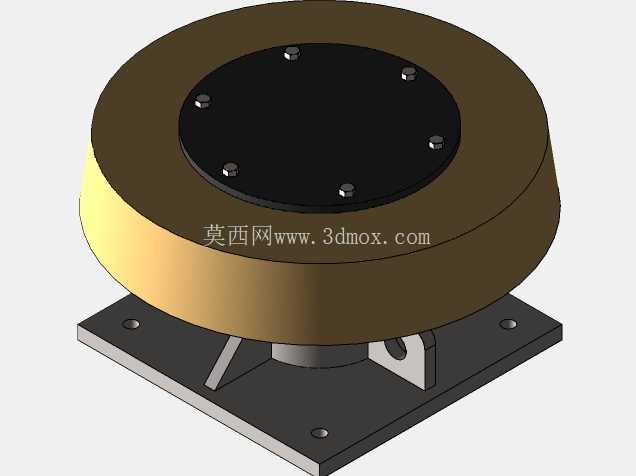

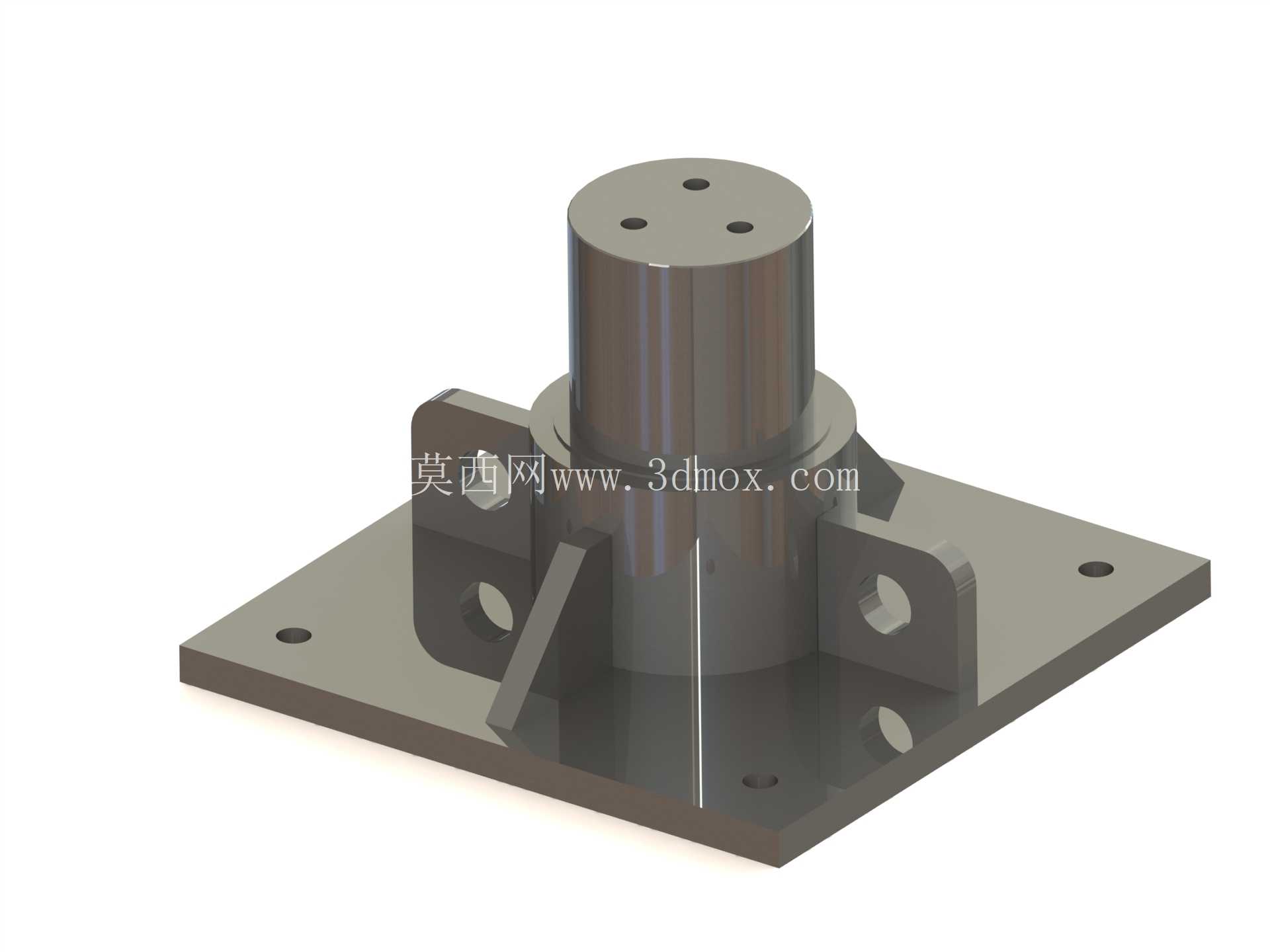

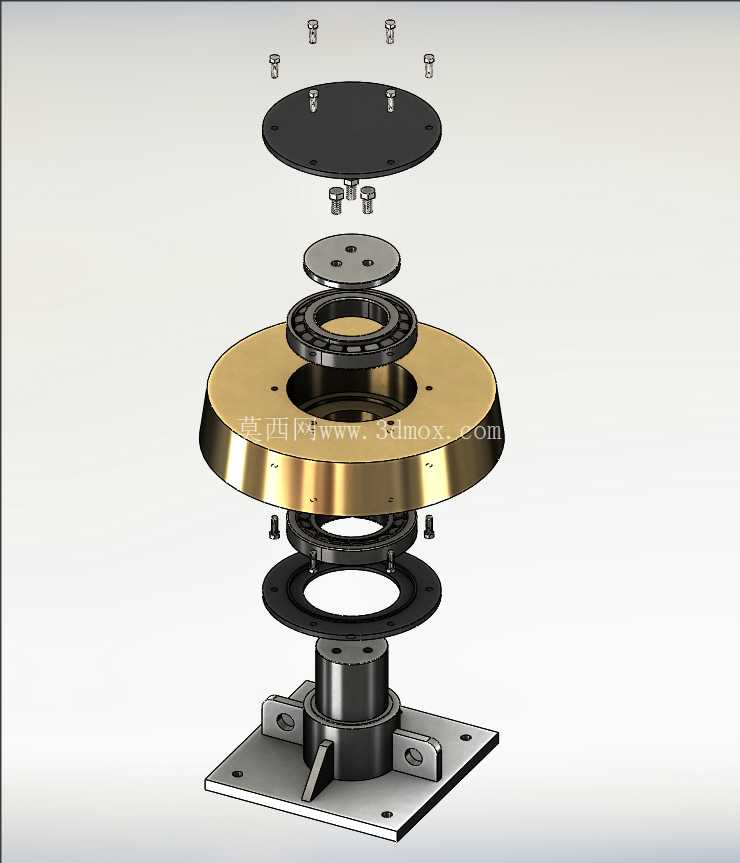

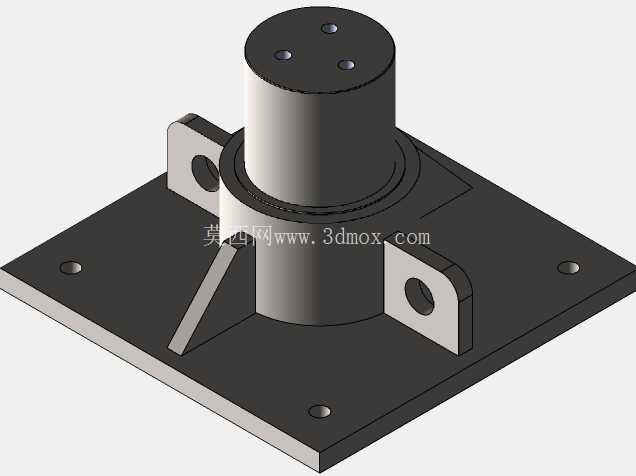

　　从结构拆分来看，组件底部为带安装孔的方形铸造底座，底座上设置有定位止口与加强筋结构，安装时可通过螺栓直接固定在窑炉的基础钢梁上，底座的安装孔采用长圆孔设计，允许安装过程中存在±3mm的位置调整量，降低基础施工的精度要求，同时方便后期检修时的对位调整。底座上方依次设置有下轴承端盖、轴承座本体、圆锥滚子轴承、上密封端盖、顶部压盖，各部件之间通过周向均布的螺栓实现紧固连接，轴承座本体采用铸钢材质，壁厚根据承载载荷做了等强度优化，既避免了壁厚过大带来的材料浪费，也防止局部壁厚不足导致的应力集中问题。

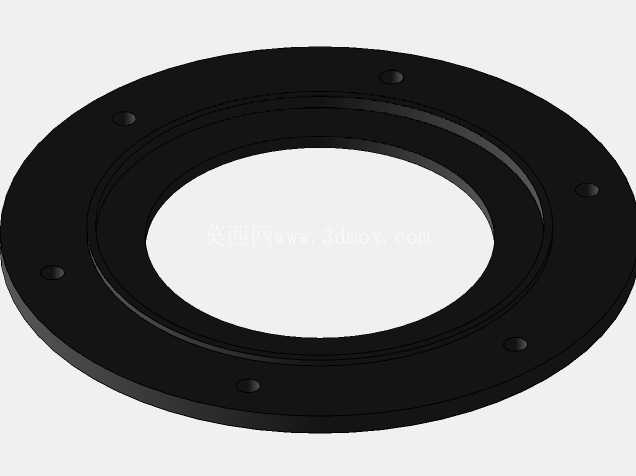

　　设计过程中重点考虑了窑炉现场的高温辐射影响，轴承座与顶部压盖之间预留了足够的隔热间隙，同时在密封端盖位置设置了迷宫密封结构，可阻挡窑炉作业过程中产生的粉尘、碎屑进入轴承滚道，延长轴承的润滑维护周期。圆锥滚子轴承采用背对背的安装配置方式，可同时承受径向载荷与双向轴向载荷，适配窑炉辊体在热胀冷缩过程中产生的轴向位移，避免轴承出现额外的附加载荷。顶部压盖与辊轴的配合位置设置有防尘毡圈槽，可加装耐高温密封毡圈，进一步提升密封防护等级。组件的所有连接螺栓均采用标准六角头螺栓，规格统一为M12，方便现场检修时的工具通用化，减少备件储备种类。

　　从安装边界来看，组件总高度适配窑炉基础到辊轴中心的标准安装高度，底座的安装孔中心距为220mm，可直接适配现有多数窑炉的基础安装尺寸，无需对原有基础做大规模改造即可实现替换安装。在实际使用过程中，该组件可通过调整端盖的压紧量来控制轴承的游隙，保证轴承在工作温度下的最佳配合间隙，避免游隙过大导致的辊体跳动，或是游隙过小导致的轴承过热抱死问题。组件的各拆分部件均设置有定位止口，装配时可通过止口快速实现同轴度定位，降低装配过程中的找正难度，即使是现场经验不足的检修人员，也可按照装配顺序快速完成组件的组装与更换，减少窑炉停机维护的时间。针对窑炉现场的润滑需求，轴承座侧面预留有润滑脂注油孔，可在不停机的状态下通过注油枪补充耐高温润滑脂，保证轴承滚道始终处于良好的润滑状态，降低滚动体与滚道之间的磨损。整个组件的结构设计充分考虑了建材生产现场的恶劣工况，所有外露部件均做了圆角过渡处理，避免应力集中导致的部件开裂，同时各部件的加工精度要求符合通用机械加工标准，无需特殊加工设备即可实现批量生产，制造成本可控，适配建材生产企业的备件采购与更换需求。
