凸轮驱动式物料拾取放置执行机构

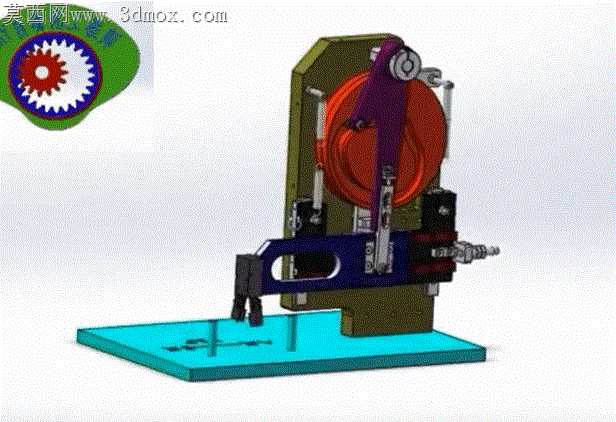

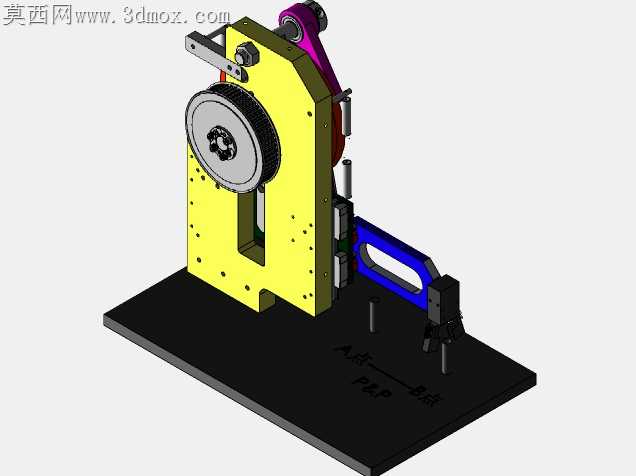

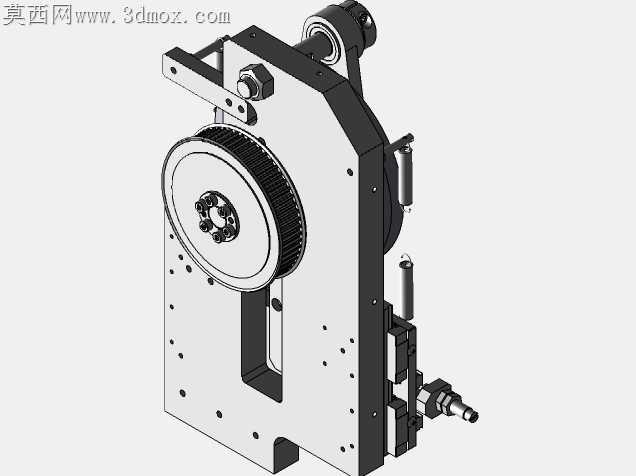

小尺寸零件上下料工位最常出现的卡料、取料定位偏移问题，大多源于执行端传动链冗余带来的累计误差，这款取放单元的结构设计恰好从根源上压缩了传动环节的误差空间。盘形凸轮直接集成在立板支撑的主轴上，没有额外的同步带、齿轮组转接，凸轮轮廓的升程曲线直接驱动摆臂上下动作，摆臂末端的夹爪开合也通过同轴布置的连杆联动，整套动作的动力输入仅需单轴驱动，不存在多轴同步偏差的隐患。夹爪安装座和摆臂的连接面做了嵌入式定位槽设计，装配时不需要反复打表找正，槽位的公差控制在0.02mm以内，夹爪更换时只要嵌入槽位锁紧螺钉就能重复定位，不会因为拆装出现取料位置偏移。底部安装基板做了网格状的加强筋结构，在不增加整体板厚的前提下把基板的平面度变形量控制在0.01mm以内，连续高速往复动作时不会因为基板震颤导致夹爪碰伤工件表面。凸轮和摆臂接触的位置镶嵌了硬质合金耐磨片，不需要频繁调整间隙就能长期保持动作精度，耐磨片采用快拆式固定结构，磨损后只需要拧下两颗固定螺钉就能更换，不用拆解整个摆臂组件。夹爪的开合行程通过摆臂上的腰型槽做无级调节，适配不同尺寸的小零件拾取，调节时不需要更换连杆零件，只需要松开锁紧螺母调整销轴位置就能改变开合幅度，换型调试的时间能压缩到十分钟以内。立板和基板的连接采用了止口定位结构，装配时立板的垂直度不需要反复调校，止口配合的间隙控制在0.015mm，长期运行也不会出现立板倾斜导致的动作卡滞。整套机构的所有运动副都预留了润滑脂注油通道，日常维护时不需要拆解零件就能完成润滑保养，避免干摩擦带来的零件快速磨损。夹爪末端做了仿形倒角设计，拾取零件时能自动导正微小的位置偏差，不会因为零件在料道里的微小偏移出现夹空、夹伤零件的情况。
