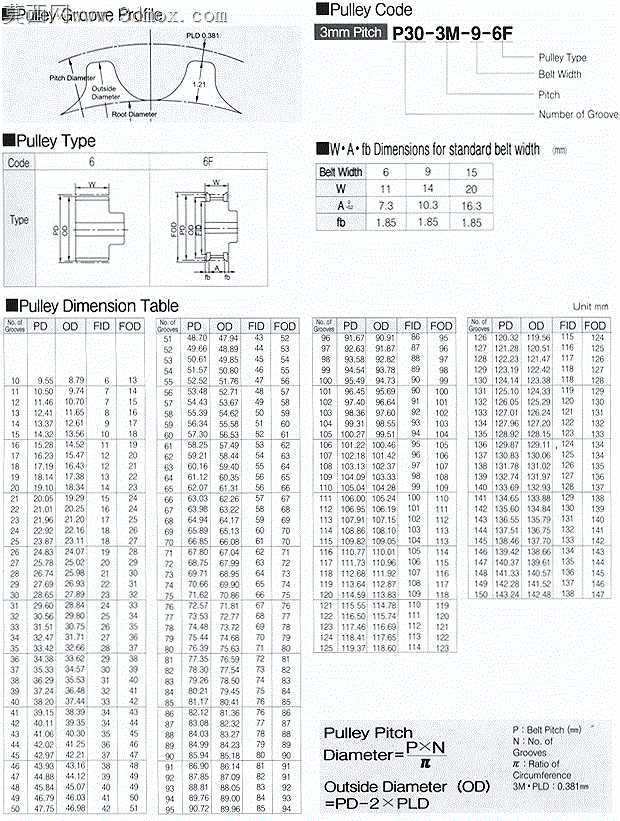

HDT3M同步带轮带长计算配套参数模型

现场带传动装配最容易踩的坑，就是仅凭经验估算同步带长度，要么张紧力过大拉坏带轮齿面，要么张紧不足跳齿丢转，这套HDT 3M同步带的参数化模型，刚好把带轮尺寸、节径换算、环形带长度计算的逻辑全部落地，从加工适配的角度把每个容易出偏差的环节都做了对应约束。轮槽的齿形轮廓没有照搬理论渐开线做理想化建模，特意给3M齿距的槽侧留了0.02mm的切削让刀余量，线切割加工轮槽的时候不用二次修整电极，铣削加工时也能避免刀具让刀导致的槽宽超差，装带的时候不会出现齿侧卡滞、运转啸叫的问题。不同带宽对应的轮缘凸台尺寸，模型里直接对应了标准带轮的凸缘高度差，6mm、9mm、15mm三种常用带宽的轮槽宽度公差，都按实际压装同步带的过盈量做了微调，不会出现带宽稍大就蹭凸台侧面，带宽偏小就横向窜动的问题。节径计算的逻辑直接嵌在模型参数关系里，不用手动翻手册算节圆直径，外圆尺寸直接和节径、齿顶高做了关联，车削外圆的时候只要按模型给出的尺寸进刀，就能保证齿顶和带齿的啮合间隙刚好落在合理区间，不会因为外圆车大了顶死带齿，也不会因为外圆车小了啮合深度不够。两个带轮之间的环形带长度计算，模型里直接关联了中心距、两轮节径的参数关系，调整中心距的时候带长数值会同步更新，不用反复列公式核算，装配的时候直接按计算出来的带长选件，再微调张紧座的位置就能达到标准张紧量，不用反复拆装试凑带长。带轮的内孔、键槽尺寸也和标准规格做了对应，不同孔径的带轮轮毂厚度都按传递扭矩的最小值做了加厚处理，铣键槽的时候不会因为轮毂壁太薄出现振刀，装轴的时候也能保证键侧的配合面足够，不会出现传动打滑、键槽压溃的问题。
