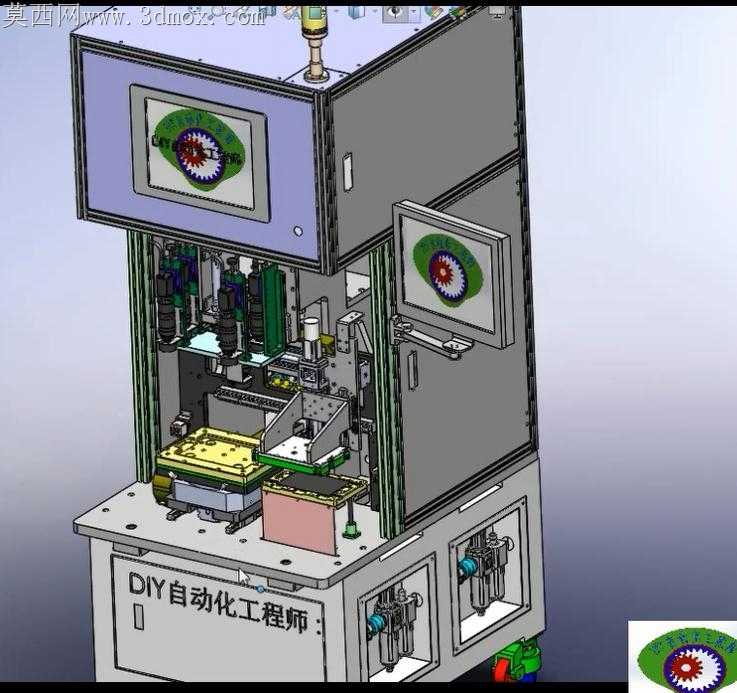

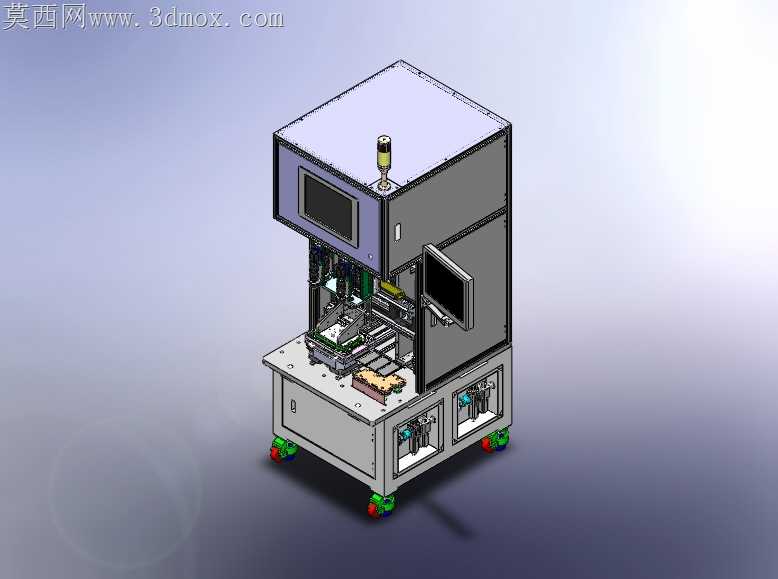

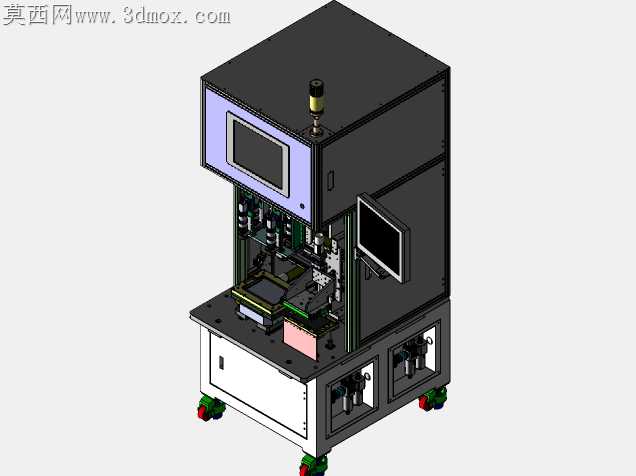

DIY自动化电池组装工位设备结构设计

电池组装工位的落地痛点，从来都不是功能堆叠够不够多，而是多工序并行时的公差累积会不会拖垮整线良率。这套设备的机架采用方通焊接后整体去应力处理，底部预留的三个阀组安装腔没有做全封闭盖板，反而留了快拆式观察窗，日常维护气管接头时不用拆整面侧封板，能把单次维保时间压缩到十五分钟以内。上部的压装模组没有用整块安装板锁附所有执行件，而是把每个压头单独做了浮动转接块，转接块和安装板之间留了0.02mm的滑动间隙，压头接触电池极柱时能自动适配电芯摆放的微小角度偏差，不会因为硬接触压伤极柱表面镀层。侧边悬挂的操作屏没有用常规的固定支架，而是选了带阻尼的万向旋转臂，操作员站在工位正面或者侧面补料时，都能把屏幕转到视线平齐的角度，不用歪头核对参数，长时间操作的疲劳感能降不少。工位中间的载具滑槽做了硬质阳极氧化处理，表面粗糙度控制在Ra0.8以内，载具来回滑动时不会掉铝屑，避免碎屑掉进电芯缝隙造成短路隐患。载具旁的废料收集槽做了15度的倾斜导面，换型时清理残留的绝缘胶纸不用伸手掏，倾斜面能让废料自然滑到取料口位置。设备上部的触控屏嵌装在门板上时，特意在屏幕四周留了1mm的密封胶圈安装槽，车间里的助焊剂雾气、灰尘不会渗进屏幕背面的电路板，能延长触控元件的使用寿命。压装区的安全光栅安装位没有直接锁在机架立柱上，而是加了L型的调节转接板，后期换型调整压装行程时，能快速微调光栅的保护高度，不用重新打孔攻丝。底部的电控舱走线槽做了强弱电分离隔板，伺服电机的动力线和传感器信号线分开排布，不会出现信号干扰导致的压装位置偏移问题。机架正面印字的区域特意做了下沉1mm的凹槽，后期刷标识漆时不会溢到周边的钣金面上，外观整洁度更容易维持。每个气动接头的安装位都做了沉孔设计，气管插进去后接头端面和钣金面齐平，不会因为日常操作剐蹭到气管导致接头漏气。
