电缆梯组件加工用气动自动焊接工装

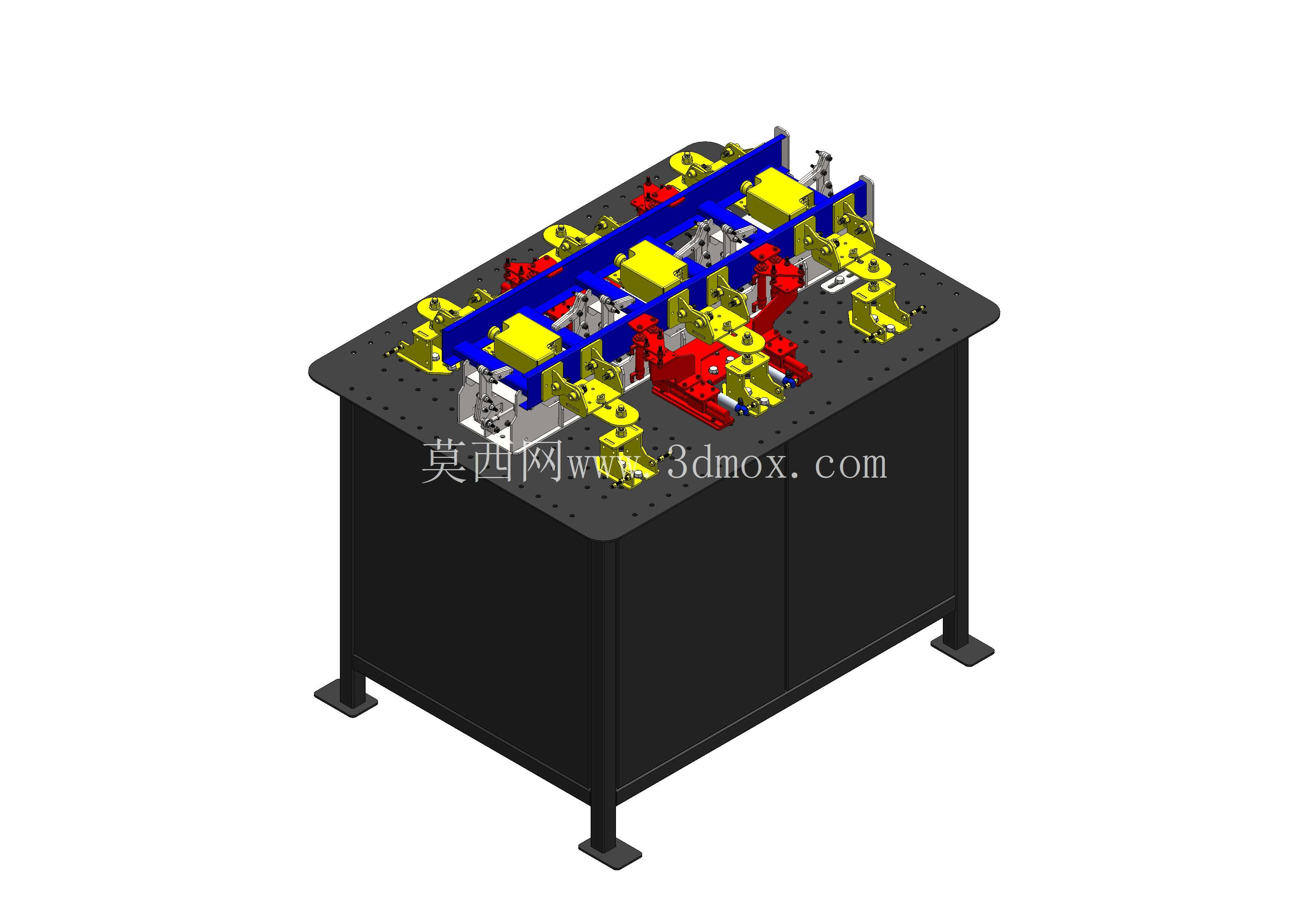

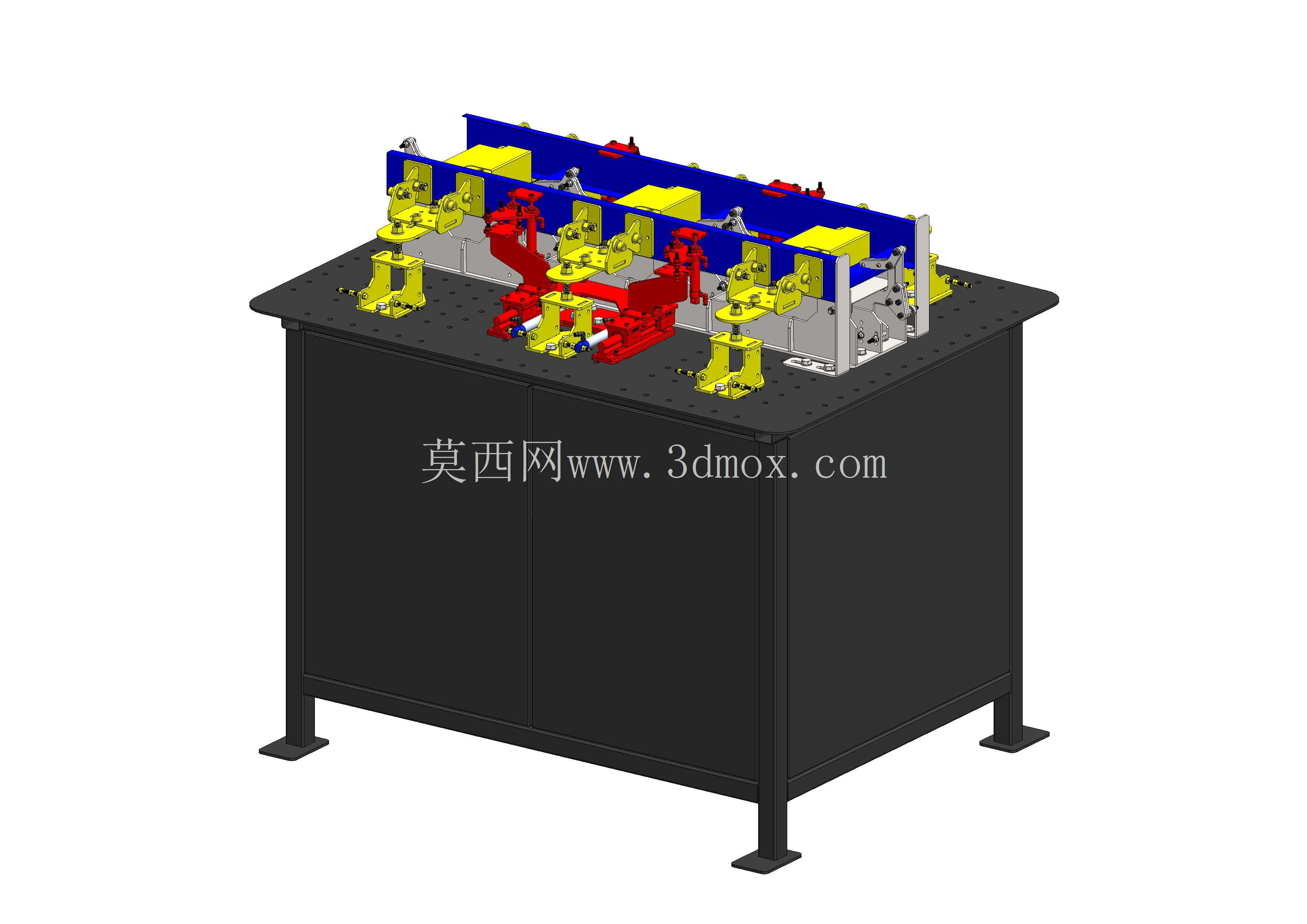

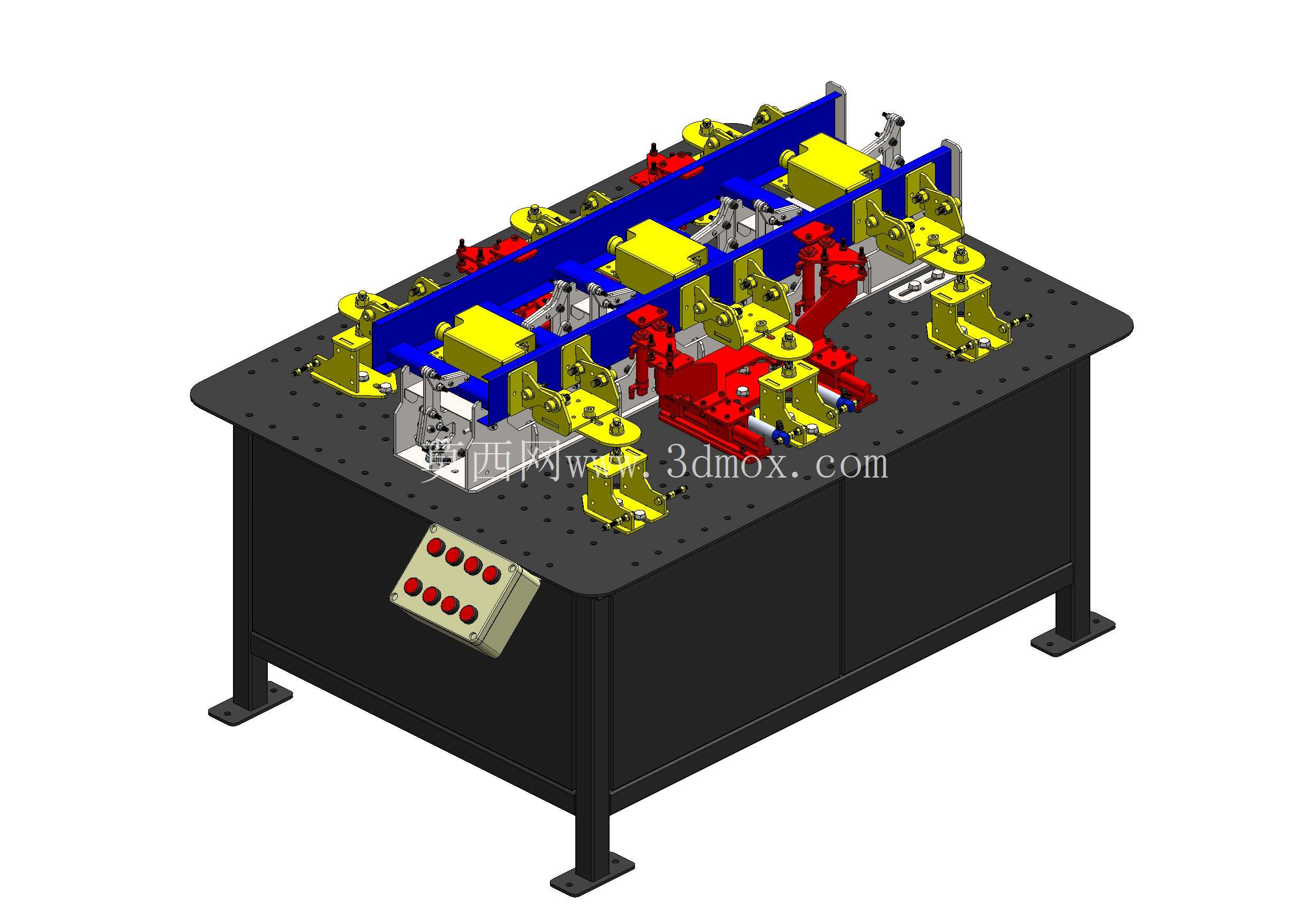

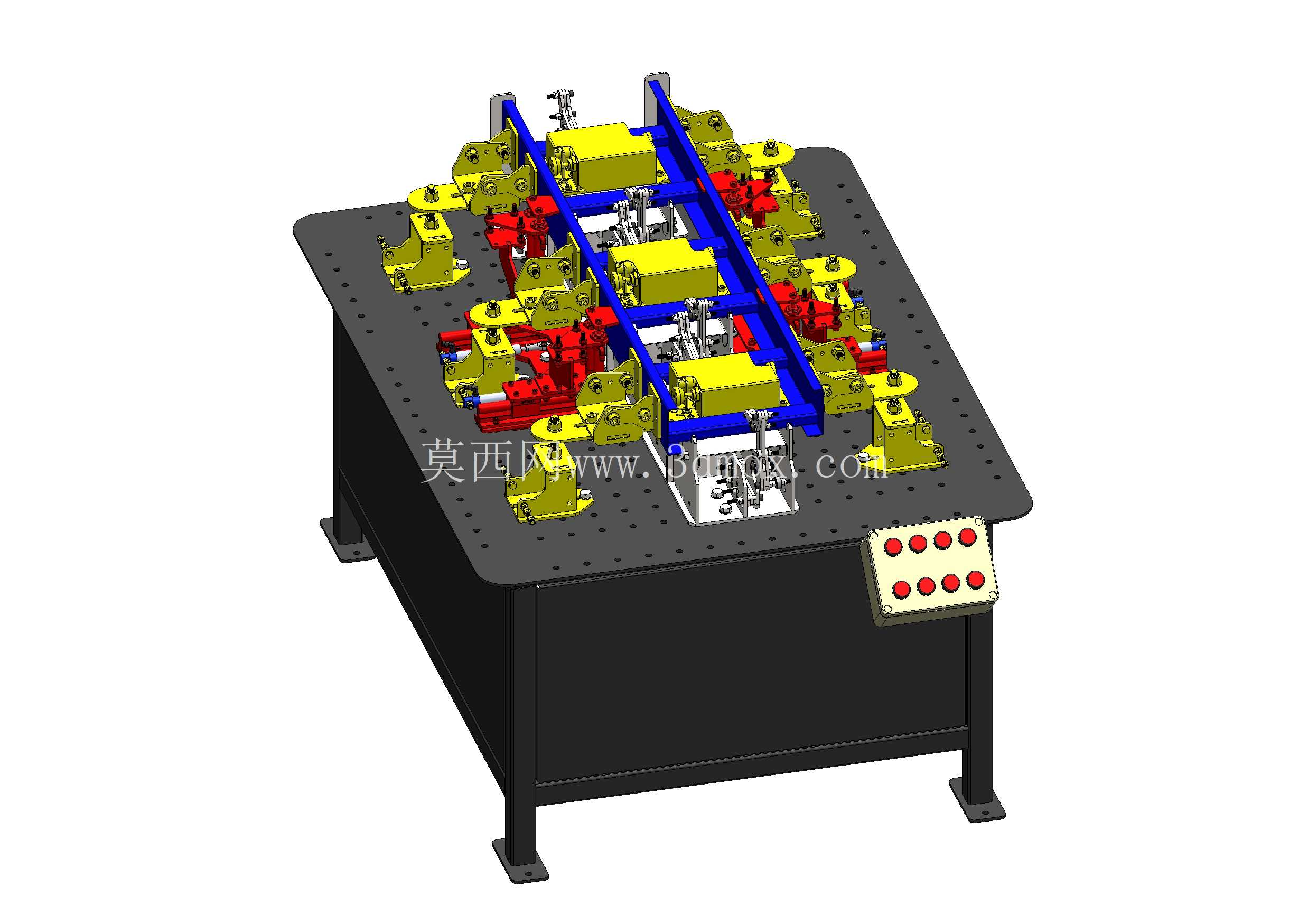

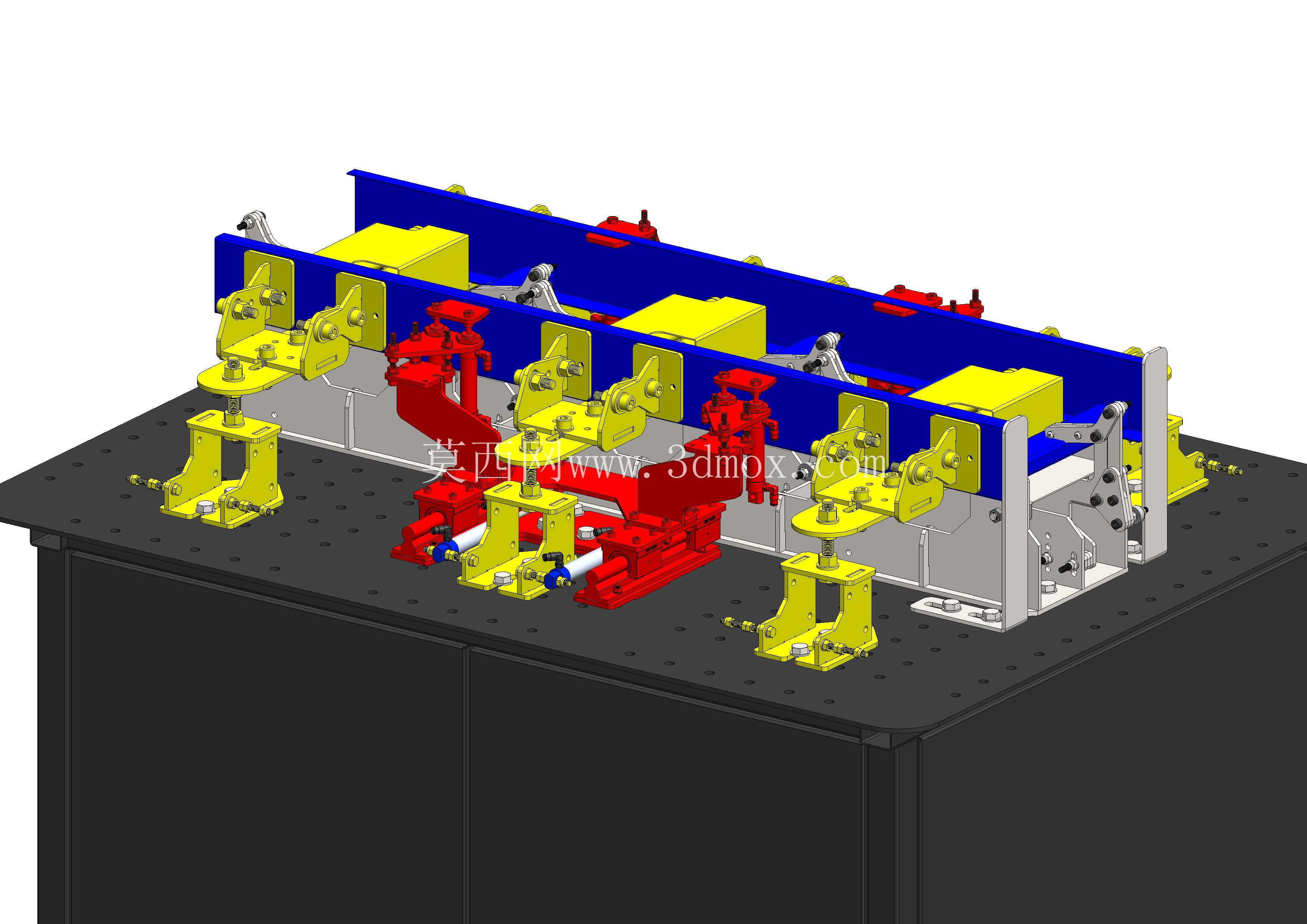

在电缆桥架配套组件的批量生产环节，长条形薄壁结构件的焊接变形控制一直是产线工艺优化的核心痛点，这套气动式自动焊接夹具正是针对该类零件的焊接工序定向开发的工位级工装，适配车间内标准焊接工作站的安装布局，可直接对接自动化焊接设备的作业节拍，替代传统人工装夹定位的作业模式。整套工装以带矩阵孔系的重型铸铁平台作为安装基座，平台台面的孔位按照通用三维焊接平台的标准间距加工，可根据不同规格电缆梯组件的尺寸调整各定位夹紧模块的安装位置，无需重新加工基座安装孔，缩短不同批次产品换型的调试周期。基座底部采用可调式支撑脚结构，可在车间地面不平整的工况下快速调平台面，保证工装整体水平度满足焊接作业的精度要求，基座侧面集成的气动控制按钮盒采用倾斜式安装布局，操作人员站在工装上下料侧即可单手完成所有夹紧、松开动作的操作，按钮盒上的控制回路设置了互锁逻辑，避免误操作导致的夹紧动作异常。工装的定位模块按照电缆梯组件的结构特征分布，侧边设置的固定定位块贴合工件的长向基准边，限制工件X、Y方向的平移自由度，分布在工件两侧的气动夹紧单元采用杠杆式压臂结构，压头位置镶嵌聚氨酯缓冲垫，避免夹紧过程中在薄壁工件表面产生压痕，同时保证夹紧力均匀分布在工件的装夹接触面上，防止焊接过程中工件受焊接热应力影响产生翘曲变形。针对电缆梯组件上的多个焊接点位，工装在对应位置预留了焊枪作业避让空间，所有夹紧模块的安装位置均经过焊枪运动路径仿真验证，不会与自动化焊枪的行走轨迹产生干涉，可支持连续多道焊缝的一次性焊接作业，减少焊接过程中的工件翻面、重新装夹次数。整套工装的气动回路采用集中供气布局，所有气缸的进气端均设置了调速阀，可根据不同壁厚工件的装夹需求单独调整每个夹紧点的夹紧速度与夹紧力，避免夹紧力过大导致薄壁工件变形，或是夹紧力不足导致工件在焊接过程中移位。工装台面的孔系除了用于安装自身的定位夹紧模块外，还可根据工艺需求加装额外的支撑组件，针对不同宽度规格的电缆梯组件，可快速调整侧边定位块的安装位置，适配一定尺寸范围内的多规格产品生产需求，无需制作多套专用工装，降低产线的工装投入成本。在实际生产应用中，该工装可配合关节式焊接机器人完成电缆梯组件的全自动焊接作业，操作人员仅需完成工件上下料与按钮操作，单工位的装夹耗时较传统手动螺栓压紧工装缩短60%以上，焊接完成后的工件尺寸一致性可稳定控制在工艺要求的公差范围内，大幅减少焊后校形的工序工作量。工装的所有夹紧模块均采用模块化设计，易损的压头、定位块部件均采用标准件连接结构，长时间使用出现磨损后可快速更换，无需对整体工装进行大规模拆解维修，降低日常维护的时间成本。基座内部预留了气动管路与电气线路的走线空间，所有外露管线均采用拖链或防护套管包裹，避免焊接过程中产生的焊渣飞溅损伤管线，提升工装在焊接工位恶劣工况下的使用寿命。
