2.54mm间距多规格直弯排公连接器

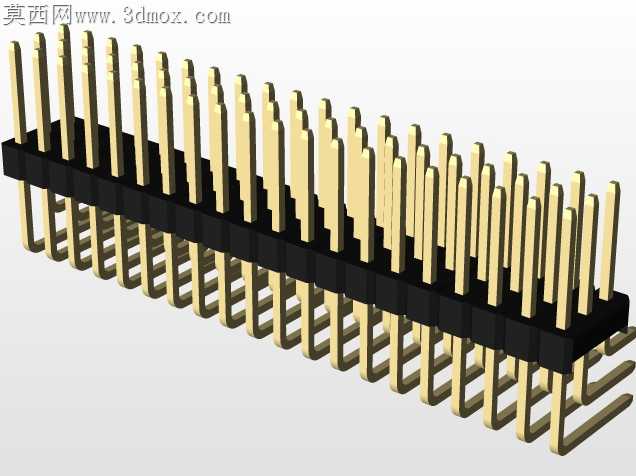

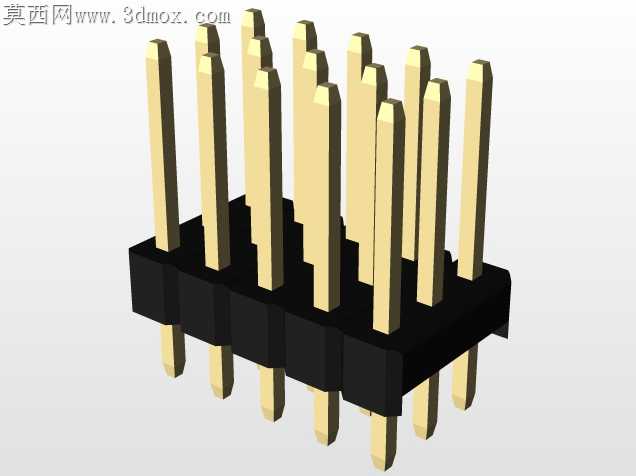

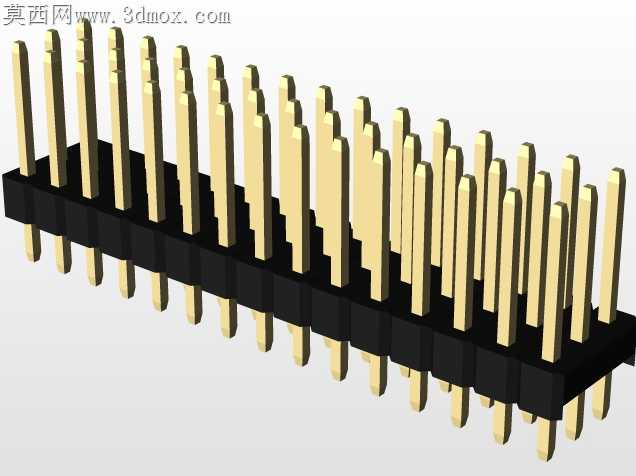

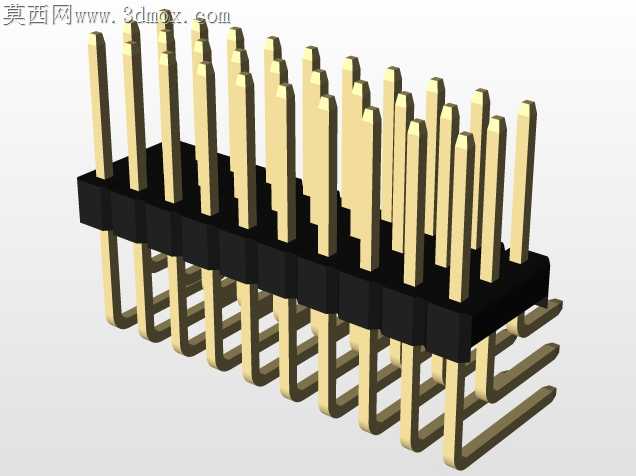

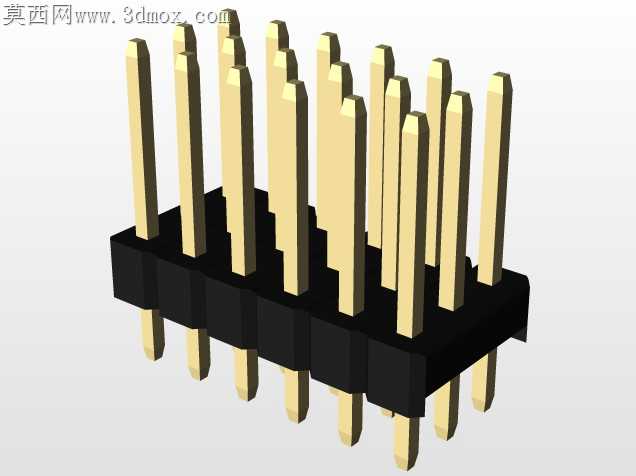

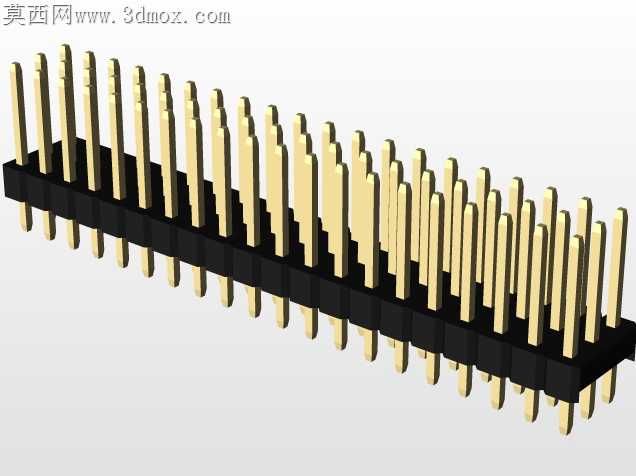

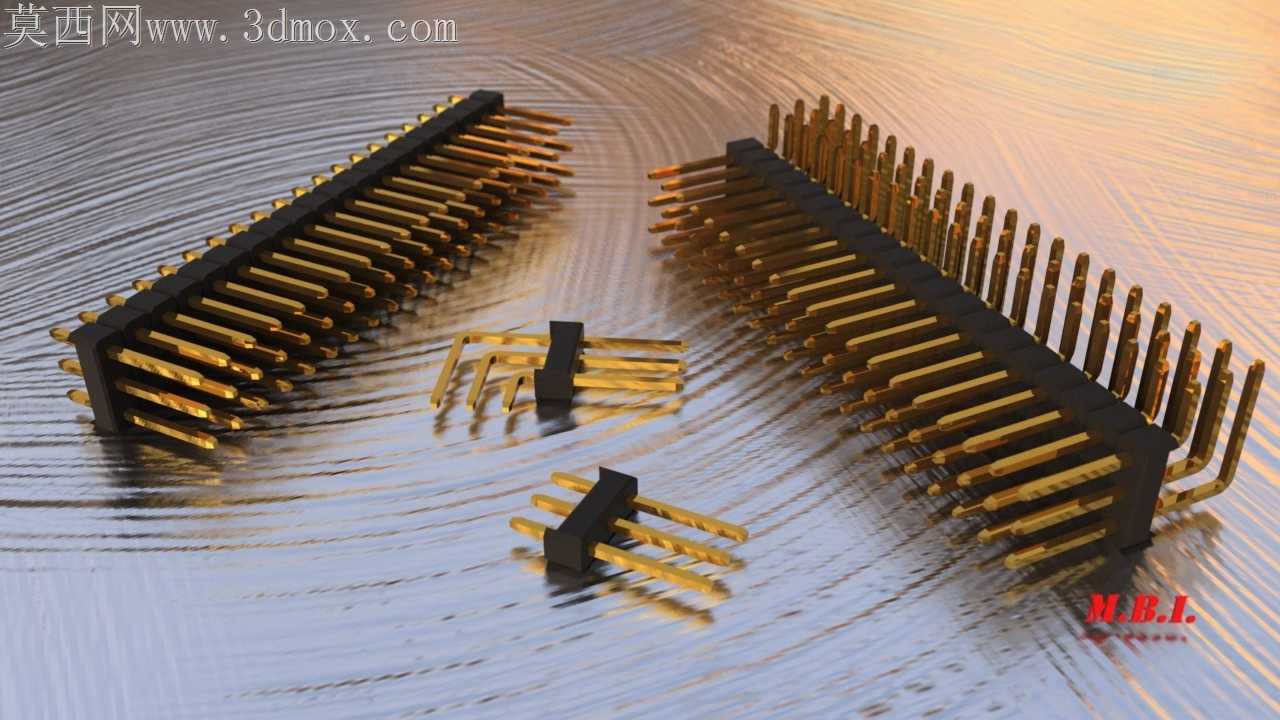

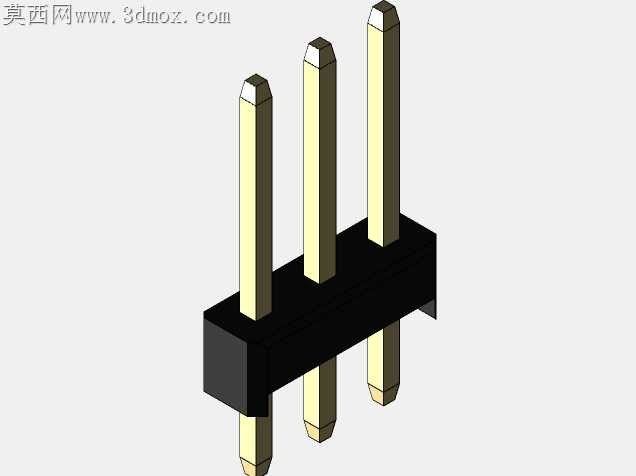

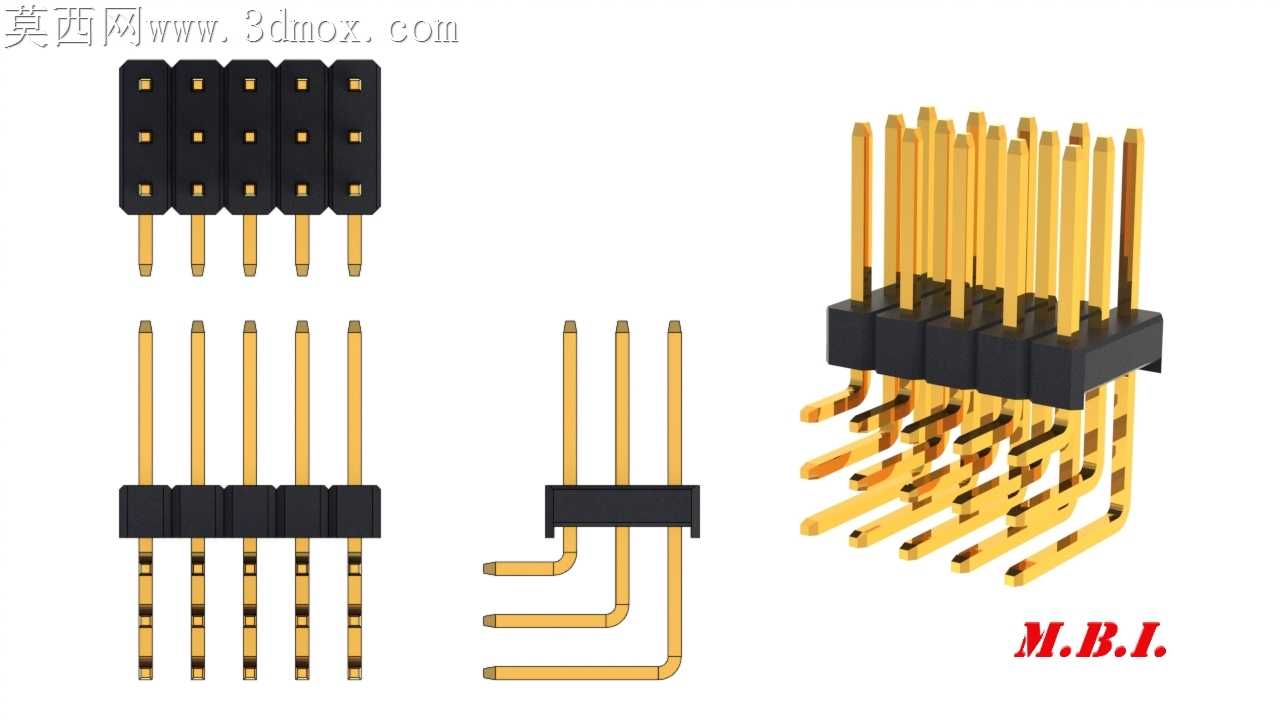

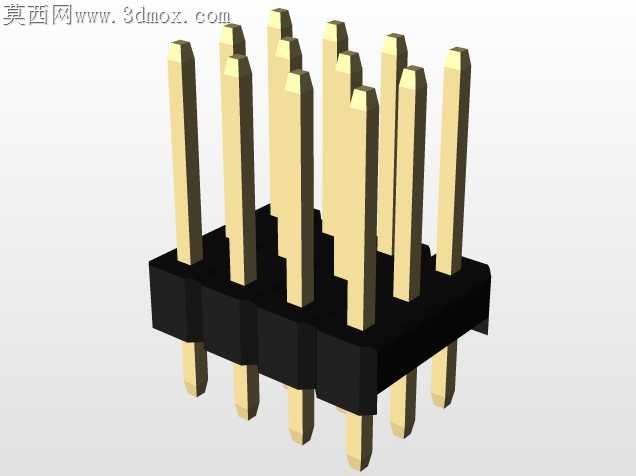

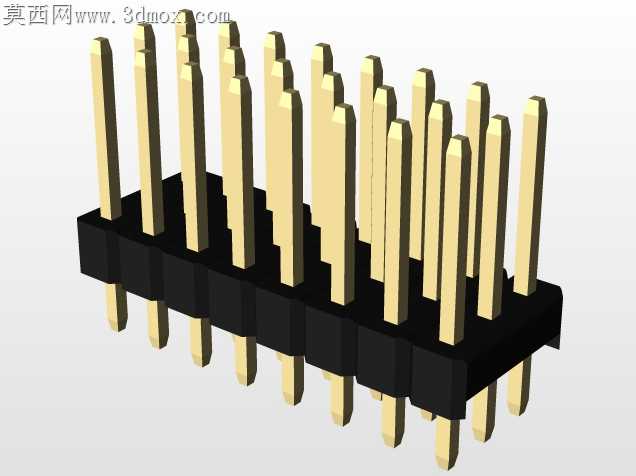

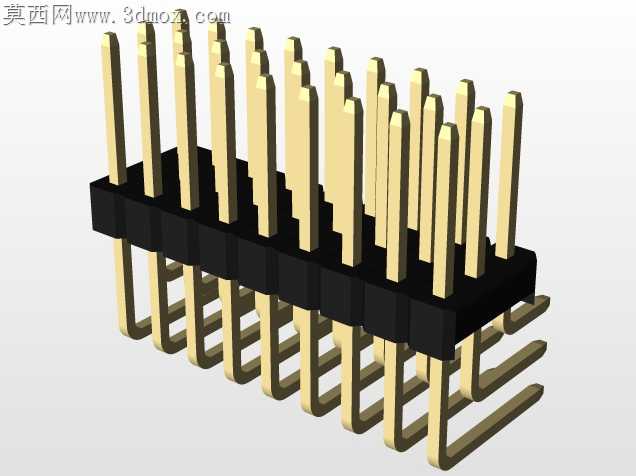

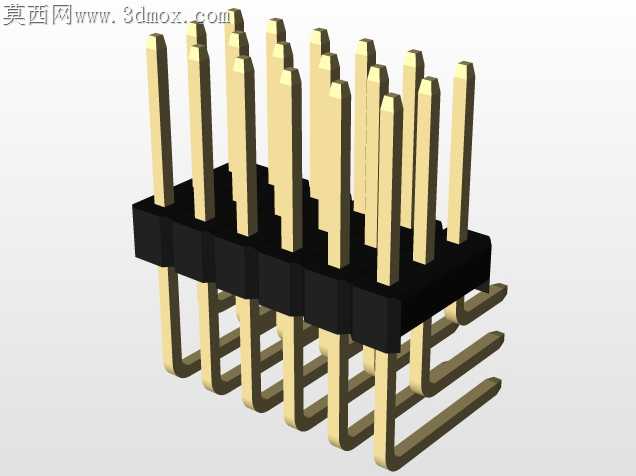

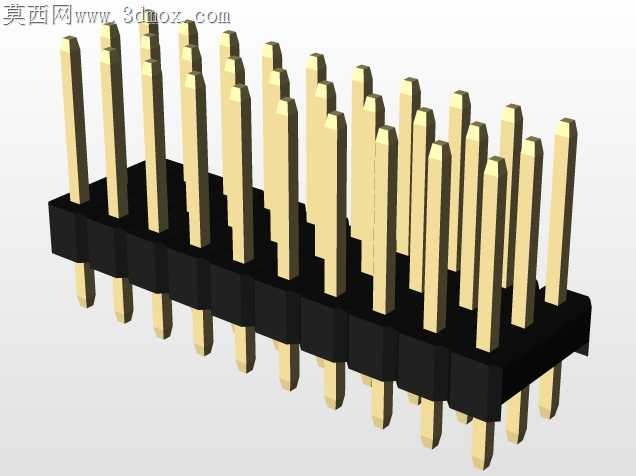

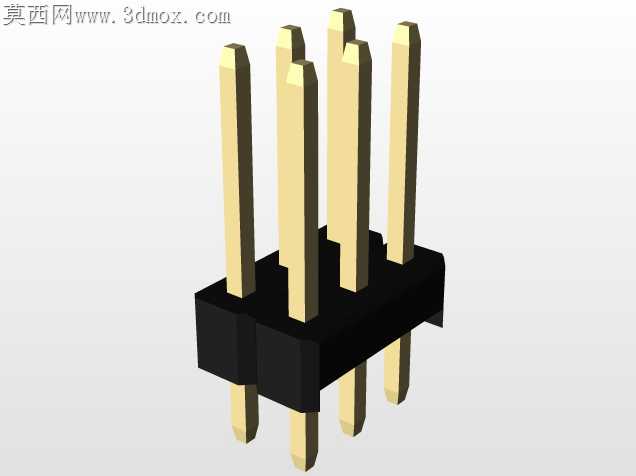

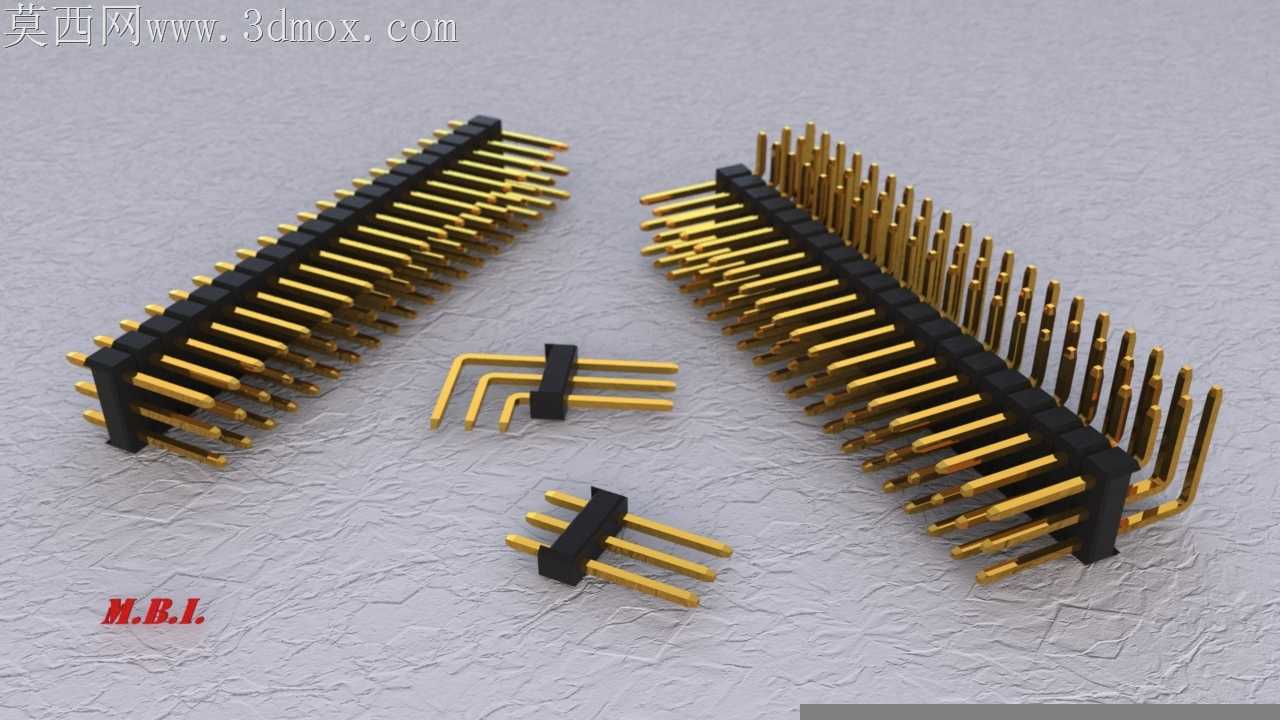

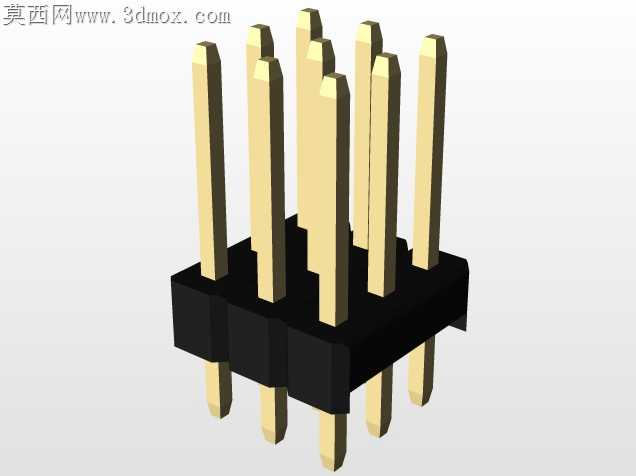

板级互联场景里排针的插针歪斜、塑壳开裂、焊盘虚焊是量产阶段最容易出现的加工适配问题，这套排针结构在设计阶段就针对这些加工痛点做了针对性的细节调整。插针与黑色塑壳的结合位置做了0.03mm的过盈压接余量，既不会因为余量过大导致塑壳压装时撑裂，也不会因为余量过小在过波峰焊时受热松动出现插针偏移，针对直插与弯角两种形态的插针，折弯位置特意预留了0.15mm的应力释放槽，避免弯针成型时金属基材出现微裂纹，后续插拔受力时出现断针问题。不同针数的排针塑壳侧边做了统一的定位凸点，多排并排拼接使用时可以互相卡合定位，不会出现排针对齐偏移导致的插装错位，插针的镀金层厚度在模型里做了明确的结构分层示意，接触端的镀层厚度略高于焊接端，兼顾接触导电性能与焊锡浸润性的平衡。弯角排针的折弯半径严格控制在插针直径的1.5倍，既不会因为折弯半径过小导致针身弯折处阻抗变大，也不会因为半径过大占用过多PCB板上的布局空间，插针顶端做了微小的倒角处理，自动插件机吸嘴抓取插装时可以顺利对准PCB焊盘孔，不会出现针尖刮蹭孔边导致的插装卡顿。塑壳选用的高温尼龙材质在模型里做了材质质感区分，表面的细微磨砂质感还原了真实注塑件的表面状态，不会出现过于光滑的塑料质感导致渲染效果与实物偏差过大，插针的金属部分做了镀金层的色泽微调，不是过于刺眼的亮金色，更贴近真实电子接插件的哑光镀金质感。单排、双排、三排不同规格的排针共用同一套插针截面参数，只调整塑壳的长度与插针排布间距，加工时可以共用插针冲压模具，减少模具开模成本，不同排数的排针塑壳定位槽尺寸统一，生产时可以共用同一套载带包装规格，适配SMT贴片加工的统一供料流程。焊接端的插针长度做了精准控制，伸出PCB板背面的长度刚好满足波峰焊的吃锡要求，不会因为针脚过长导致焊锡爬升过高连焊相邻针脚，也不会因为针脚过短导致焊锡包裹不足出现虚焊。针对高密度三排排针的针间距较小的问题，塑壳在相邻插针之间做了微小的隔筋，既可以阻挡焊锡流动造成的连锡，也能增加塑壳的整体结构强度，过回流焊时高温环境下塑壳不会因为热变形导致针间距偏移。
