低成本太阳能旅居拖挂房车结构设计

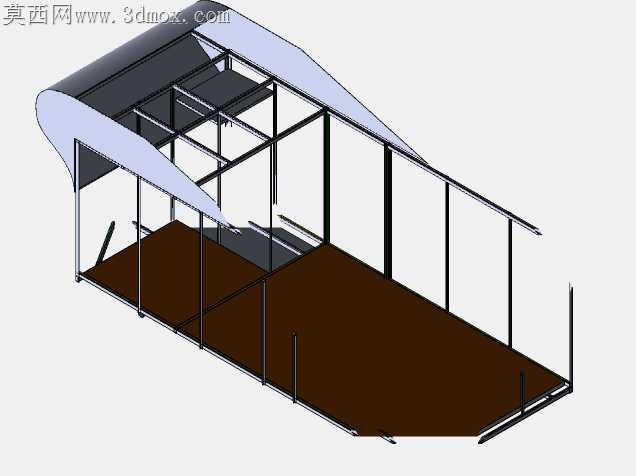

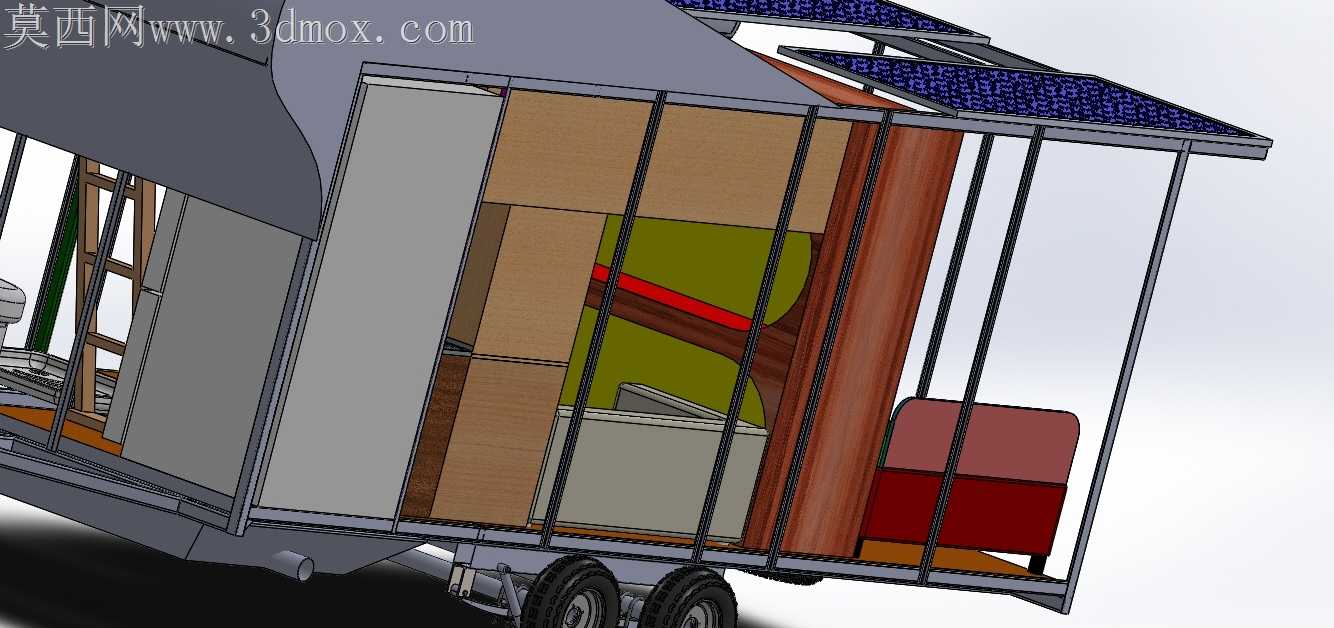

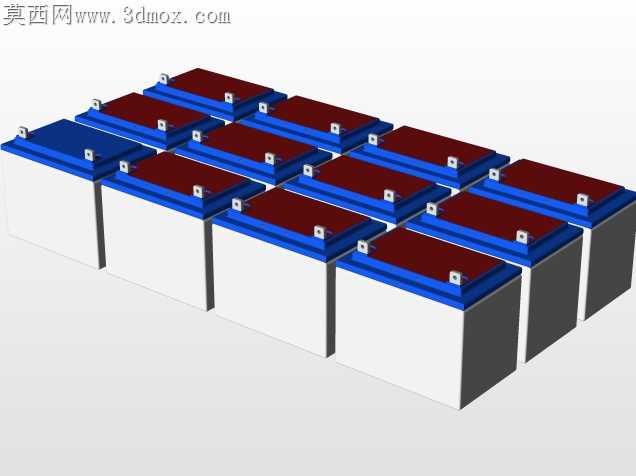

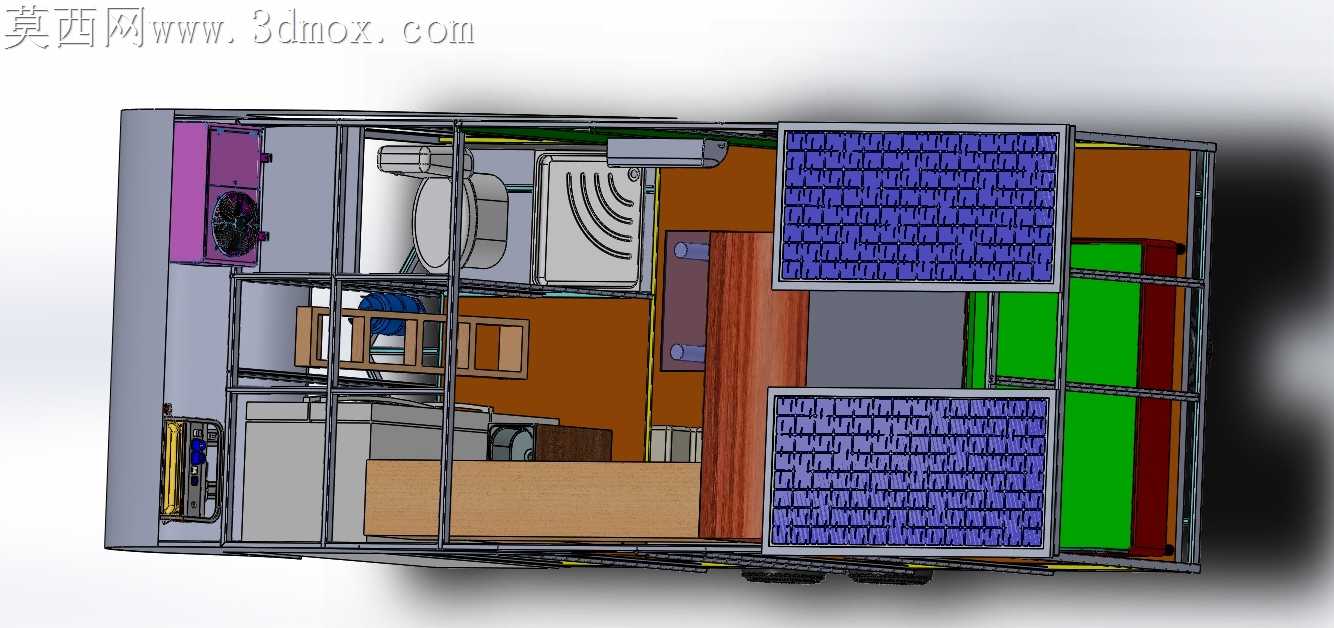

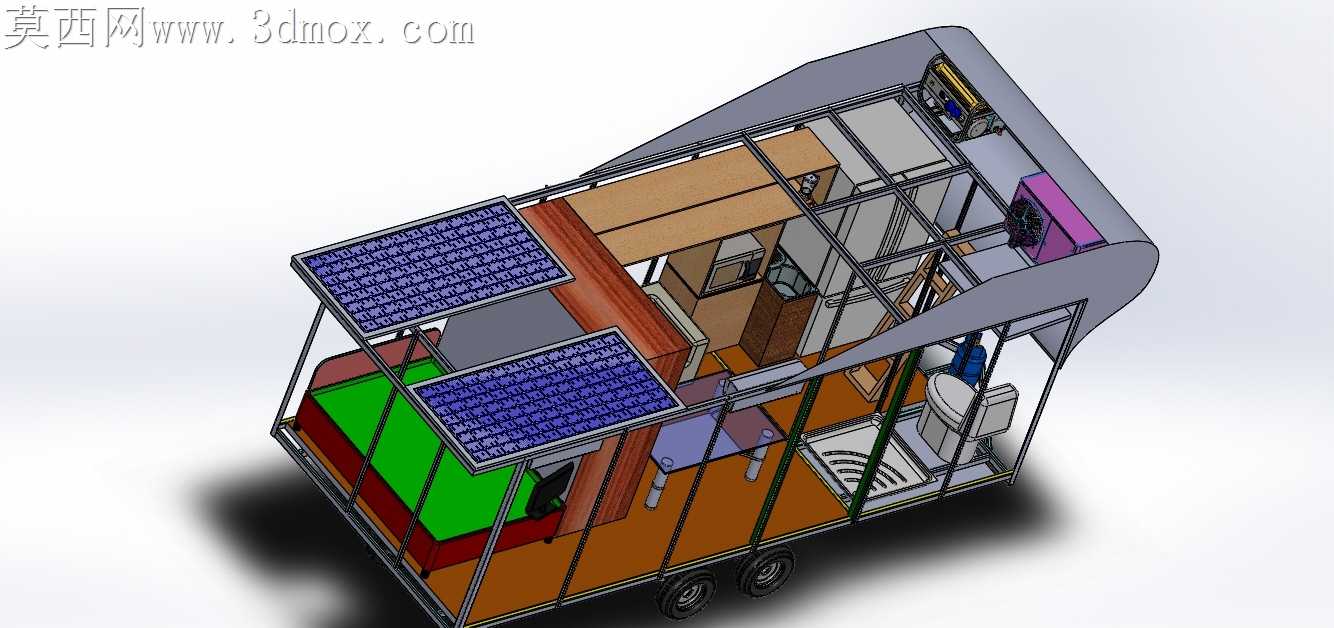

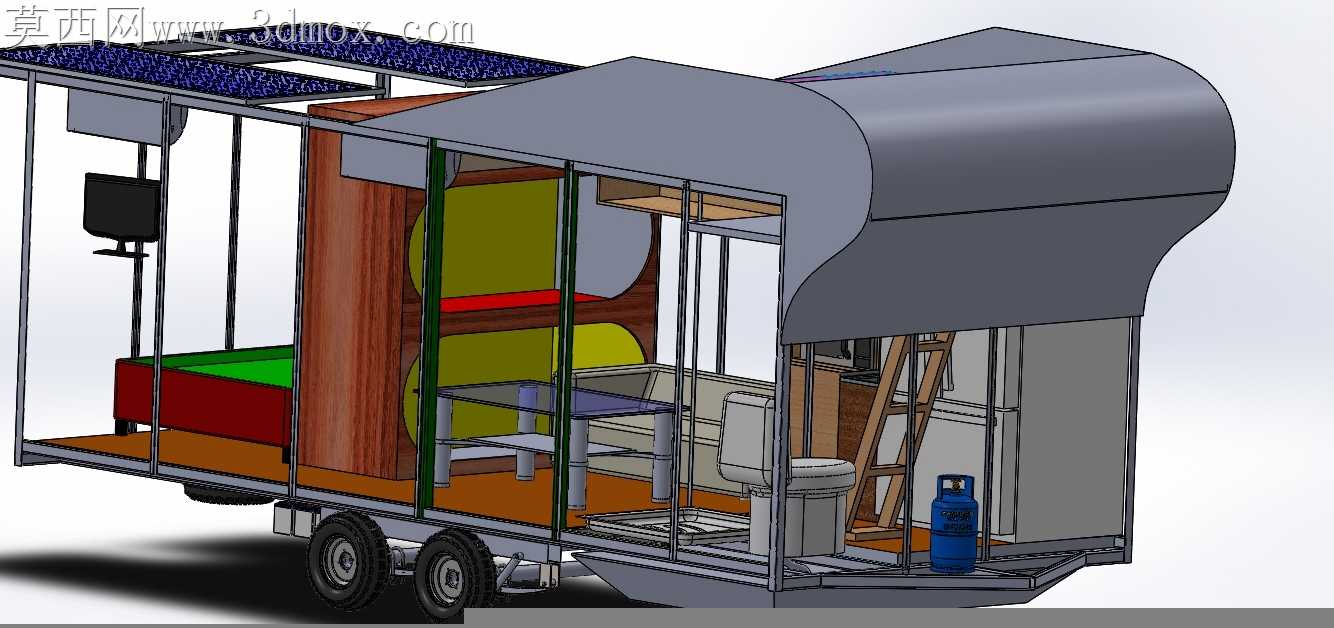

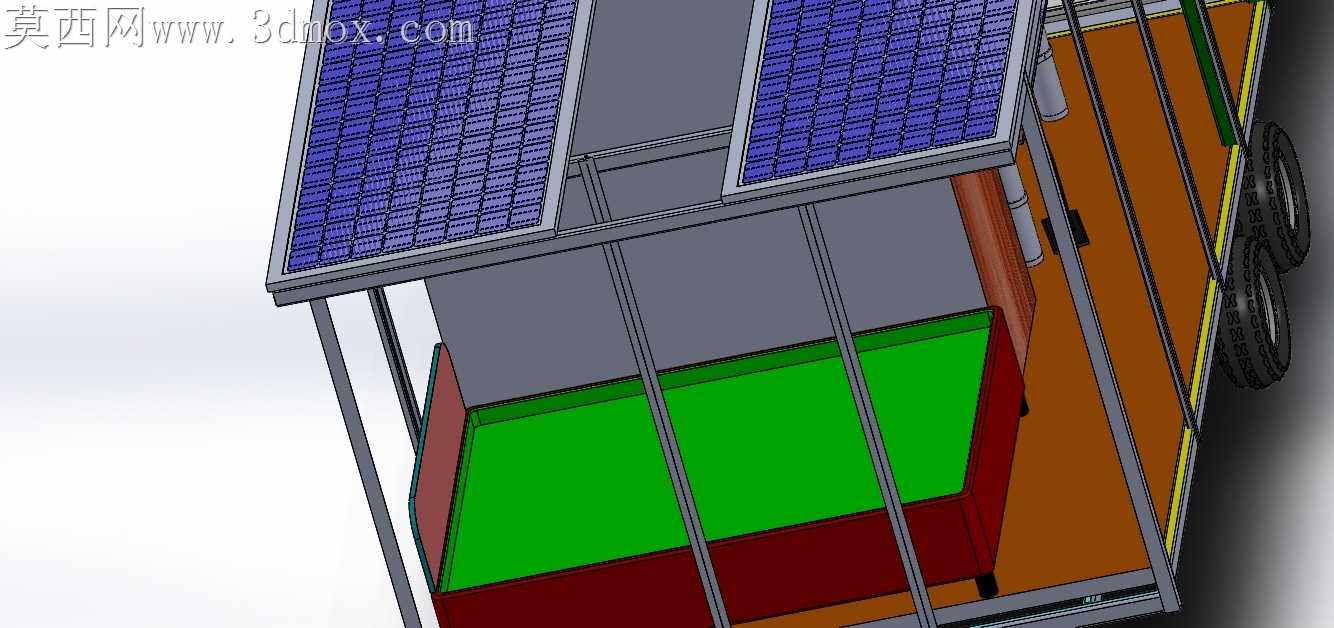

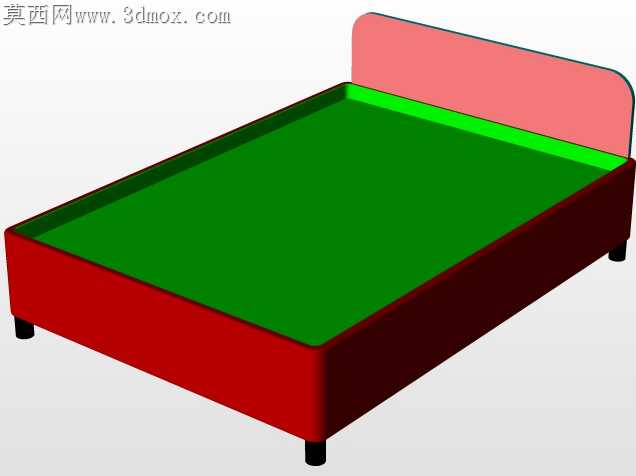

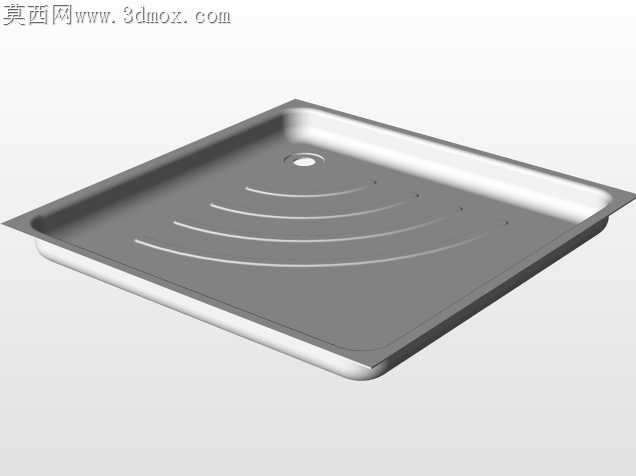

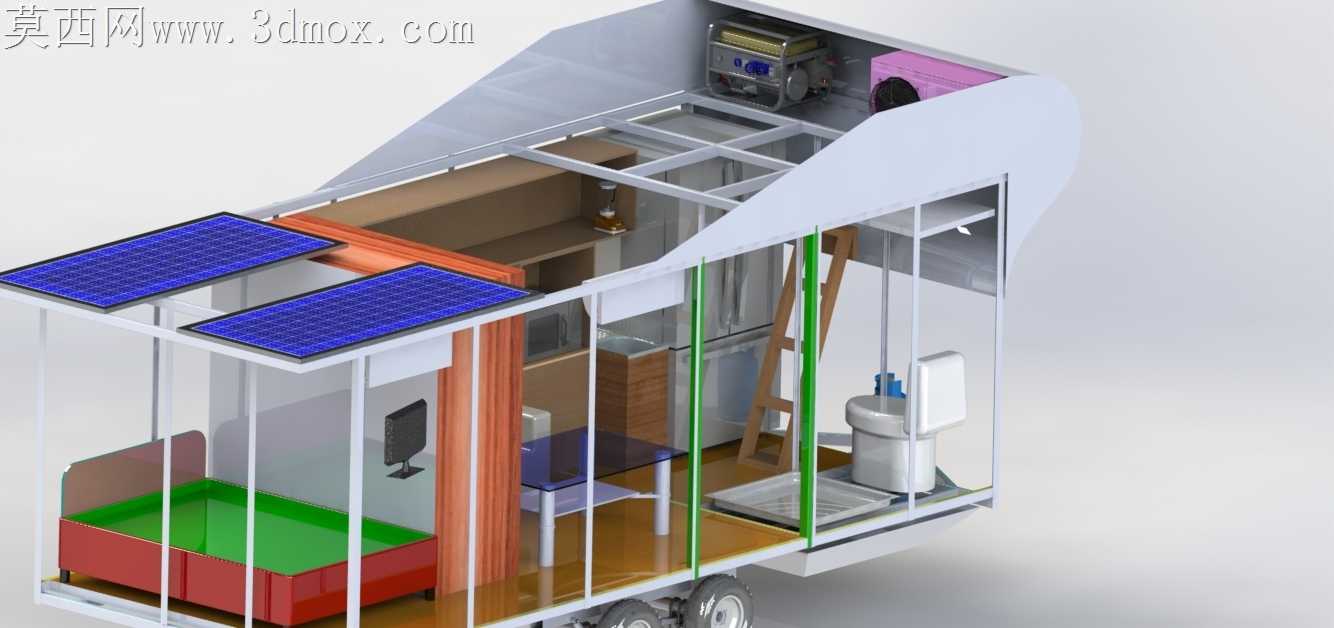

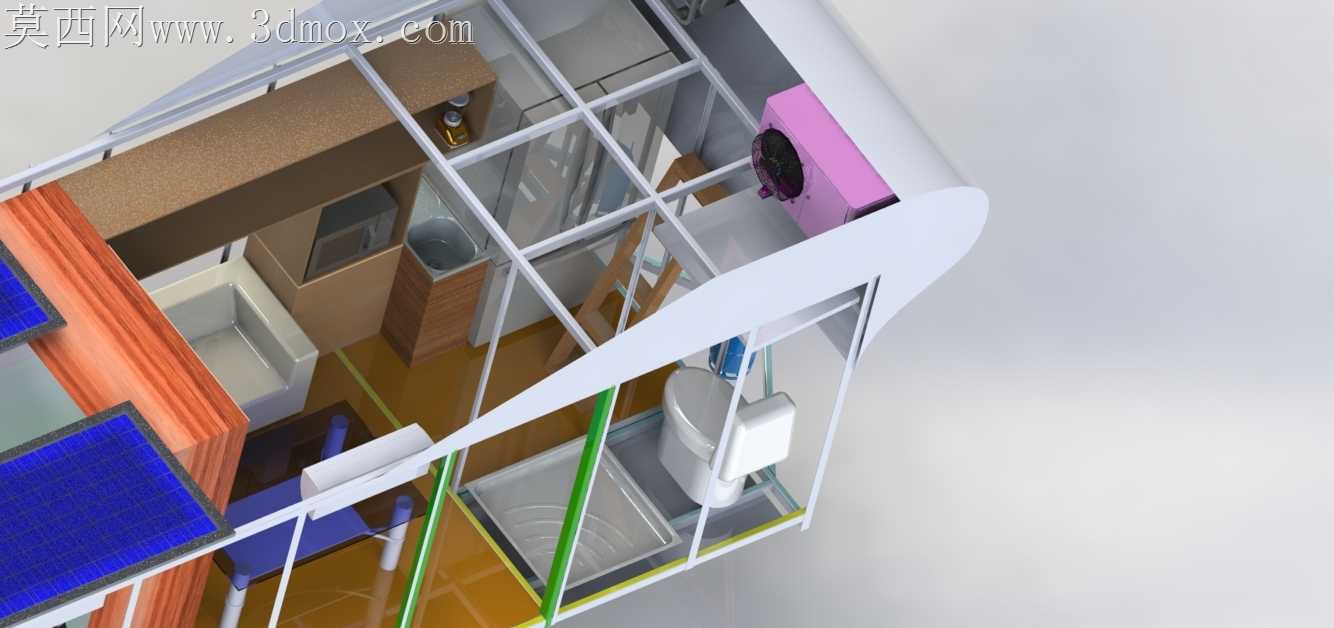

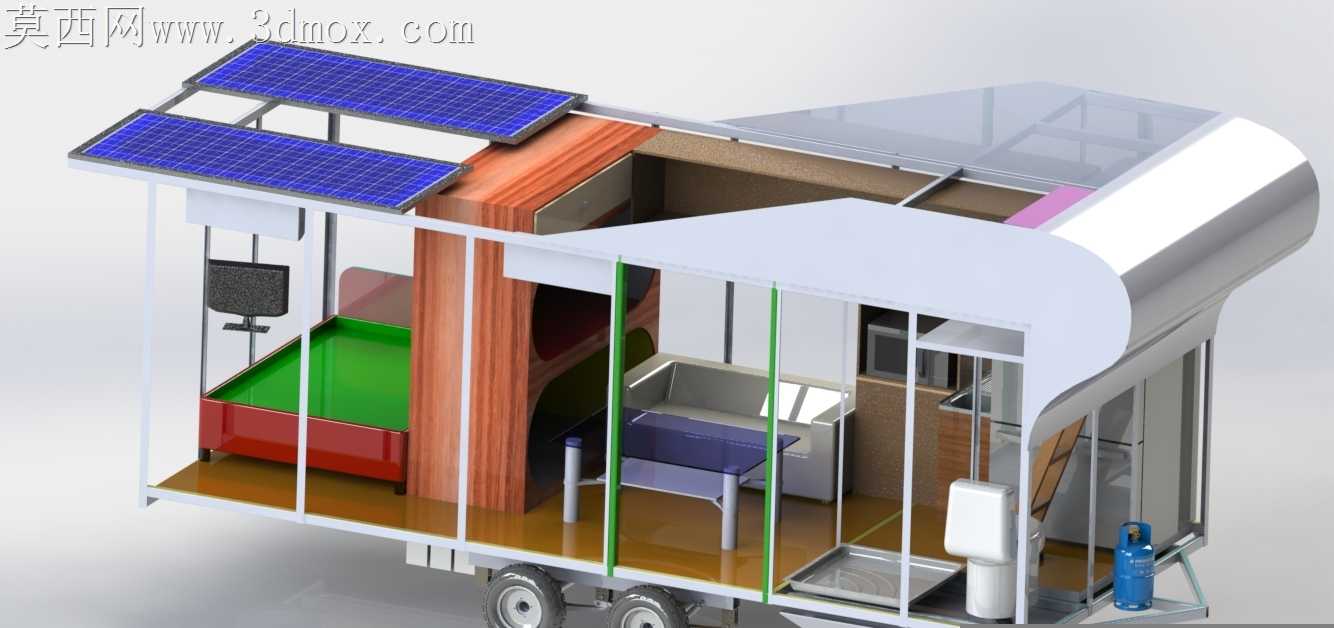

夹层复合墙板与卡车底盘的连接位，是这类低成本旅居车最容易出现应力开裂的位置，常规设计直接把墙板螺栓锁接在底盘纵梁上，行驶过程中来自路面的颠簸振动会直接传导到墙板拼接缝，不出三万公里就会出现墙板脱层、密封胶开裂漏雨的问题。这套设计里特意在墙板底部预埋了一圈镀锌钢衬框，衬框和底盘纵梁之间垫了5mm厚的丁基橡胶减震垫，螺栓穿过衬框、减震垫再锁入纵梁预留的焊接螺母，既避免了复合板材直接承受剪切力，也能过滤掉路面传来的高频振动，连车内吊柜的固定位都提前在墙板里预埋了实木垫块，不会出现后期装吊柜时螺丝打穿墙板、握钉力不足的问题。车顶的太阳能板安装架没有用常见的铝合金型材拼接，而是直接折弯成一体化的Z型支架，支架和车顶之间留了30mm的通风间隙，既能降低太阳能板工作时的温度提升发电效率，也能避免夏天车顶暴晒后热量直接传导进车内，支架固定位全部做了凸起的防水翻边，不用额外打厚厚的密封胶就能杜绝漏水隐患，后期更换太阳能板也不用破坏车顶防水层。车内的功能区排布没有追求花哨的造型，卫浴区靠车尾侧墙设置，马桶和淋浴区共用一个排水地漏，清水箱和污水箱直接挂在底盘尾部的支架上，管路长度不到一米，既减少了冬季管路冻堵的风险，也能降低管路漏水的排查难度。中部的会客区卡座和下方的储物箱做成一体化结构，桌面降下后能拼成临时卧床，靠近车头侧的休息区床架直接用钢方管焊接在底盘预埋的支架上，床板下方留足了24块铅酸电池的安装空间，电池组的走线全部走底盘预留的穿线孔，和车内生活区完全隔开，避免电池漏液、线路过热带来的安全隐患。登车的木梯直接卡在卫浴区和休息区的隔墙之间，不用额外做固定结构，需要挪动维护电池或者检修车顶设备时可以直接取下，隔墙内部也预埋了钢衬，靠梯时不会出现墙板晃动的问题。车身侧窗全部用内嵌式的推拉窗，窗沿比外凸式的窗少了一圈打胶的密封位，长期使用后老化漏雨的概率低很多，窗帘轨道直接固定在墙板内侧的预埋木条上，拉动窗帘时不会出现轨道脱落的问题。
