家具固定用L型塑料连接角码结构设计

日常家具装配场景里，这类L型塑料固定角码的使用频率极高，不管是板式家具的层板与侧板衔接、柜体背板与框架的直角加固，还是小型置物架、模块化收纳单元的边角连接，都能看到这类结构件的身影。不同于金属角码的冷硬质感，塑料材质的角件在和密度板、颗粒板这类人造板材接触时，不会因为硬接触刮花板材饰面，也不会在温湿度变化时和板材产生明显的形变差导致连接松动，适配多数民用家具的装配需求。

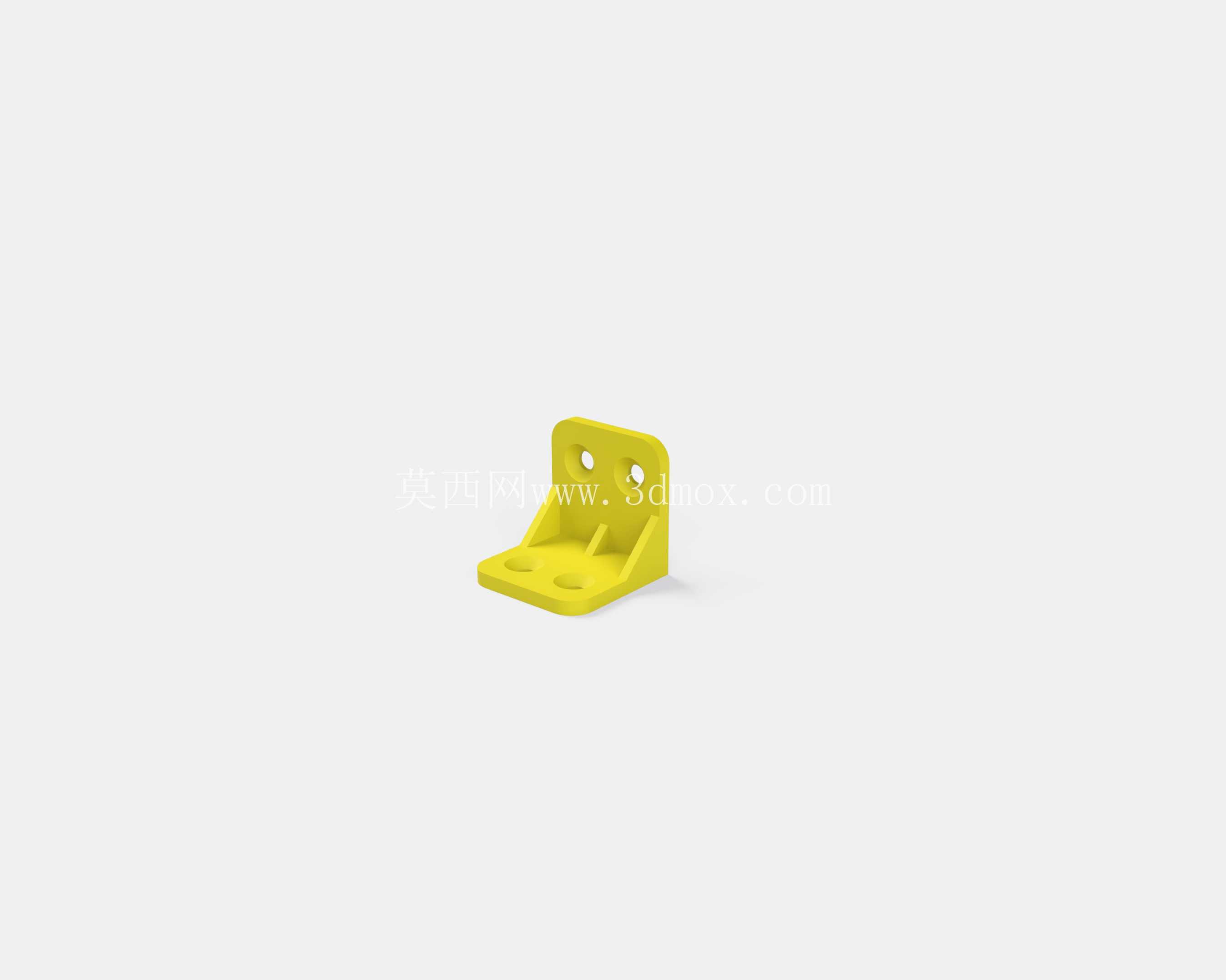

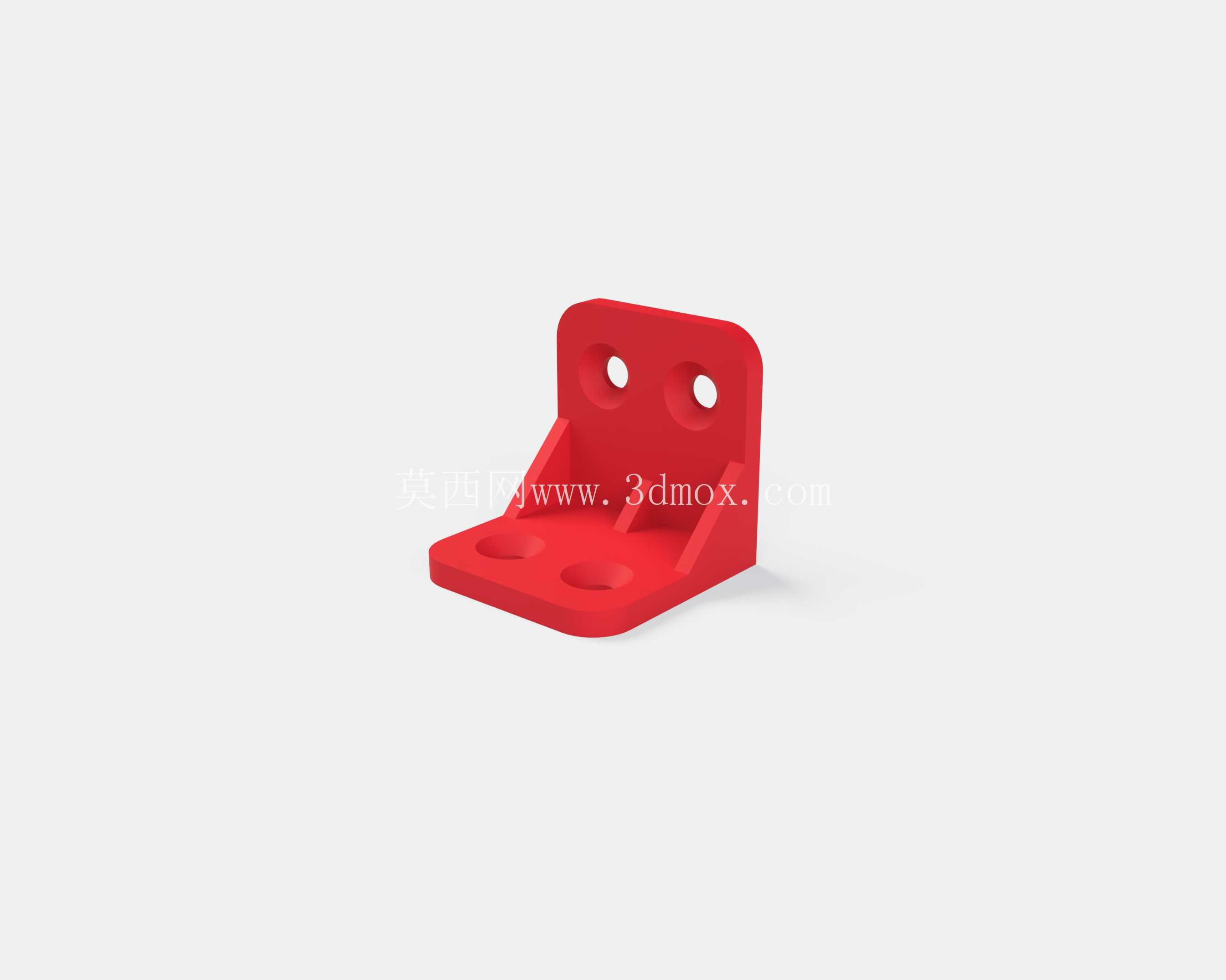

从功能特性上看，这个角件采用垂直折弯的L型结构，两个互相垂直的安装面分别承担不同方向的载荷：竖直面上的两个通孔用于和垂直立面（比如家具侧板、墙面基层）做固定连接，水平面上的两个沉孔则用于承托水平构件（比如层板、托臂），沉孔设计可以让安装螺丝的头部完全埋入零件表面，不会突出刮蹭放置在层板上的物品，也能避免螺丝外露影响装配后的整体美观度。两个安装面之间设置的三角加强筋，是整个零件的核心受力强化结构，直角连接处是角码受力时应力最集中的位置，不加筋的情况下塑料件很容易在长期载荷下出现直角处开裂、折弯角度变大的问题，顺着载荷传递方向布置的加强筋，能把竖直面受到的拉拔力、水平面受到的下压力均匀分散到整个零件本体上，大幅提升角件的承重上限，避免局部应力过载导致的结构失效。

设计这类塑料固定件的时候，首先要匹配家具常用板材的厚度参数，常规民用板式家具的侧板厚度多为16mm、18mm两种规格，因此角码竖直面的宽度不能超过板材厚度，不然安装后角件会突出板材边缘，影响后续的封边或者邻板装配。安装孔的孔径设计要适配常用的自攻螺丝规格，一般选4mm或者5mm的孔径，既可以让螺丝顺利攻入，又能保证螺丝和塑料孔壁之间有足够的咬合摩擦力，不会因为孔太大导致螺丝滑牙、连接失效。水平面上的沉孔深度要和常用螺丝的头部厚度匹配，保证螺丝锁紧后头部完全低于零件表面0.2-0.3mm，预留出少量的装配误差余量，避免因为零件注塑时的微小尺寸偏差导致螺丝头突出。零件的所有外边缘都做了R1左右的圆角处理，一方面是注塑工艺的要求，避免尖角位置出现应力集中导致注塑件开裂、填充不满，另一方面也能避免安装时锋利的边角划伤操作人员的手，提升装配过程的安全性。

从安装边界来看，这个角码的水平安装面长度控制在30mm左右，竖直面高度和水平段长度匹配，不会因为尺寸过大占用过多的柜体内部空间，也不会因为尺寸太小导致安装孔距过近、固定时板材出现开裂。安装时两个竖直孔的中心距要保持在合理范围，避免两个螺丝距离太近导致板材局部握钉力下降，水平面上的两个孔位要和竖直孔位错开布置，让四个安装点的受力分布更均匀，不会出现所有螺丝都集中在直角附近的情况。零件的壁厚设计保持均匀，基本维持在2.5mm左右，加强筋的厚度比主体壁厚薄30%左右，避免注塑时因为壁厚不均出现缩痕、气泡等成型缺陷，同时也能减少零件冷却时的形变，保证两个安装面的垂直度，避免安装后出现层板倾斜、衔接缝隙过大的问题。

这类塑料角码相比传统的金属连接角件，还有一个明显的优势就是自重更轻，批量装配时不会给整体家具增加过多的额外重量，同时塑料本身的绝缘特性，也让它可以用在一些有简易绝缘需求的轻型设备机架固定场景里，不会像金属角件那样存在导电、锈蚀的隐患。在一些潮湿的使用场景，比如卫浴空间的置物架固定，选用工程塑料材质的角码也不会像铁质角码那样容易生锈污染墙面或者板材，使用寿命更长。设计时还要考虑注塑生产的脱模需求，所有沿脱模方向的面都设置了合理的脱模斜度，避免脱模时拉伤零件表面，孔位的抽芯结构也要尽量简单，减少模具的复杂程度，降低批量生产的成本。
