轨道客运机车车头结构三维设计

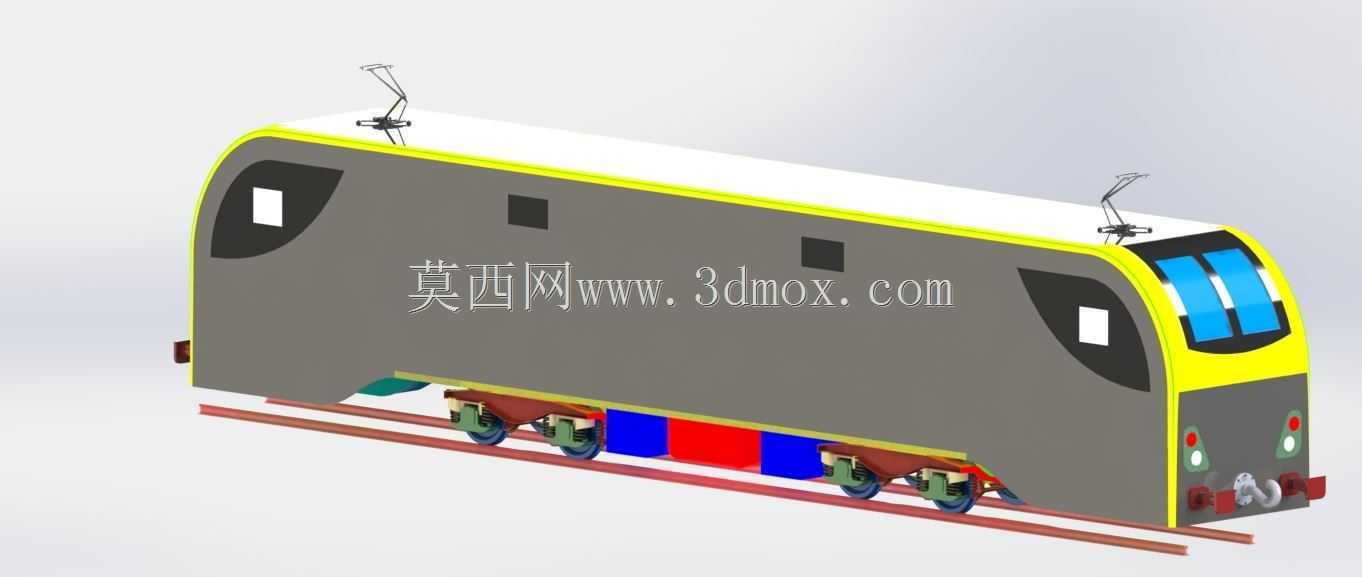

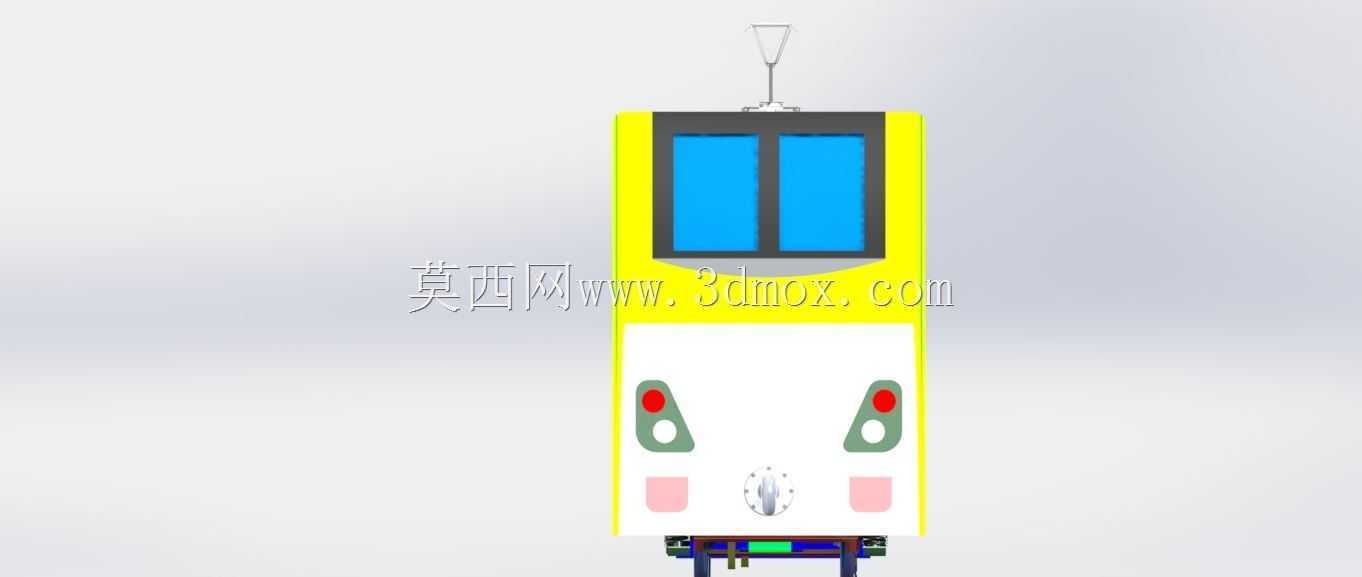

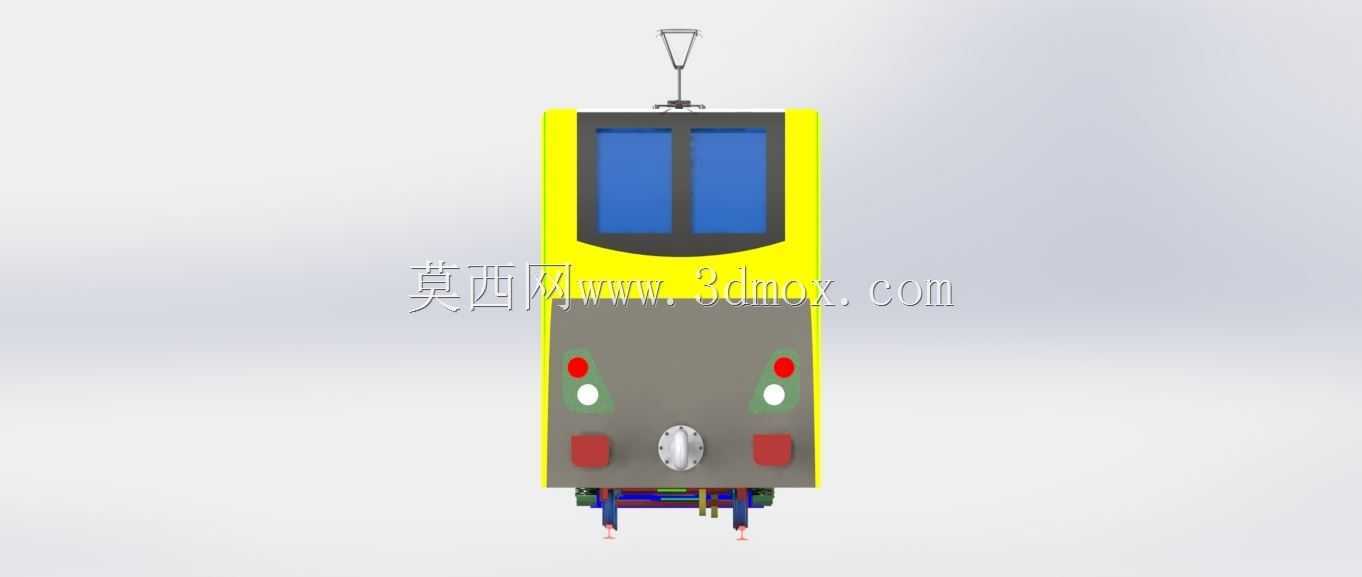

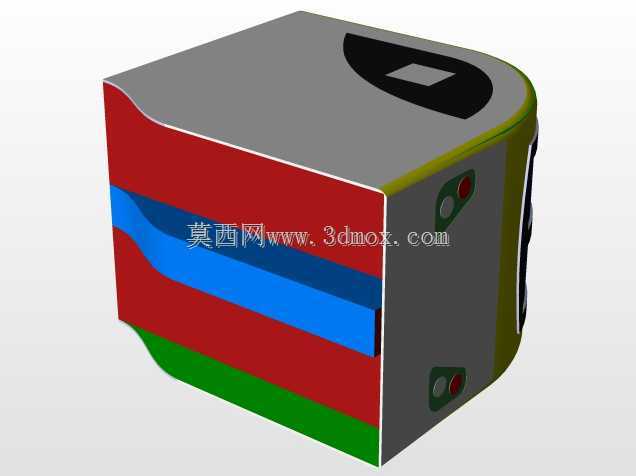

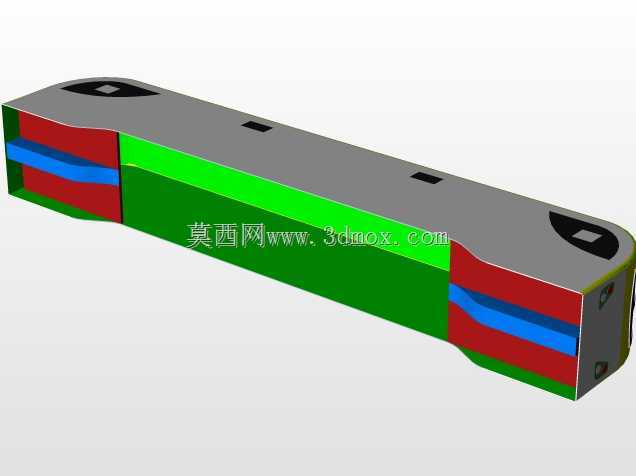

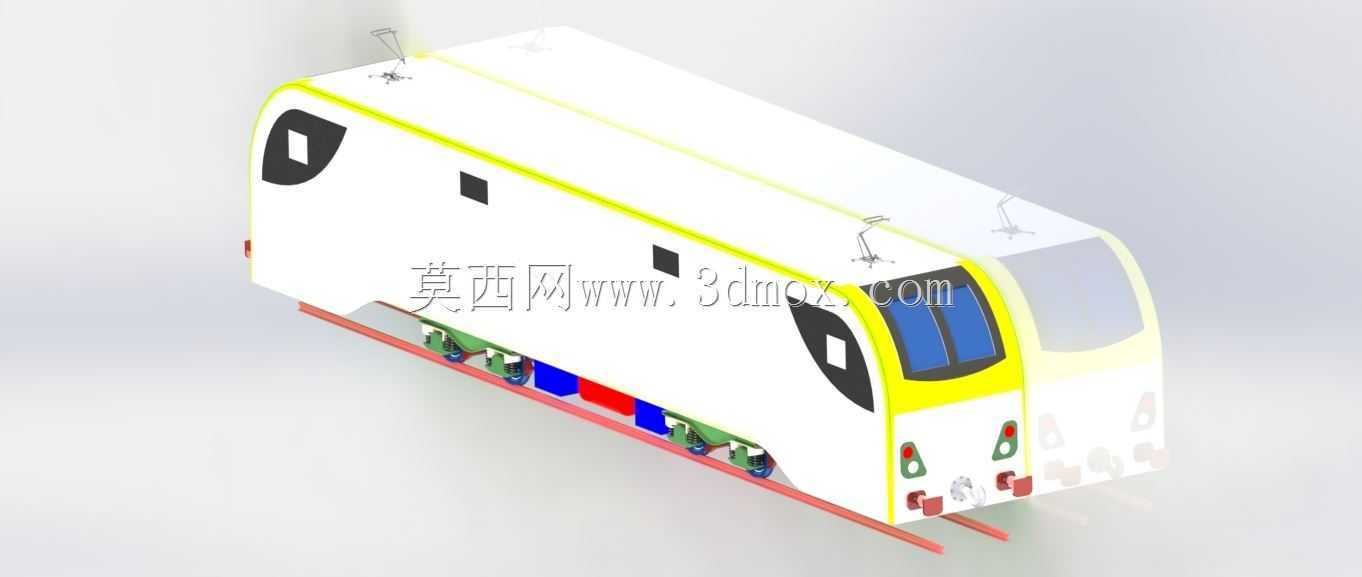

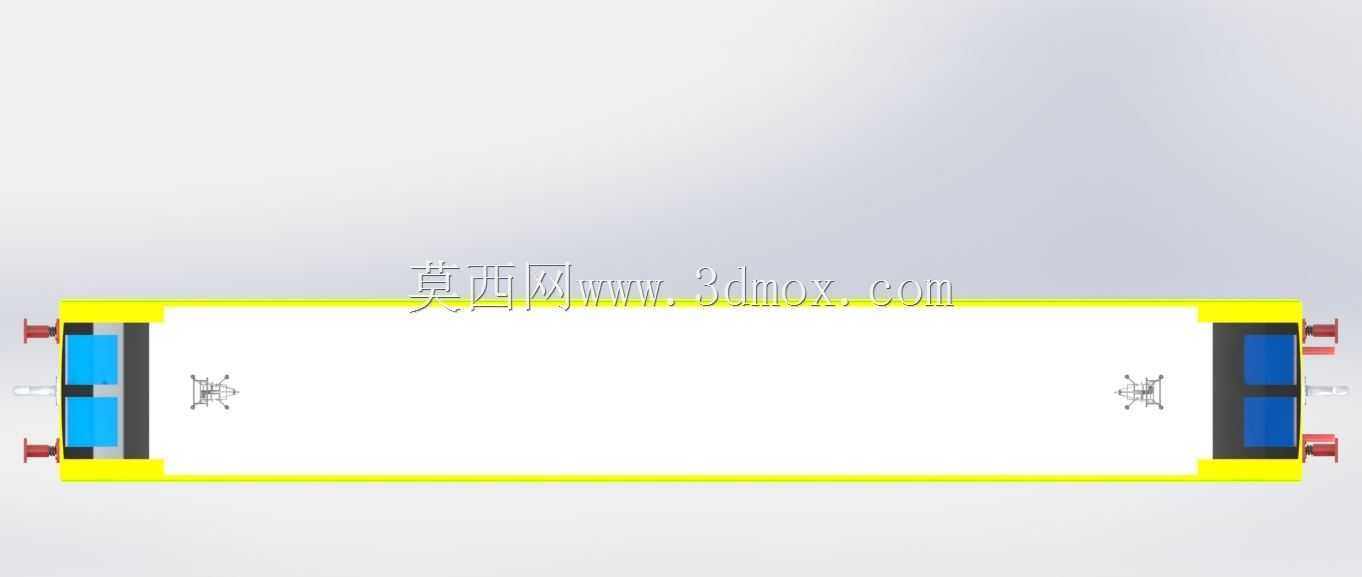

　　该轨道机车车头的三维结构设计，首先围绕干线客运的实际运营场景展开，车头前端采用流线型弧面过渡设计，可有效降低高速运行时的空气阻力，减少运行过程中的气动噪声，适配干线铁路120-160km/h的常规运营速度区间。车头顶部预留受电弓安装基座，基座位置与车顶高压线缆走线槽一体化设计，避免后期加装时破坏车顶密封结构，受电弓升降行程与车顶安全绝缘距离经过匹配校核，保证升弓后与接触网的贴合压力处于合理区间，降弓后整体高度不超出车辆限界要求。车头两侧设置嵌入式司机室瞭望窗，窗体采用倾斜安装角度，可减少夜间会车时的灯光反射对司机视线的干扰，窗体周边的密封槽与车体蒙皮采用一体化成型设计，提升整车的防水防尘性能，适配复杂天气下的长距离运营需求。

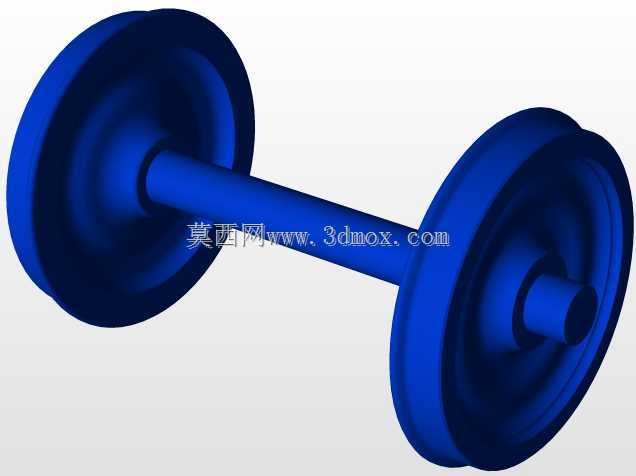

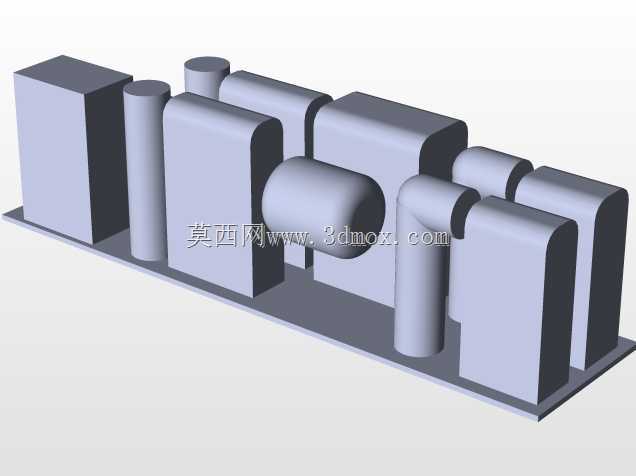

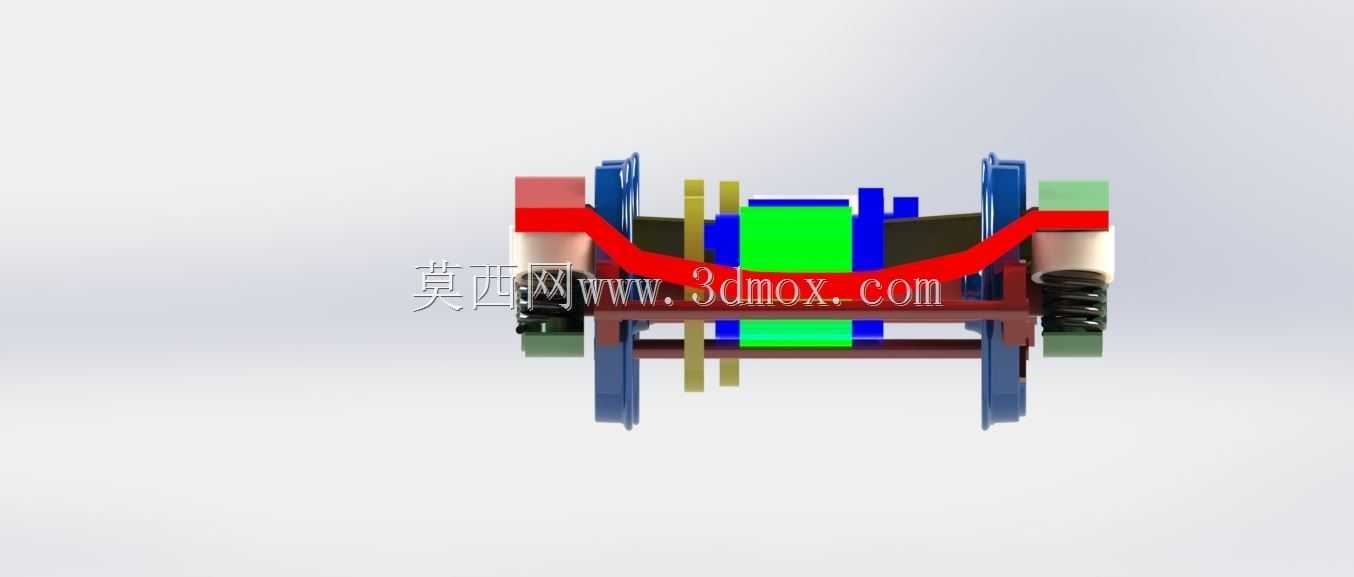

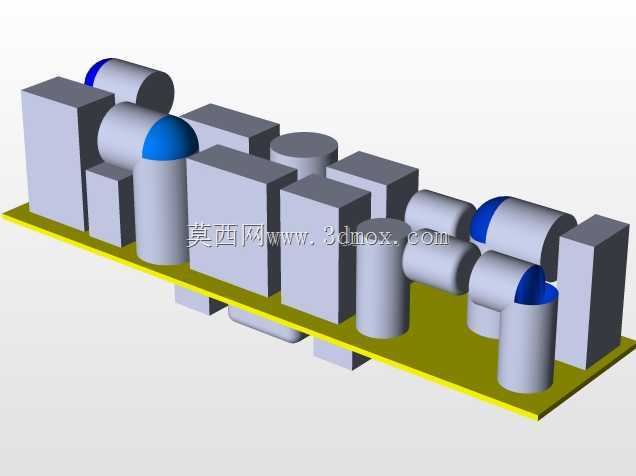

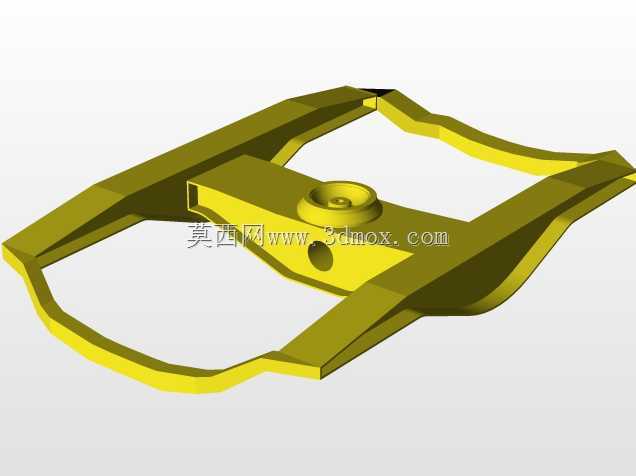

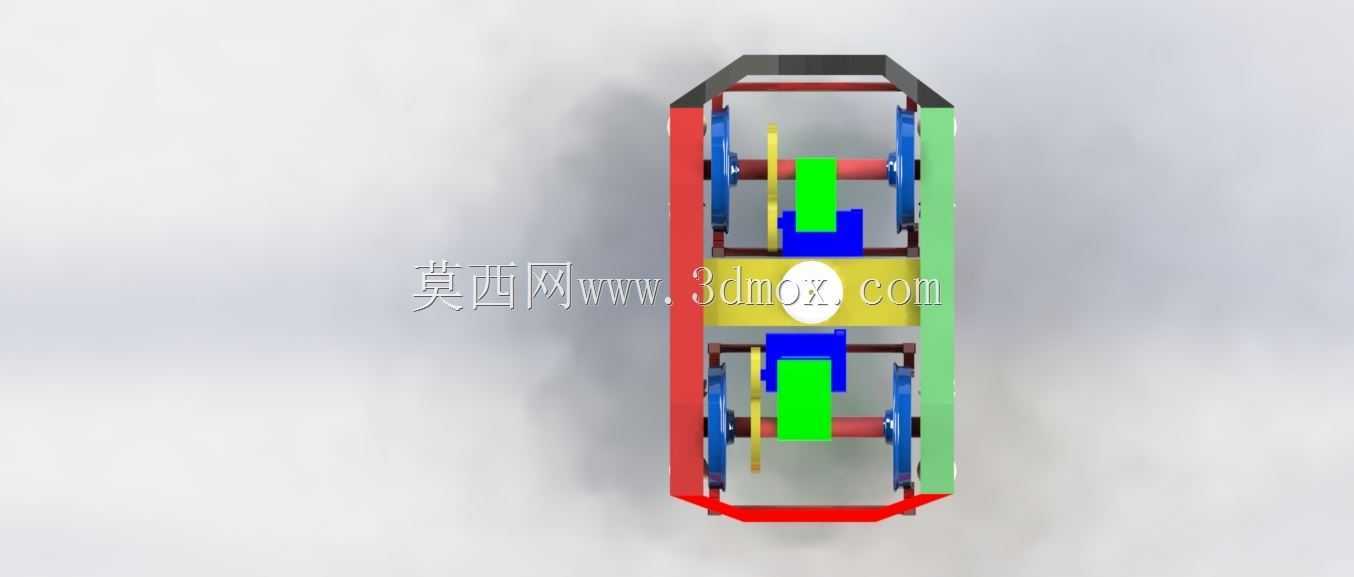

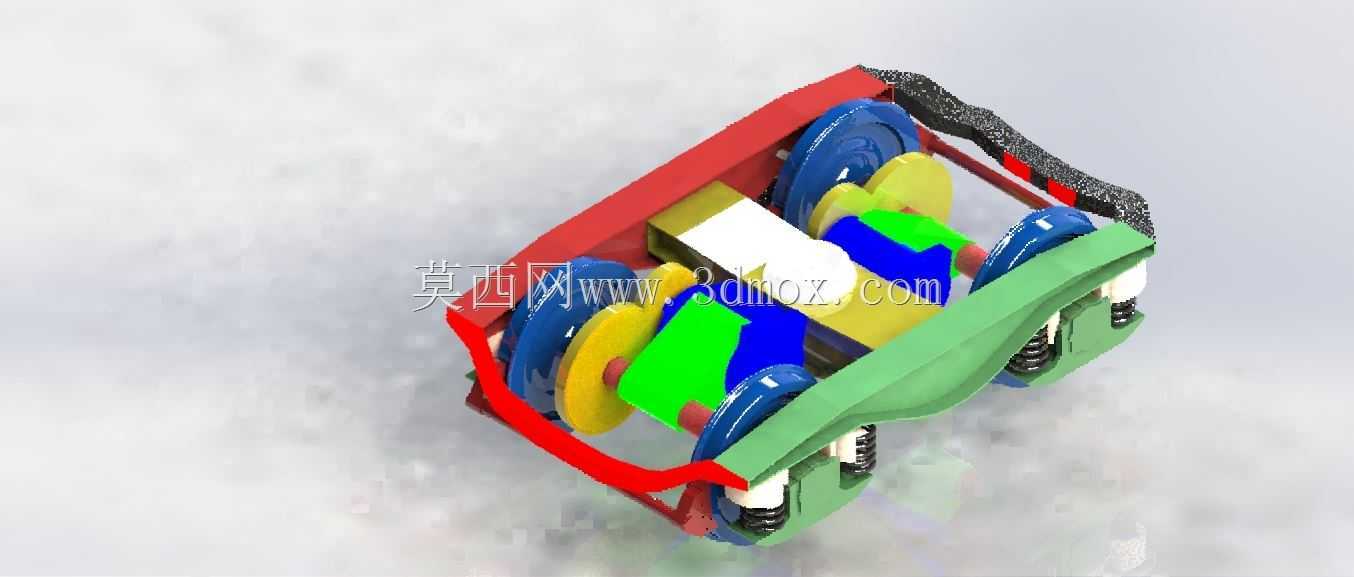

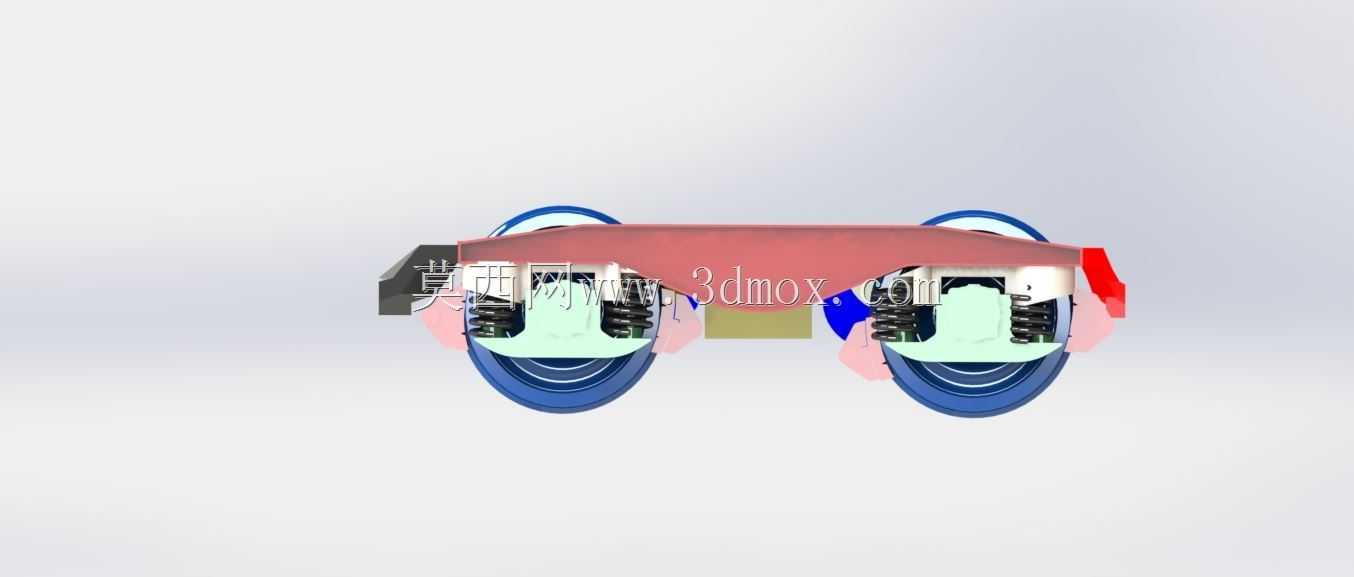

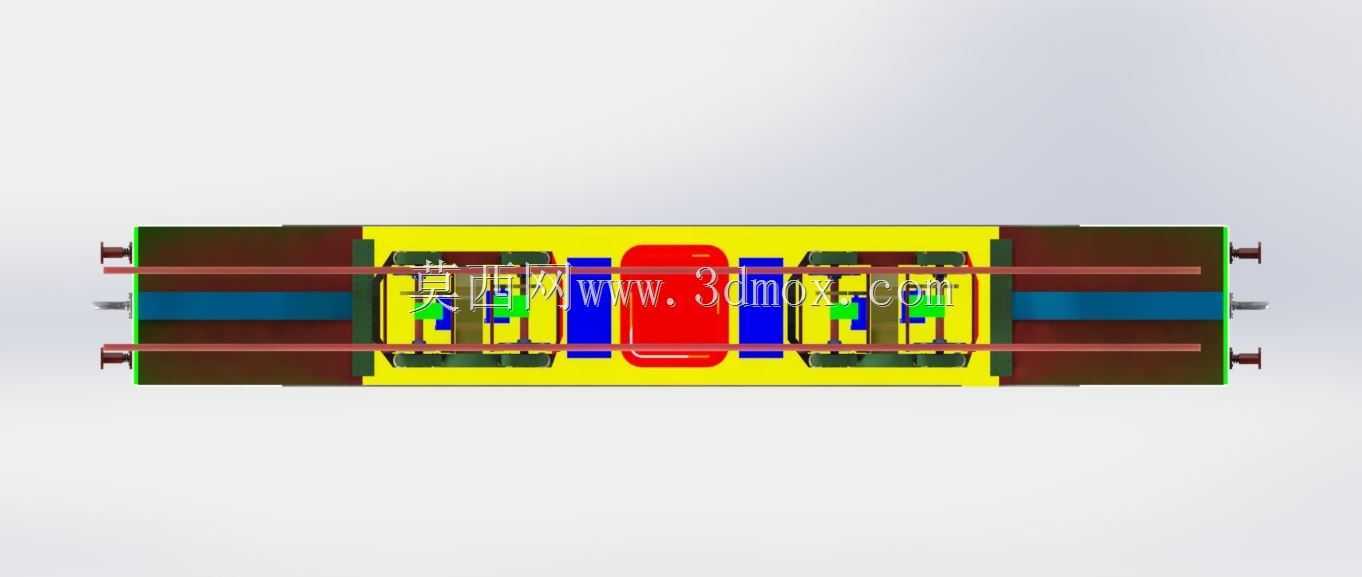

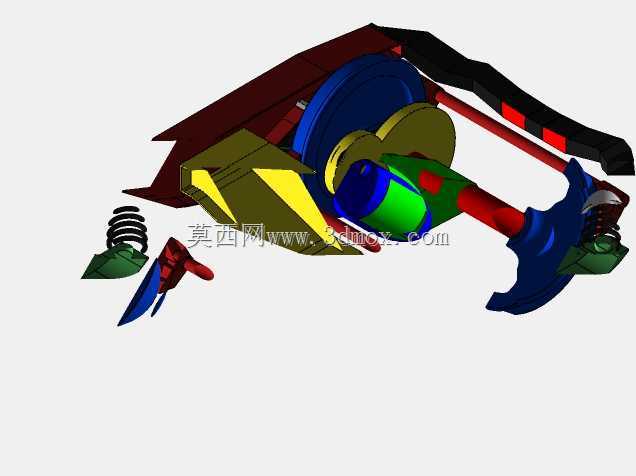

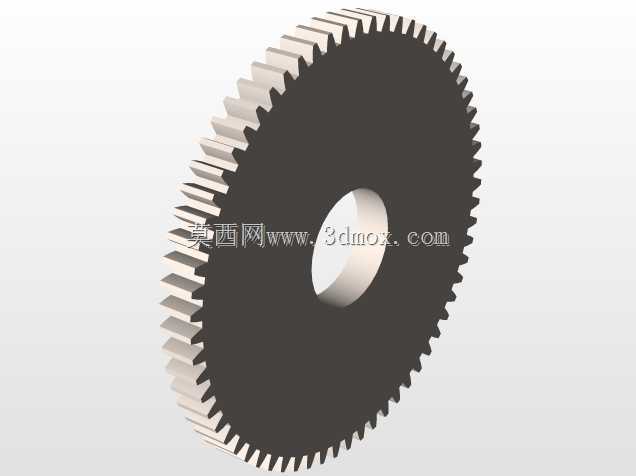

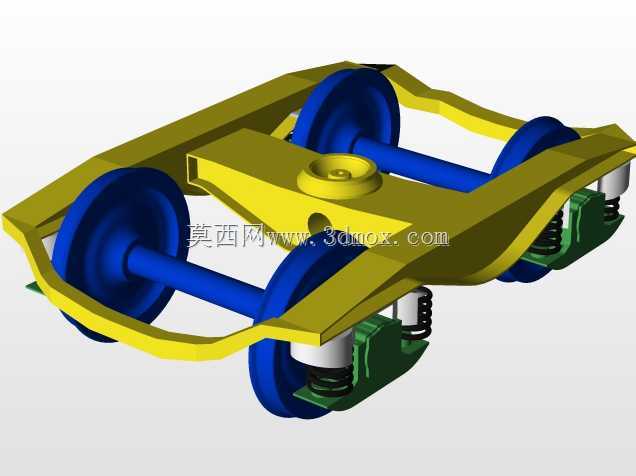

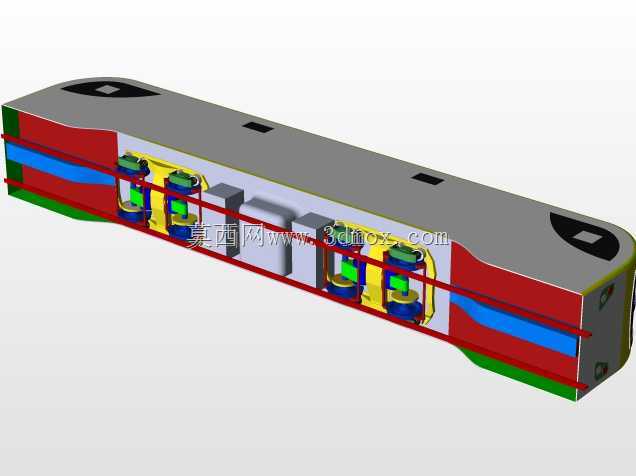

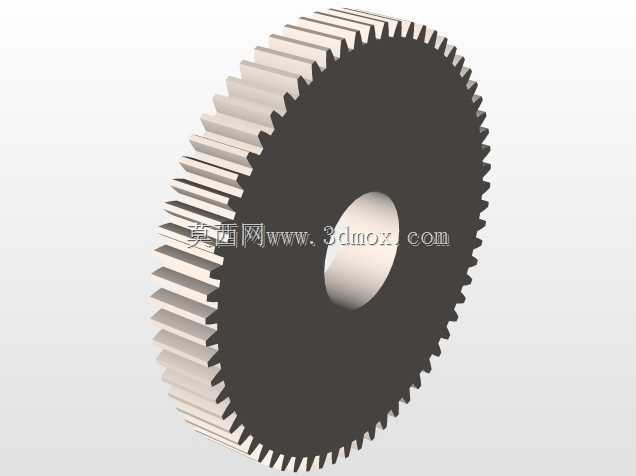

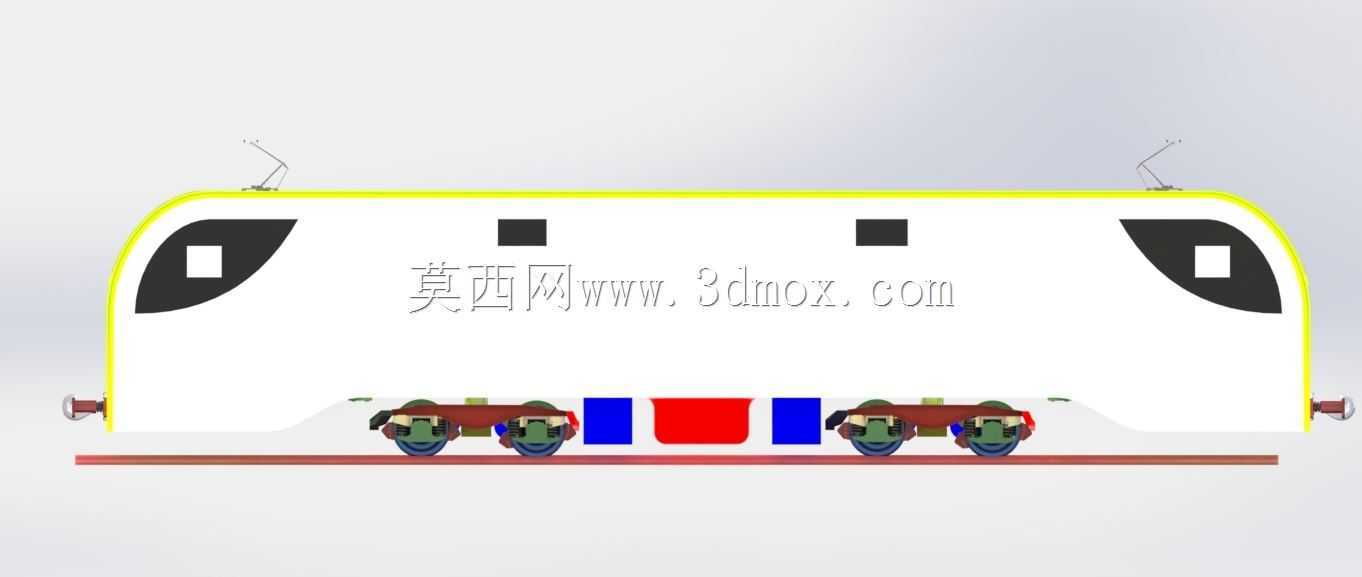

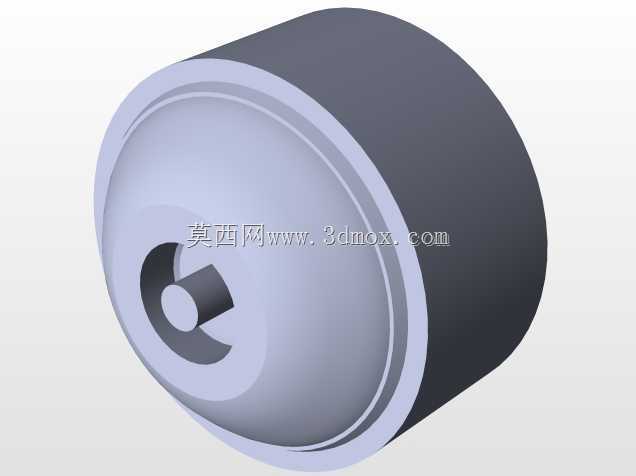

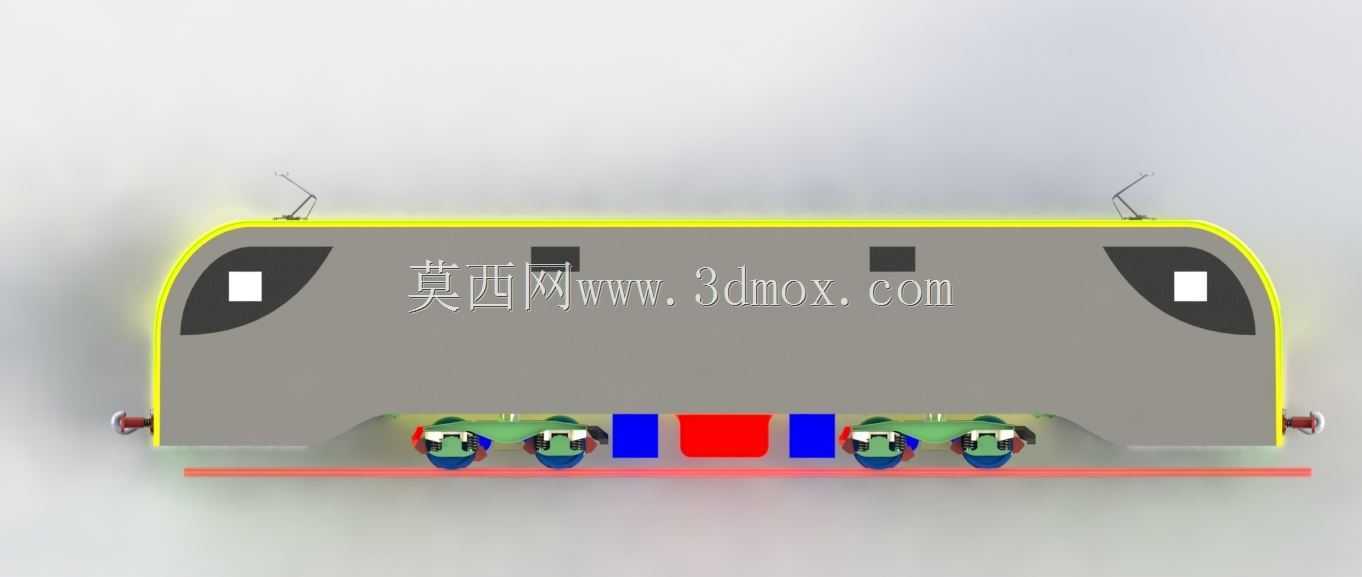

　　走行部采用两台两轴转向架结构，转向架与车体之间通过二系空气弹簧连接，可有效缓冲线路不平顺带来的振动冲击，提升运行平稳性；转向架上集成驱动齿轮箱、基础制动单元、轮对轴箱等部件，各部件的安装接口位置经过精准匹配，齿轮箱的传动比适配机车牵引特性曲线，保证启动阶段有足够牵引力，高速运行时电机处于高效工作区间。车体下部的设备舱采用模块化布局，依次排布牵引变流器、辅助供电单元、制动风缸等核心设备，各设备的安装支架与车体底架的承载梁直接连接，设备之间预留足够的通风散热间隙与检修操作空间，日常维护时可直接打开舱门完成部件更换，无需拆解周边结构。车头前端设置车钩安装座与缓冲器安装腔，车钩中心高度符合铁路车辆连挂标准，可与同制式的客运车厢、

　　调车机车完成可靠连挂，缓冲器的行程与吸能参数经过匹配，可吸收连挂作业时的冲击能量，避免车体结构受损。司机室内部的操纵台布局按照人机工程学设计，常用操纵按钮、显示屏均设置在司机坐姿可及范围内，司机室地板采用阻尼减震结构，可降低走行部传递上来的振动与噪声，提升长时间驾驶的舒适度。整车的外形轮廓完全符合标准轨距铁路的机车车辆限界要求，在曲线半径最小300m的线路上运行时，车体端部与侧面均不会超出限界边界，可适配国内绝大多数普速铁路线路的通行条件。设计过程中对车体承载结构做了等强度校核，底架的边梁与横梁采用箱型焊接结构，可承受纵向1500kN的压缩载荷与1000kN的拉伸载荷，满足机车重联运行时的承载要求；

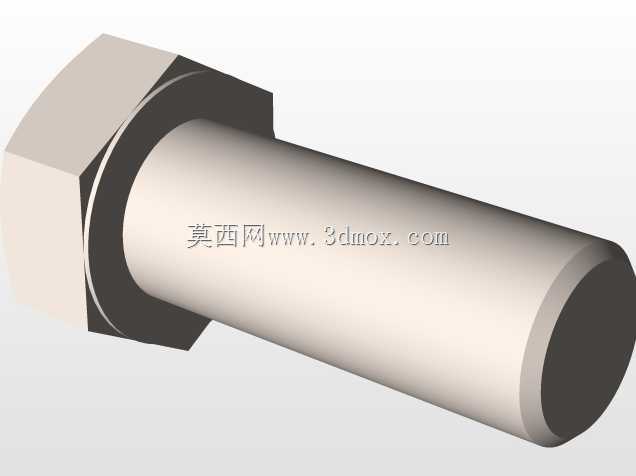

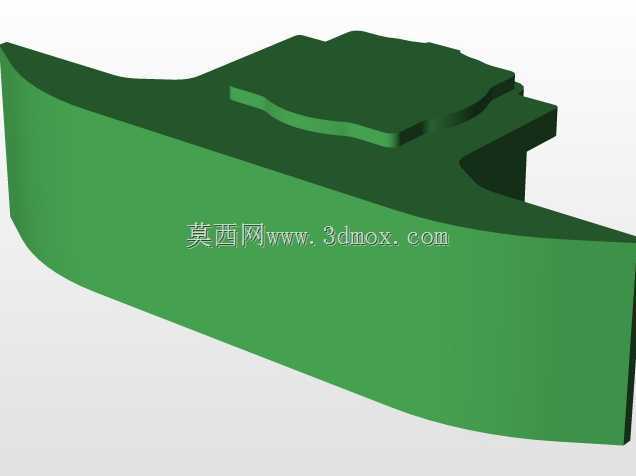

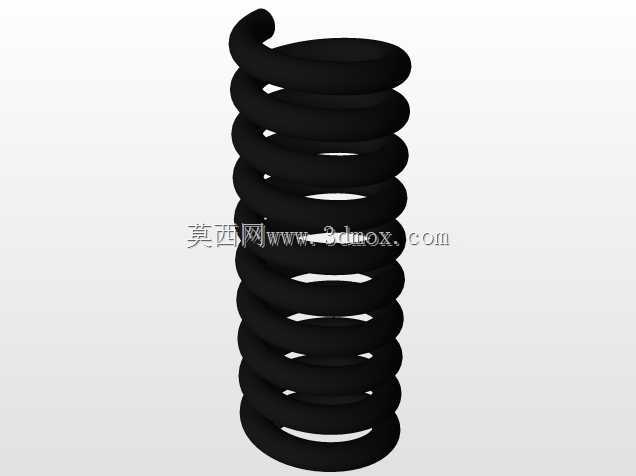

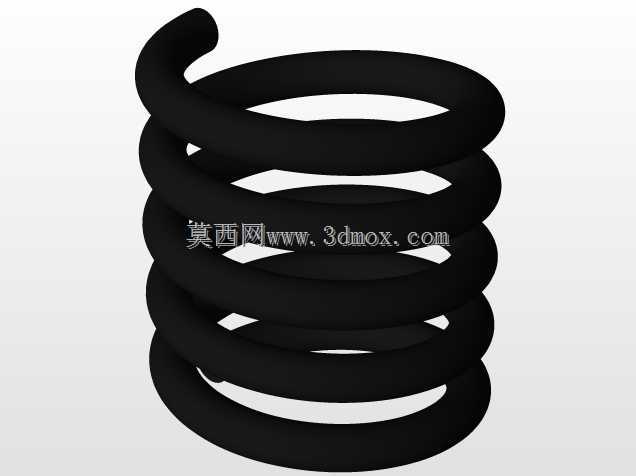

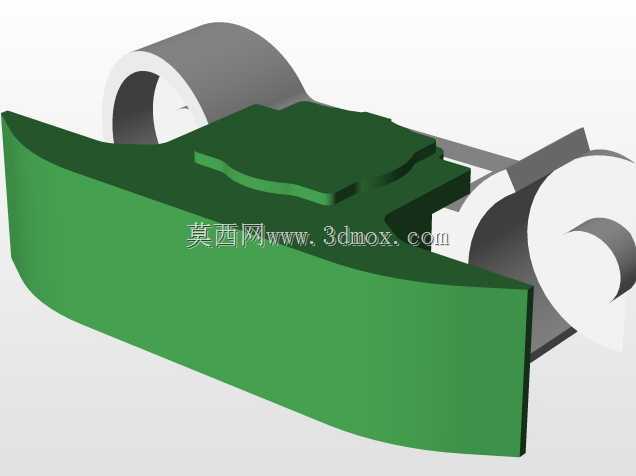

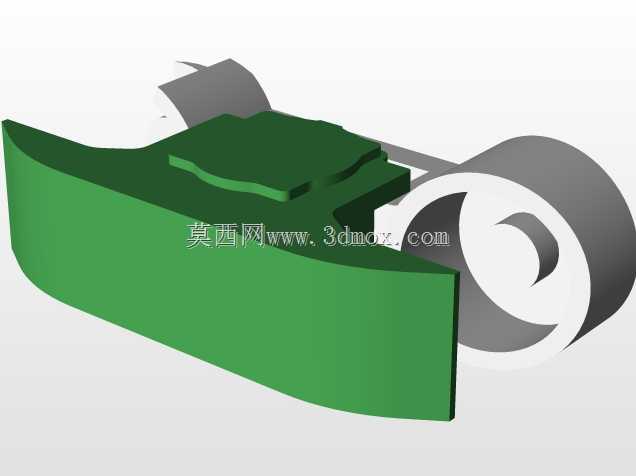

　　车顶的圆弧蒙皮采用薄壁钢板压型成型，在保证结构刚度的同时控制整车自重，降低轴重对线路的压力。转向架的一系悬挂采用钢弹簧加液压减震器的组合结构，可过滤轮对传递的高频振动，二系悬挂的横向减震器与抗蛇行减震器配合，抑制机车高速运行时的蛇行运动，保证运行稳定性。车头前部的排障器采用高强度钢板焊接结构，安装高度符合线路运营要求，可清理轨道上的小型障碍物，避免异物卷入走行部造成设备损坏，排障器与车体之间采用螺栓连接，碰撞损坏后可快速更换。
