同步带传动双轴直线拉丝作业机构

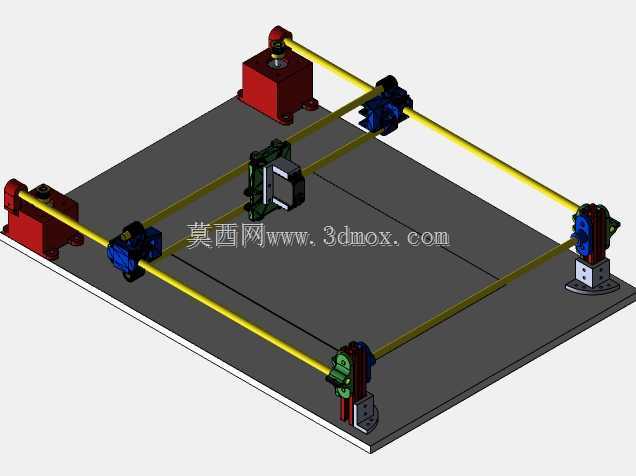

　　这套直线式拉丝作业模组，主要面向细金属线材、工程塑料丝材的表面减径与定径牵引工序，常见于五金制品、线缆加工、3D打印耗材生产的前段产线工位，区别于传统卷筒式拉丝设备的盘绕收线逻辑，该机构采用水平直线布局，可直接对接后续的在线测径、表面涂层、定长切断工位，省去线材反复弯折导向的冗余结构，尤其适配脆性较高、弯折易断的特殊合金丝、碳纤维复合丝材的加工场景。从结构布局来看，整套机构以一块加厚冷轧钢板作为安装基准底板，所有功能组件均直接固定在底板平面上，安装时只需将底板通过底部的四个安装支脚与设备机架的安装面锁附即可，不需要额外搭建支撑框架，对产线集成的空间适配性较强，底板边缘预留的走线槽位可直接容纳动力线、传感器线缆，

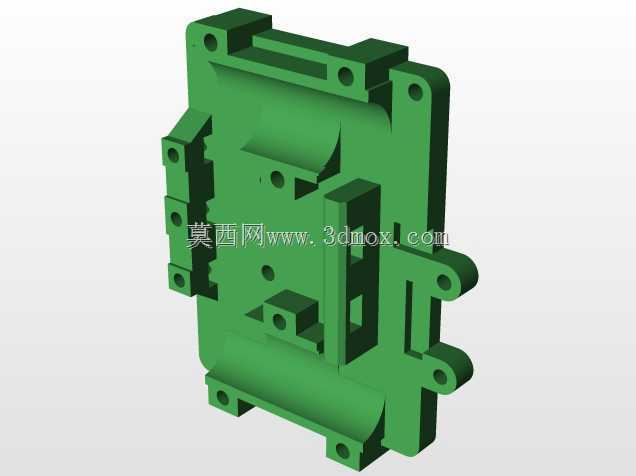

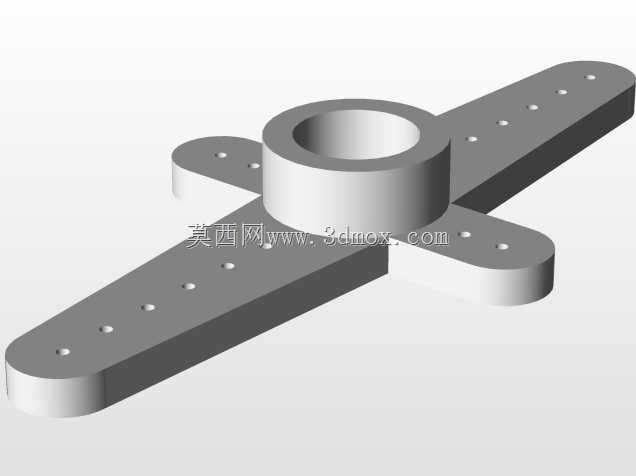

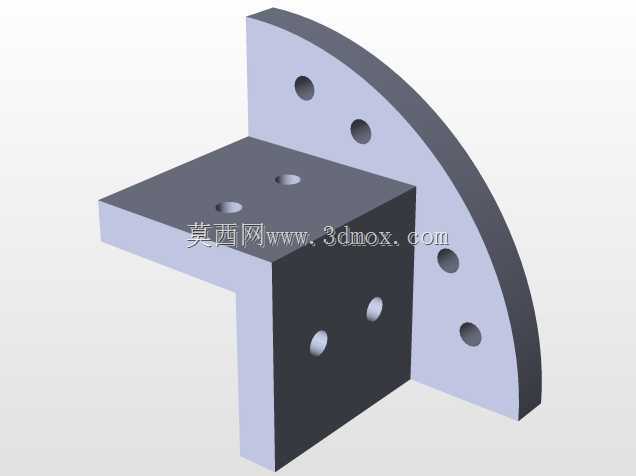

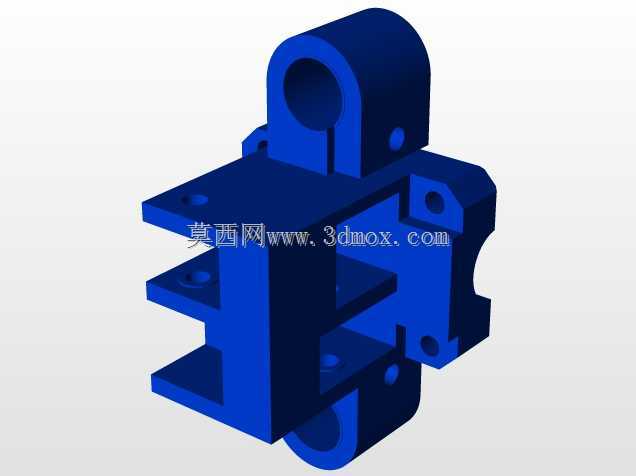

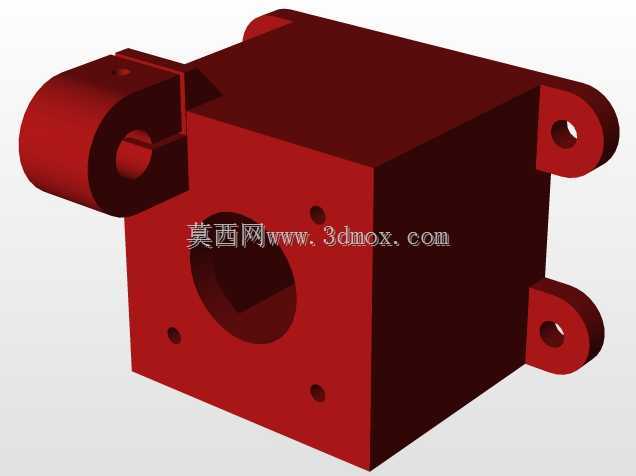

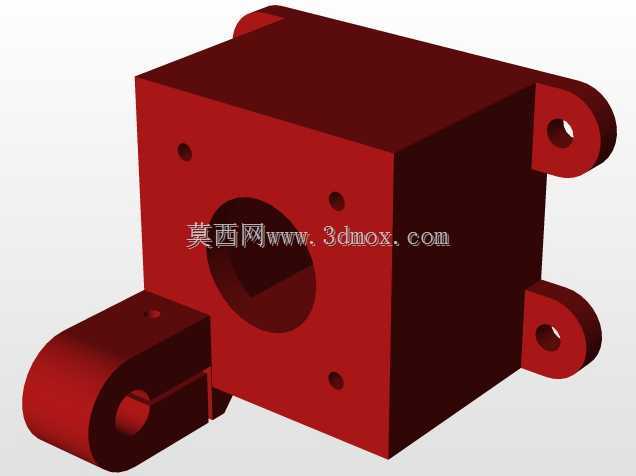

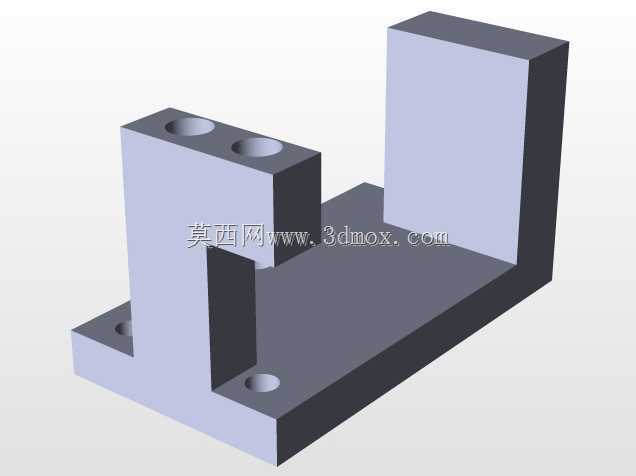

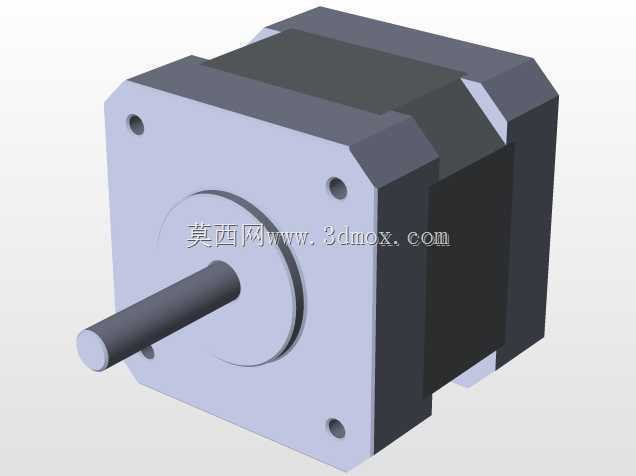

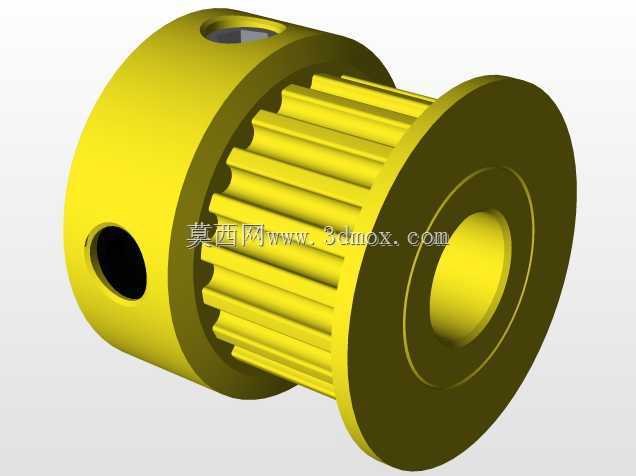

　　避免布线杂乱干涉运动部件。动力传递部分采用同步带搭配直线光轴导轨的组合，两根平行布置的镀铬直线光轴作为运动导向基准，光轴两端通过立式支撑座固定在底板上，支撑座的安装孔设计有横向调节余量，装配时可通过调整支撑座位置保证两根光轴的平行度误差控制在0.02mm/m以内，避免运动卡滞。横跨在两根光轴上的移动滑台通过直线轴承与光轴配合，滑台的牵引动力由两侧的同步带轮传递，同步带沿光轴平行方向布置，主动带轮连接驱动端的减速电机，从动带轮端设计有张紧调节结构，可通过调整从动轮座的位置调整同步带张紧力，避免高速往复运动时出现跳齿、传动滞后问题。滑台上预留有标准的夹具安装接口，可根据加工丝材的直径、材质更换对应的拉丝模座、牵引夹具，

　　既可以安装固定孔径的硬质合金拉丝模完成单次拉拔减径，也可以加装多组递进式模座完成多道次连续拉拔，适配不同加工精度的需求。机构两端布置的缓冲限位组件，采用聚氨酯缓冲头搭配行程开关的组合，一方面可以在滑台运动到行程端点时吸收冲击动能，避免硬碰撞损坏传动部件，另一方面可以将位置信号反馈给控制系统，实现滑台的往复运动行程控制，不需要额外加装外置限位装置。在设计思路上，这套机构优先考虑了拆装维护的便捷性，所有易损部件比如直线轴承、同步带、缓冲头都采用快拆式安装结构，更换时不需要拆解整个底板上的组件，只需要松开对应部位的锁紧螺丝即可完成替换，适合产线连续作业的快速维保需求。运动行程的设计可根据产线的实际加工长度需求调整光轴与同步带的长度，

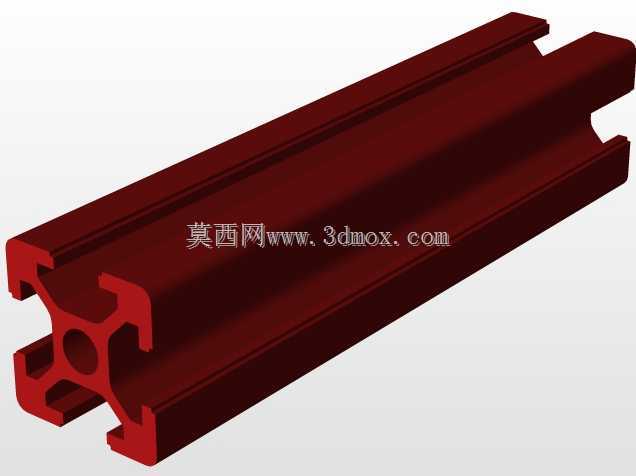

　　当前结构的有效运动行程覆盖300mm到1200mm的常用区间，滑台的运动速度可通过驱动电机的转速调节，适配不同材质丝材的拉拔速度要求，避免拉拔速度过快导致丝材拉断、速度过慢影响加工效率。安装边界方面，整套机构的横向宽度由光轴的支撑间距决定，常规配置下宽度不超过600mm，整体高度不超过250mm，不会占用过多的产线垂直空间，底部的四个安装支脚的孔位按照通用工业铝型材机架的安装间距设计，可直接固定在4040、4080系列铝型材搭建的机架上，也可直接固定在钢板焊接的机架平台上，适配性较强。实际作业过程中，丝材从机构一端的导向座穿入，经过滑台上的拉丝模后由另一端的牵引轮夹持，滑台在同步带的带动下沿光轴做直线运动，即可完成丝材的拉拔作业，拉拔过程中丝材始终保持水平直线状态，不会出现盘绕式拉丝带来的扭转应力，加工后的丝材直线度更好，后续工序不需要额外做校直处理。针对不同的加工场景，滑台上还可加装张力检测组件，实时监测拉拔过程中的丝材张力，当张力超过阈值时自动反馈给控制系统调整拉拔速度，避免断丝问题，这套结构也可经过简单改造作为直线牵引工位，用于其他需要直线往复牵引的加工场景，比如薄膜拉伸、细管材牵引等工序，结构通用性较强。
