城市低地板铰接有轨电车整车结构设计

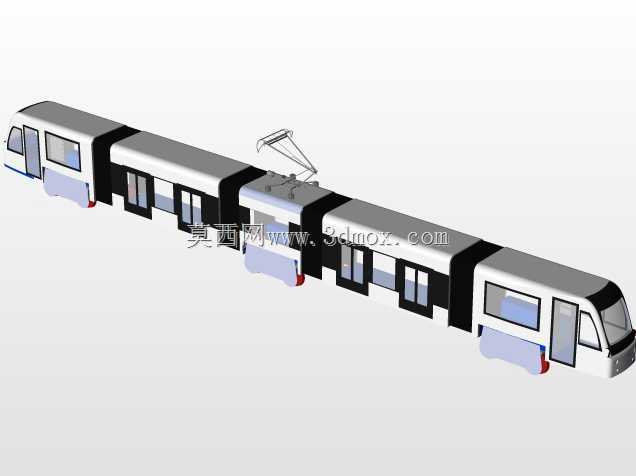

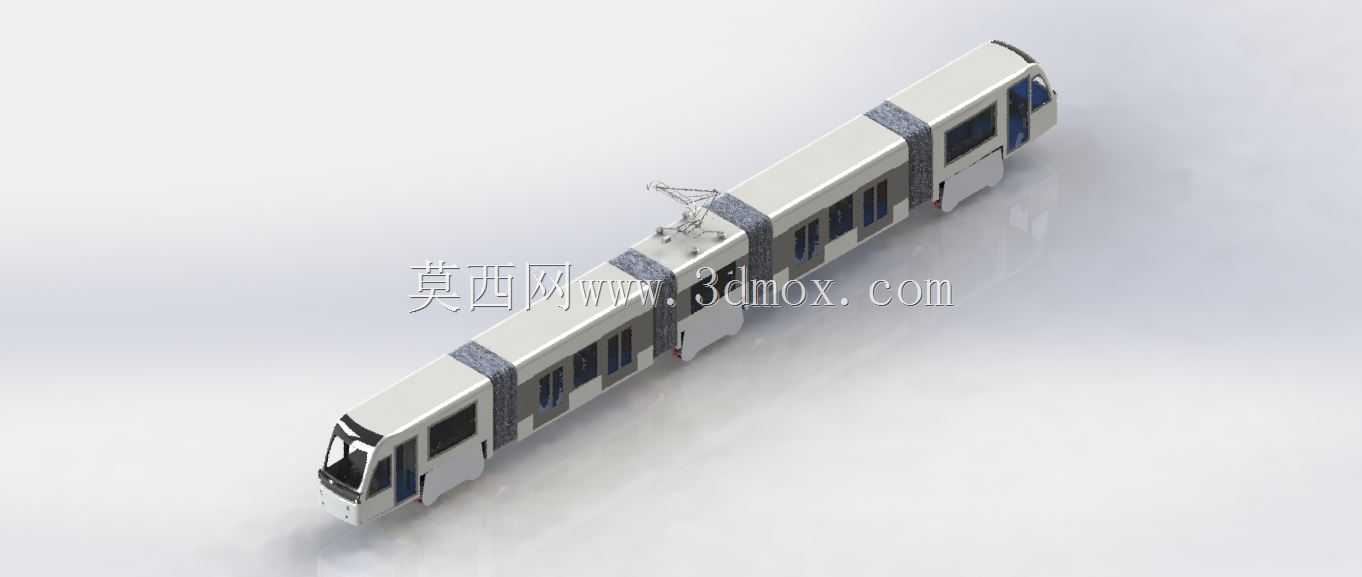

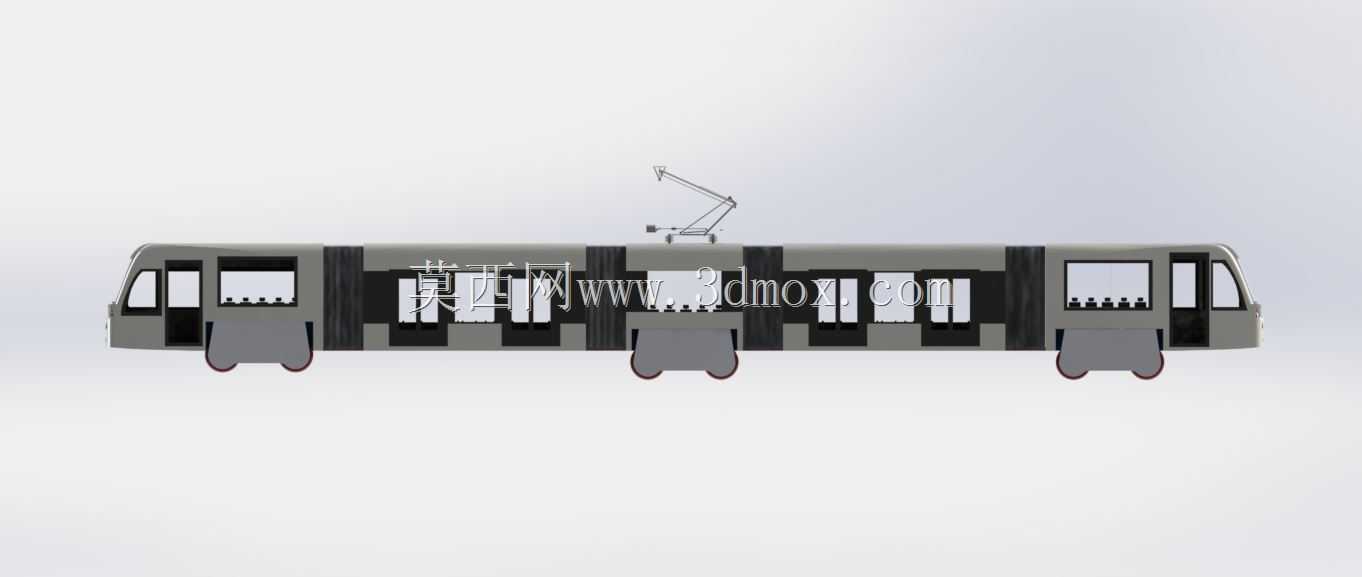

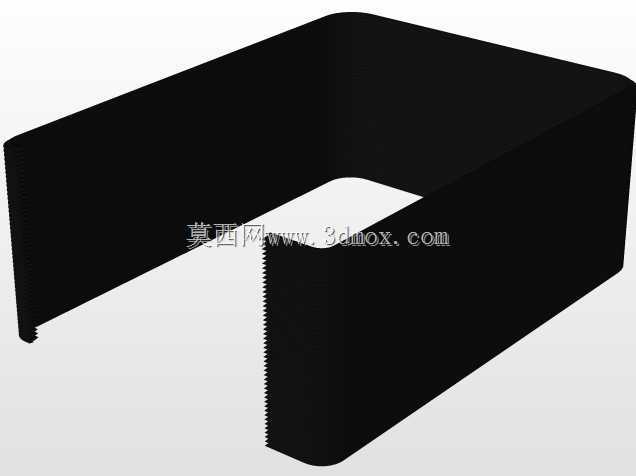

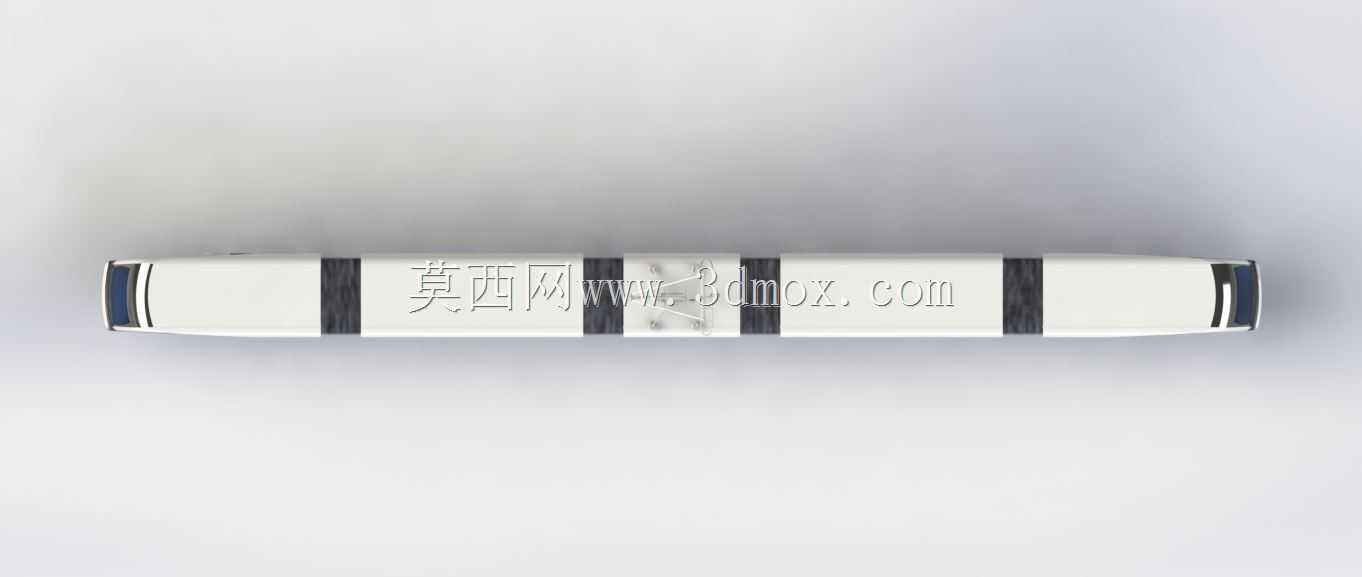

　　这款多模块铰接式有轨电车的三维结构设计，核心围绕城市地面公共交通的实际运营场景展开，适配现有城市道路路权、既有有轨电车线网的限界要求，可直接服务于城区骨干公交线路、旅游景区接驳专线、新城通勤线路的客运需求，单列车额定载客量可覆盖单条线路高峰时段的断面客流需求，无需单独修建全封闭高架轨道，可与社会车辆共享部分路权，大幅降低线路建设的前期投入与施工周期。从结构设计逻辑来看，整车采用多节铰接贯通道连接的模块化布局，相邻车体模块通过铰接机构实现小半径曲线通过能力，可适配城市道路最小转弯半径的通行要求，避免传统长轴距轨道交通车辆无法在老城区窄路布设的痛点。车体断面采用宽体设计，客室内部无台阶式高地板凸起，整列车地板高度统一匹配站台高度，

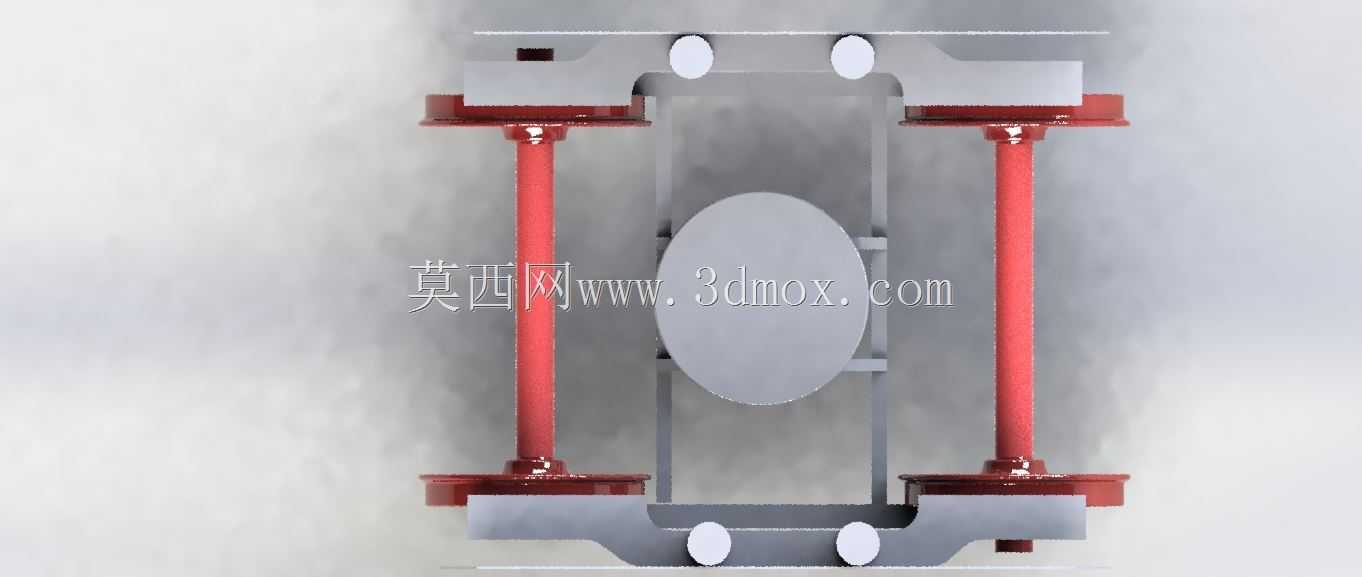

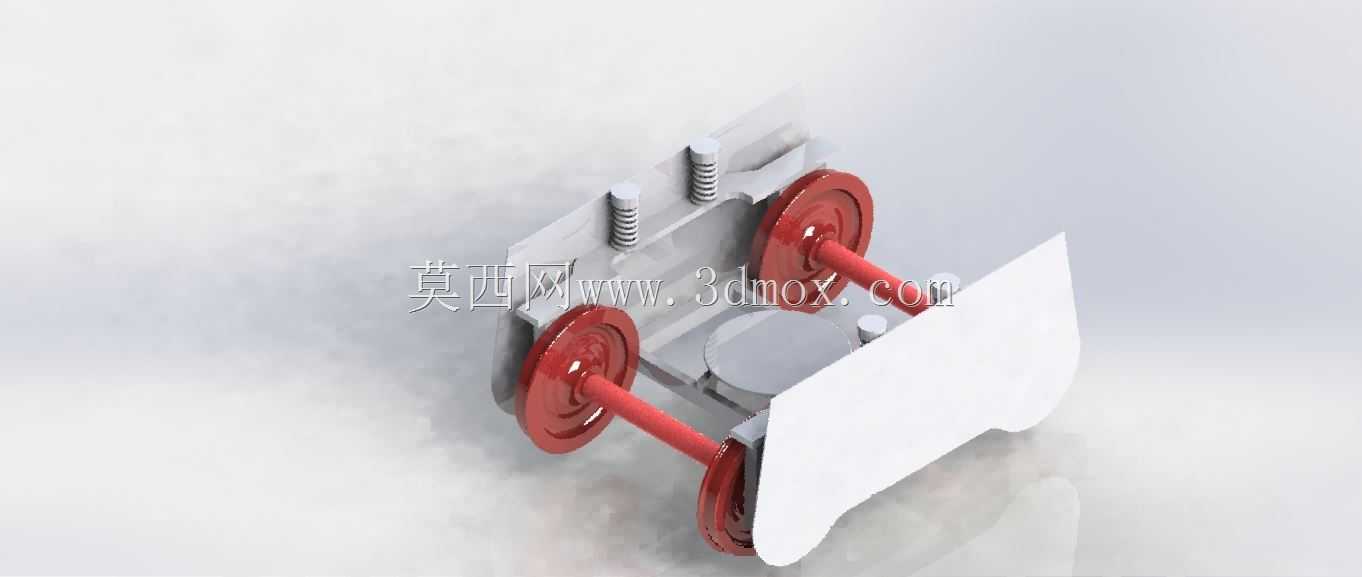

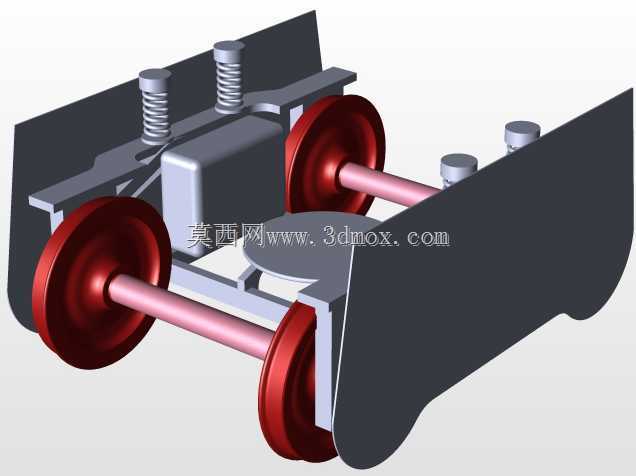

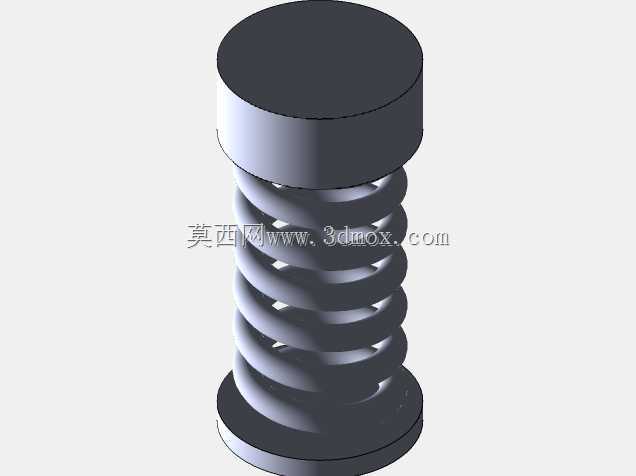

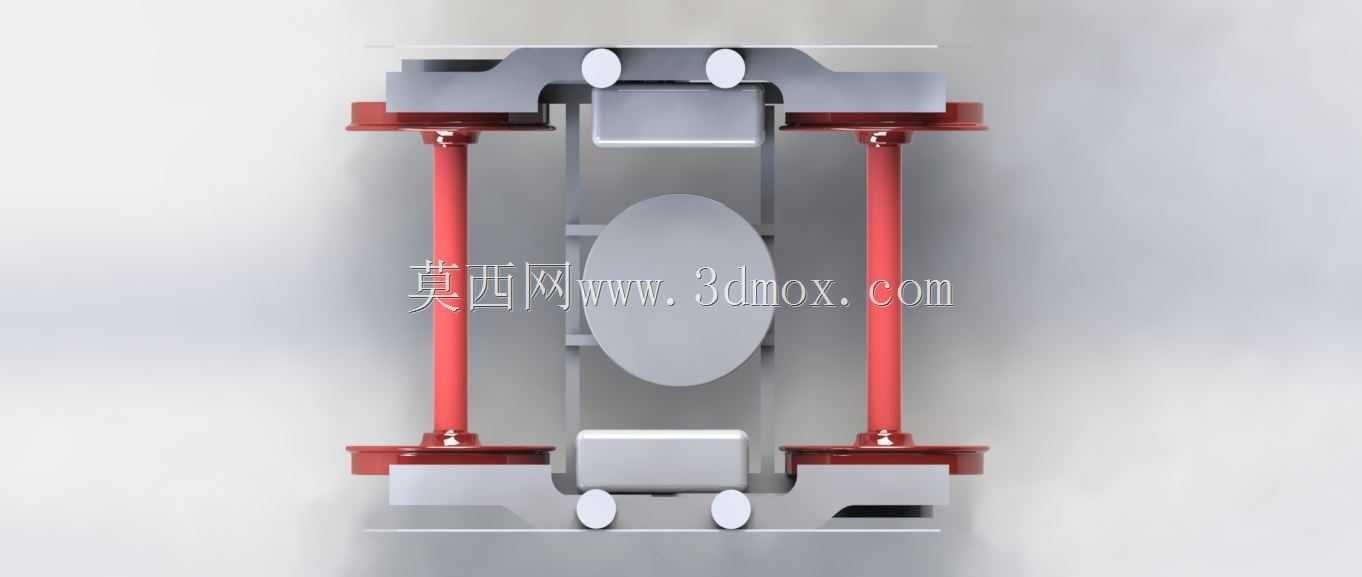

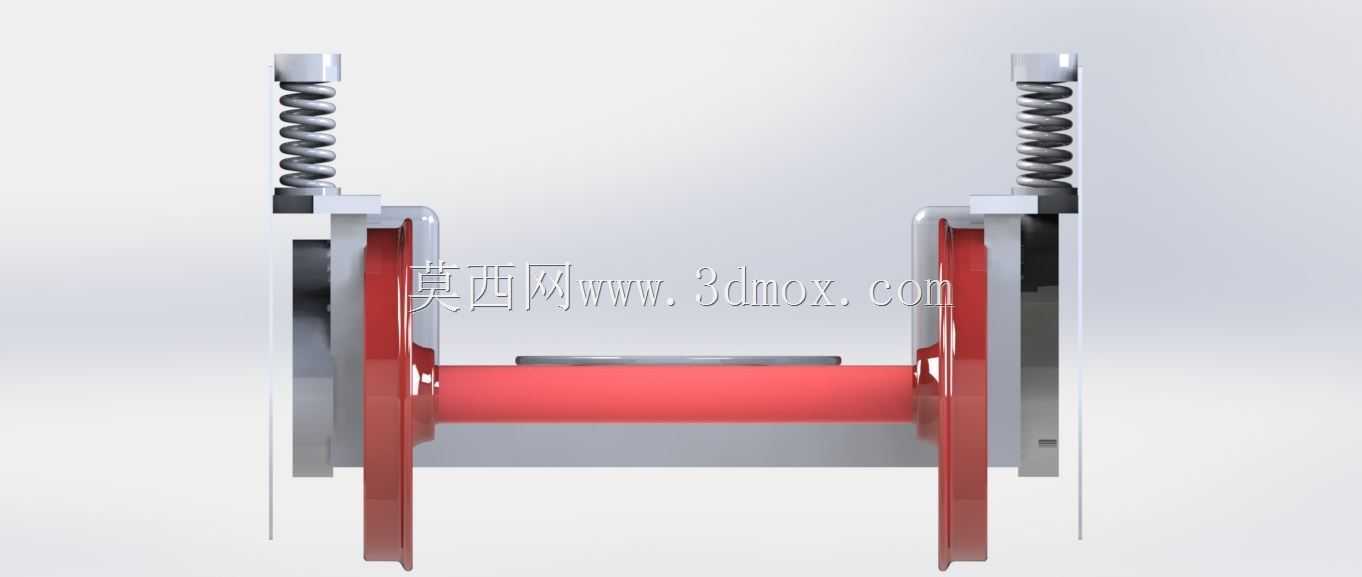

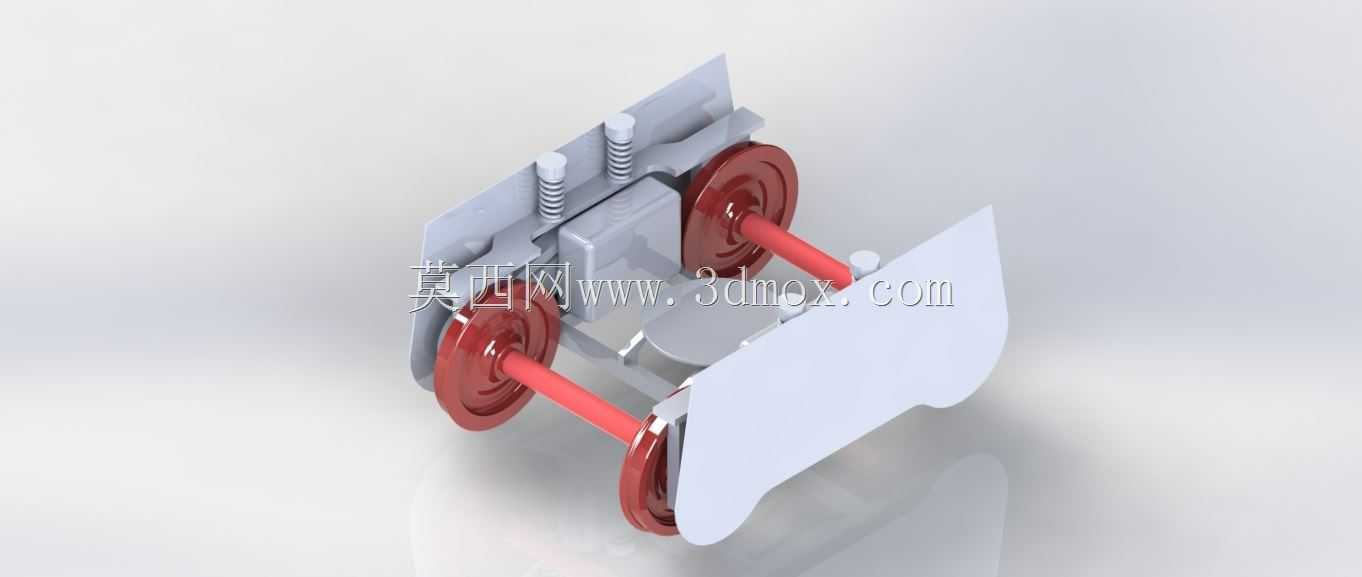

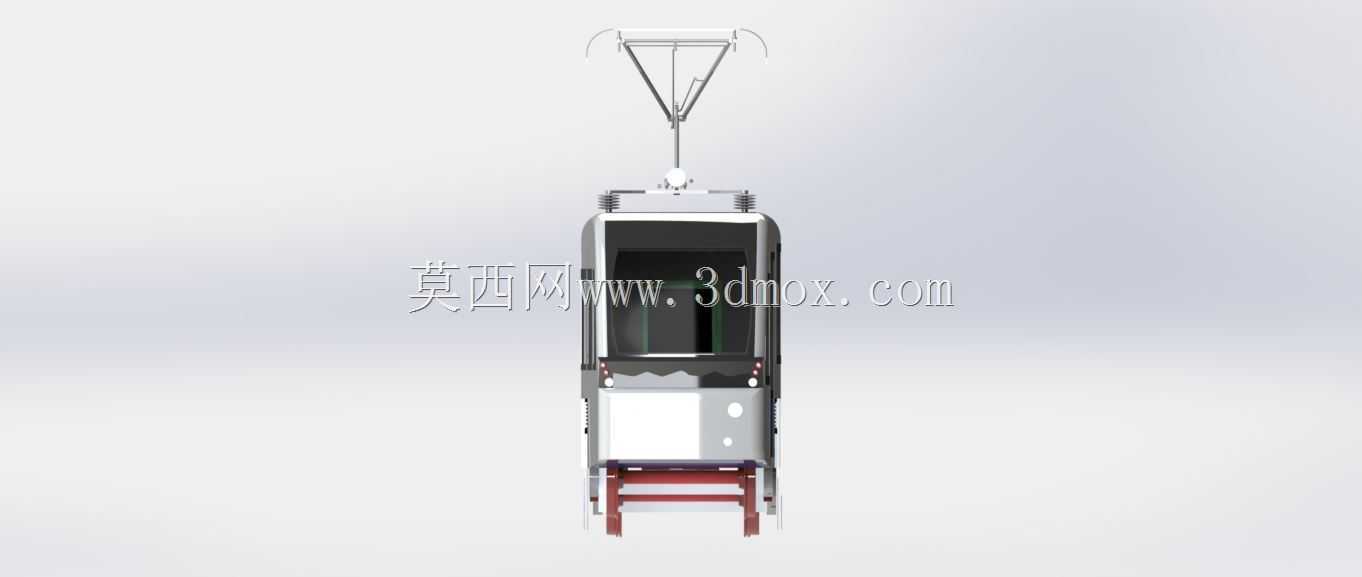

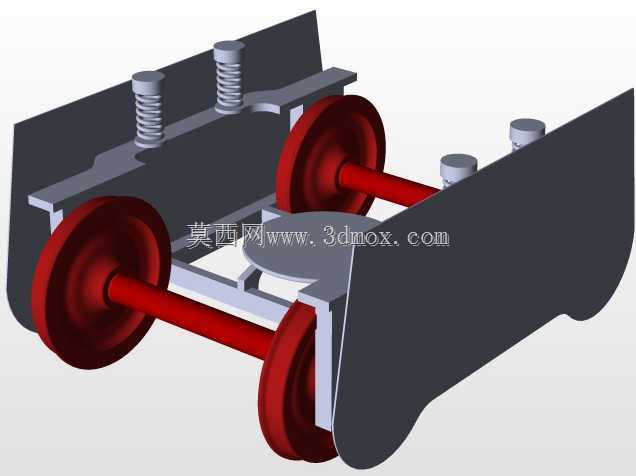

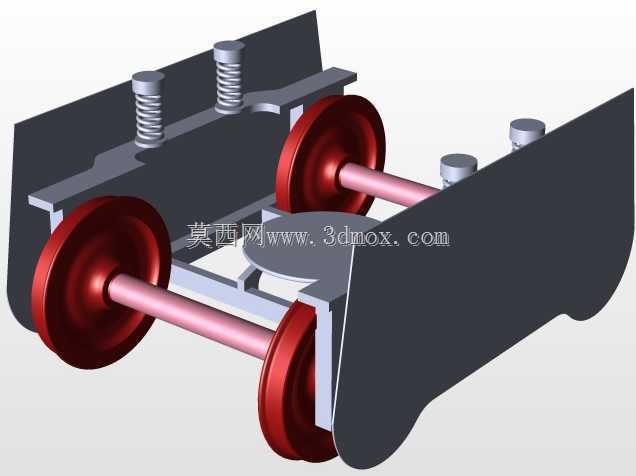

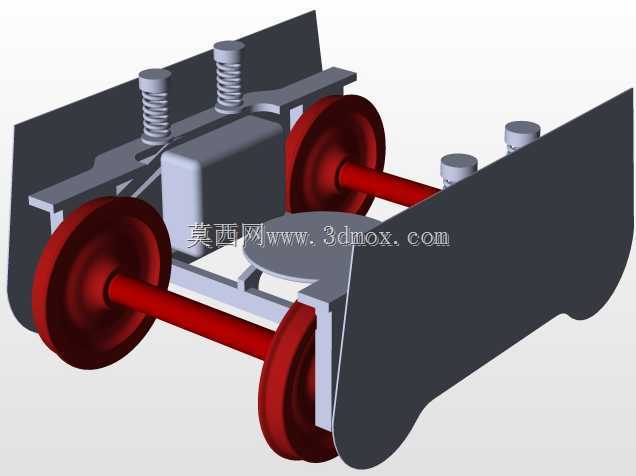

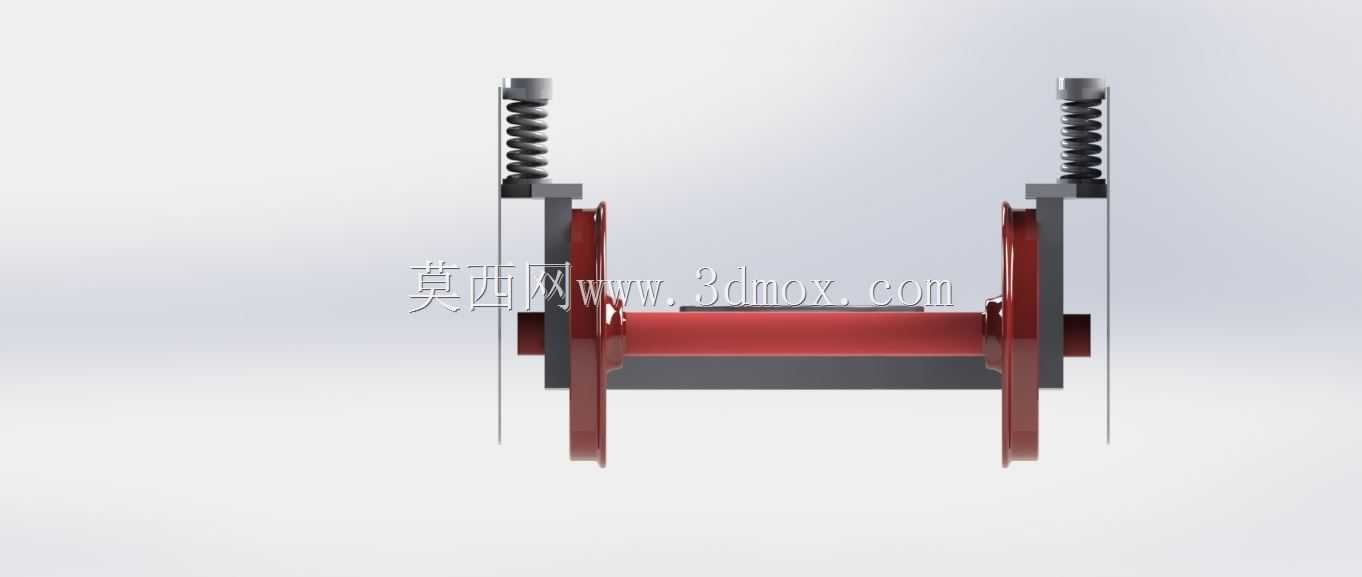

　　乘客上下车无需攀爬台阶，既方便行动不便人群、携带行李的乘客快速乘降，也能压缩站点停靠时长，提升整条线路的运营周转效率。走行部转向架的设计充分考虑了城市路面轨道的平顺性特征，采用一系、二系两级减震结构，一系悬挂适配轮对与构架之间的震动过滤，二系空气弹簧直接承载车体载荷，可有效过滤轨道接缝、路面不平顺带来的竖向震动，提升客室乘坐舒适度，同时转向架集成基础制动、牵引电机、速度传感器等部件，所有安装接口均预留足够的检修操作空间，日常列检无需拆解车体下部护板即可完成易损件检查更换。车顶受电弓的安装位置经过整车重心匹配计算，布置在中间车体模块的车顶中心线位置，避免受电弓在曲线段过分相时出现脱网风险，受电弓升降行程适配接触网的常规高度范围，

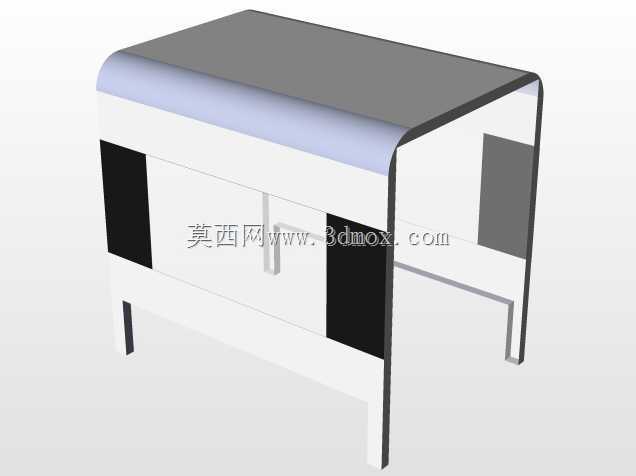

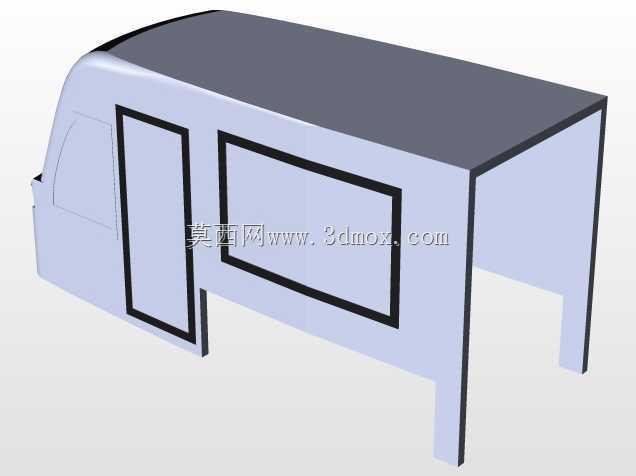

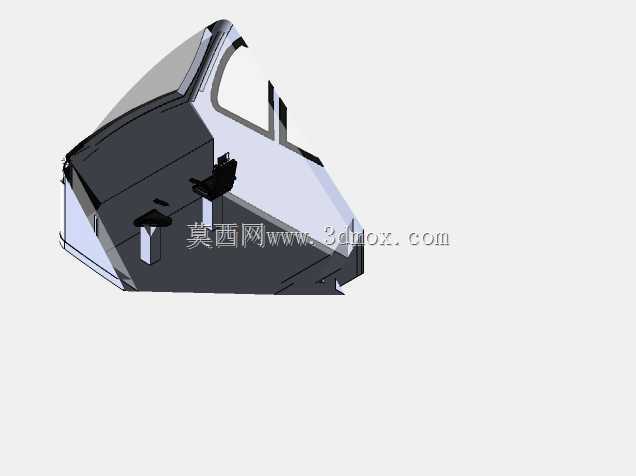

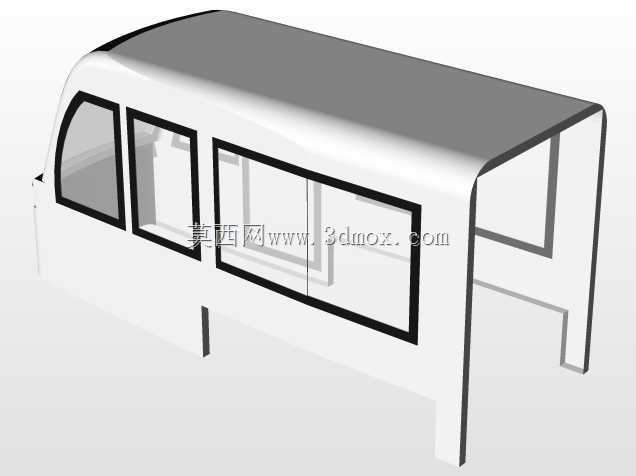

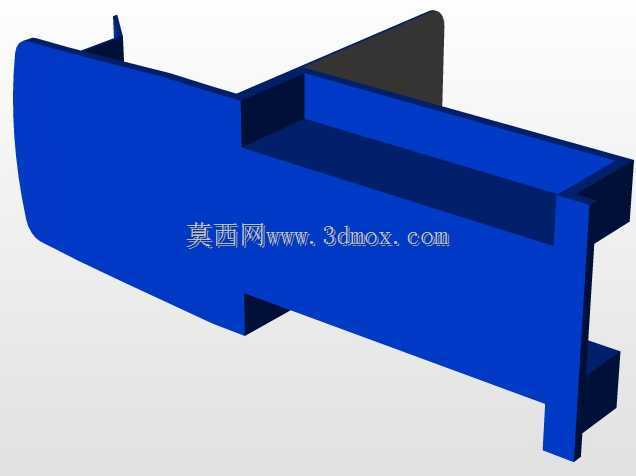

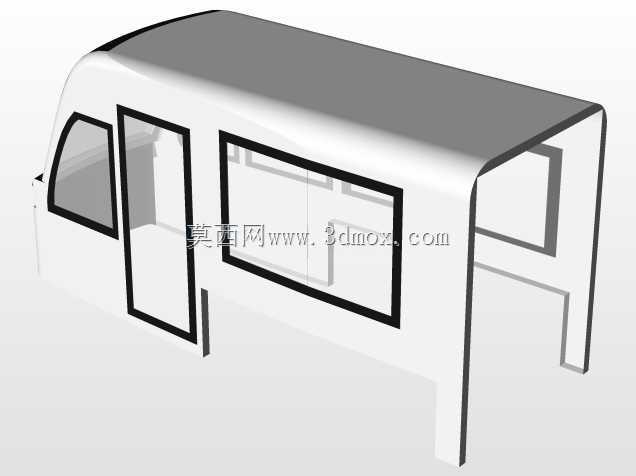

　　同时车顶预留空调机组、电气柜、制动电阻的安装空间，所有车顶设备的外轮廓均控制在车辆限界以内，避免过弯道时与线路旁的信号设备、接触网支柱发生干涉。车体侧墙采用整体承载式结构设计，车门采用大开度双开塞拉门结构，门区净宽度满足大客流快速上下的通行需求，车窗采用大面积密封式固定窗，兼顾采光需求与车体结构刚度，车头造型采用流线型低风阻设计，前端设置防爬吸能结构与碰撞缓冲装置，在发生意外碰撞时可通过结构变形吸收冲击能量，保护司乘区域的安全。设计过程中对整车的安装边界做了全维度校核：车体宽度适配城市道路车道宽度要求，整车高度满足城市道路限高、接触网安装高度的双重约束，车端铰接装置的转动角度经过运动仿真验证，在最小转弯半径下相邻车体不会发生干涉，

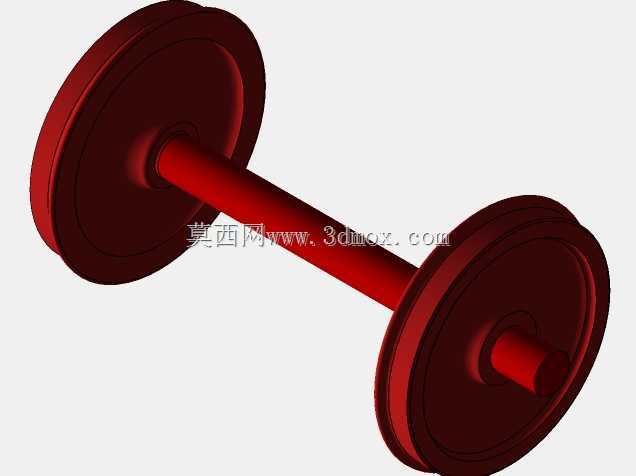

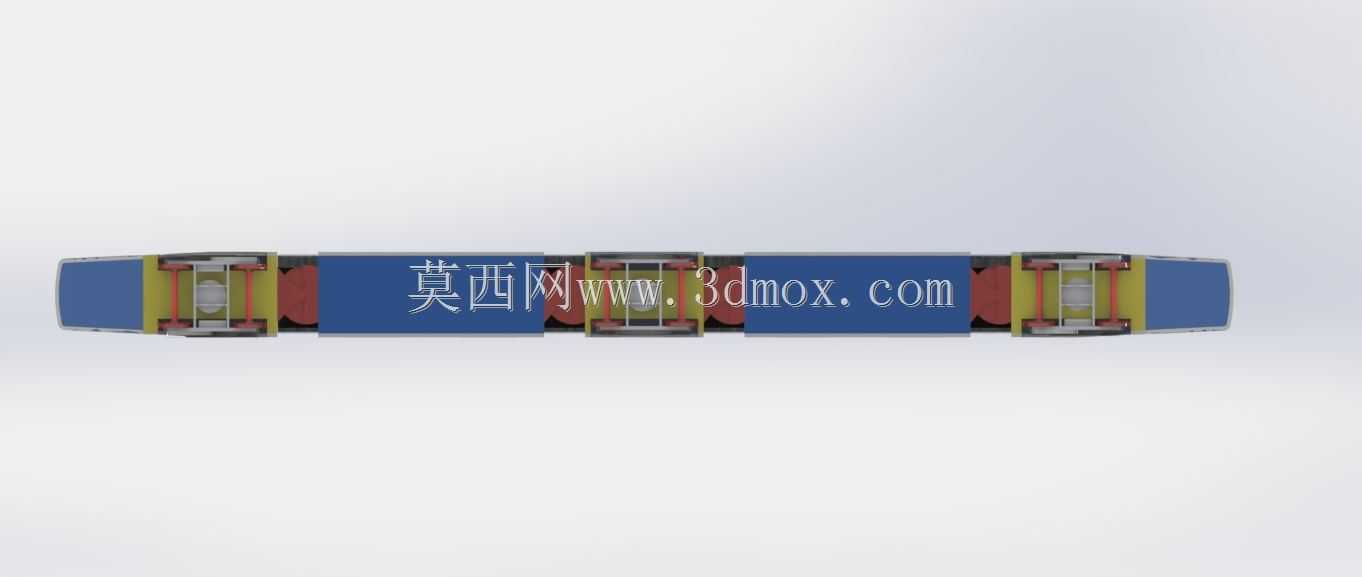

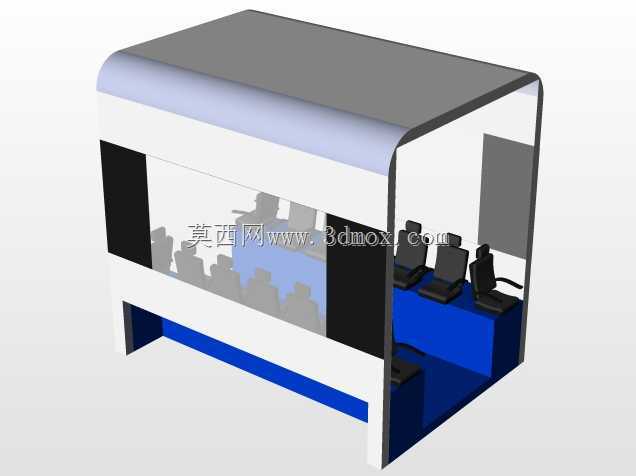

　　车下设备舱的布局充分考虑了轴重分配要求，将重型设备均匀布置在各个转向架上方，避免单轴轴重超标损伤轨道结构。客室内部的座椅、扶手、立柱的安装位置均预留了标准接口，可根据不同运营方的需求调整内饰布局，比如旅游线路可增加行李架、观景窗的配置，通勤线路可增加站立区域的扶手密度。走行部的轮对采用整体碾钢车轮，踏面形状适配城市有轨电车的槽型轨轮廓，轮缘高度与厚度满足长期运行的磨耗余量要求，无需频繁镟轮即可维持稳定的导向性能。整车的管线布局采用分区域集中布线设计，高压线缆、低压控制线缆、通信线缆分开敷设，避免电磁干扰影响车辆控制信号的稳定性，所有管线的固定点间距均满足车辆震动工况下的固定强度要求，防止长期运行出现管线松动、磨损的问题。
