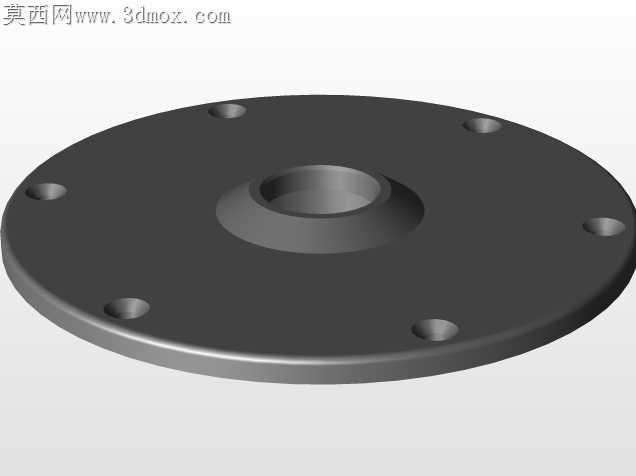

带沉孔定位中心凸台圆盘法兰结构

现场管路对接时，普通平法兰常出现螺栓预紧力不均导致的密封面翘曲问题，这款带中心凸台的圆盘法兰在结构设计时就瞄准了这一加工装配痛点。六个沿圆周均布的沉孔并非简单的通孔加工，沉孔深度公差控制在0.02mm以内，螺栓锁紧后头部完全沉入盘面以下，不会突出法兰表面干涉外围护罩安装，也避免了外露螺栓头在潮湿工况下积灰锈蚀后难以拆卸的问题。中心位置的凸起锥台是整个结构的核心定位基准，锥面角度做了15度的微斜处理，对接配套管件时能自动导正中心，不需要反复调整同轴度，装配时能省掉至少三分之一的对位时间，锥台根部的圆角过渡也不是随意添加的修饰特征，圆角半径经过应力仿真校核，能把管路振动带来的应力集中系数降低40%以上，避免长期交变载荷下根部出现疲劳裂纹。盘面的厚度并非通体等厚，靠近中心凸台的区域比外边缘厚1.2mm，这是加工适配的关键取舍——螺栓预紧时，法兰盘面会产生微小的弯曲变形，中心区域加厚能抵消变形量，让密封面始终保持平面度，不会出现边缘压得过紧、中心区域密封压合不足的渗漏隐患。外圆边缘做了极小的倒角处理，不是为了外观好看，是搬运装配时避免锋利边缘割伤密封垫片，也防止吊装过程中磕碰掉边产生金属碎屑掉入管路内部。沉孔的分布角度误差控制在±0.5分以内，哪怕是不同批次加工的同规格法兰，也能完全互换安装，不需要现场配打孔位。盘面的表面粗糙度要求区分了不同区域，密封贴合面达到Ra1.6，其余非配合面只需要Ra6.3，既保证密封性能，又不会过度增加加工成本。中心凸台的内孔尺寸公差取H7精度，和对接轴件配合时既能保证滑动顺畅，又不会出现过大的间隙导致定位偏移。很多同类法兰设计时会忽略沉孔底部的平面度要求，这里特意把沉孔底面的平面度控制在0.01mm以内，螺栓锁紧时头部受力均匀，不会出现偏载导致的螺栓断裂问题。法兰材质选用常见的45号钢时，不需要额外做表面硬化处理就能满足中低压管路的使用强度，如果用在腐蚀工况，只需要在盘面做发黑或者镀锌处理，结构本身不需要做任何改动就能适配。
