螺旋导流结构电机外壳法兰

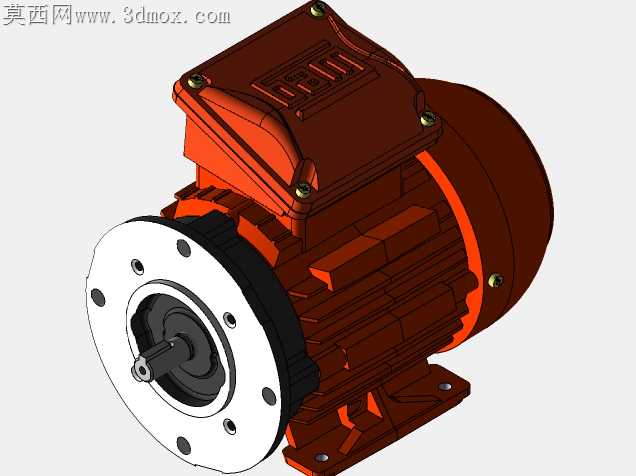

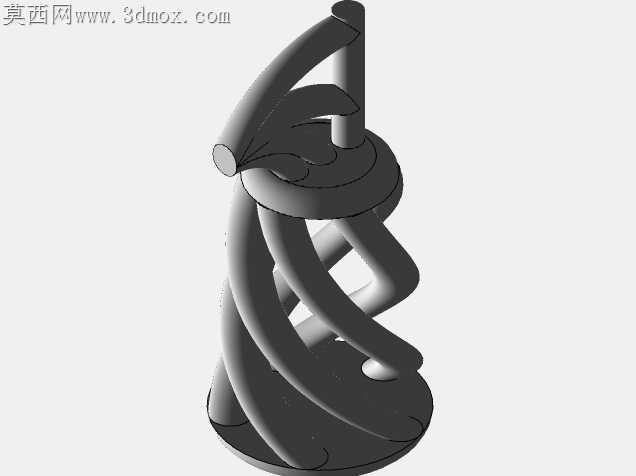

常规平板式电机法兰在配套高转速伺服电机使用时，端面密封面长期受轴向振动冲击，螺栓孔周边易出现应力集中导致的微裂纹，同时法兰与电机壳体衔接处的空气流动滞止，会让电机端盖热量堆积，长期运行下绕组温升超出阈值的风险居高不下。这款带螺旋导流筋的电机法兰，把原本平直的端面连接结构改成了多组螺旋环绕的筋条一体式结构，筋条从法兰底座盘面螺旋向上延伸至中心轴套位置，每根筋条的截面做了渐变圆弧过渡，靠近底座处的筋条厚度更大，用来承接电机安装时的轴向锁紧力，向上延伸过程中筋条厚度逐步收窄，既不会额外占用电机端的安装空间，还能在法兰与电机壳体之间形成连续的螺旋导风通道。加工时要注意螺旋筋条与底座衔接的圆角不能过小，过小的圆角在铣削加工时会让刀具接刀痕残留应力集中点，后续做表面阳极氧化或者喷塑处理时，边角位置的涂层附着力不足，设备运行中受振动影响涂层脱落会加快基体锈蚀。筋条的螺旋升角经过反复调整，角度过小会导致导风通道的气流阻力过大，电机散热风扇带动的气流无法顺着螺旋通道顺畅流过端盖表面，角度过大则会削弱筋条本身的结构强度，电机输出轴受径向载荷时，筋条根部容易出现断裂隐患。中心轴套与螺旋筋条的衔接位置做了内嵌式的过渡台阶，这个台阶不是常规的定位止口，而是用来嵌装密封胶圈的槽位，相比把密封槽开在法兰端面的常规设计，内嵌式的槽位能避免胶圈受螺栓锁紧力挤压出现过度形变，密封压缩量能稳定控制在合理区间，长期运行下不会因为胶圈老化出现漏油或者进灰的问题。法兰底座的安装孔没有做常规的沉头设计，而是在孔位周边做了微凸的环形凸台，凸台高度控制在零点几毫米，安装时螺栓锁紧的压力会集中在凸台环面上，不会因为法兰盘面的平面度误差导致个别螺栓锁紧力不足，同时凸台还能在螺栓与法兰盘面之间留出微小间隙，避免螺栓锈蚀后与法兰基体粘连，后期维护拆卸时不会出现螺栓拧断在孔内的麻烦。螺旋筋条的表面没有做额外的防滑纹路，因为筋条本身的螺旋曲面已经能在气流通过时形成紊流效果，打散附着在电机端盖表面的热边界层，让散热效率比平板法兰高出不少，同时光滑的曲面也能减少加工时的刀具路径复杂度，五轴铣削时不需要频繁调整刀具角度，加工效率能提升近三成，后续如果做铸造量产，曲面的拔模斜度也能自然形成，不需要额外做拔模修正。
