DIN标准WN系列对焊法兰三维设计

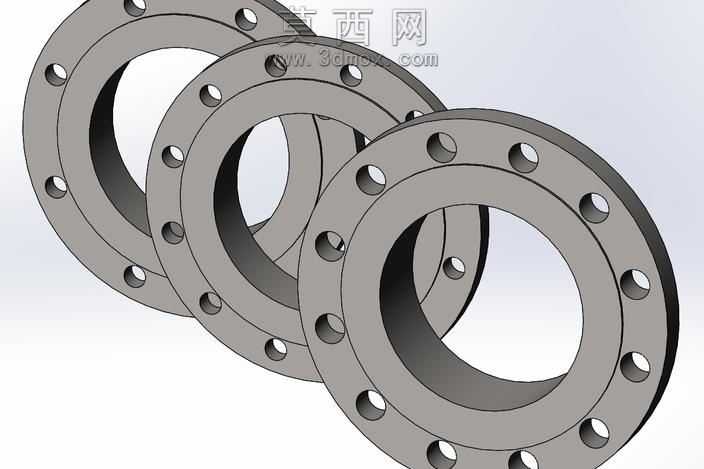

本次设计的是符合DIN标准的WN类型对焊法兰组，涵盖DIN2632-10、DIN2633-16、DIN2635-ND40三个常用压力等级规格，建模阶段以DIN标准中规定的法兰尺寸参数为核心依据，先通过草图绘制法兰的截面轮廓，精准标定法兰外径、内径、密封面凸台高度、螺栓孔中心圆直径、螺栓孔孔径与数量等核心尺寸，再通过旋转特征生成法兰的基础基体，保证法兰整体回转结构的同轴度公差符合工业管道连接的装配要求。螺栓孔采用圆周阵列特征生成，阵列过程中严格匹配标准规定的孔位角度，确保不同压力等级的法兰螺栓孔位分布符合对应标准要求，避免后续装配出现孔位错位问题。密封面位置做了精细化的结构处理，针对不同压力等级的密封要求，调整密封面的表面粗糙度预留值与凸台尺寸，保证法兰对接时的密封性能。材质方面模拟工业常用的碳钢材质效果，通过调整材质的漫反射、粗糙度与金属度参数，还原碳钢法兰锻造后的哑光金属质感，边缘位置做了微小的倒角处理，既符合实际加工的工艺要求，也避免锐边在渲染时出现失真的光影问题。渲染阶段采用柔和的工作室光照环境，通过多组面光源打亮法兰的结构细节，清晰呈现法兰的厚度变化、螺栓孔的通透结构与密封面的平整特征，三个不同规格的法兰采用错落排布的展示方式，直观呈现不同压力等级法兰的尺寸差异。设计过程中充分考虑法兰的实际应用场景，所有尺寸均严格遵循对应DIN标准的参数要求，既保证三维模型的结构准确性，也能直接用于后续的工程出图、装配模拟与管道系统的虚拟调试，模型的结构细节完整还原了工业对焊法兰的真实形态，颈部的锥度过渡结构也按照标准要求做了平滑处理，保证焊接位置的结构强度符合承压管道的使用需求。
