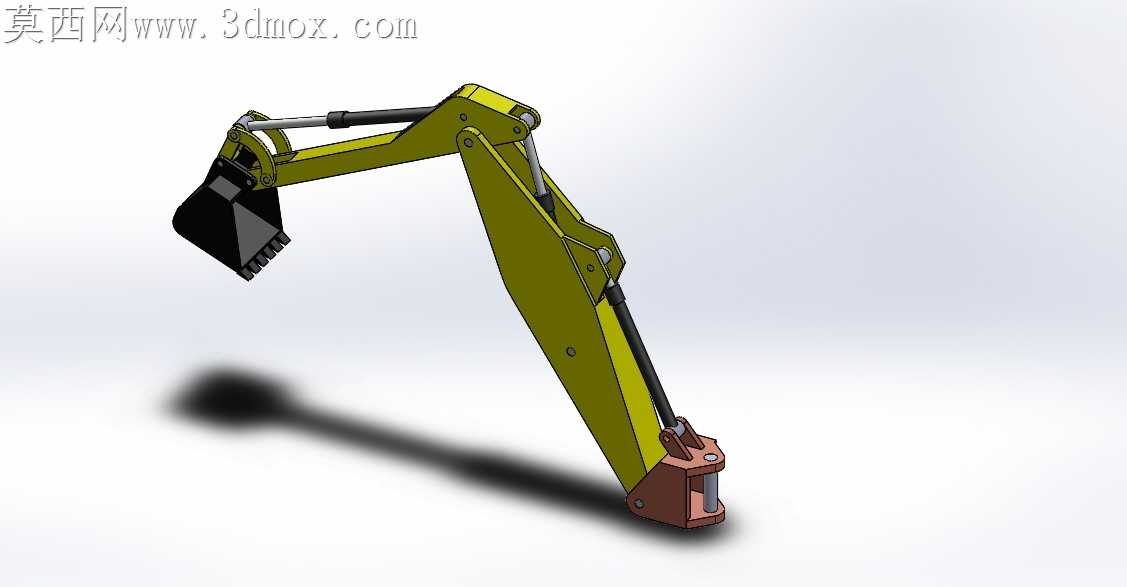

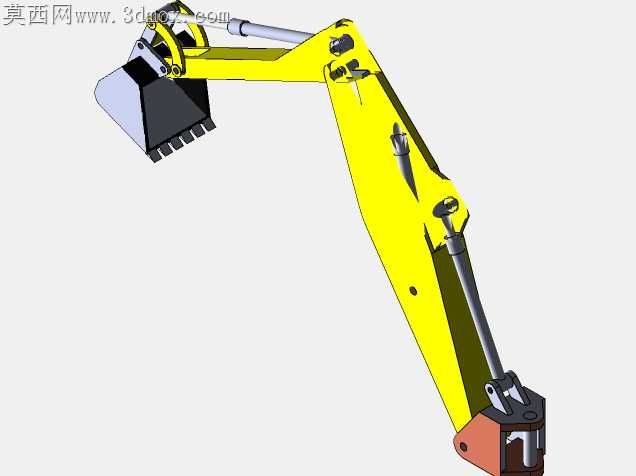

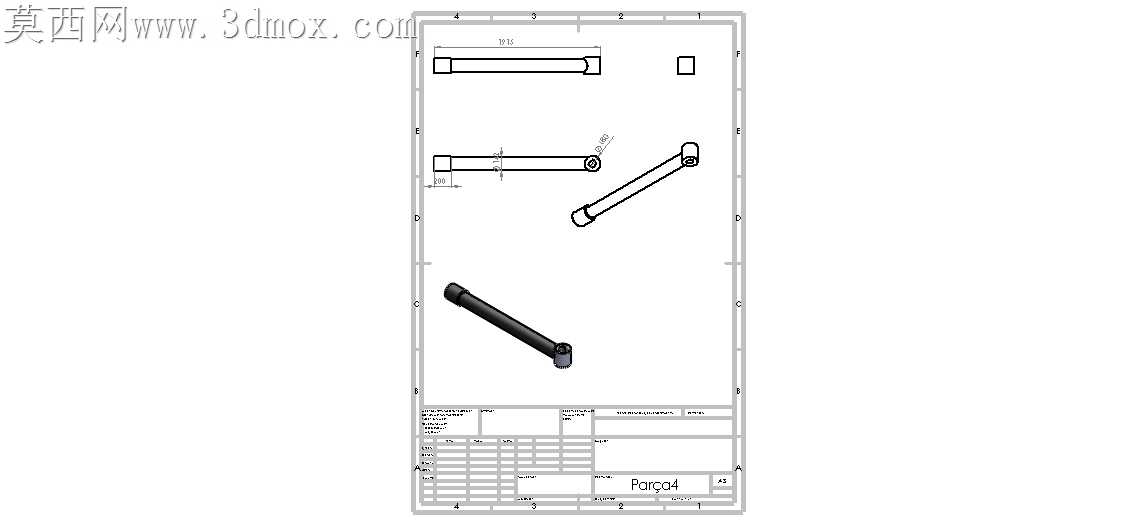

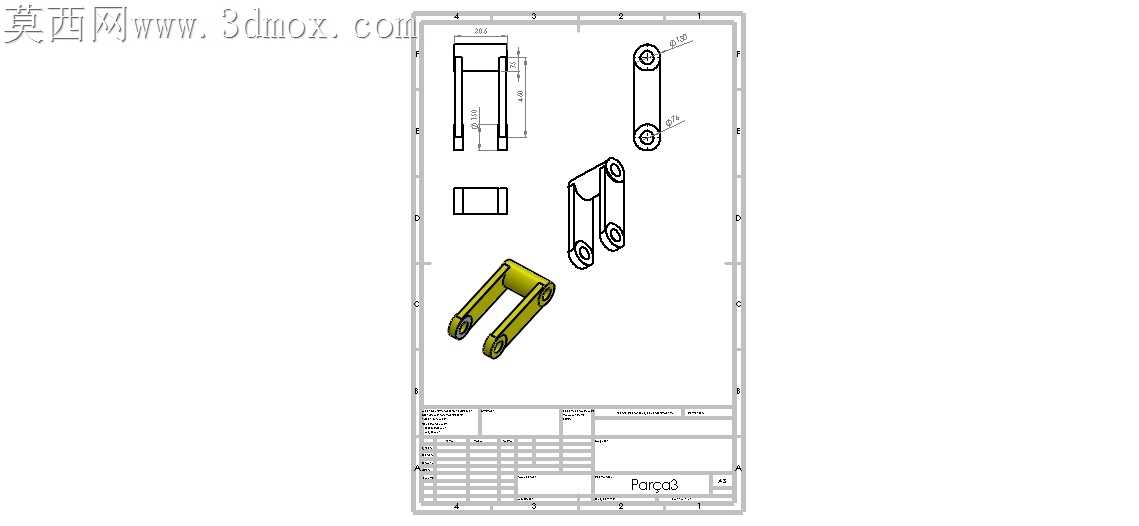

挖掘机液压工作斗臂结构设计

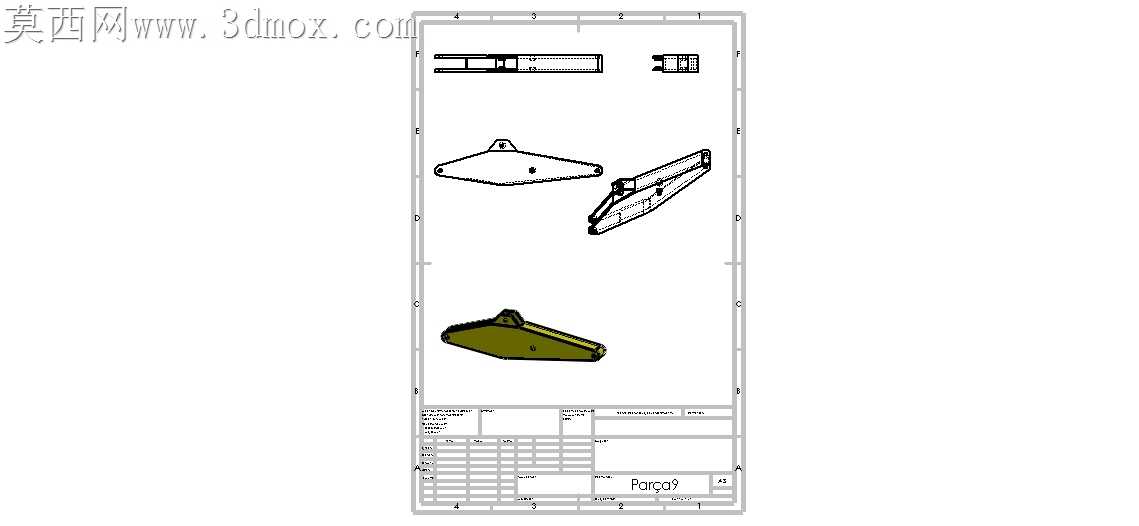

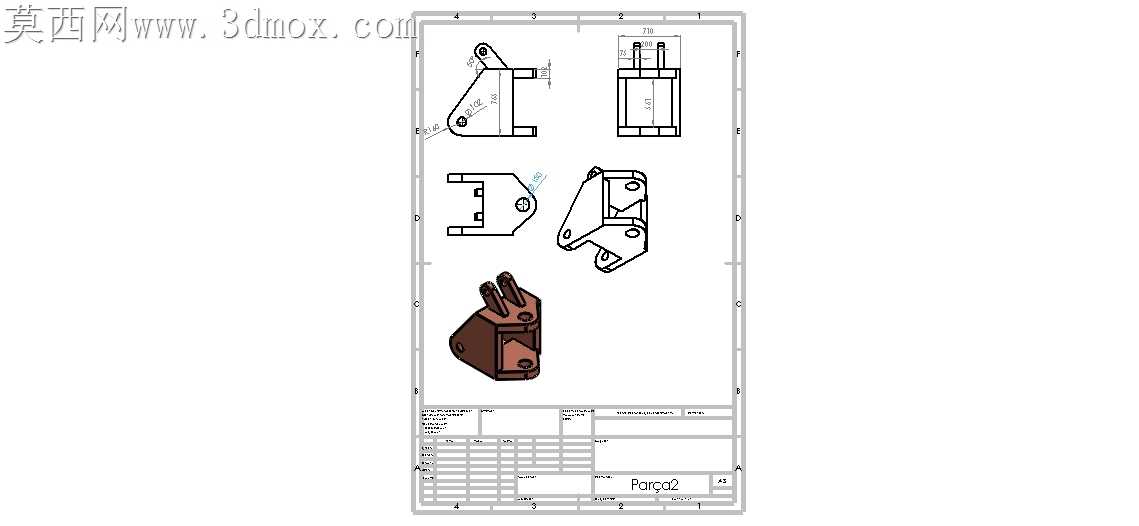

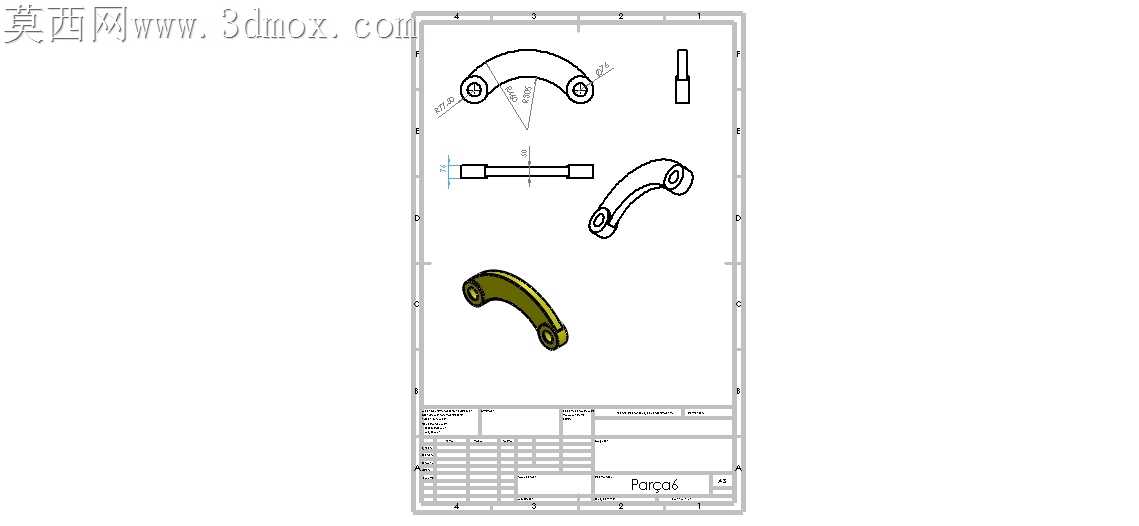

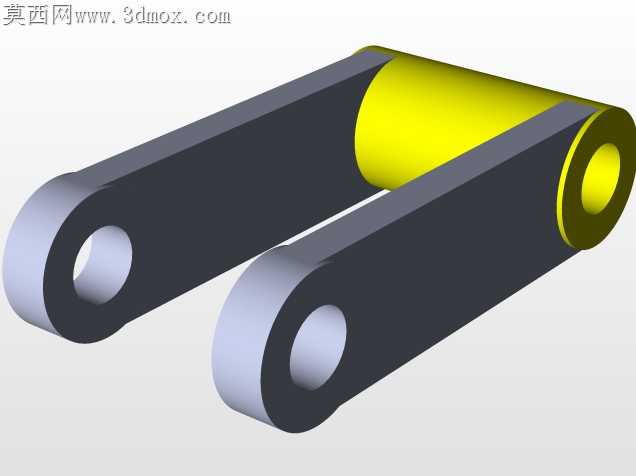

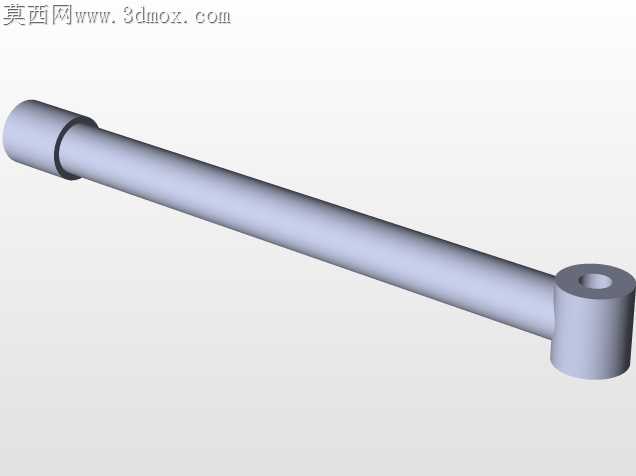

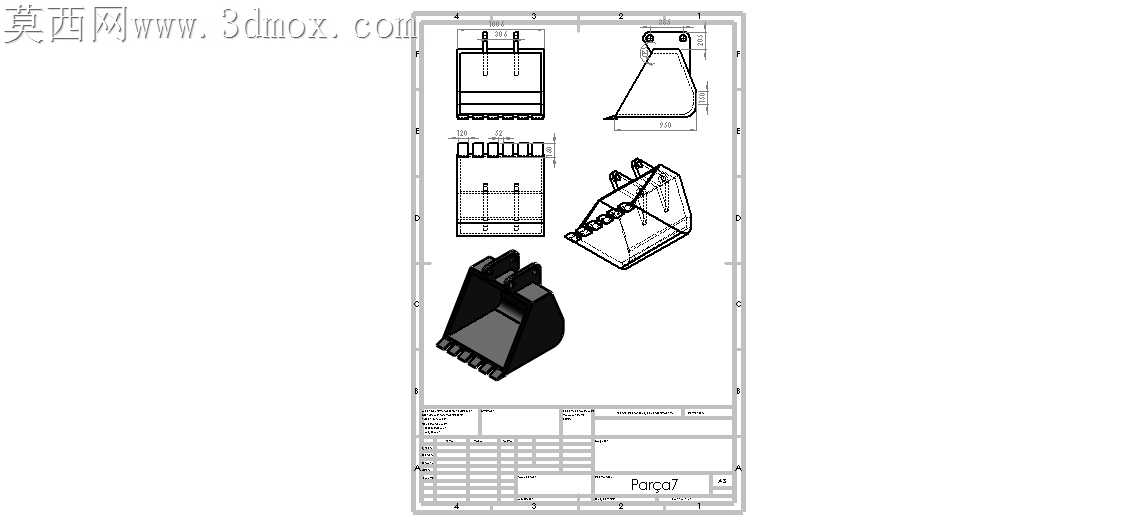

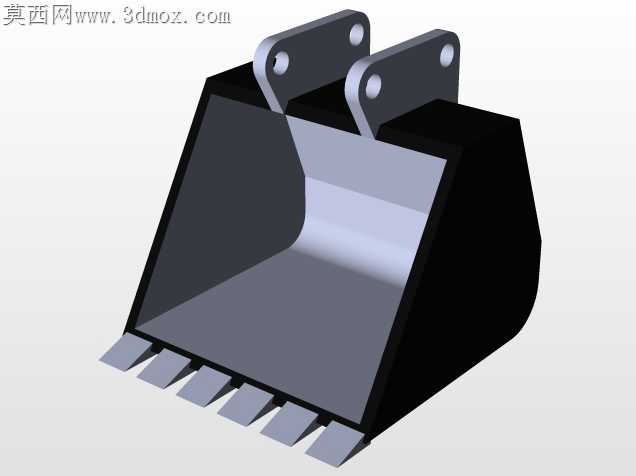

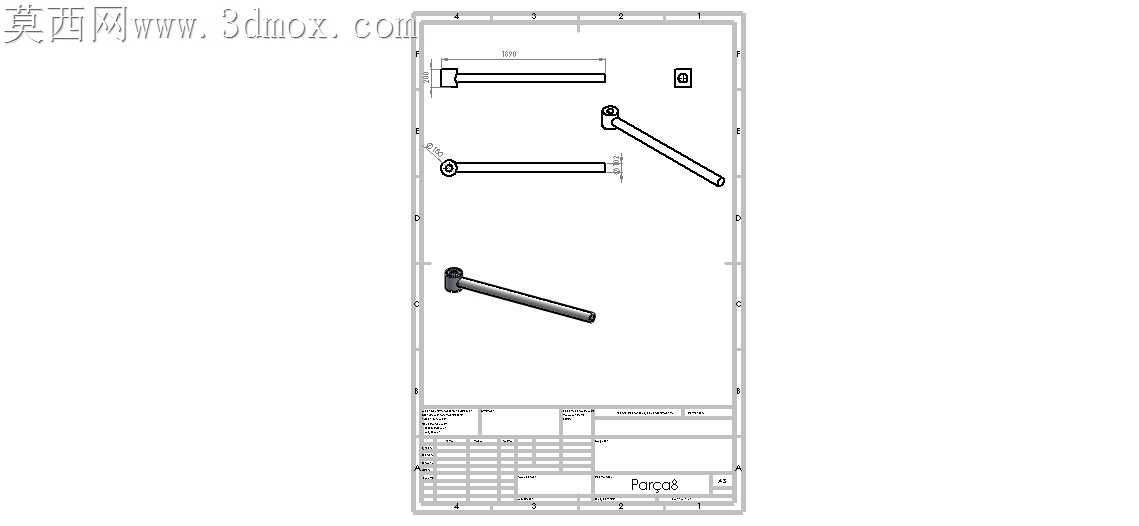

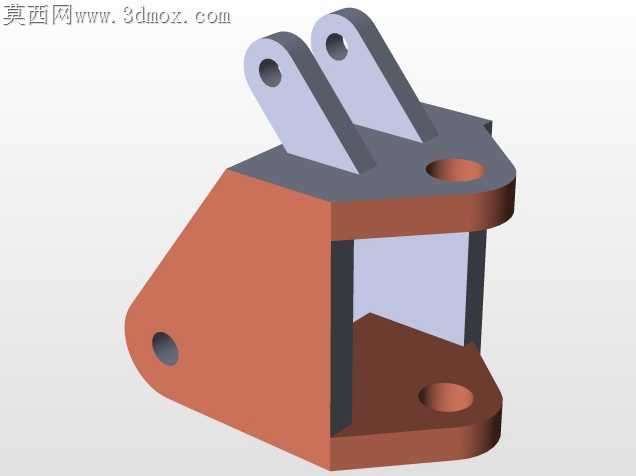

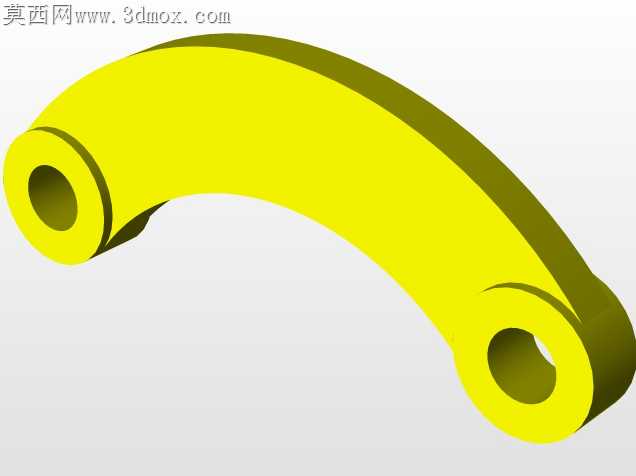

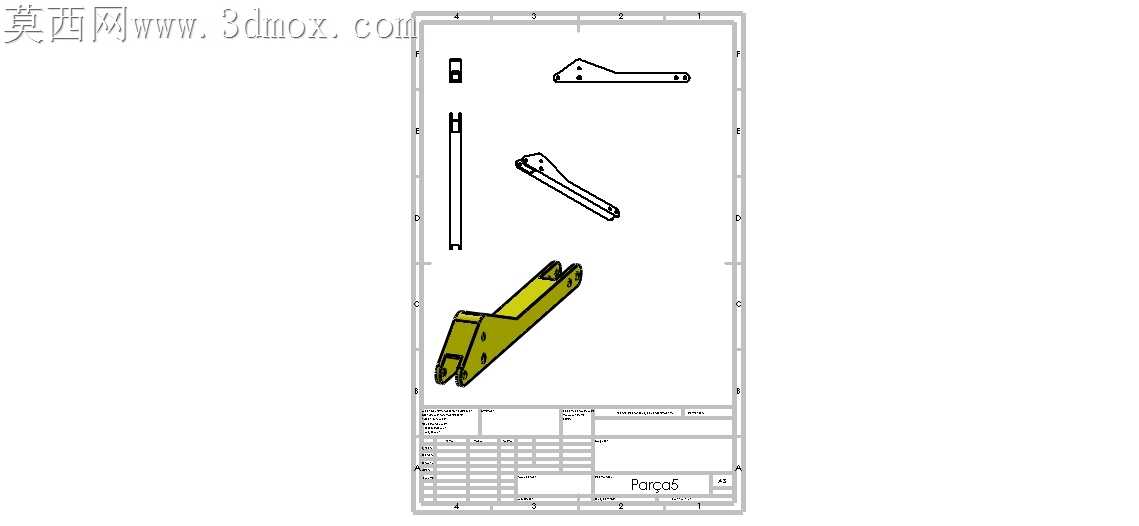

土方作业现场斗臂铰接处的偏磨故障，始终是液压挖掘设备运维中占比超三成的损耗来源，这套斗臂的结构设计从根源上对准了这类工况痛点。斗臂主体采用变截面箱型弯折构型，靠近铲斗连接端的截面收窄17%，既给铲斗收斗极限角度留出足够避让空间，又不会削弱大负载工况下的抗弯截面模量，臂身内侧预留的液压油管走线槽做了内凹圆弧过渡，没有尖锐折角，避免作业中飞溅的碎石磕碰油管，也能减少油管反复屈伸时的外层橡胶磨损。三处核心铰接点的轴座都做了嵌入式衬套安装位，衬套压入深度比常规设计深2mm，轴端的防尘密封槽直接开在轴座本体上，不用额外加装密封压板，减少了现场拆装更换密封件的工序，哪怕在多粉尘的砂石作业面，也能阻挡细颗粒进入铰接摩擦面，把铰接副的磨损周期拉长近一倍。斗臂与动臂连接的根部做了局部加厚的凸台结构，凸台边缘和臂身主体的衔接处用大圆角顺滑过渡，没有应力集中的直角棱，大负载挖掘时的应力会顺着圆角均匀分散到臂身箱型结构上，不会在根部焊缝处形成应力集中导致开裂。驱动斗杆屈伸的液压缸安装耳座采用对称双板结构，耳板和臂身的连接焊缝延伸到臂身侧面12mm处，不是仅在耳板根部焊接，能把液压缸输出的大推力均匀传递到整个臂身截面，避免耳板单侧受力出现焊缝撕裂。铲斗连接端的摇臂支座做了倾角优化，当斗臂收起到极限运输位置时，摇臂和连杆不会和臂身本体发生运动干涉，不用额外加装限位挡块，减少了零部件数量。臂身表面的减重孔都开在箱型结构的中性层位置，孔边缘做了翻边强化处理，不会因为开孔降低臂身的抗扭刚度，同时能把整体自重控制在合理区间，减少液压系统的无用功损耗。所有连接螺栓的沉头座深度都做了统一公差匹配，螺栓拧紧后端面和沉头座完全贴合，不会出现凸台剐蹭液压管路的问题，日常维护时不用额外打磨螺栓端头。
