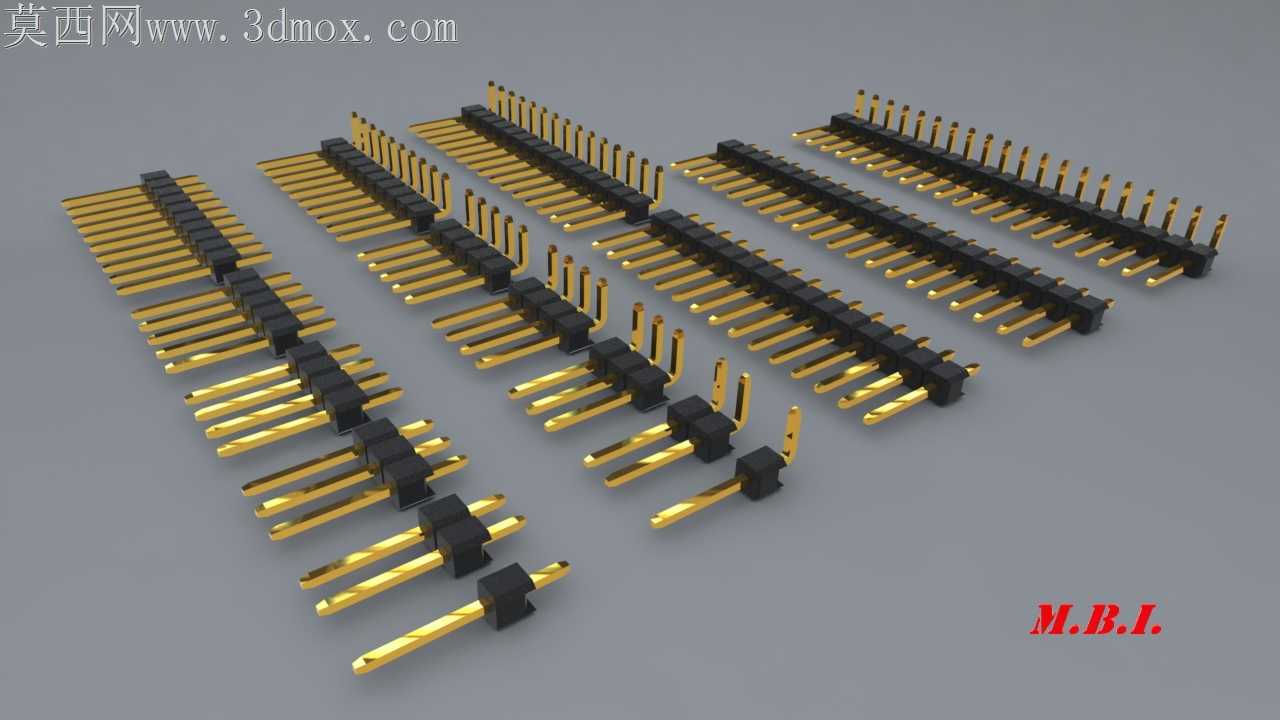

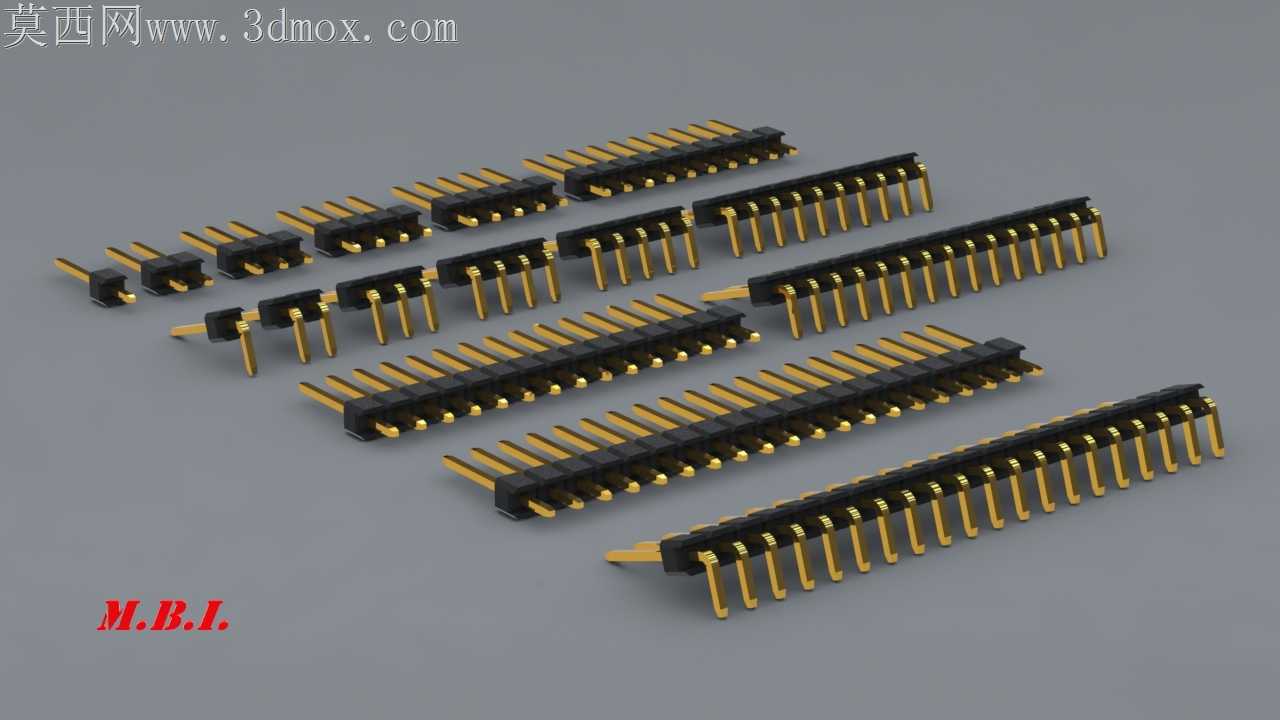

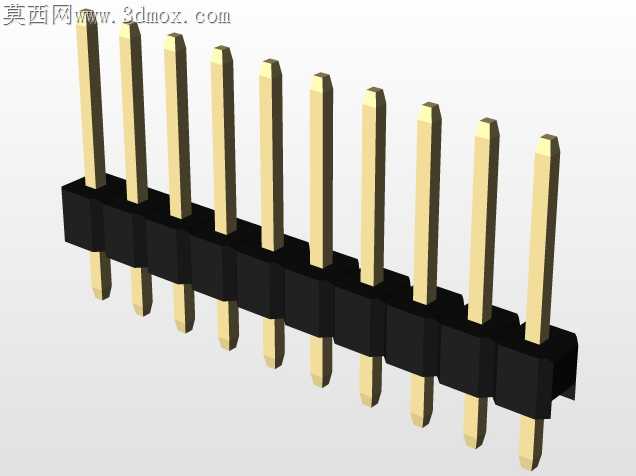

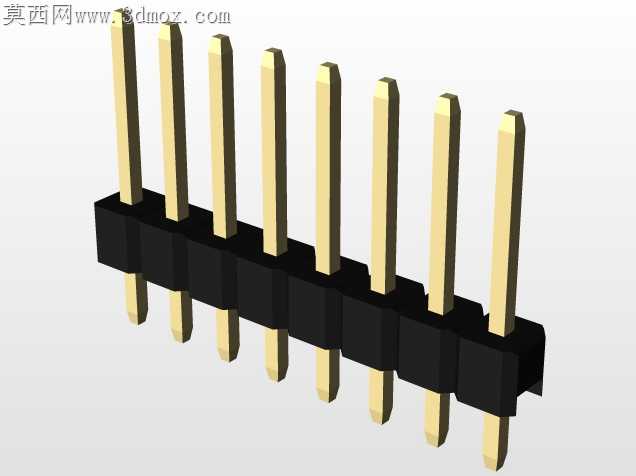

2.54mm间距单双列直插排针连接器结构

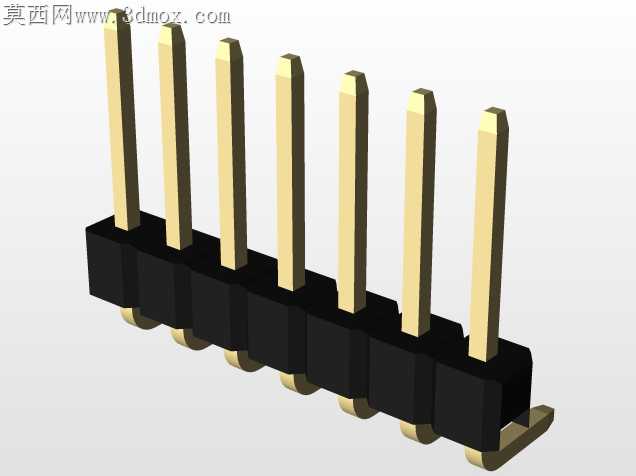

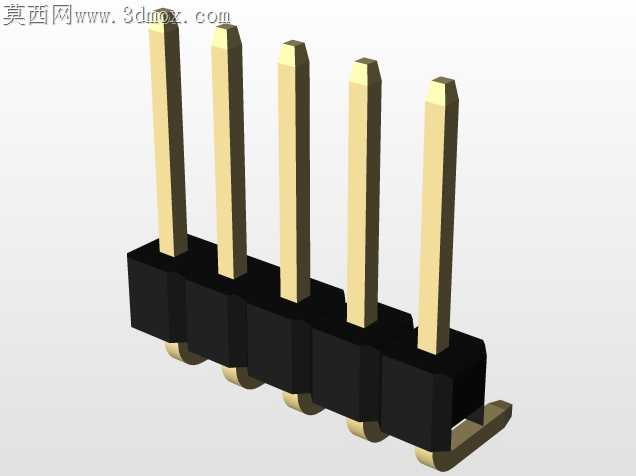

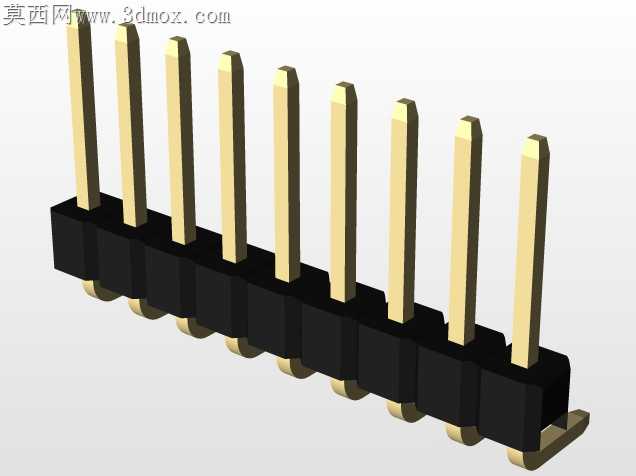

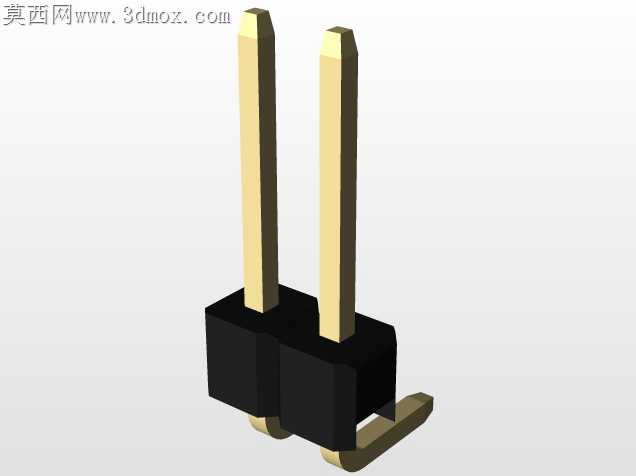

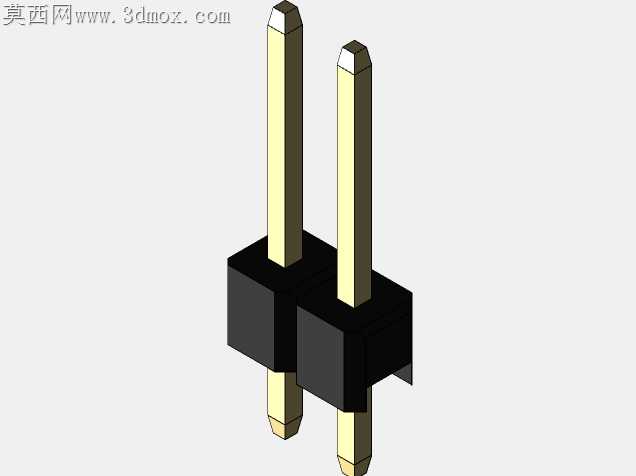

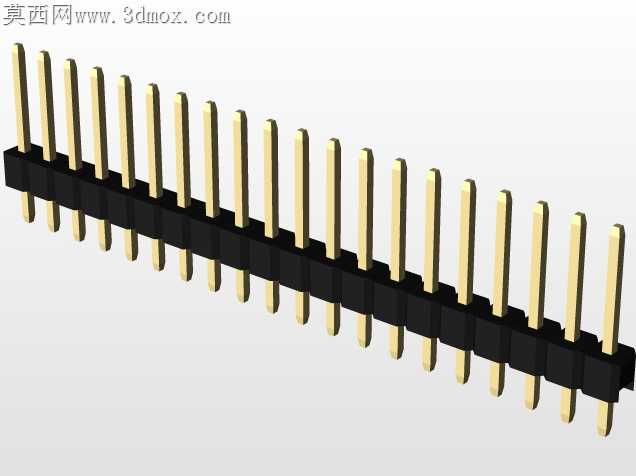

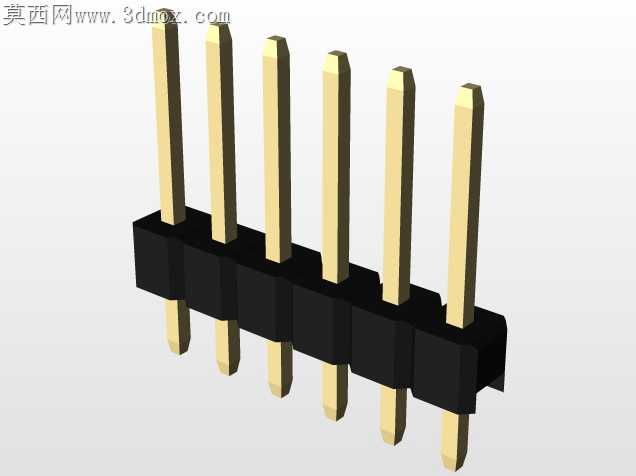

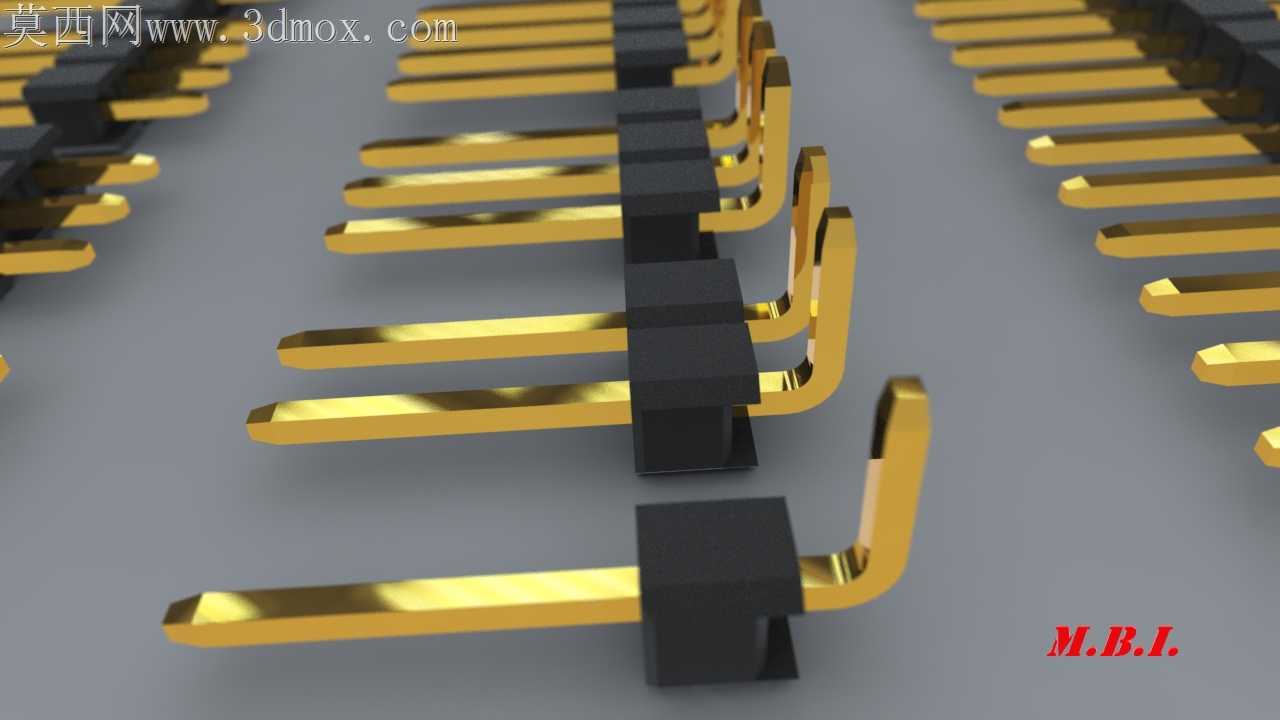

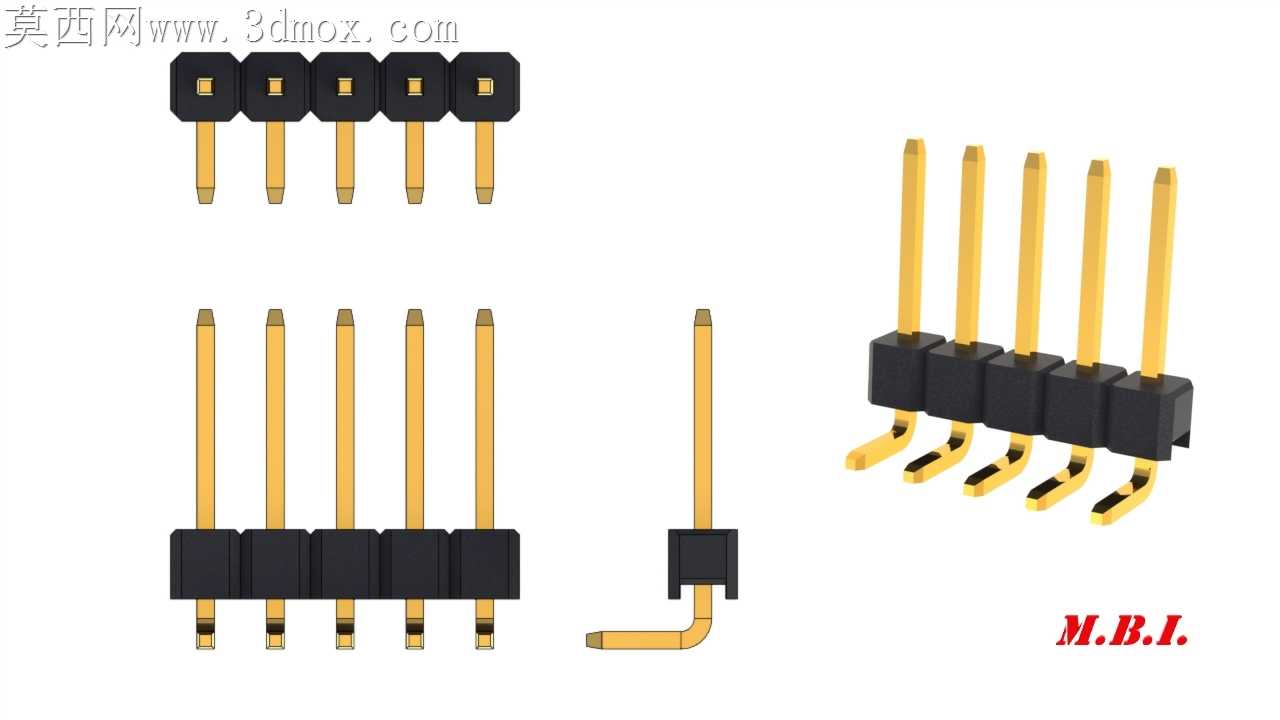

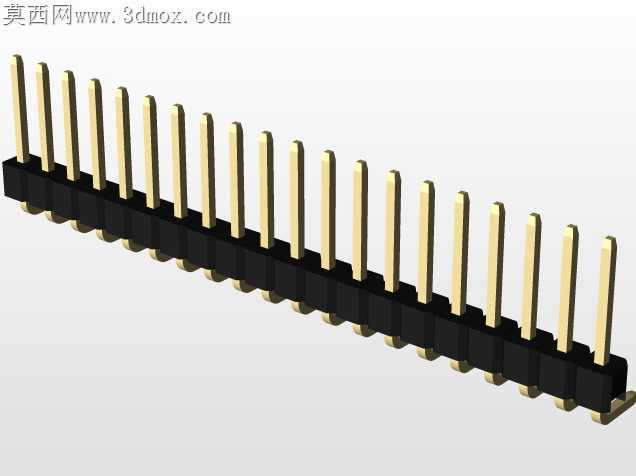

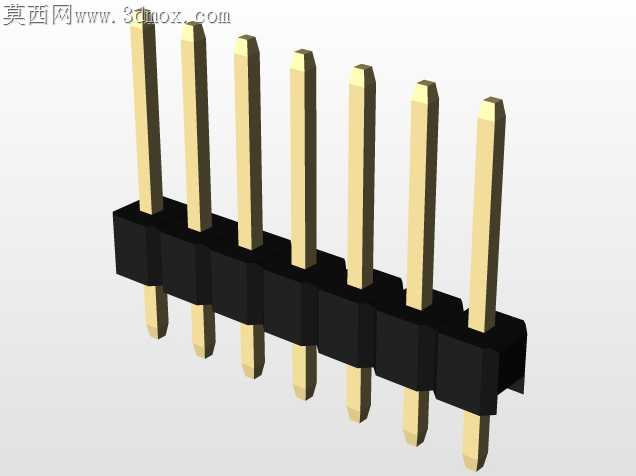

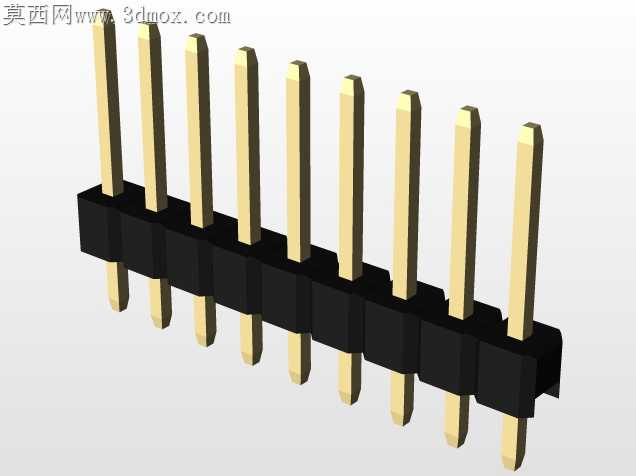

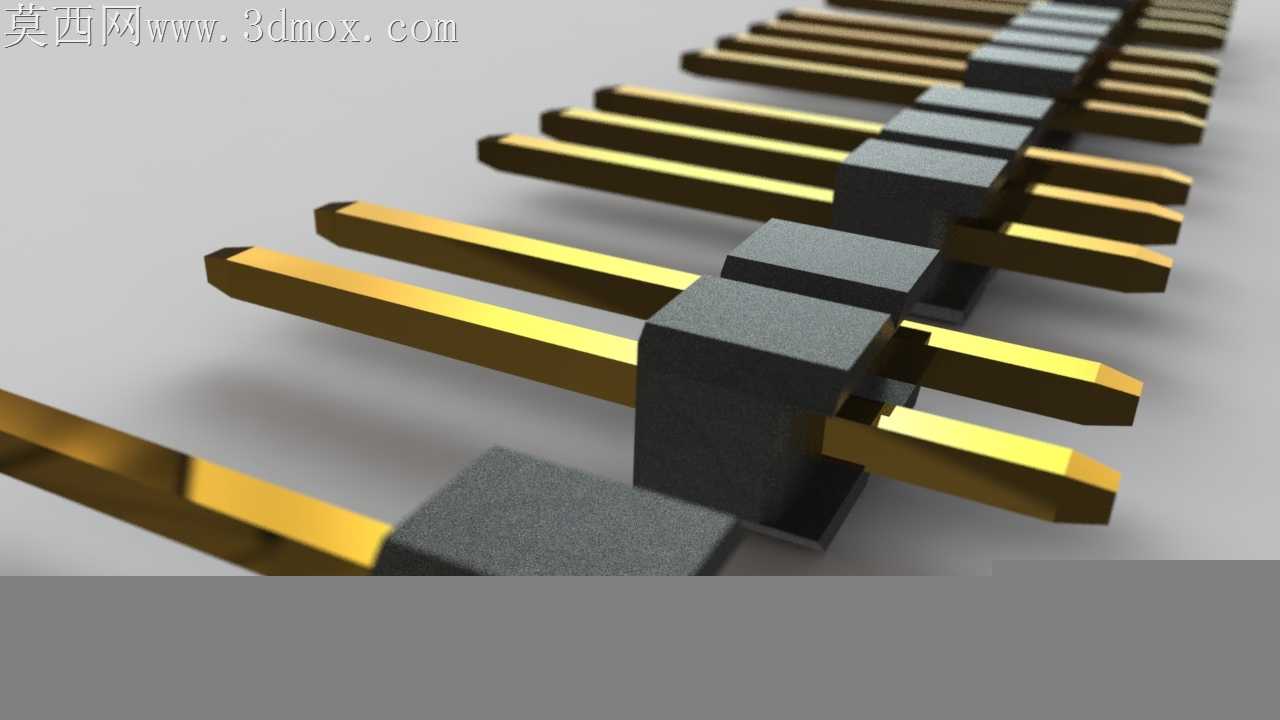

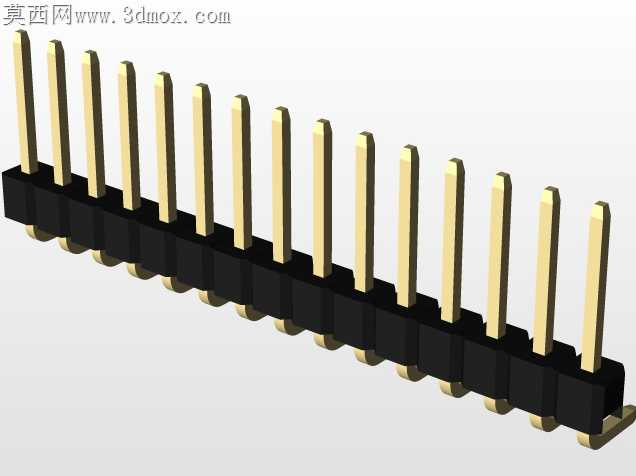

板级电连接场景里，排针塑座与插针的配合公差一直是加工端绕不开的矛盾点，过盈量太小过波峰焊时容易出现浮高、针体歪斜，过盈量太大插针压入时会撑裂塑座，甚至导致针体镀层刮擦脱落影响导通可靠性。这款2.54mm间距排针的塑座内腔做了0.02mm的微倒刺卡位结构，没有采用常见的通腔直孔设计，插针压入到位后倒刺会嵌入针体表面的预压凹槽，不需要额外点胶固定就能承受15N以上的轴向拉拔力，完全能覆盖常规PCB焊接后的插拔受力需求。插针的接触端做了两段式倒角，前端15度斜角用来引导插入对应排母的接触簧片，根部靠近塑座的位置留了0.1mm的平直段，避免插合时簧片过度撑开产生塑性变形，反复插拔500次后接触电阻仍能稳定在20mΩ以内。塑座的边缘做了0.15mm的圆角过渡，没有尖锐的直角棱边，批量注塑生产时能减少模腔边缘的应力集中，降低长期使用后塑座开裂的概率，同时SMT贴装吸嘴取料时不会因为棱边毛刺导致吸附偏移。不同针数的单双列排针共用同一套插针冲压模具，只需要更换塑座的注塑模腔就能实现1Pin到40Pin的全规格覆盖，塑座上的定位凸台尺寸统一，PCB Layout时只需要预留标准的定位孔尺寸，不用针对不同针数调整焊盘与定位孔的相对位置。插针的镀金层厚度控制在0.8μm，底层镀镍层厚度2μm，平衡了导通性能与加工成本，不会出现薄镀层易氧化、厚镀层成本过高的问题。插针与塑座的配合面做了粗糙化处理，压装时两者的结合力比光面配合提升30%左右，过回流焊时260℃的高温环境下，塑座受热膨胀也不会出现插针移位的情况。直角弯针版本的弯折处做了R0.3mm的圆弧过渡，没有直角弯折的应力集中点，弯折后针体的垂直度偏差控制在0.1mm以内，插装时不会出现个别针体无法对准焊盘的问题。
