梅塞施密特Bf109战机驾驶舱结构设计

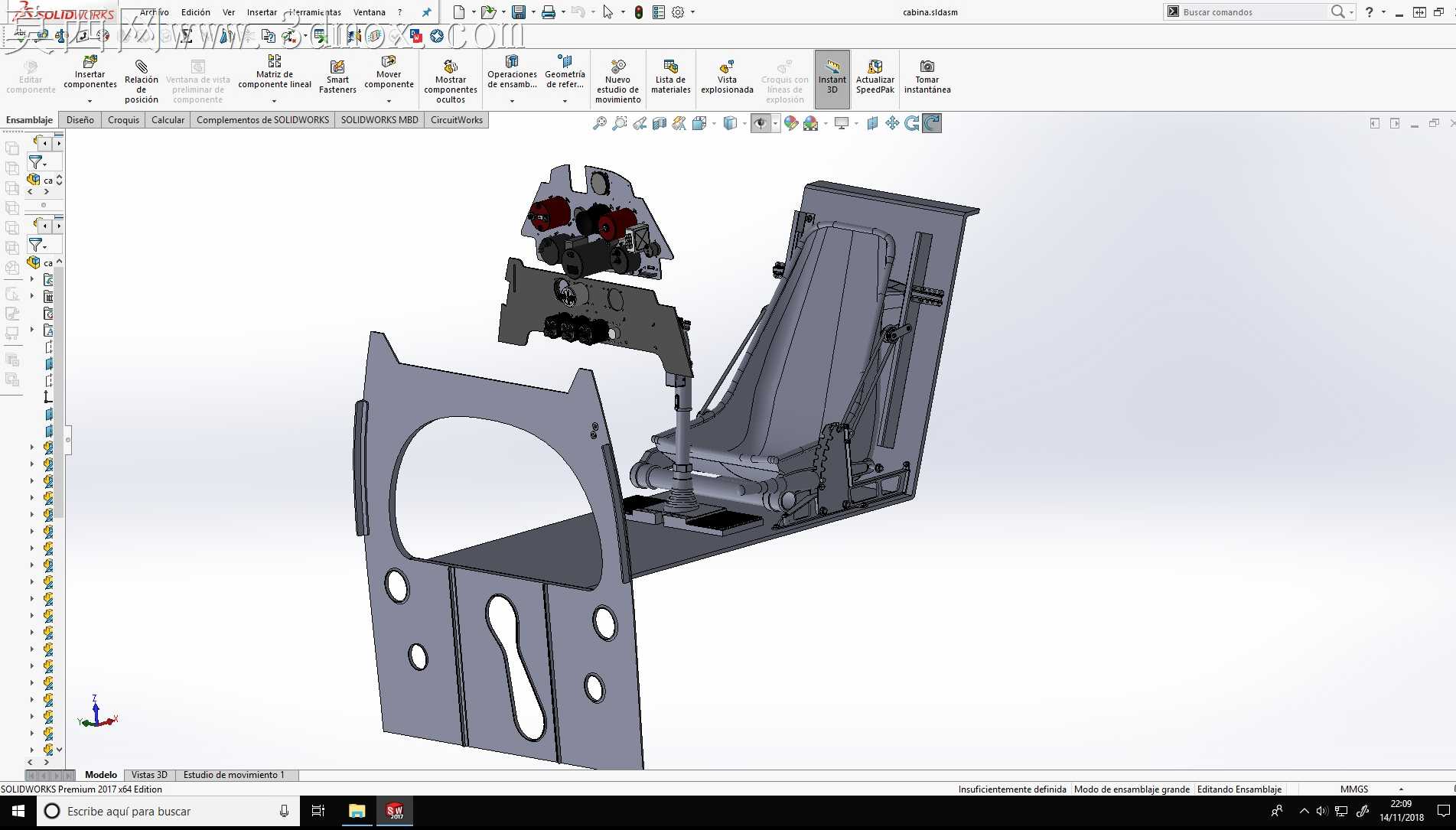

航空构件落地加工最容易踩的坑，就是座舱薄壁 firewall 板与座椅安装导轨的同轴度偏差——这类薄钣金件焊接后极易出现0.3mm以上的翘曲，直接导致弹射座椅滑轨卡滞，过往不少复刻机型都在这个环节反复返工。眼前这套座舱结构在设计时，特意把 firewall 板上的三个座椅定位孔做成了腰型可调结构，长轴方向预留0.8mm的调整余量，刚好抵消钣金焊接后的热变形量，不用靠后期锉修孔位来凑装配精度。操纵杆基座的安装位没有直接焊在 firewall 板上，而是单独做了一块6mm厚的7075铝合金转接座，用四颗沉头螺栓固定在钣金板的加强筋位置，操纵杆大角度扳动时的冲击力会顺着转接座分散到周边的加强筋上，不会在薄钣金上扯出裂纹。座椅下方的安全带锁扣安装座，特意避开了座椅滑轨的正下方位置，偏移了22mm的距离，地勤人员拆装锁扣时不用把整个座椅抬出座舱，伸手就能摸到固定螺栓，日常维护效率能提升不少。仪表板的安装支架做了分段式快拆设计，上半部分固定飞行仪表的支架用两颗快卸销和主支架连接，检修仪表后部的接线时，拔下快卸销就能把上半部分仪表板翻下来，不用拆掉整个仪表台。座舱侧壁的操纵钢索走线槽，特意在弯折处做了R12的圆角过渡，没有出现直角弯折的结构，钢索往复拉动时不会和槽壁硬磨，能大幅降低钢索断丝的概率。脚舵的安装转轴处，特意加了两个带防尘盖的含油轴承衬套，没有直接让钢轴和铝制安装座硬摩擦，长期使用也不会因为磨损出现脚舵旷量。座舱盖的下沿密封胶条安装槽，深度做了3.2mm，刚好能卡入3mm直径的硅胶密封条，装配时不用打胶就能固定住胶条，后期更换胶条也不用清理残胶。油门杆的行程限位块，做了可更换的硬质聚氨酯垫块，长期使用磨损后只需要拧下一颗固定螺丝就能更换垫块，不用整个换掉油门操纵机构。这套结构没有追求过度的轻量化，所有受力集中的位置都留了足够的强度余量，哪怕是做1:1复刻的实机验证件，也不用再额外做结构加强，拿到加工图纸就能直接排产，省掉了前期反复校核结构强度的环节。
