M242自动机关炮结构三维建模作品

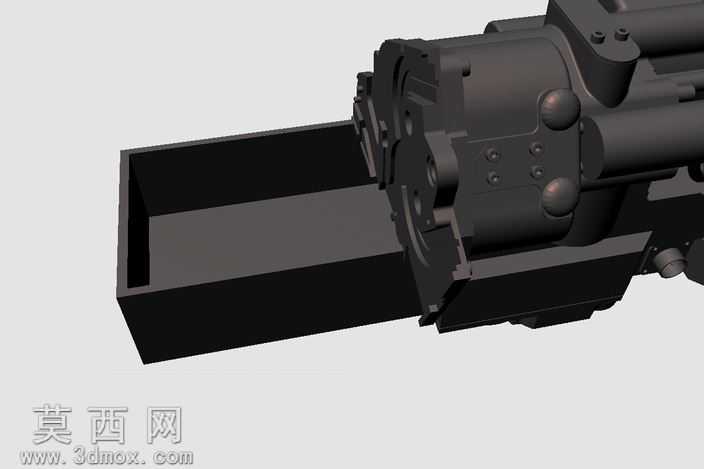

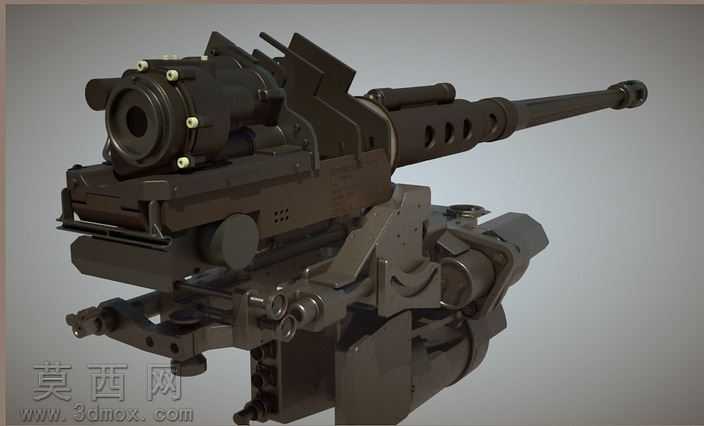

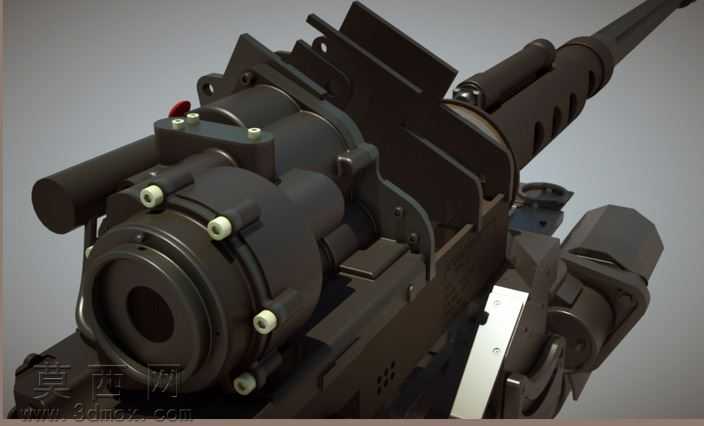

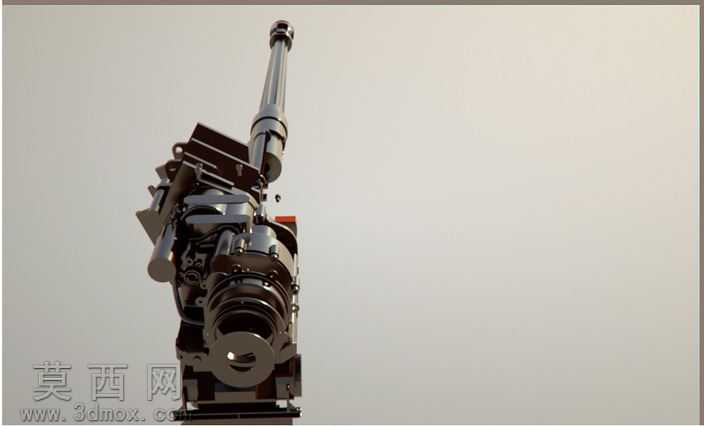

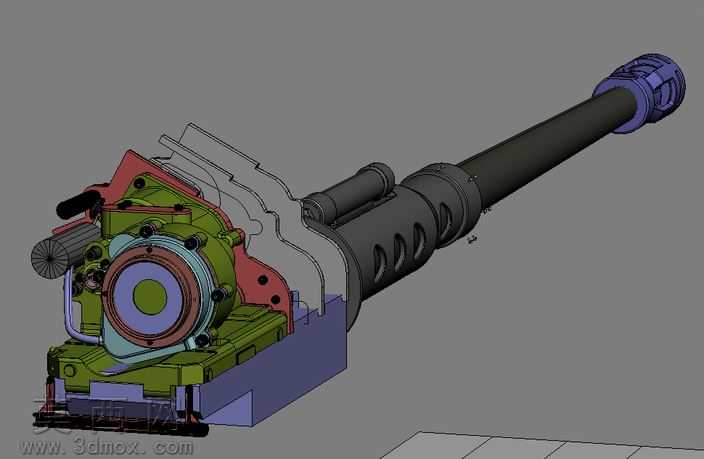

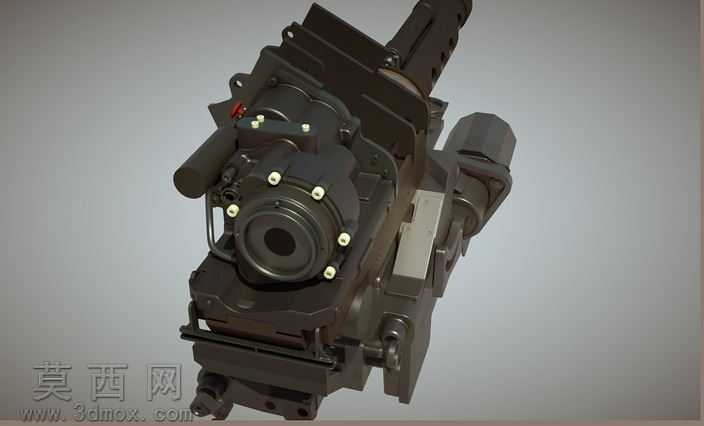

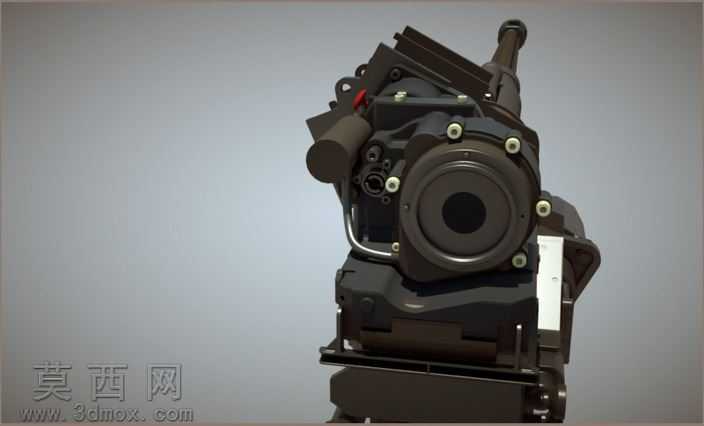

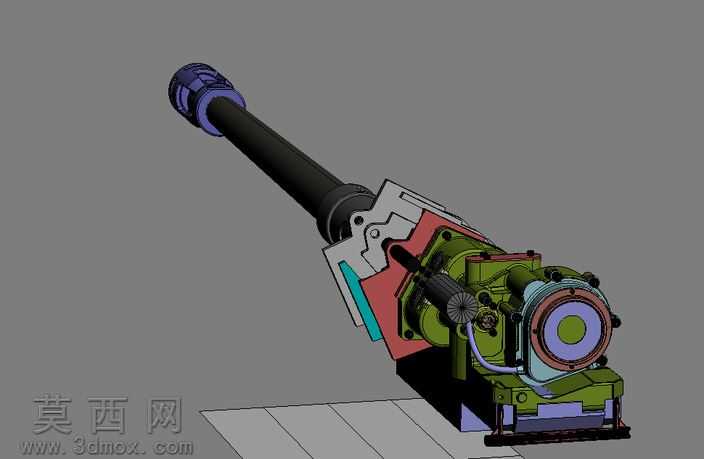

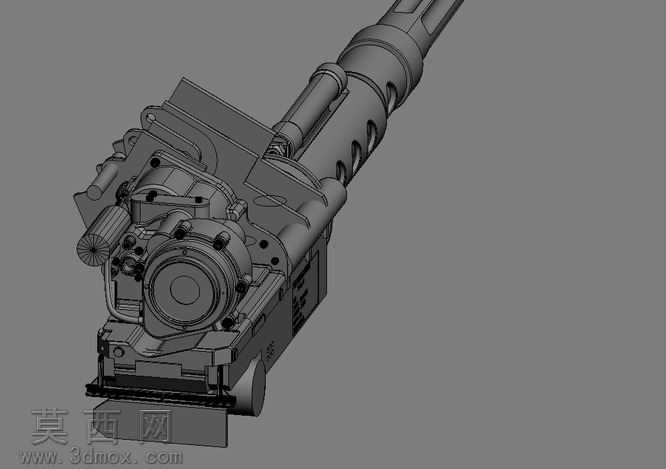

本作品为M242自动机关炮的三维结构建模成果，建模过程依托三维设计软件完成全比例结构还原，整体建模遵循实体建模逻辑，从炮管组件、自动机核心结构、供弹机构到炮身基座均逐一拆解建模，完整复现该型自动炮的机械传动与装配关系。建模阶段首先梳理该型自动炮的结构层级，以炮管轴线为装配基准，先完成长身管炮管的实体建模，对炮口制退器的开槽结构、身管外圆的阶梯定位结构做精准特征绘制，保证身管部分的尺寸比例与真实装备一致。随后开展核心自动机部分的建模，对炮闩结构、往复传动组件、击发机构的各个零件做单独建模，通过装配约束还原各部件的运动配合关系，清晰展现自动机在射击循环中的动作逻辑。供弹机构部分重点还原拨弹轮、输弹导槽、弹链定位结构的细节，对各个啮合传动位置做间隙预留，符合真实机械结构的装配公差要求。炮身架体部分建模兼顾结构强度表现与外观细节，对基座的安装定位孔、俯仰调节铰接结构、缓冲组件的外形与装配位置做精准还原。材质渲染阶段针对不同部件的材质特性做区分设置，身管部分采用哑光黑色金属材质，模拟炮钢的表面质感，对身管表面的热处理色差做细微纹理处理；自动机壳体部分采用军绿色涂装金属材质，添加轻微的使用磨损纹理提升真实感；传动齿轮、铰接轴等运动部件采用亮面金属材质，突出机加工表面的质感；密封管路、缓冲垫等非金属部件采用对应橡胶、工程塑料的材质参数，调整粗糙度与反光度还原不同材质的视觉差异。整体装配完成后对各个运动副做干涉检查，确认炮闩往复、供弹动作、俯仰调节等结构无运动干涉，模型虽处于接近完成的阶段，但核心结构均已完整呈现，可用于军事装备结构展示、机械原理教学、相关装备设计参考等场景，清晰展现了自动火炮类装备的复杂机械结构与装配逻辑，建模过程中对细节特征的把控保证了模型的还原度与结构合理性。
