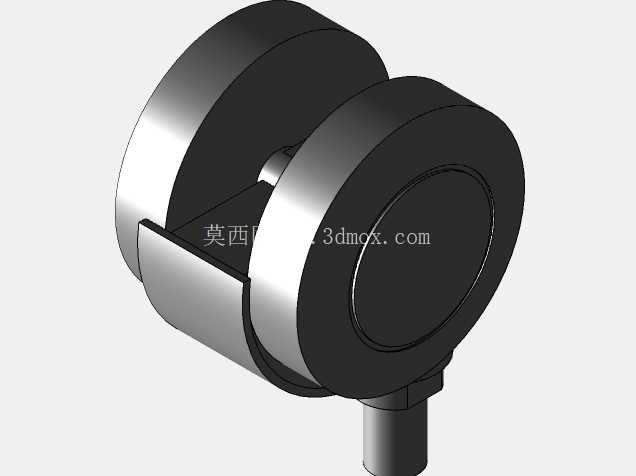

M10螺杆D50双轮无制动脚轮结构设计

这款双轮支撑结构在轻型移动设备、工装台架、小型仓储转运器具上的应用十分普遍，日常车间里的工具周转车、工位物料架、轻型操作台底部，都能见到同类型结构的身影，核心作用是为承载主体提供低阻力的移动能力，同时兼顾小范围转向的灵活性，适配需要频繁调整工位、短距离转运的作业场景。从结构设计逻辑来看，这款脚轮采用双轮布局，相比单轮结构，双轮接触地面时的压强分布更均匀，在车间环氧地坪、普通水泥地面甚至轻度不平整的地面上移动时，不会因为局部受力集中出现卡滞，同时双轮结构的侧向稳定性更好，设备推移过程中不容易出现侧倾偏移，尤其是承载重心偏高的工位器具时，双轮的支撑优势会更明显。安装端采用M10规格的螺杆结构，这种安装方式属于脚轮产品里十分成熟的连接形式，安装时只需要在设备底部的安装梁上预制对应规格的螺纹孔，或者配合螺母从安装板另一侧锁紧即可，不需要额外设计复杂的连接支架，安装拆卸的效率很高，后期维护更换也十分方便，适配大部分采用型材搭建、钢板焊接的轻型设备底架。尺寸边界上，这款脚轮的轮体直径为50mm，属于轻型脚轮的常规尺寸范畴，整体安装后的总高度控制在68mm，轮架部分的横向宽度为45mm，轮体轴向的总宽度为23mm，安装螺杆的伸出长度为15mm，这些尺寸参数在选型时可以直接作为安装边界参考，设计设备底架时只需要预留对应尺寸的安装空间，确认螺杆长度能够穿透安装板并预留足够的螺母锁紧余量即可，不需要额外做结构避让。结构细节上，这款脚轮没有设置止动结构，也就是不带刹车功能，对应的应用场景是不需要长时间固定位置、或者设备本身自带其他定位锁紧结构的场合，比如一直处于流转状态的物料周转车，或者底部配有可调支撑脚的工位操作台，移动时依靠脚轮实现位移，到位后通过支撑脚承重固定，这类场景下无制动的脚轮结构更简单，转动阻力更小，长期使用的故障率也更低。轮体与支架的连接采用销轴铆接的形式，轮体可以绕销轴自由转动，支架上部的回转结构可以实现360度水平转向，推移设备时可以灵活调整行进方向，不会出现转向卡滞的问题。材质搭配上，轮体采用塑料材质，这类材质的轮体在普通硬质地面上滚动时噪音小，不会划伤地坪表面，同时自重较轻，不会给设备增加过多的额外负载；支架部分采用金属材质冲压成型，保证足够的结构强度，额定承载能力可以达到40KG，单只脚轮的承重完全满足轻型工位器具、小型移动设备的承载需求，四只搭配使用时可以满足150KG以内的总承载要求，覆盖大部分轻型移动工装的使用需求。从建模设计的角度来看，这款脚轮的结构拆分十分清晰，主要分为上部的安装螺杆、回转支架主体、轮轴、两个轮体四个核心部分，建模时可以先根据尺寸绘制支架的主体轮廓，确认回转中心与轮轴安装孔的位置度，再依次完成轮体、螺杆的建模，装配时需要注意轮体与支架之间的间隙预留，保证轮体转动时不会与支架发生摩擦干涉，同时回转部分的配合间隙要控制在合理范围，既要保证转向灵活，也要避免间隙过大导致转向时出现晃动。实际选型应用时，需要注意安装螺杆的旋合长度，避免因为螺杆旋入过浅导致连接强度不足，承载后出现螺杆弯曲或者螺纹滑牙的问题；同时要根据使用地面的情况确认轮体材质是否适配，如果是在有尖锐碎屑、油污较重的地面使用，可以根据需求更换更耐磨、耐油的轮体材质，这款支架的结构尺寸可以兼容同规格的其他材质轮体，替换成本很低。日常使用过程中，这类轻型脚轮不需要做特殊的维护，只需要定期清理缠绕在轮轴处的线头、铁屑等杂物，避免轮体卡滞即可，结构本身的可靠性很高，正常使用场景下的使用寿命可以满足大部分工装设备的全生命周期使用需求。
