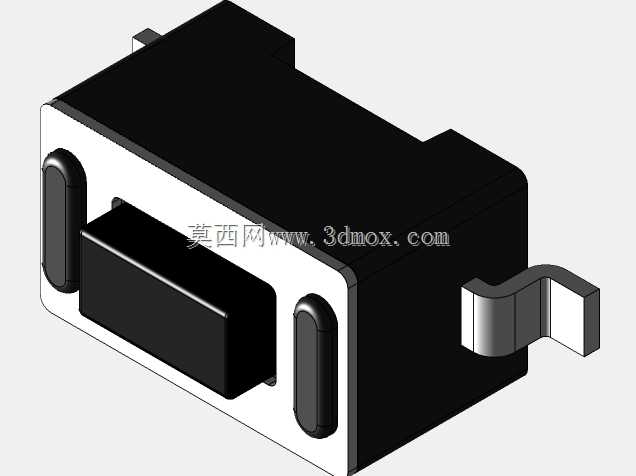

贴片式微型轻触按键三维结构

　　做消费类电子结构设计的工程师，对这类SMD轻触按键肯定不会陌生，从手持通讯终端、便携数码设备到小型工控操作面板，但凡需要人机交互输入触发信号的紧凑空间场景，这类贴片按键都是绕不开的基础选型元件。很多刚入行的结构工程师做PCB堆叠的时候，总容易忽略这类小元件的安装边界细节，要么留的焊盘位置和元件引脚不匹配，要么按键行程和外壳开孔的按压间隙算错，最后打样出来要么按键卡涩按不动，要么焊完之后元件偏位浮高，影响整机装配良率。

　　这款贴片按键的外形尺寸控制在6×3.5×4.3毫米的紧凑区间，属于典型的侧按式SMD封装结构，整体采用黑色耐高温工程塑料作为主体基座，基座两侧设计了两个椭圆形的定位凸台，这两个凸台不是装饰结构，是在SMT贴片过回流焊的时候，配合钢网定位和PCB上的限位丝印，避免元件在焊锡熔融阶段出现移位偏转，保证两个弯折式贴片引脚能精准对准焊盘，提升焊接良率。侧面伸出的弯折金属引脚采用镀锡工艺处理，既保证了焊接时的润湿性，也能在焊接完成后提供足够的结构拉扯强度，避免日常按压过程中引脚从焊盘脱落。

　　从功能特性上看，这类按键属于瞬时接触式微动开关，常态下内部触点处于断开状态，当外部按压力作用在按键帽上，达到额定触发力度后内部弹片形变导通触点，输出触发电信号，撤去按压力后弹片自动复位，触点断开，触发行程通常控制在0.15到0.25毫米区间，触发力度在160克力左右，既不会因为力度太轻导致误触，也不会因为力度太重影响按压手感，非常适合通讯设备上的电源键、复位键、功能侧键这类需要频繁操作的交互点位。

　　设计这类元件的三维模型时，不能只画个外观方块应付装配检查，必须把几个关键的装配干涉边界做准确：首先是按键帽的活动行程余量，要预留出0.3毫米以上的安全按压距离，避免外壳装配公差累积导致按键被顶住长期处于触发状态；其次是引脚的共面度，模型里两个贴片引脚的底面要和基座底部的安装基准面保持在同一平面，公差控制在0.1毫米以内，否则导出到PCB设计软件里做DRC检查的时候，会出现焊盘高度不匹配的报错；还有基座两侧的定位凸台高度，不能超出PCB表面0.2毫米，不然会和PCB上的阻焊层或者周边贴片元件产生干涉。

　　实际选型应用的时候，还要结合整机的防护等级要求考虑，如果是带防水要求的通讯设备，这类基础款的轻触按键不能直接裸露使用，需要在按键帽和外壳之间加装硅胶防水帽，这时候模型里还要把防水帽的压缩厚度算进总安装高度里，不然会出现按压行程不足的问题。另外这类按键的塑料基座要能承受260摄氏度的回流焊高温，过炉时间控制在10秒以内不会出现基座变形、内部弹片失效的问题，模型里的基座壁厚设计在0.4毫米左右，既保证了整体结构强度，也不会因为壁厚太厚导致注塑成型时出现缩痕，影响元件的尺寸精度。

　　很多工程师做结构评审的时候，总觉得这类小元件不重要，随便找个通用模型丢进装配里就行，实际上整机的交互手感恰恰是这些小元件的细节决定的，比如按键帽和外壳开孔的单边间隙要控制在0.1到0.15毫米，间隙太大容易进灰进水，间隙太小温度变化的时候塑料件膨胀会导致按键卡滞，这些尺寸边界都需要精准的三维模型作为设计参考，才能在开模前把所有干涉风险排查清楚，减少后期改模的成本。
