2.1x5.5规格直流电源连接器结构设计

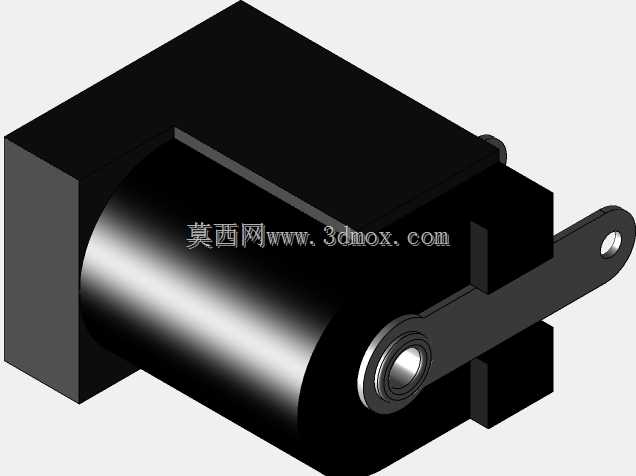

　　长期使用后出现接触片疲劳变形。这款连接器的结构设计采用了方块式安装基座加圆柱形插合腔体的布局，安装基座的平面度公差控制在0.05毫米以内，能够在SMT或者波峰焊工序中与PCB板面完全贴合，基座两侧预留的定位凸台，可以在PCB设计时对应开设定位孔，焊接前先通过凸台完成预固定，避免焊接过程中连接器移位导致的引脚偏位。插合腔体的内径严格匹配5.5毫米的公头外径，内部的中心接触弹片采用2.1毫米的适配尺寸，弹片的悬臂长度经过反复校核，既保证公头插入时的插拔力在合理区间，不会出现过紧导致用户插拔困难，或是过松导致接触不良的问题，同时弹片的接触部位设计有圆弧过渡，避免公头插拔时刮伤镀层，提升长期使用的接触可靠性。从安装边界来看，在消费电子、小型工控终端、通讯外设的供电链路设计里，板载式直流电源连接器的选型与结构匹配，直接决定了设备供电的可靠性与装配效率，这款2.1x5.5毫米规格的直流连接器，是目前小功率直流供电场景里应用最广泛的接口规格之一，常见于路由器、小型交换机、桌面式通讯终端、外置传感模块等设备的板载供电端。从实际使用场景来看，这类连接器需要兼顾插合后的接触稳定性、板端焊接后的抗扭强度，以及反复插拔后的接触电阻一致性，很多现场出现的设备供电断续问题，往往都和连接器的结构设计余量不足有关——比如插合段的同轴度偏差导致公头插合后接触偏斜，或是固定座与PCB的贴合面设计不合理，过波峰焊后出现浮高倾斜，最终导致公头插合时受力不均，

　　这款连接器的基座外形为规整方块，占用PCB的板面尺寸紧凑，引脚采用卧式排布，焊接后引脚与PCB的结合强度更高，相比立式直插的同规格连接器，卧式结构的抗侧向力能力更强，当用户斜向插拔电源插头时，受力会通过基座分散到整个PCB贴合面，而不是集中在引脚上，能够有效避免引脚脱焊、基座断裂的问题。在结构细节上，插合腔体的入口处设计有15度的导向倒角，用户在插接电源时不需要完全对准，只要插头进入倒角范围就能顺利滑入腔体，降低盲插时的对位难度，这对于桌面式设备、后置接口的通讯设备来说非常实用，用户不需要俯身查看接口位置就能完成电源插接。腔体内部的绝缘基座采用耐温阻燃材质，能够承受焊接时的高温，不会出现过炉后变形、腔体缩口的问题，

　　同时绝缘材质的介电强度满足小功率直流供电的绝缘要求，避免中心引脚与外壳之间出现击穿短路的风险。在实际选型适配时，结构工程师需要注意，这款连接器的插合深度有明确的设计边界，公头插入后有效接触长度不短于8毫米，保证接触面积足够承载额定电流，不会因为接触面积过小导致工作时温升过高；同时基座的高度尺寸经过优化，不会突出设备外壳过多，也不会因为插合深度不足导致公头外露过长，影响设备的外观与使用安全。对于通讯类设备来说，这类直流连接器往往需要长期处于通电状态，因此接触弹片的材质选用了高弹性铜合金，表面镀镍打底后镀锡，既保证导电性能，也提升抗氧化能力，在长期通电的工况下，接触电阻能够稳定在毫欧级，不会因为氧化导致接触电阻升高、接头发热的问题。

　　另外，连接器的固定基座与金属插合腔体之间采用过盈压装的结构，压装后配合面的扭矩承受能力满足日常插拔的受力要求，不会出现插合腔体在基座内转动的问题——很多低价同规格连接器使用久了会出现插电源时整个内芯跟着转的情况，就是压装余量不足导致的，这款结构在压装时设计了周向定位的止转槽，金属腔体压入塑料基座后，止转槽嵌入塑料材质内，完全限制周向转动，长期使用也不会出现内芯跟转的故障。在PCB封装设计时，对应的焊盘尺寸需要匹配引脚的宽度与长度，定位孔的位置公差控制在±0.1毫米以内，保证连接器贴装时能够顺利对位，焊接后的引脚透锡量达到引脚厚度的70%以上，进一步提升焊接强度。对于需要做外壳开孔的设备，外壳上的接口开孔直径需要比插合腔体外径大0.2毫米，同时开孔中心与连接器腔体中心的同轴度公差控制在0.15毫米以内，避免外壳装配后挡住腔体入口，导致电源插头无法正常插入。这类连接器虽然是小尺寸的基础电子元件，但在整个设备的可靠性链路里占据非常重要的位置，供电接口的故障往往会直接导致设备整机断电停运，在通讯类设备里这类故障的现场排查成本很高，因此结构设计时的每一处细节余量，都会直接影响终端产品的长期使用稳定性。
