在工控板卡、通讯终端设备、消费类电子产品的板级电路设计中,这类带台阶结构的直插DIP开关是极为常用的地址配置、功能档位切换元件,常被布置在PCB板的边缘区域或者调试接口旁,方便产线调试、售后维护时无需外接编程器就能快速完成设备地址拨码、功能模式切换的操作,相比贴片式拨码开关,直插封装的结构在多尘、存在一定振动的工业通讯设备场景中,引脚焊接强度更高,抗机械疲劳性能更优,长期使用不容易出现虚焊脱落的问题。

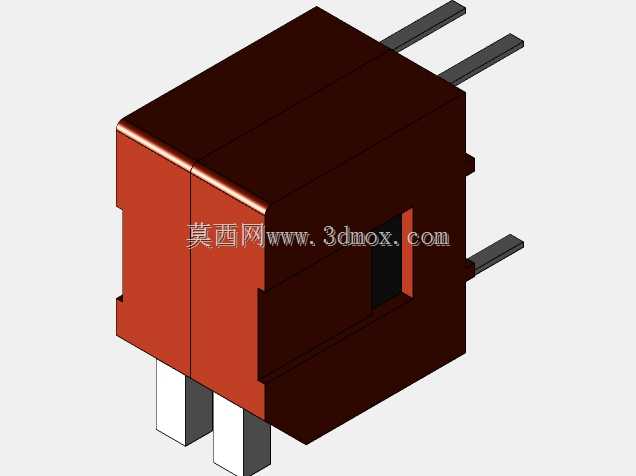

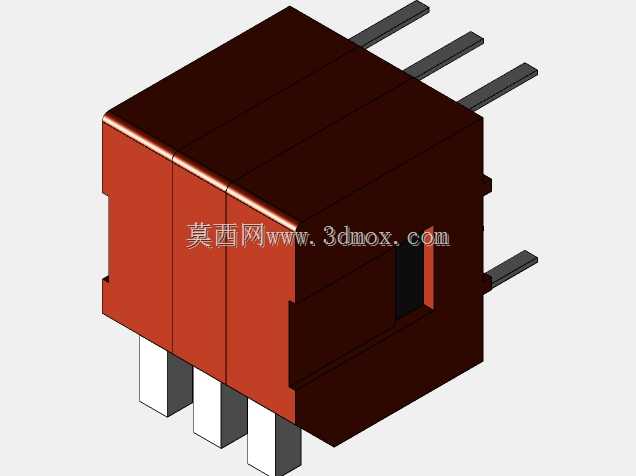

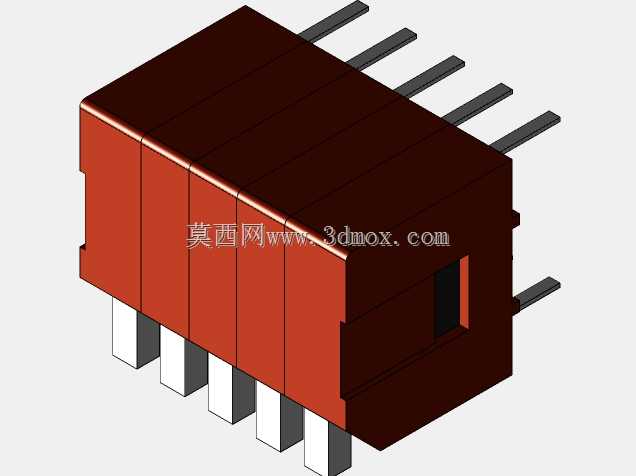

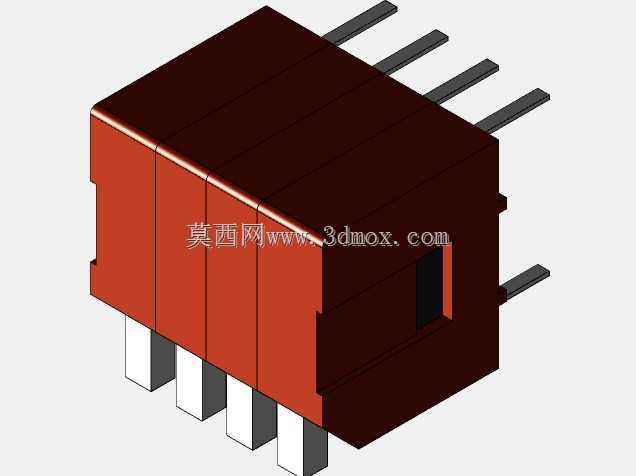

从结构设计来看,这款开关采用2.54mm标准排针间距设计,完全匹配通用万用板、量产PCB的标准孔位网格,台阶结构的设计是整个元件的核心细节,在插件焊接时,台阶面可以贴合PCB板面形成限位,避免插件过程中元件本体过度贴紧板面导致焊锡无法浸润引脚焊盘,也能防止元件插接过深导致底部引脚伸出长度不足,影响波峰焊的焊接良率;同时台阶预留的微小间隙可以让焊接后的助焊剂残留有挥发空间,避免长期使用后残留的助焊剂在引脚间形成漏电通路,影响开关的接触可靠性。开关本体采用耐高温的热固性塑料注塑成型,能够耐受波峰焊时的短时高温冲击,不会出现壳体变形、内部触点移位的问题,外露的拨柄采用防滑凹槽设计,调试人员用镊子或者小型一字螺丝刀就能轻松拨动,拨动力度设计在适中区间,既不会因为设备运输振动出现档位误跳变,也不会因为拨动力度过大导致调试时损坏拨柄。
从安装边界来看,这款开关的引脚伸出长度适配常规1.6mm板厚的PCB设计,焊接后本体底部距离板面的间隙控制在0.3mm左右,既满足焊接工艺要求,也不会占用过多板上垂直空间,对于有外壳装配要求的通讯类产品,开关顶部距离板面的高度可以匹配常见的设备外壳开孔尺寸,拨柄伸出外壳的长度刚好适合手动操作,不会因为伸出过长容易被误碰,也不会因为伸出过短导致操作困难。开关内部的触点采用铜基镀银工艺,接触电阻低,能够通过小信号电路的电流要求,每个档位的触点都设置有自锁结构,拨到位后会有清晰的段落反馈,调试人员可以通过手感确认档位是否拨到位,不需要额外通过万用表测量通断就能确认开关状态,大幅提升现场调试的效率。
在实际选型应用中,这类开关常被用在485通讯设备的地址拨码、工控模块的功能配置、小型通讯终端的参数切换场景,相比软件配置的方式,硬件拨码开关的状态不受程序跑飞、掉电丢失的影响,在一些对可靠性要求较高的工业通讯场景中,硬件拨码的配置方式稳定性远高于软件写入参数的方案,不会因为电池掉电、存储芯片损坏导致设备配置参数丢失。建模过程中严格按照实际元件的尺寸公差做了细节还原,包括引脚的倒角、本体的脱模斜度、拨柄的活动间隙都做了对应设计,导入PCB装配时可以直接做干涉检查,提前验证外壳开孔、周边元件布局是否存在装配冲突,避免结构设计阶段出现尺寸匹配问题,减少后期打样的改模次数。
