弹簧搭扣式工业箱柜锁具结构设计

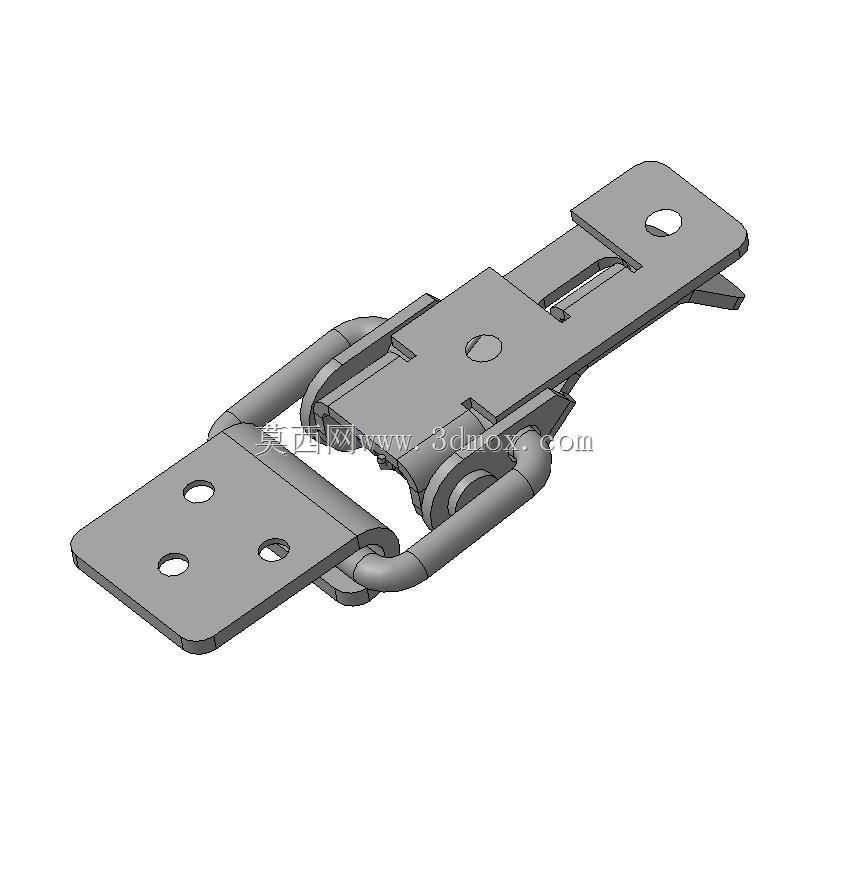

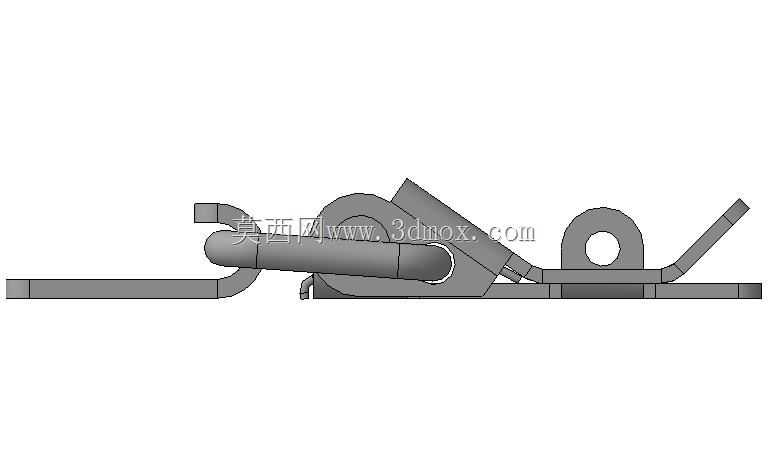

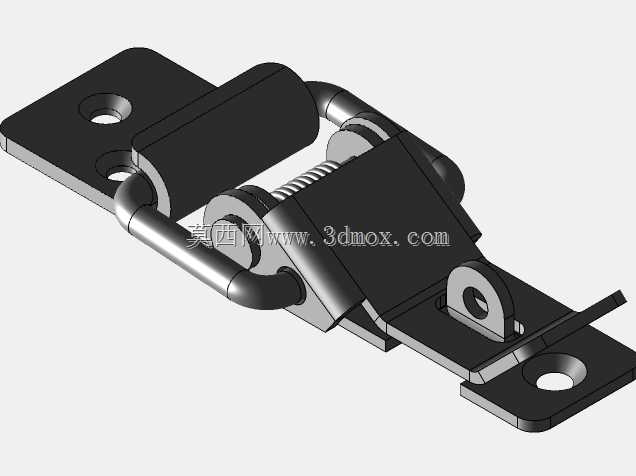

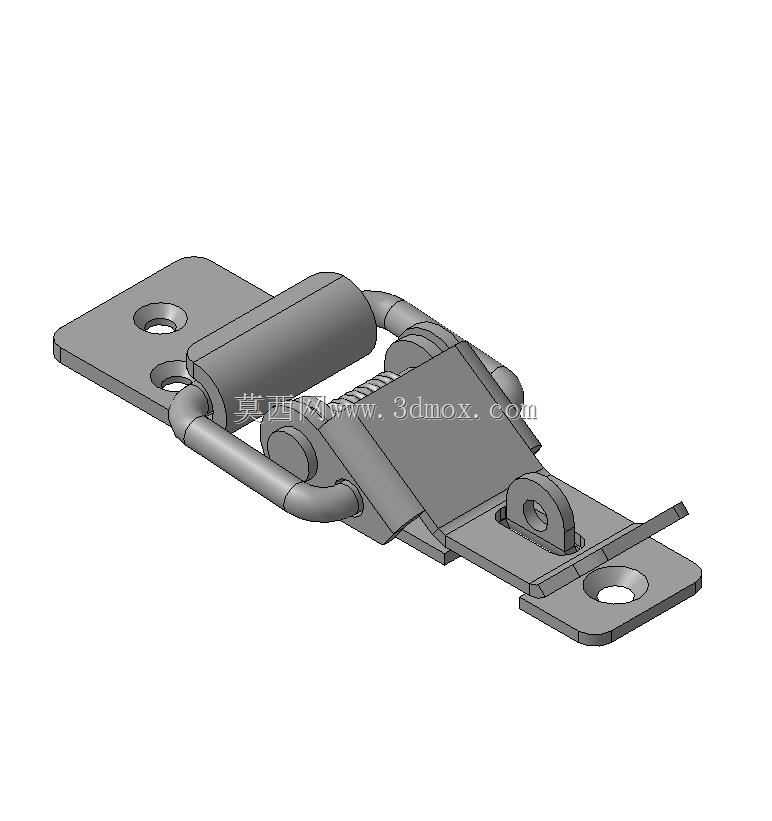

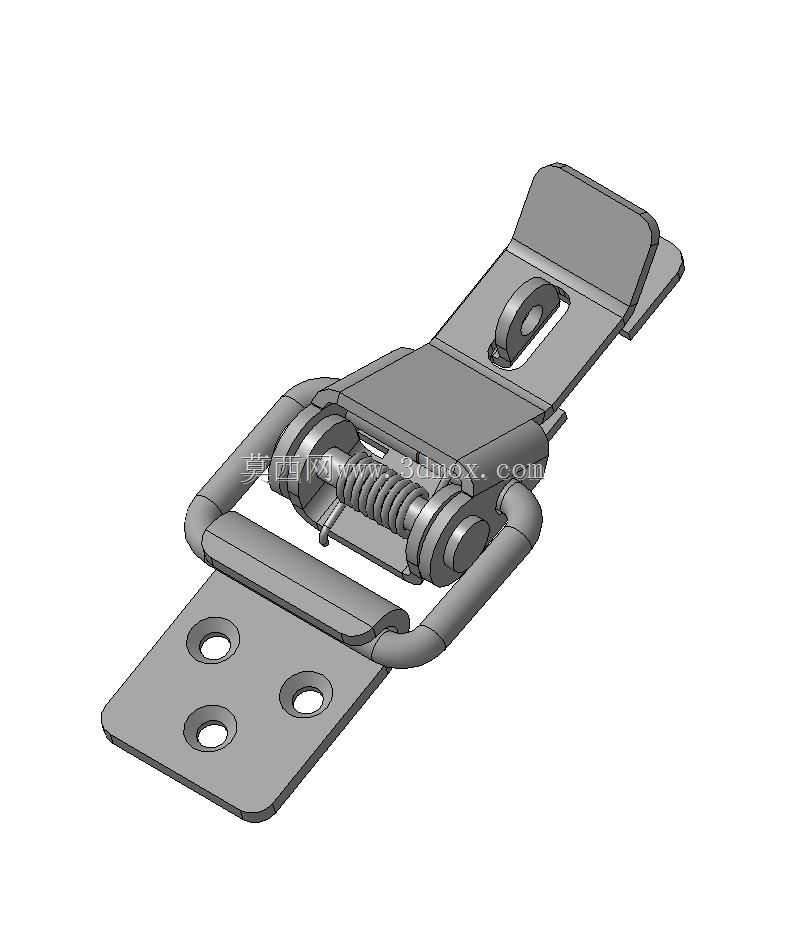

这款搭扣式锁具主要面向工业储运、设备防护场景设计，可适配木质包装箱、金属周转箱、设备检修舱门、小型机电设备外罩等需要频繁开合且要求可靠扣合的使用场景，在物流运输、车间设备运维、户外机柜防护等领域都能发挥稳定的锁固作用，能有效避免箱体或舱门在运输震动、外力触碰下意外开启，保障内部存放的工件、配件、设备元件的存放安全。从功能特性来看，这款锁具采用弹簧张紧结构实现扣合后的预紧力保持，扣合状态下弹簧持续提供向内的拉紧力，能够抵消板材公差、长期使用磨损带来的配合间隙，避免锁扣出现松旷、异响甚至脱开的问题；锁体的操作端设置了便于扳动的压片结构，开合操作无需额外工具，徒手即可完成解锁与锁止动作，日常开箱取放物品、设备检修开合舱门时操作十分便捷，同时锁合后搭扣环与锁座的配合具备一定的防误触能力，非刻意扳动压片的情况下不会自行解锁。在设计思路上，这款锁具采用分体式安装结构，分为固定底座和锁钩座两个独立安装单元，两个部件均采用平板式安装面设计，安装面上预留了标准的圆形安装孔位，可通过螺栓、铆钉直接固定在箱体或舱门的对应安装面上，不需要在安装基材上加工复杂的异形槽位，适配不同厚度的金属板材、木质板材安装需求；锁体的活动铰接部位采用卷边铰接结构，铰接轴与弯折成型的金属管臂配合，转动过程顺滑无卡滞，同时金属管臂的圆弧过渡设计避免了应力集中，在频繁开合的使用场景下能有效降低铰接部位断裂的风险，提升锁具的整体使用寿命。从安装边界与尺寸适配来看，锁具整体采用扁平式外形设计，锁合状态下整体凸起高度较低，不会在箱体外侧形成突出的尖锐结构，避免储运过程中剐蹭其他物品或划伤操作人员；两个安装座的孔位间距经过标准化适配，可匹配常规工业箱柜的门板与门框配合间隙，安装时只需要保证锁座与锁钩座的对位精度，扣合后即可获得均匀的拉紧力，锁体的弹簧行程预留了足够的调节余量，即使安装面存在小幅的位置偏差，也能通过弹簧的伸缩量补偿偏差，保证锁合的可靠性。整体结构采用金属板材冲压弯折成型，各部件的弯折圆角处理均匀，没有尖锐的毛刺棱角，在使用过程中安全性更高，同时金属材质的结构强度能够承受较大的拉紧力，在装满重物的周转箱、具备一定密封要求的设备舱门上使用时，能够提供足够的锁固力，保证扣合状态的稳定性。
