木质拼接带轮恐龙玩具结构设计

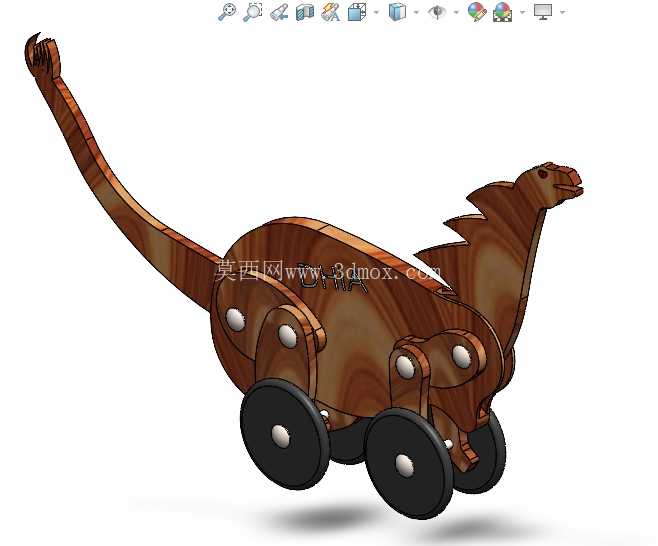

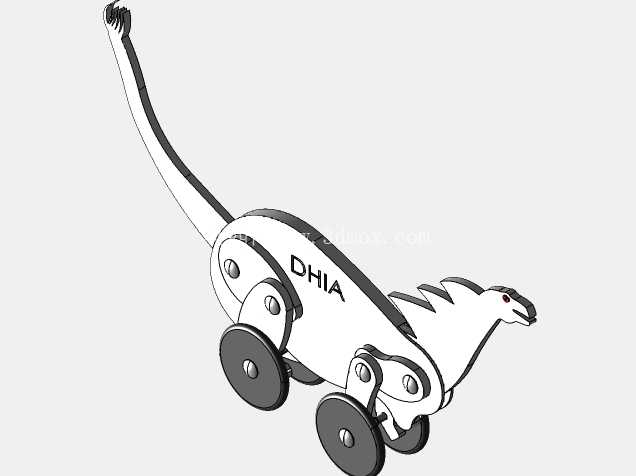

这款带轮木质恐龙拼装件，面向儿童益智玩具、手工文创摆件两大应用场景设计，既可以作为激光切割加工门店的标准化量产产品，也能作为青少年科创实践、手工拼装课程的实操教具，适配桌面级CNC激光切割设备的加工参数，无需复杂的注塑、冲压模具投入，小批量生产门槛极低。从实际使用维度看，成品依靠底部四个滚轮实现平滑推行，整体重心经过反复校核，沿水平桌面推行时不会出现侧翻、前倾后仰的问题，恐龙尾部做了加长配重处理，即使推行过程中遇到微小的台阶障碍，也能依靠尾部重量保持整体姿态稳定，不会出现栽头的情况。设计阶段优先考虑加工与组装的便捷性，所有组成板材零件均为平面轮廓结构，单块板材的最大外轮廓尺寸控制在300mm*180mm以内，适配市面上绝大多数桌面级激光切割机的加工幅面，不需要额外拼接大板，材料利用率可以达到92%以上，加工时仅需按照导出的DXF轮廓走刀，不需要额外的三维曲面加工工序，普通3mm厚度的胶合板、密度板都可以作为加工原材料，材料适配性极强。连接结构全部采用标准铆钉配合预制孔位实现，所有零件上的装配孔位同轴度公差控制在0.1mm以内，组装时不需要额外涂抹胶水，仅需将对应板材的卡位对齐，压入铆钉即可完成固定，普通用户不需要专业工具，仅靠徒手就能完成全部组装流程，组装完成后各活动关节的阻尼感适中，既不会出现松动垮塌的问题，也能保持恐龙颈部、尾部的姿态可调整。整体外形完全复刻蜥脚类恐龙的经典轮廓，背部做了阶梯状的棘突造型，头部做了简化的口鼻处理，既保留了恐龙的辨识度，又避免了尖锐棱角带来的安全隐患，所有板材边缘都做了R1.5mm的圆角处理，不会划伤使用者的手部。底部滚轮采用独立的轮轴结构，每个滚轮都可以单独转动，轮轴与板材孔位之间预留了0.2mm的间隙，推行时滚轮转动顺畅，不会出现卡滞、异响的问题，滚轮外侧做了凸起的轮缘结构，既可以模拟车轮的视觉效果，也能避免推行过程中轮体从轴位脱落。从安装边界来看，组装完成后的成品总长度为420mm，总高度为180mm，总宽度为120mm，放置在普通书桌、展架上不会占用过多空间，整体重量控制在280g左右，儿童可以轻松单手拿取挪动。设计过程中特意规避了复杂的曲面结构，所有零件都可以从平面板材上切割获得，不需要额外的热弯、塑形工序，加工时的走刀路径全部经过优化，减少了空行程距离，单套产品的激光切割加工时长可以控制在8分钟以内，量产效率极高。零件之间的卡位全部采用互锁结构设计，除了铆钉的固定作用之外，板材之间的卡槽可以互相限位，即使长期使用出现铆钉轻微松动的情况，整体结构也不会散架，结构可靠性经过了反复的推拉测试验证，正常使用情况下不会出现结构失效的问题。作为拼装类产品，所有零件都做了防呆设计，不同位置的连接孔位直径、卡槽宽度都做了差异化处理，组装时不会出现零件装反、装错位置的问题，新手用户对照装配示意图可以在15分钟内完成全部组装，不需要具备专业的机械装配知识。表面处理环节预留了足够的操作空间，用户组装完成后可以根据自身喜好对木质表面进行彩绘、涂蜡、贴饰等二次创作，既可以作为儿童的拼装玩具，也能作为手工文创摆件放置在桌面、展柜中作为装饰，适配不同场景的使用需求。
