燃气轮机内部结构剖面三维设计

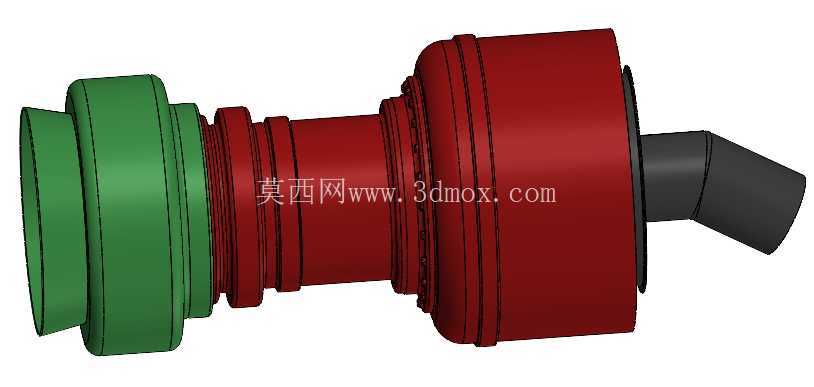

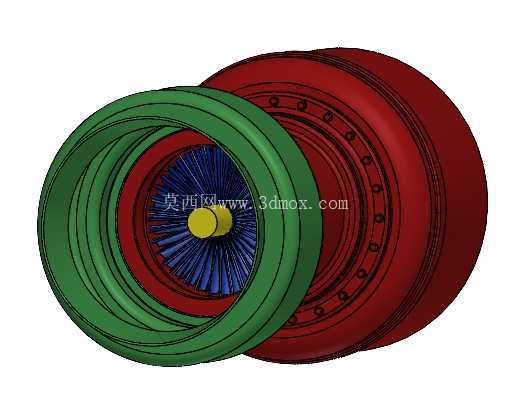

　　设计过程中优先还原了压气机段、燃烧室段、涡轮段的核心配合关系：进气端采用渐缩式的进气机匣结构，绿色部分的进气机匣预留了与进气过滤系统对接的安装法兰，法兰面的螺栓孔位按照通用工业燃气轮机的接口规范布置，安装边界上进气端法兰外径与主流同功率等级机型保持一致，可直接适配现有进气管道的安装尺寸，无需额外做转接结构设计。压气机段的多级动叶与静叶采用交错排布结构，蓝色的叶片部分严格按照轴流压气机的叶型扭转角度建模，每级叶片的安装角、叶顶间隙都参考实际运行的合理取值设定，叶顶与机匣内壁的间隙控制在合理范围内，既避免运行过程中叶片与机匣刮蹭，也能减少压气机段的漏气损失，提升压气效率。在分布式能源、舰船动力、工业驱动等场景中，燃气轮机是核心的连续流内燃动力设备，本次完成的剖面结构三维设计，完整还原了设备从进气端到排气端的全流道与核心部件装配关系，可直接用于结构校核、教学演示、原理验证等场景。从实际工程应用来看，这类剖视结构的三维设计，能帮助设计人员快速梳理通流部分的气动布局合理性，也能让运维人员直观理解各部件的装配层级，避免在拆装培训中出现部件磕碰、装配顺序错误的问题。

　　中间的传动轴采用阶梯轴结构，黄色的轴段上预留了各级轮盘的定位轴肩，轴肩的高度与宽度按照过盈装配的公差要求设计，保证轮盘装配后轴向定位可靠，不会在高速旋转过程中出现轴向窜动；轴的两端分别连接压气机端与涡轮端的轮盘，同轴度公差在建模时按照IT5级精度设定，避免高速运转时出现轴系振动超标问题。燃烧室段的红色机匣部分采用双层壁结构，外层为承压机匣，内层为火焰筒壁面，壁面上的冷却孔按照气膜冷却的排布方式设计，孔位的角度与间距参考实际燃烧室的冷却方案，保证运行时火焰筒壁面温度处于材料允许范围内，延长部件使用寿命；燃烧室的燃料喷嘴安装位置在压气机出口与涡轮进口之间的过渡段，喷嘴的安装座预留了与燃料供应管路对接的接口，接口尺寸符合通用燃料管路的连接标准。

　　涡轮段的导向叶片与工作叶片同样采用带冷却通道的结构建模，叶片内部的冷却流道与燃烧室引出的冷却气路连通，保证涡轮叶片在高温燃气环境下能持续可靠工作；排气端的扩压机匣采用渐扩式流道设计，将涡轮出口的高速燃气减速增压，降低排气流速，提升整机的循环效率，排气端的法兰接口同样按照工业标准设计，可直接对接排气烟道或余热回收装置。整个模型的装配层级按照实际设备的拆装顺序划分，从进气机匣到压气机静叶环、动叶轮盘、燃烧室组件、涡轮导向器、涡轮动叶轮盘、排气机匣，每个部件都保留了独立的建模特征，方便后续做参数化修改，比如调整叶片数量、修改机匣壁厚、变更法兰孔位数量时，可直接在对应零件上编辑特征，无需重新搭建整体装配。

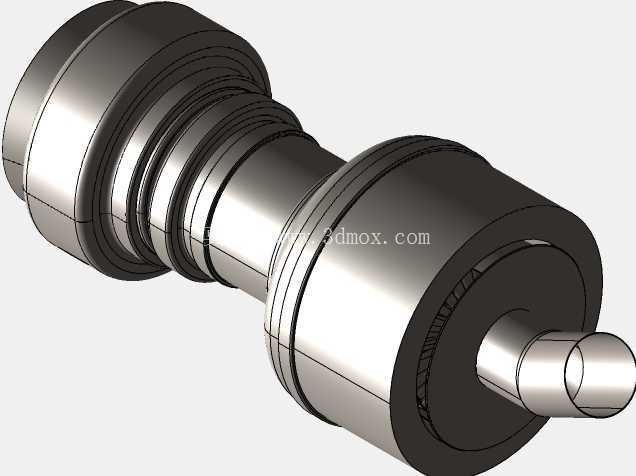

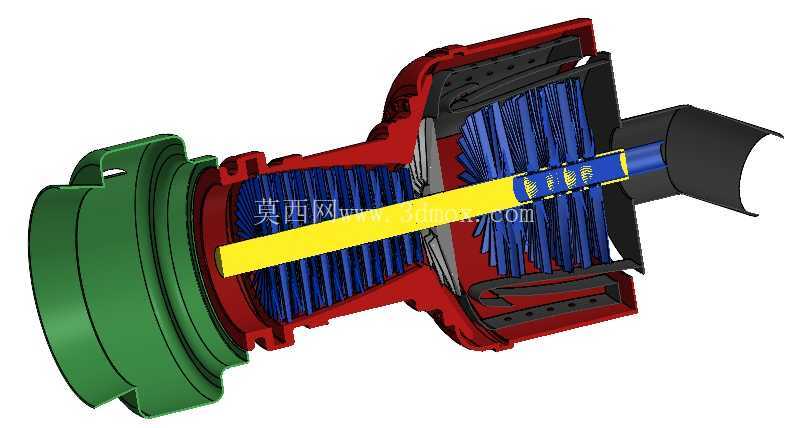

　　外形尺寸上，整个模型的总长、最大外径都参考10MW级工业燃气轮机的实际尺寸比例设定，安装底座的连接孔位按照公用底座的安装标准布置，可直接适配现有动力站房的安装基础尺寸，无需额外调整基础布局。建模过程中特意做了剖视处理，将一半的机匣结构做透明化与切除处理，让内部的叶片、轴系、燃烧室结构完全外露，不需要做爆炸视图就能清晰展示内部的部件配合关系，在做方案汇报、教学演示时，可直接旋转视角查看任意位置的结构细节，比如压气机叶片与静叶的轴向间隙、涡轮叶片与导向器的对中关系、燃烧室火焰筒的安装位置等，比传统的二维剖面图更直观，能减少技术沟通中的理解偏差。对于结构设计从业者来说，这个模型可作为燃气轮机结构设计的参考模板，梳理轴系布置、通流部分设计、机匣结构设计的核心要点；对于设备选型人员来说，可通过模型直观了解燃气轮机的内部结构，对比不同机型的结构布局差异；对于三维建模学习者来说，可参考这类复杂旋转机械的建模思路，掌握多级叶片装配、轴系定位、剖视结构处理的建模技巧。
