立式筒型燃油换热锅炉结构设计

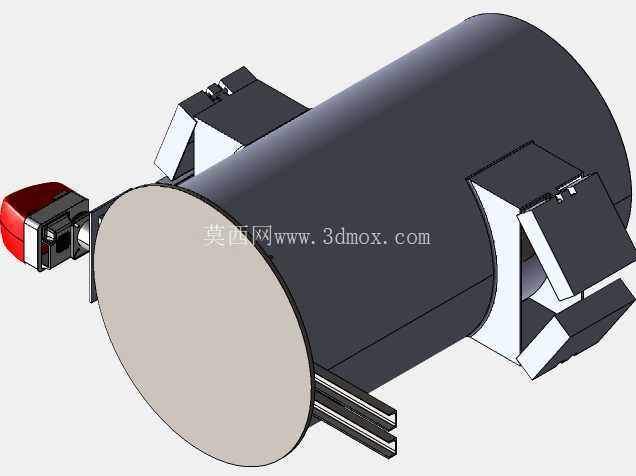

　　在中小型工业供热、商用集中供热水以及小型工艺热源配套场景中，这类立式筒型燃油锅炉的应用覆盖度非常广，不同于卧式大吨位锅炉的长筒体布局，该结构采用立式同轴布置，能在有限的占地空间内实现更高的换热面积堆叠，尤其适合厂房边角、设备夹层这类横向空间受限但竖向空间充足的安装场景。从实际使用逻辑来看，设备核心功能是通过燃油燃烧释放的热量，加热筒体内排布的换热管束内的介质，最终输出设定温度的热水或低压蒸汽，可满足小型生产车间工艺补热、商用建筑采暖、餐饮行业集中供热水等多场景的热源需求，相比电加热锅炉，燃油机型的单位热值成本更低，且无需配套大负荷供电专线，适配供电容量不足的城郊、乡镇生产场景。

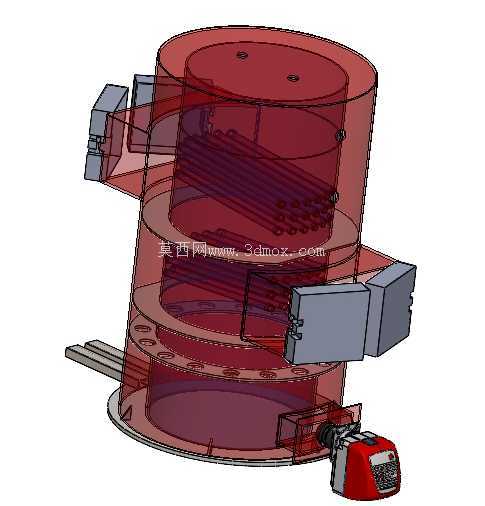

　　从结构设计思路上拆解，该模型采用多层同轴套筒式布局，最外层为承压外壳，采用半透明示意的红色筒体为承压水套层，内部逐层排布蛇形换热管束，燃烧器布置在筒体底部侧方位置，燃烧产生的高温烟气自下而上依次冲刷各层换热管束，最终从顶部侧方的烟道口排出，这种烟气流程设计能最大化延长高温烟气在筒体内的停留时间，减少排烟热损失，提升整体换热效率。筒体侧面预留的多个方形接口分别对应检修口、介质进出口、测温测压探头安装位，底部的法兰底座为整体安装支撑结构，安装时需匹配基础预埋螺栓的孔位，底座下方需预留不小于200mm的检修空间，用于燃烧器的日常维护与排污管路的接驳。

　　在安装边界控制上，该立式结构的最大外径控制在1200mm以内，整体高度不超过2200mm，相比同吨位卧式锅炉节省近40%的横向占地，安装时筒体侧面距离墙体或周边设备需预留不小于600mm的操作空间，用于侧方检修门的开启、管路阀门的操作；顶部需预留不小于800mm的吊装空间，方便后期换热管束的抽芯检修。燃烧器侧方需预留不小于1000mm的操作空间，满足燃烧器拆装、油路滤芯更换、点火电极调试的操作需求。筒体上的介质进出口采用标准法兰接口，可直接对接现场的循环管路，无需额外做变径转接，侧方的多个方形接口可根据实际使用需求选配安装观火镜、温度传感器、压力安全阀、水位计等辅件，不同接口的法兰压力等级统一匹配1.0MPa公称压力，适配常规低压供热系统的压力要求。

　　从结构可靠性设计角度，内部换热管束采用等间距排布，管束与两端管板采用胀接加焊接的连接工艺，避免长期热胀冷缩导致的接口渗漏，层与层之间设置的导流板可引导烟气沿设计路径流动，避免出现烟气短路的换热死角，外层水套的壁厚设计充分考虑承压需求与腐蚀余量，可适配常规软化水的介质要求，若用于水质较差的场景，可额外在水套内部增加防腐衬层。底部燃烧器的安装接口采用快开式法兰结构，日常维护时无需拆解整体管路即可拆下燃烧器清理积碳、更换喷油嘴，大幅降低后期运维的拆解工作量。筒体底部设置的排污口可定期排出水套内沉积的水垢与杂质，避免管束表面结垢影响换热效率，排污管接驳时需引至安全排水位置，避免高温排污介质烫伤运维人员。

　　在实际选型适配时，该结构的锅炉可根据输出热负荷需求调整内部换热管束的数量与筒体高度，无需改动整体安装接口尺寸与底座布局，可实现同安装尺寸下多档位热负荷的适配，降低现场安装基础的改造成本。烟气出口可直接对接常压烟囱，若有环保排放要求，可在烟道口后续加装余热回收装置与烟气处理模块，进一步提升热能利用率、满足排放要求。整体结构没有复杂的异形构件，所有板材、管材均采用常规工业标准规格，加工制造时无需定制特殊工装，生产制造成本可控，后期备件替换也可直接采购标准件，降低全生命周期的运维成本。
