精密多工位载具式自动装配工作台结构

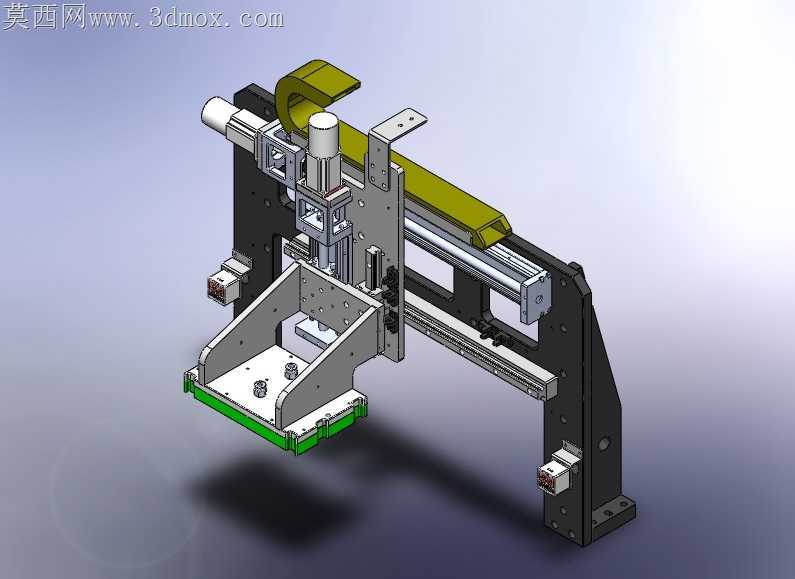

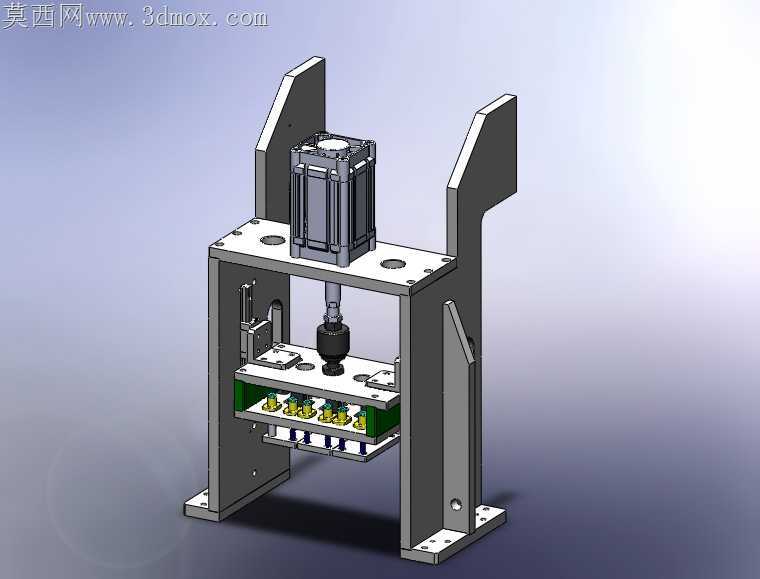

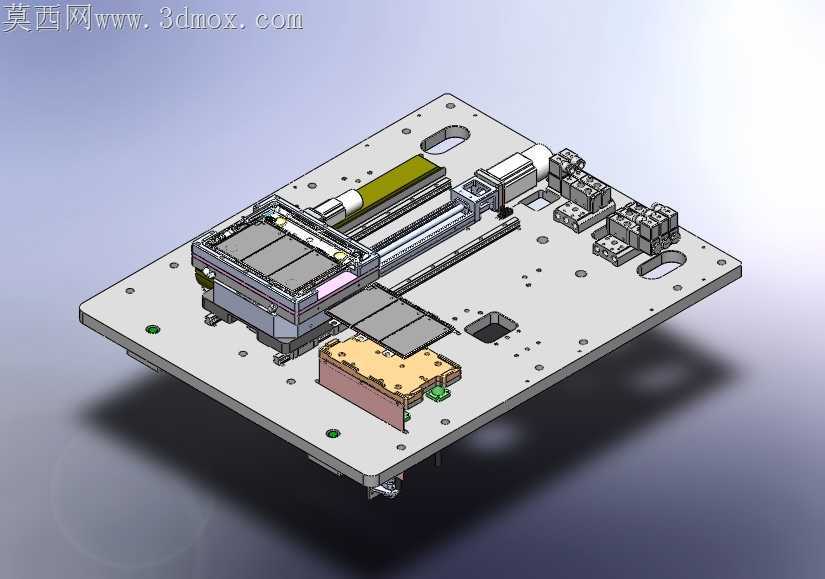

小尺寸精密零件装配现场最常出现的痛点，莫过于载具移位带来的对位偏差——轻则压装偏位产生不良品，重则撞坏夹爪模组导致整线停摆，这套装配结构在底板基准设计阶段就把公差累积的问题拆解到每一处安装位。整块安装底板采用6061铝板经两次时效处理后做全平面精磨，所有模组安装孔位统一以底板左下角的基准孔做坐标标注，避免分块加工带来的基准偏移，直线导轨的安装面额外预留0.02mm的刮研余量，装配时通过红丹粉校验接触率，保证导轨全程直线度控制在0.01mm以内，滑台移动时不会出现卡顿或偏摆。载具回流的路径上没有做多余的凸起结构，所有传感器的安装位都做了沉孔处理，线缆全部从底板背面的走线槽排布，正面看不到裸露的管线，既避免生产过程中线缆被载具剐蹭破损，也能减少粉尘在结构缝隙的堆积，降低日常清洁维护的工作量。不同工位的夹具采用模块化快拆设计，每个夹具单元与底板的连接都用两个定位销做精准限位，更换产品型号时不需要重新打表找正，松开锁紧螺丝就能直接替换对应夹具，换型时间能压缩到十分钟以内。压装工位的支撑块特意做了等高研磨，压头下行时的受力直接传递到底板的加强筋区域，不会因为局部受力变形导致压装深度不一致，侧边的气动元件安装位预留了调节余量，能根据不同批次零件的尺寸公差微调夹爪的开合行程，不用重新加工连接件。载具本身的定位槽做了0.03mm的倒角导入，零件放入时不会因为边角磕碰产生卡滞，槽底预留的排气孔能避免零件与载具贴合时形成气腔，取料时不会因为负压把零件带起。所有运动部件的行程末端都加了聚氨酯缓冲块，硬限位的位置做了淬火处理，长时间高速往复运动也不会出现撞痕导致的位置偏移，走线槽的转角处都做了圆角过渡，线缆弯折处的弯曲半径大于线缆直径的五倍，延长线缆的使用寿命。
