桌面级数控雕刻机整机结构设计

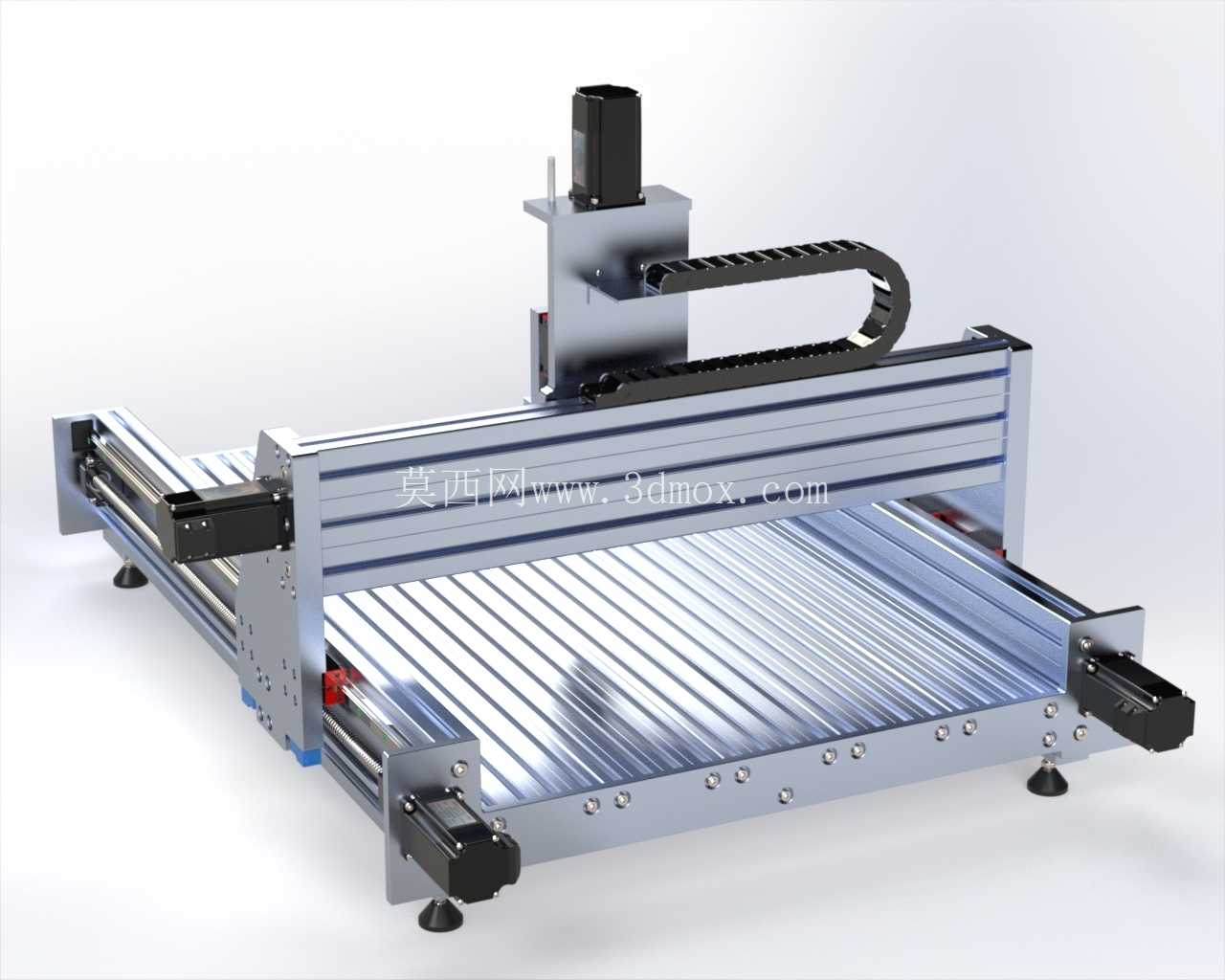

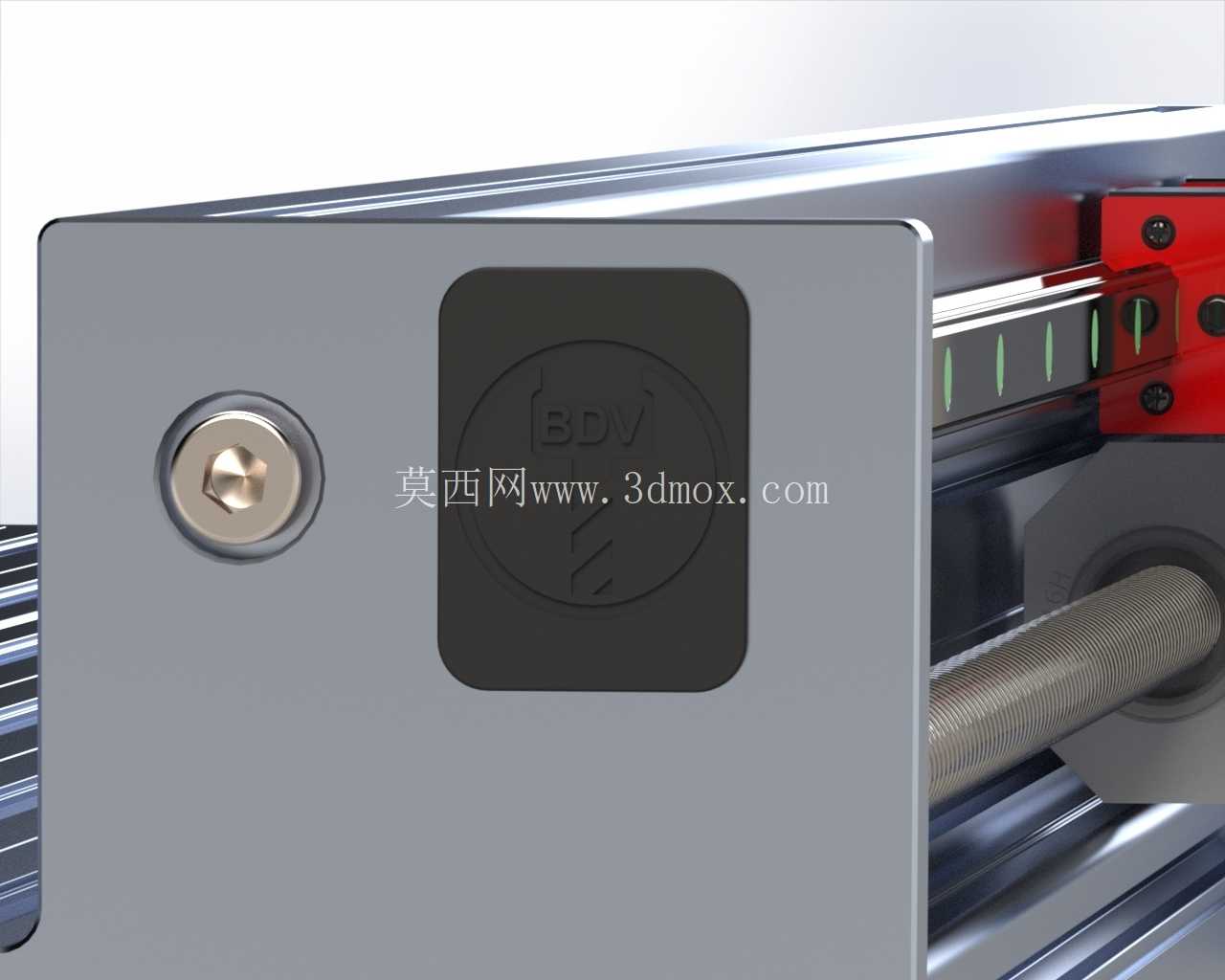

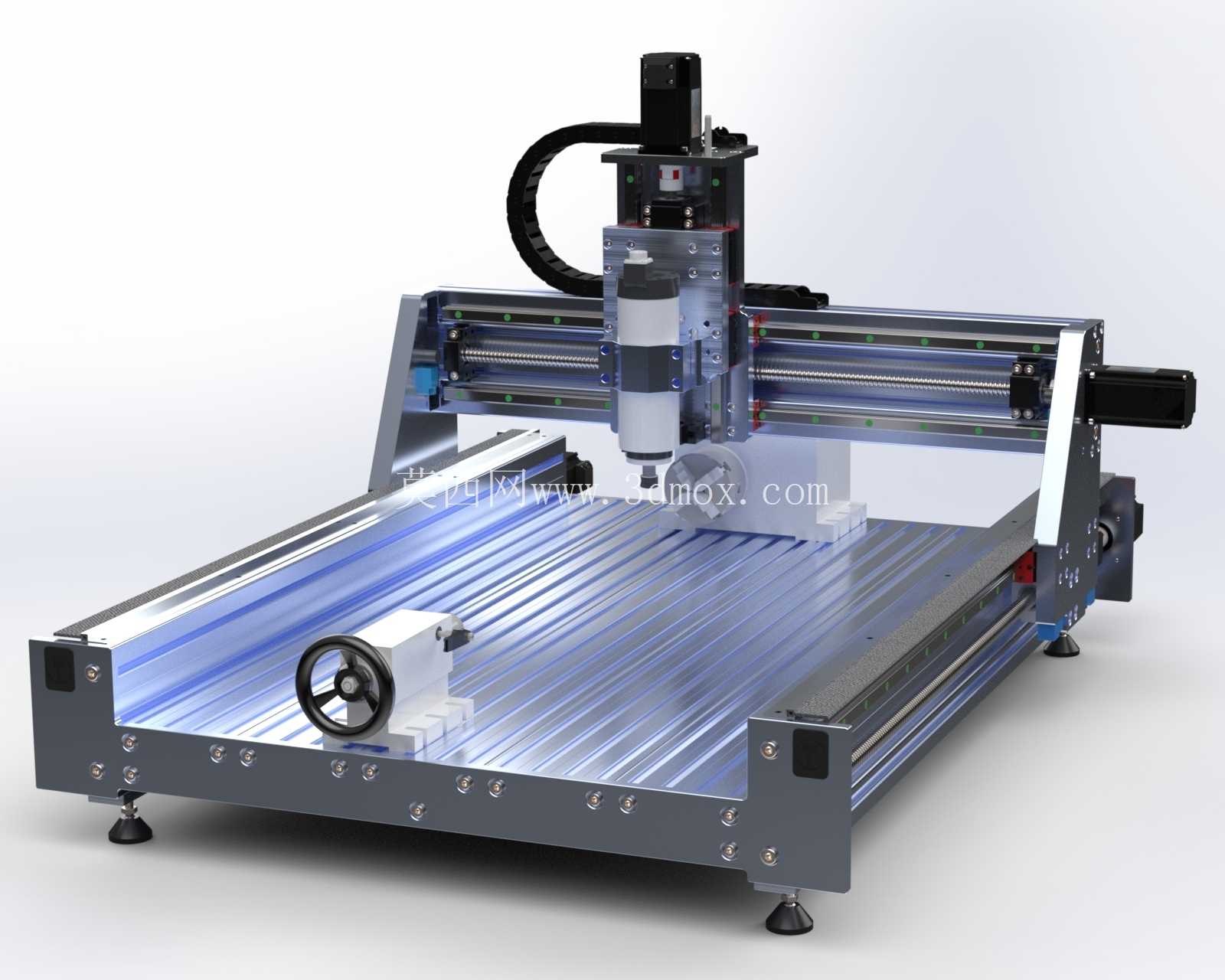

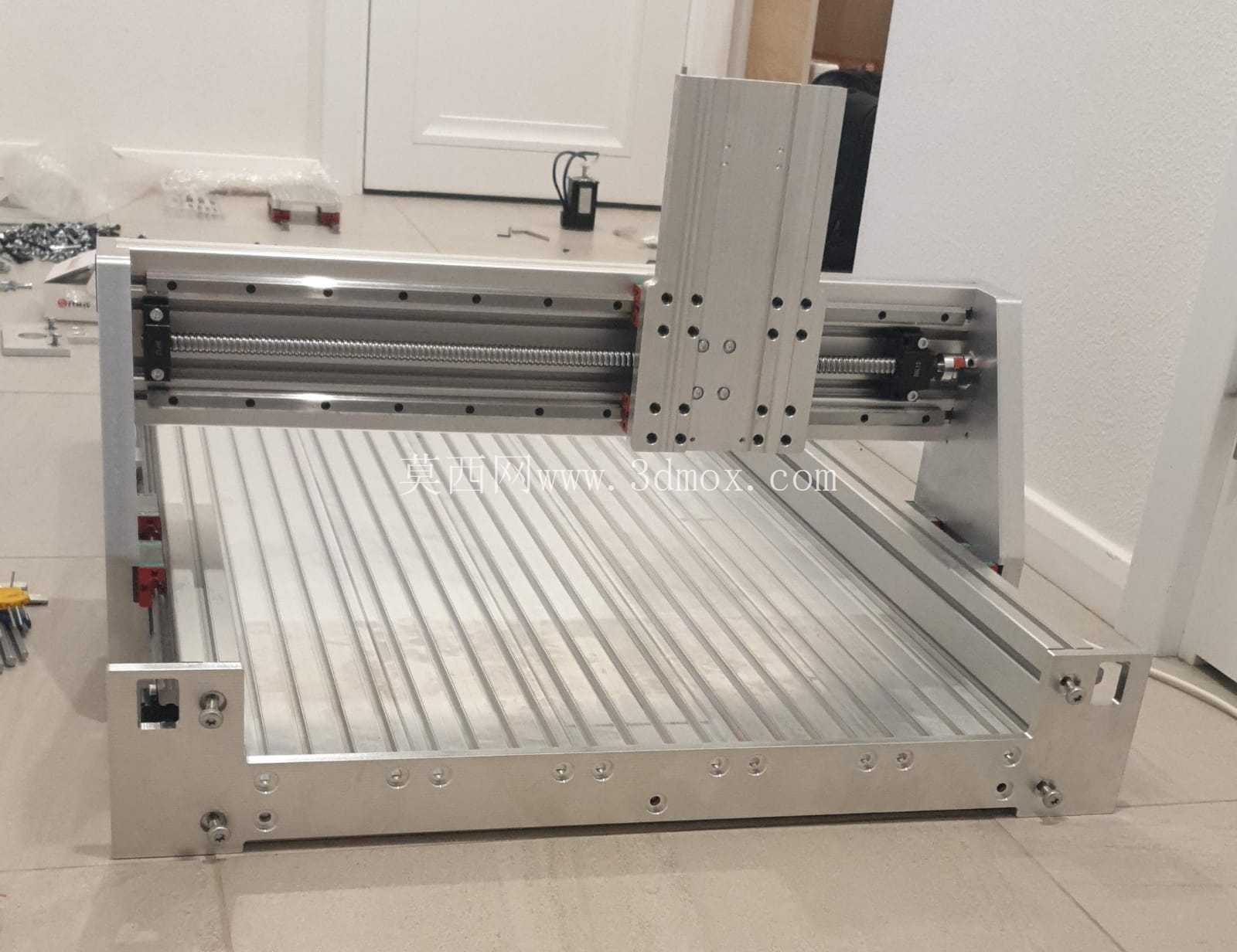

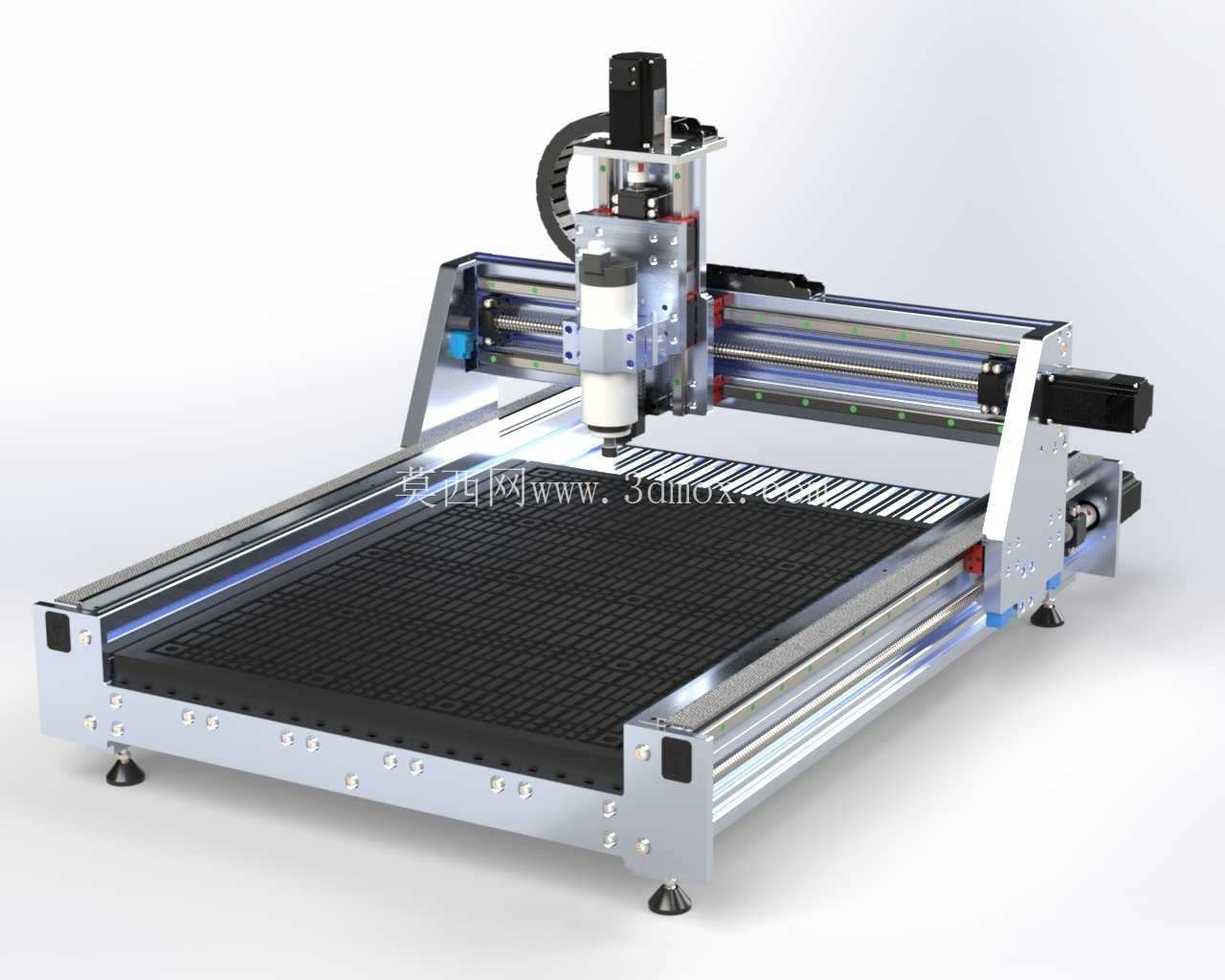

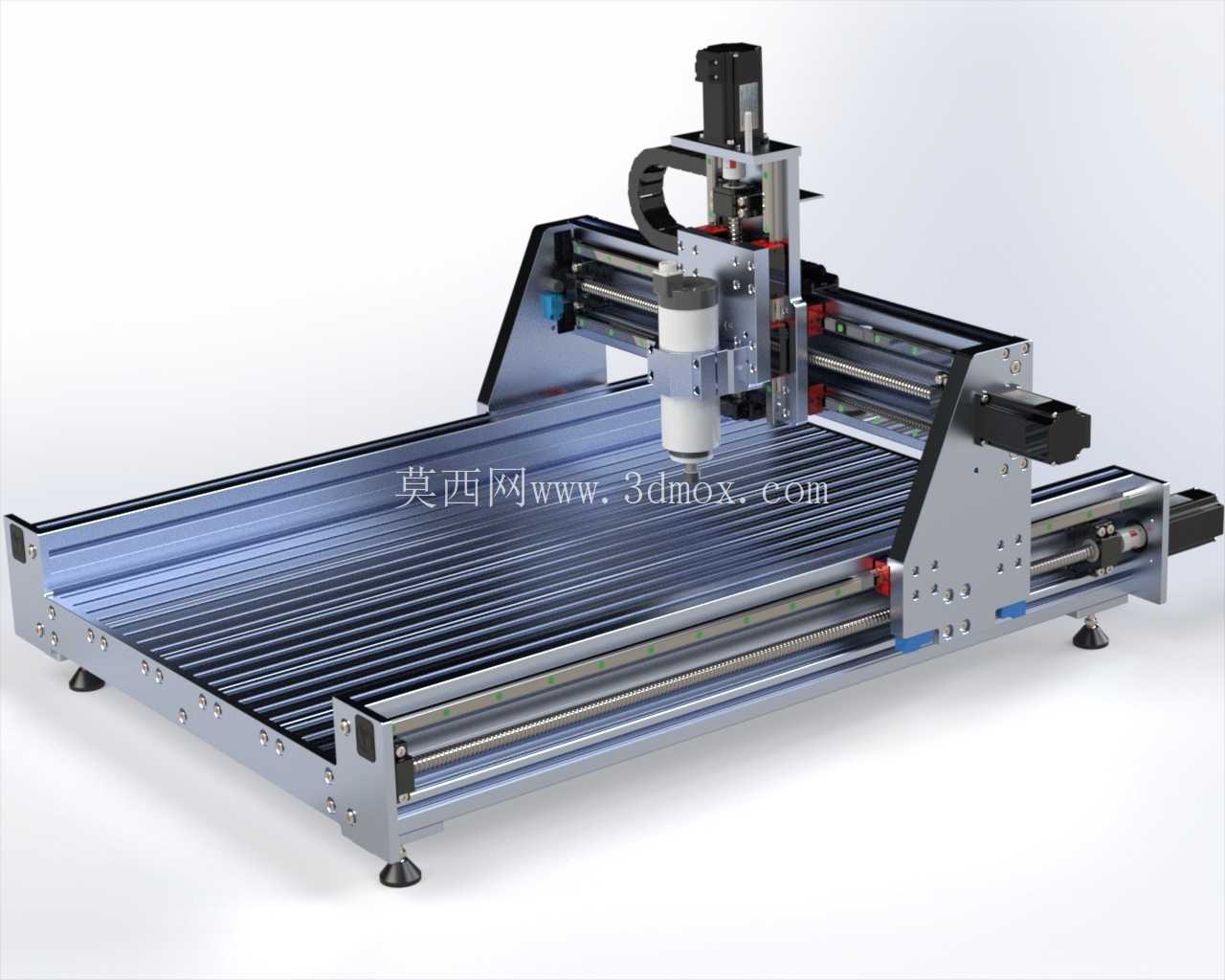

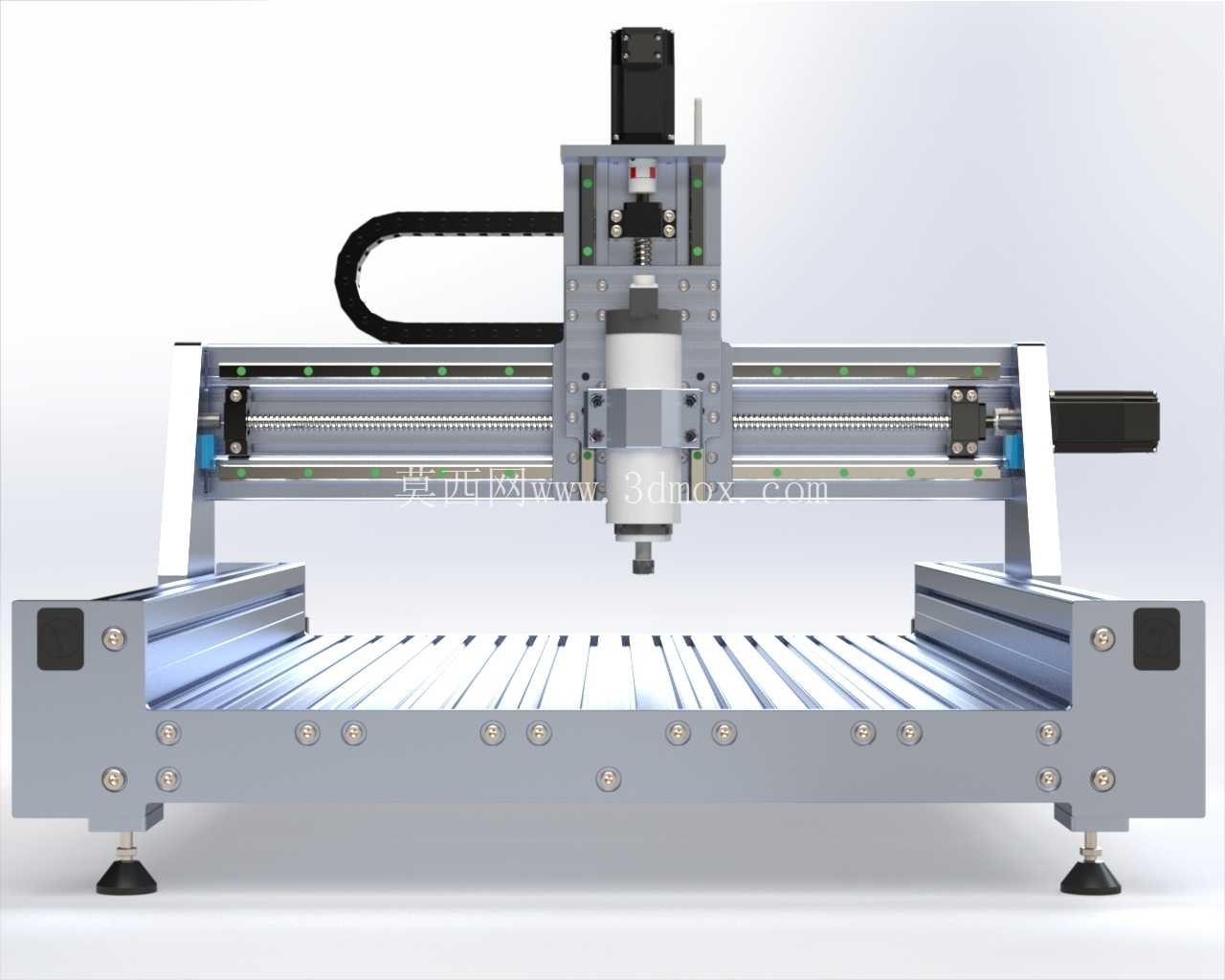

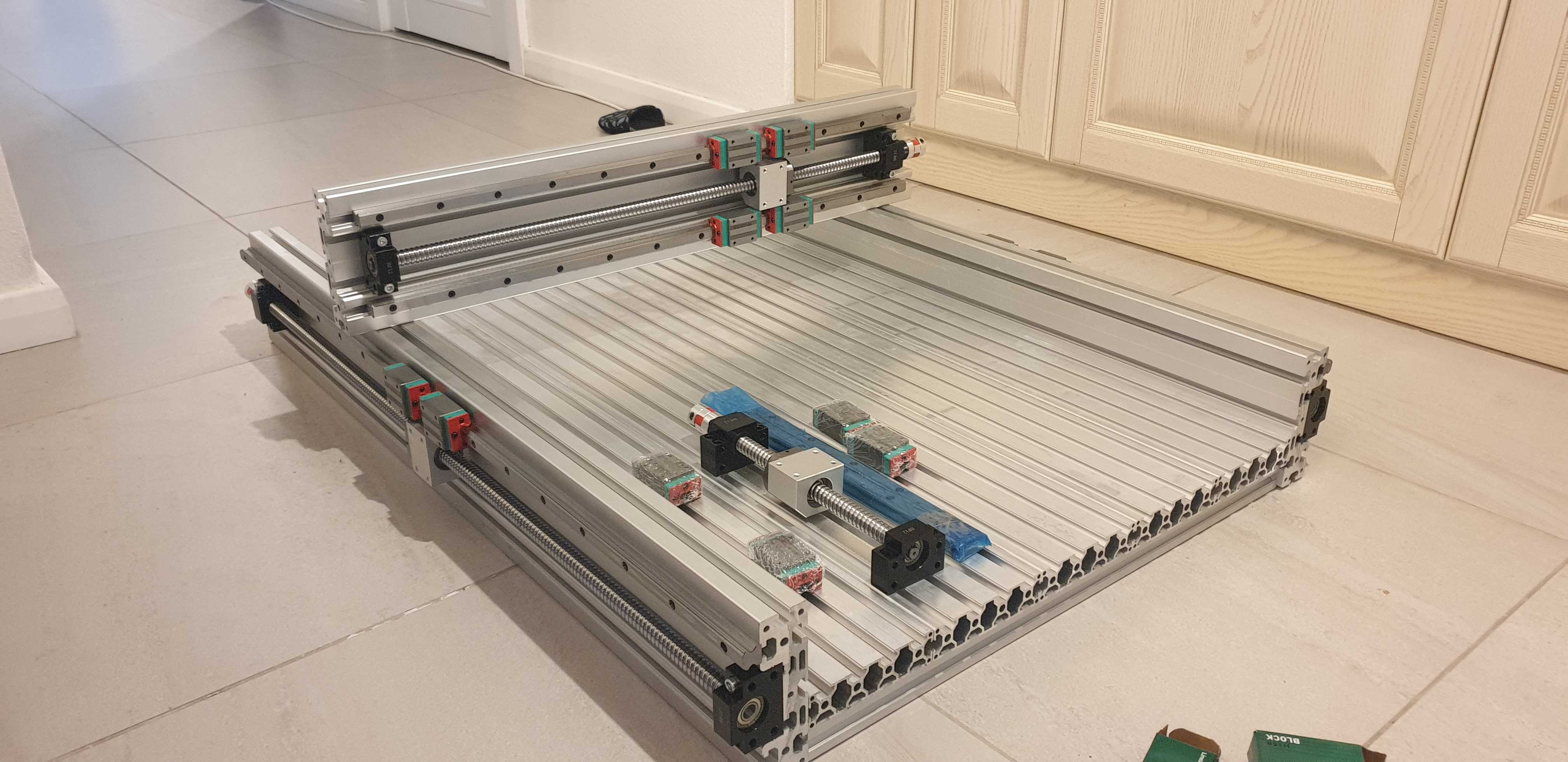

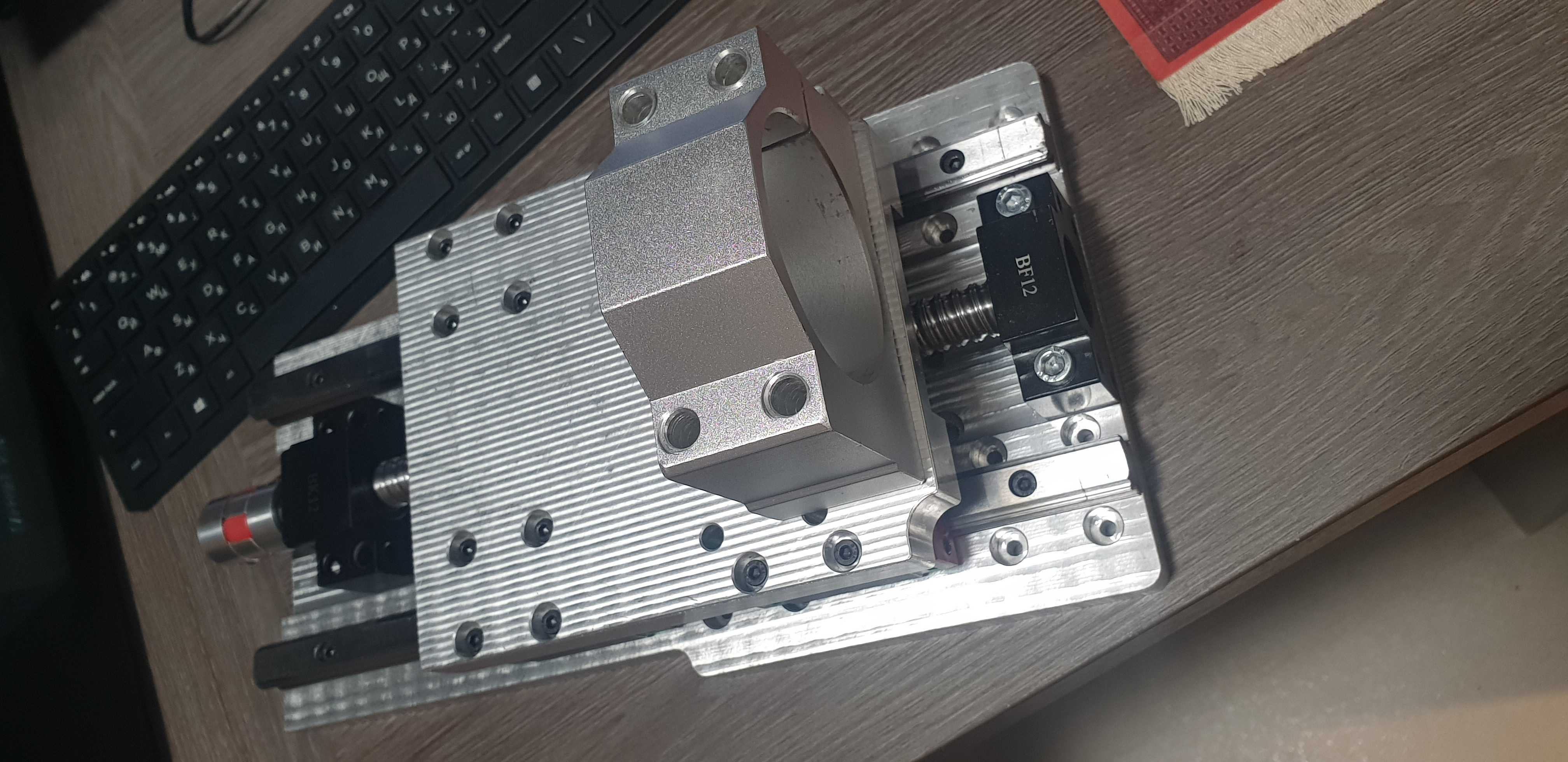

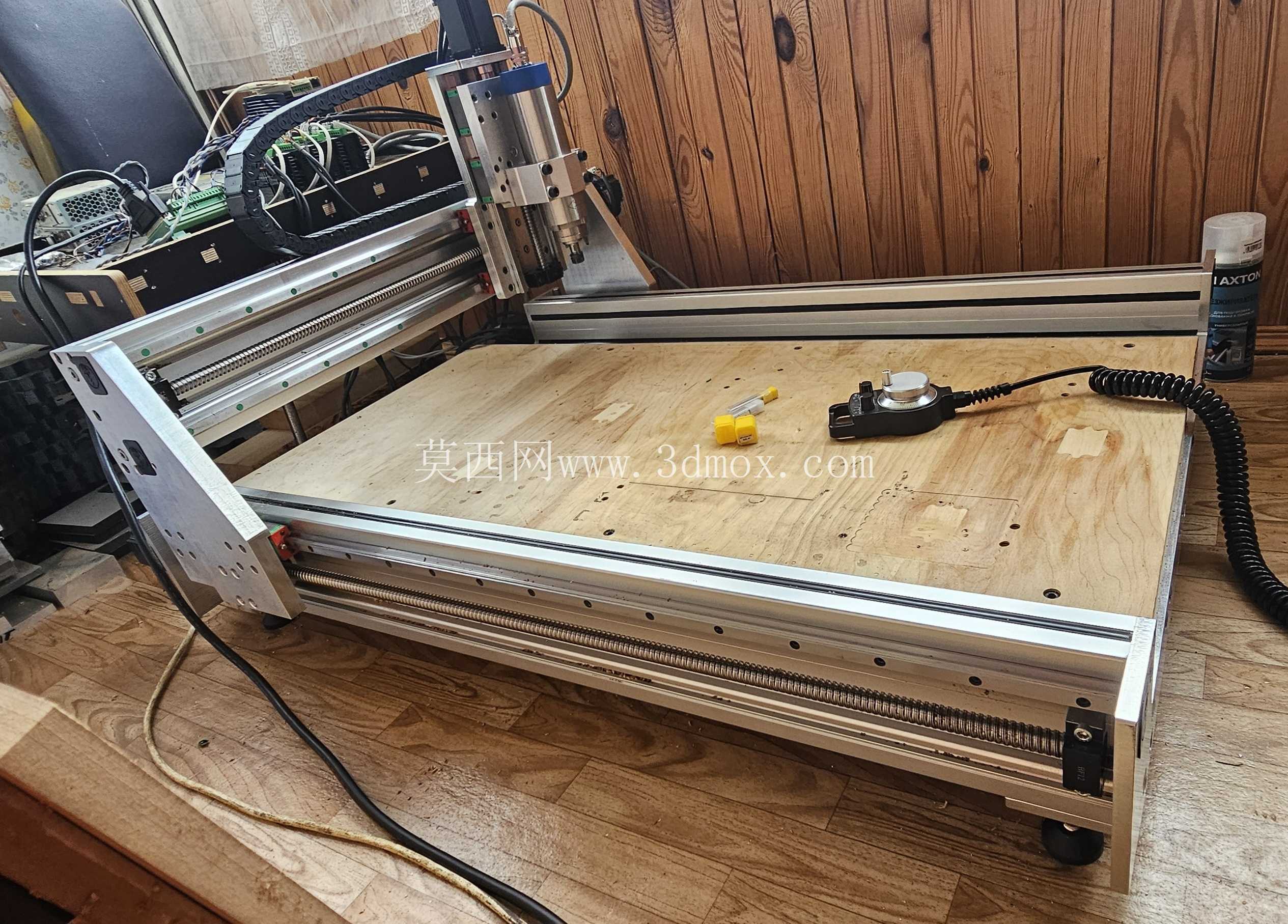

这款桌面型数控加工设备的结构设计，完全围绕小批量非标零件加工、文创产品雕刻、小型五金件切削的实际场景展开，整机采用工业铝型材搭建主体框架，兼顾了组装调试的便捷性与长期运行的结构刚性，适合个体加工户、创客空间、小型工坊的日常加工需求，可覆盖亚克力、软金属、木材、工程塑料等多种材质的铣削、雕刻、钻孔作业。从结构布局来看，设备采用动龙门式设计，加工台面为固定式网格吸附平台，Y轴方向的龙门组件沿床身两侧的直线导轨做往复运动，X轴滑座搭载在龙门横梁上实现横向进给，Z轴主轴组件沿X轴滑座的垂直导轨完成上下进刀，这种布局的优势在于固定式工作台可承载重量更大的待加工工件，不会因为工件负载变化影响龙门运动的动态平衡性，相比动台面结构能有效缩减整机占地面积，同时保证足够的加工行程范围。设计过程中对各轴的传动结构做了多轮迭代优化，Y轴方向最初的限位开关选型与安装位置存在触发行程偏差的问题，后续调整了限位开关的类型与安装支架结构，同时在Y轴传动端增加了橡胶阻尼限位器，避免高速回零过程中出现硬碰撞损伤导轨与丝杠；Z轴滑板上预留了标准主轴安装孔位，可适配2.2kW直径80mm的高速风冷主轴，安装孔位周边设计了加强筋结构，避免主轴高速切削时出现震颤影响加工表面质量；X轴方向的轴承安装位专门设计了拆卸槽，方便后期维护时更换轴承，无需对整个滑座进行拆解，降低了设备运维的难度。整机的走线通道做了隐藏式设计，所有动力线、信号线都沿铝型材的内置槽路排布，拖链的弯曲半径经过核算，保证各轴运动到极限位置时线缆不会出现拉扯、过度弯折的情况，同时避免加工过程中切屑、切削液飞溅到线缆上造成老化破损。床身底部配置了可调节脚杯，安装时可通过调整脚杯高度将工作台面调整至水平状态，抵消地面不平整带来的结构应力，避免长期放置出现机架变形的问题。前后端面板的设计在迭代中增加了横向型材的安装孔位，为后续加装冷却系统、吸尘接口、操作面板预留了安装空间，无需对主体框架做二次打孔改造；窗盖等外观覆盖件的几何公差经过反复修正，保证装配后各拼接面的缝隙均匀，不会出现干涉、错位的问题。各轴的传动均采用滚珠丝杠搭配直线导轨的组合，丝杠与导轨的安装基准面在设计时就做了同轴度、平行度的公差约束，装配时可通过基准面快速完成定位，保证丝杠与导轨的平行度误差控制在允许范围内，避免运动过程中出现卡顿、爬行的问题，影响加工精度。网格工作台的T型槽与吸附孔采用统一的间距设计，既可以通过压块固定不规则形状的工件，也可以通过真空吸附固定大面积的板材，适配不同装夹需求的加工场景。从安装边界来看，整机的外部轮廓尺寸适配常规的车间工作台面，不需要额外做专用地基，放置在标准承重工作台上即可投入使用，设备运行时的噪音控制在小批量加工场景可接受的范围内，不会对周边工作区域造成过大的噪音干扰。各轴的行程范围经过反复核算，在保证整机结构紧凑的前提下最大化加工范围，可满足绝大多数小型零件的加工尺寸需求，不会出现行程浪费或者行程不足的问题。
