塞斯纳172机载航向罗盘仪表结构设计

　　在通用航空训练机型的座舱航电配置中，塞斯纳172作为全球保有量最大的单发活塞式轻型飞机，其仪表板上的备用磁罗盘是飞行员获取航向基准信息的核心冗余设备，即便在主航电系统供电失效的极端场景下，该类磁罗盘仍可依靠地磁场感应持续输出航向参考，是目视飞行与仪表飞行规则下都不可或缺的备份导航部件。本次还原的航向罗盘结构，完全贴合塞斯纳172座舱顶部的安装布局，首先从安装边界来看，该仪表采用嵌入式卡装配合顶部遮光罩的结构，整体突出仪表板安装面的高度控制在75mm以内，遮光罩前缘做了15度的内收倾角，可避免座舱侧方强光直射罗盘刻度盘产生反光，干扰飞行员判读数据，安装底座的固定孔位完全匹配塞斯纳172原厂仪表板的预留安装位，孔距公差控制在±0.

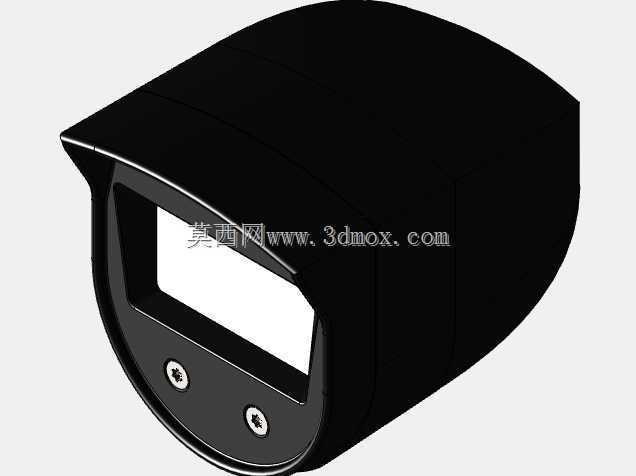

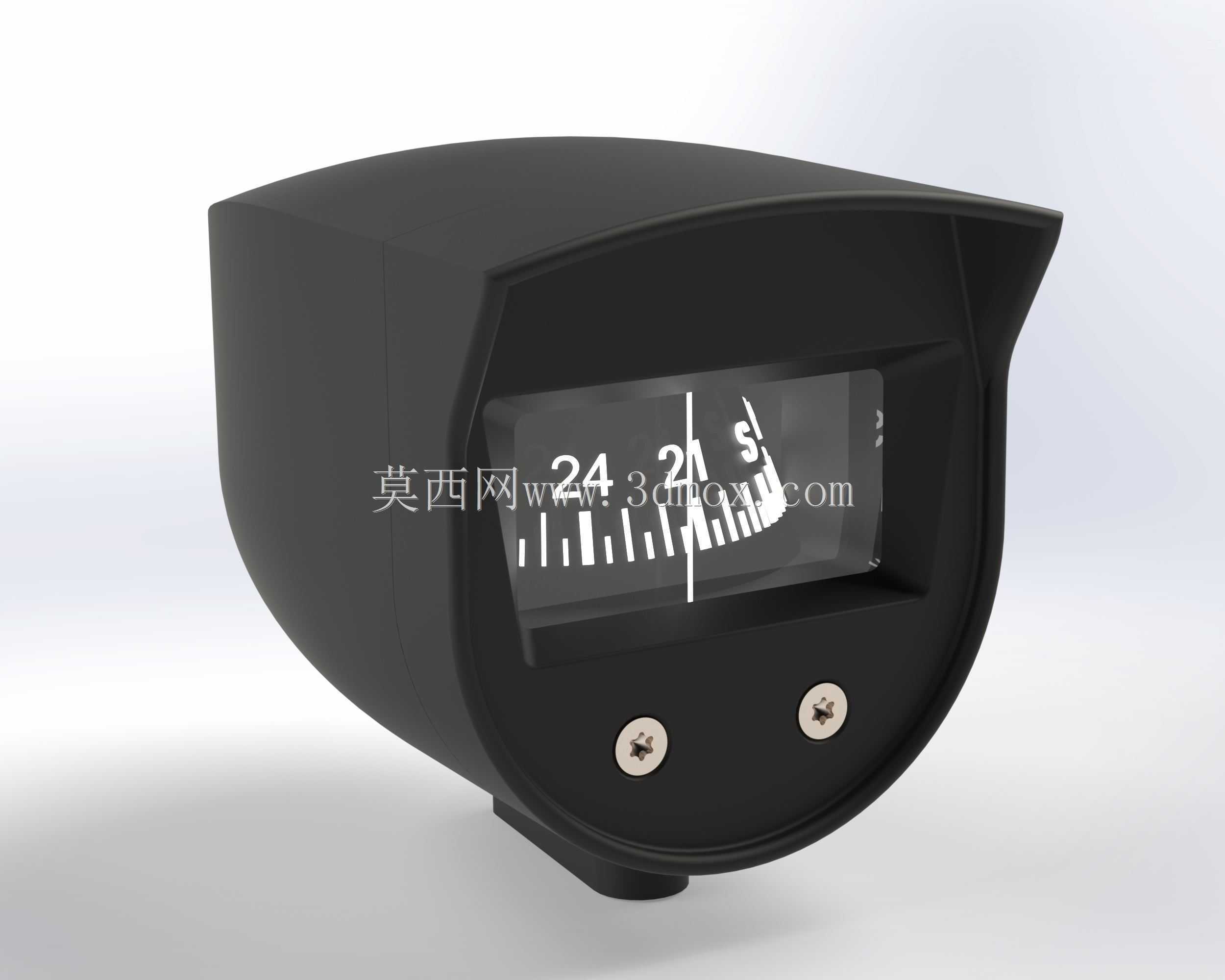

　　2mm范围内，可直接替换同规格的原厂备件，无需对座舱结构做二次修改。从功能特性上看，该罗盘内部的刻度盘采用360度方位刻度标识，标注了N、E、S、W四个主方位点，同时每10度设置一个长刻度线、每5度设置一个短刻度线，刻度盘的悬浮结构采用低摩擦轴系设计，可在飞机平飞姿态±30度的倾斜范围内保持刻度盘水平，确保航向读数误差不超过2度，罗盘正面设置了两个校正螺钉安装位，可在地面对罗盘进行罗差修正，抵消飞机机身金属结构、机载电气设备产生的磁场干扰，保证航向指示精度。设计过程中首先拆解了该类仪表的层级结构，最外层是一体成型的遮光罩壳体，采用哑光黑色ABS工程塑料材质，表面做细咬花处理，进一步降低光线反射率，

　　壳体与底座的配合采用卡扣加密封胶圈的结构，可阻挡座舱内的灰尘、冷凝水进入仪表内部，避免刻度盘卡滞、轴系锈蚀。中间层是罗盘的刻度显示窗，采用高透光率的防眩光亚克力材质，表面镀有硬化耐磨层，可抵抗日常清洁擦拭产生的划痕，显示窗与壳体的接缝处做了密封处理，满足机载设备的环境适应性要求。内部核心的磁感应组件与刻度盘做了动平衡配平，确保飞机在爬升、下降、转弯等常规机动动作下，刻度盘不会出现大幅摆动，读数稳定时间不超过3秒，避免飞行员在机动过程中无法获取准确航向。从实际应用场景出发，该结构不仅可用于飞行模拟训练设备的座舱复刻，为飞行学员提供高还原度的仪表操作环境，也可作为通用航空维修领域的备件参考模型，

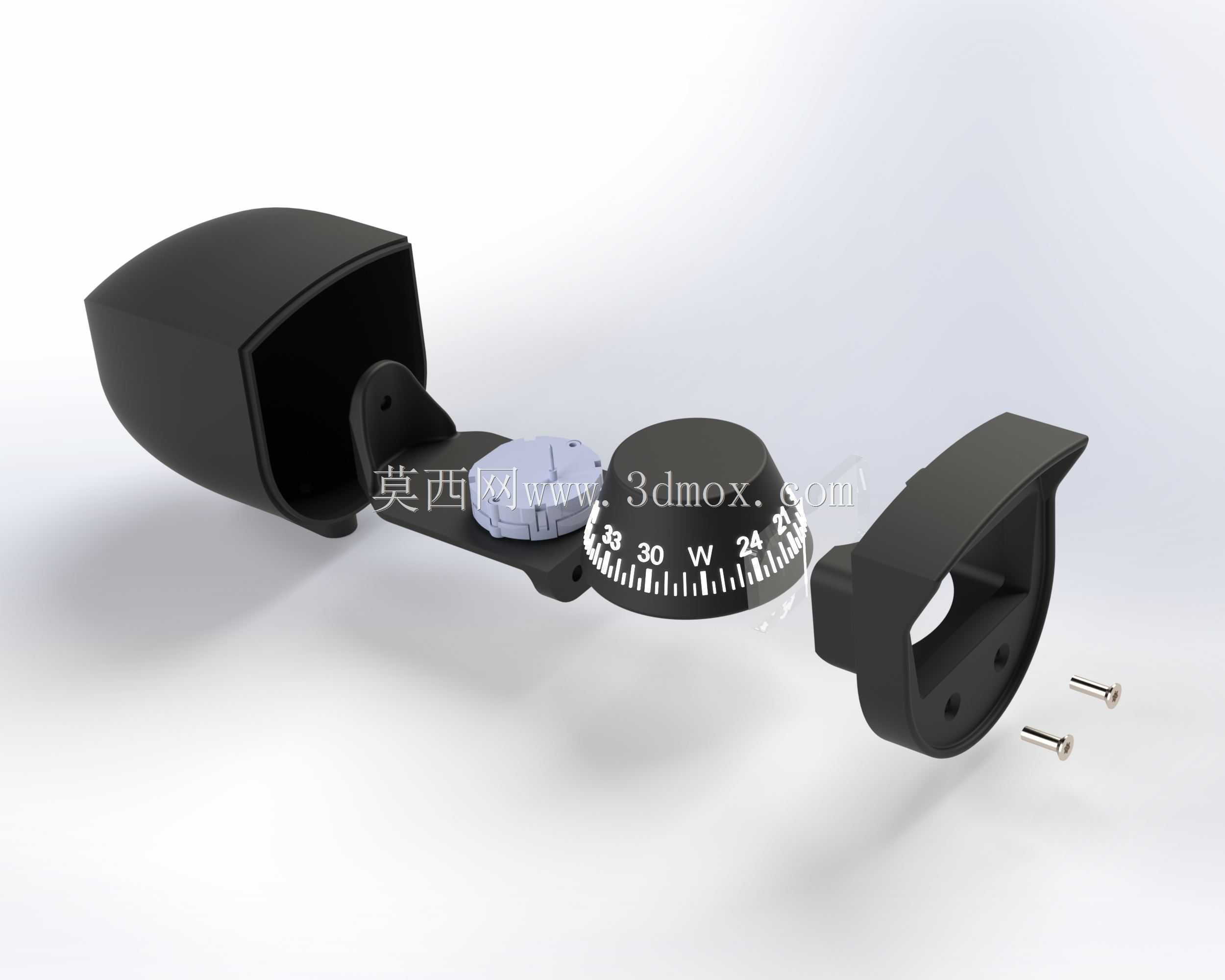

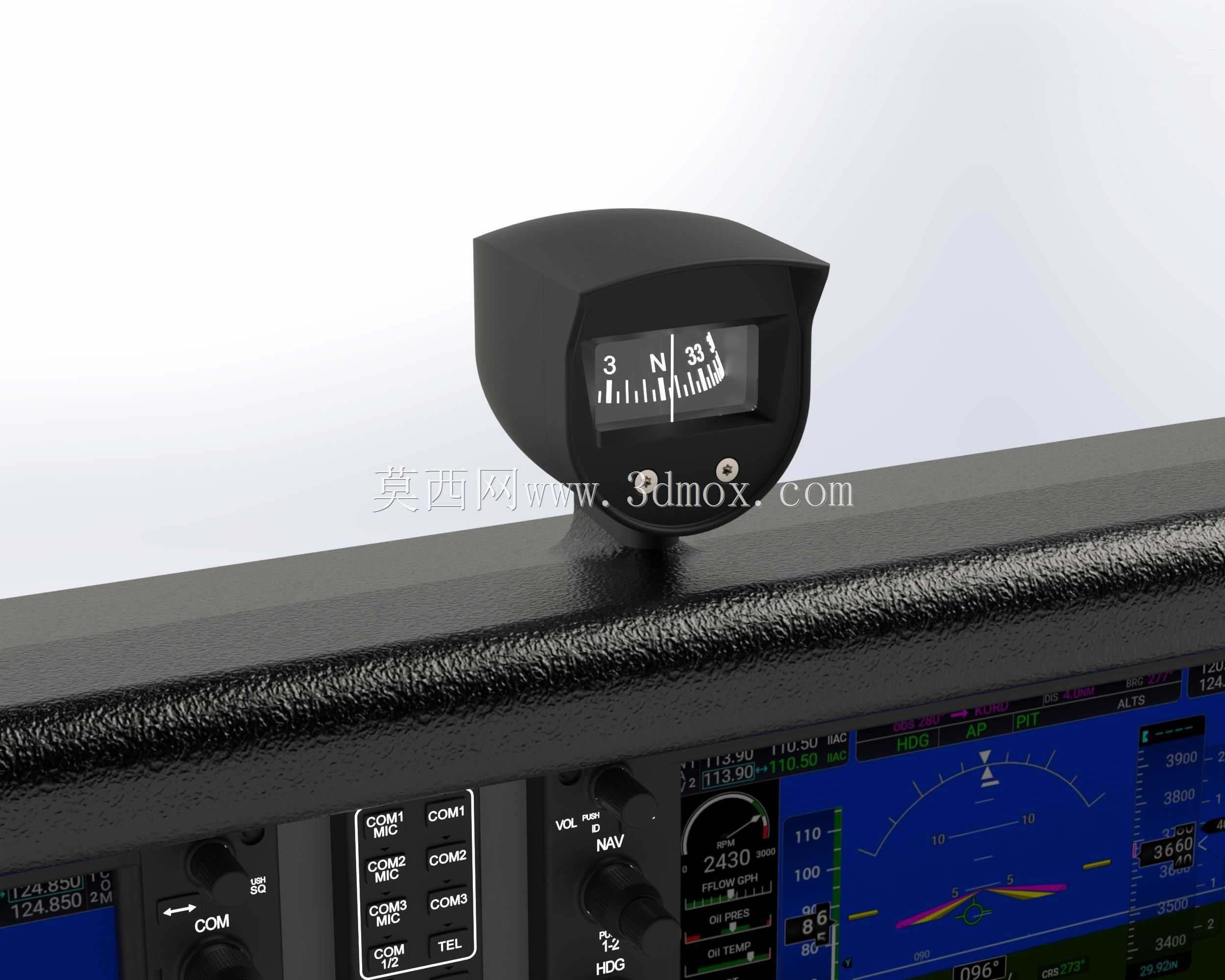

　　帮助维修人员熟悉该类罗盘的内部结构与安装要点，在实际拆装过程中避免损坏轴系与磁感应元件。设计时特意还原了仪表与周边航电设备的安装间隙，罗盘底部距离下方综合航电显示屏的上沿预留了12mm的操作空间，方便机务人员在不拆卸周边设备的情况下完成罗差校正操作，仪表的供电线路走线槽也在模型中做了还原，走线槽位于安装底座的后侧，可将罗盘的照明线路沿仪表板后侧的线束通道布置，避免线路外露干扰其他机载设备。此外，罗盘的夜间照明结构也做了细节还原，刻度盘后侧预留了暖白色LED灯的安装位，照明光线通过漫反射结构均匀照亮刻度盘，不会产生直射飞行员眼睛的眩光，照明亮度可通过座舱内的调光旋钮调节，适配夜间飞行的视觉需求。整个结构的装配逻辑完全按照实际机载设备的拆装顺序设计，从遮光罩到显示窗、再到内部刻度盘组件、底座固定结构，每一个配合面的公差都按照航空机载设备的通用要求设定，既保证了装配后的结构稳定性，也预留了日常维护所需的拆装间隙，不会出现过盈配合导致的部件拆卸损伤。
