集成多晶硅光伏组件的屋顶太阳能发电装置

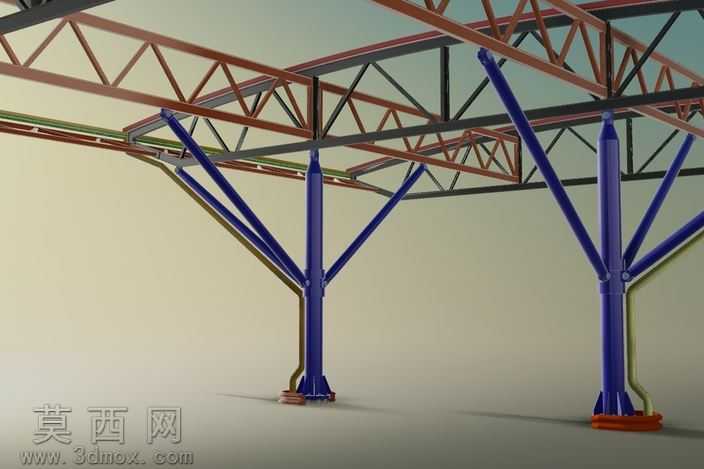

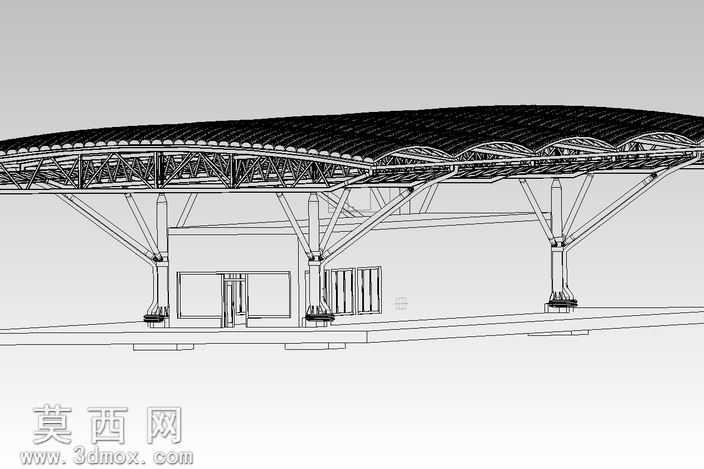

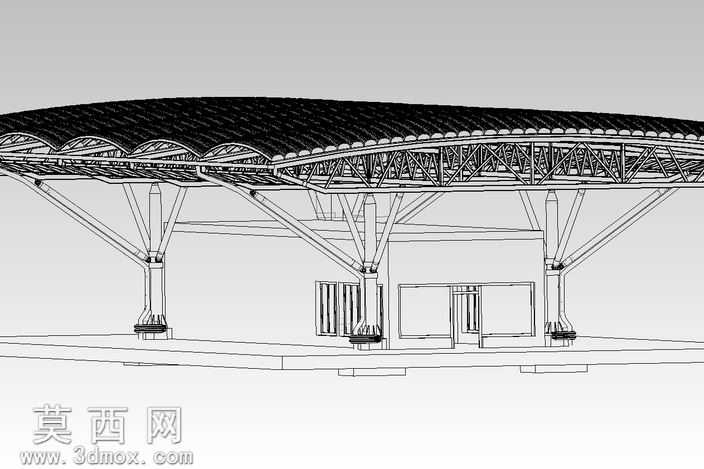

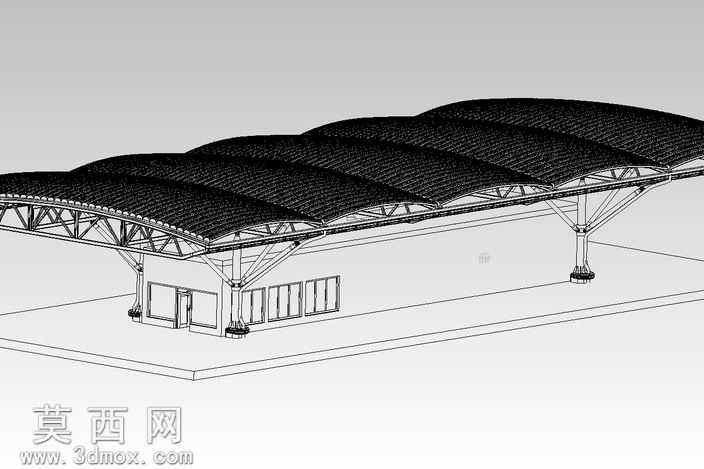

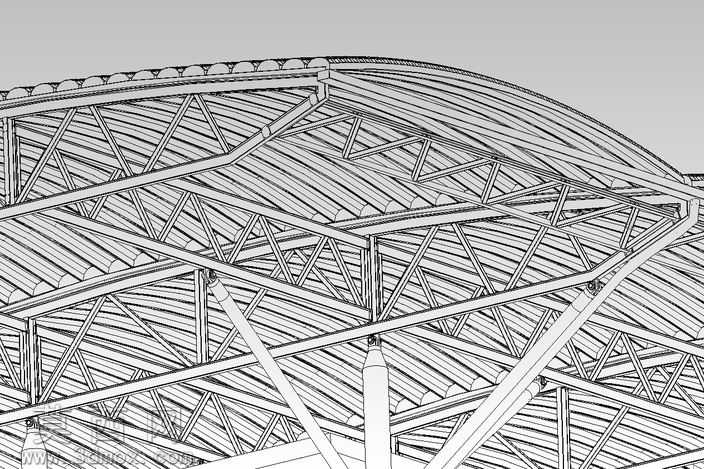

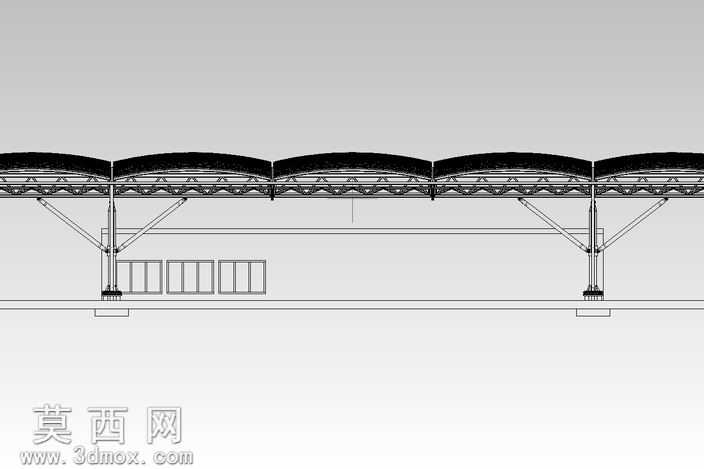

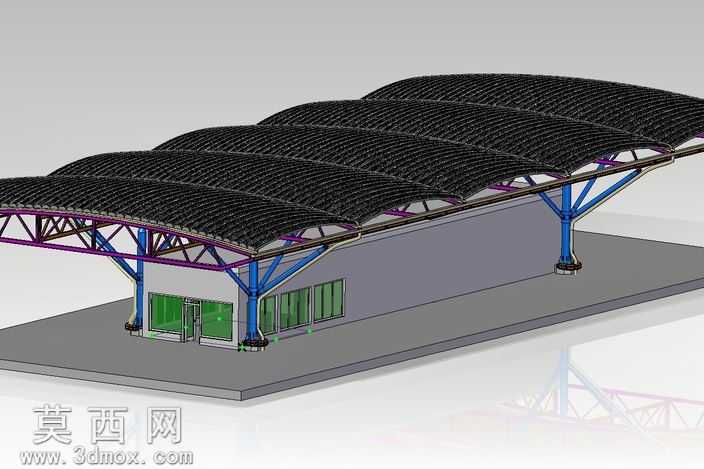

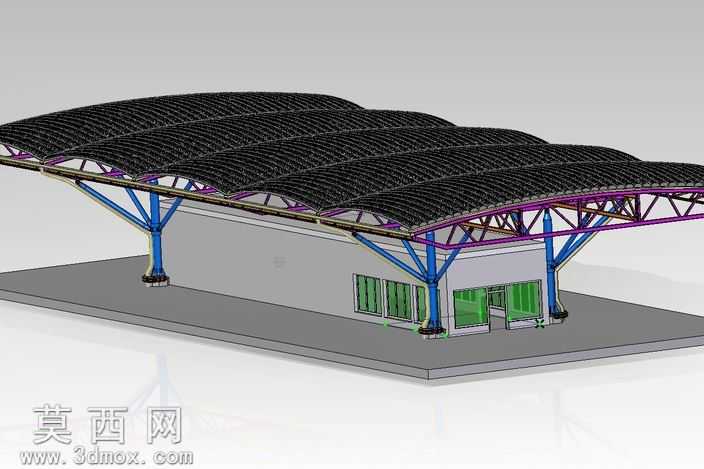

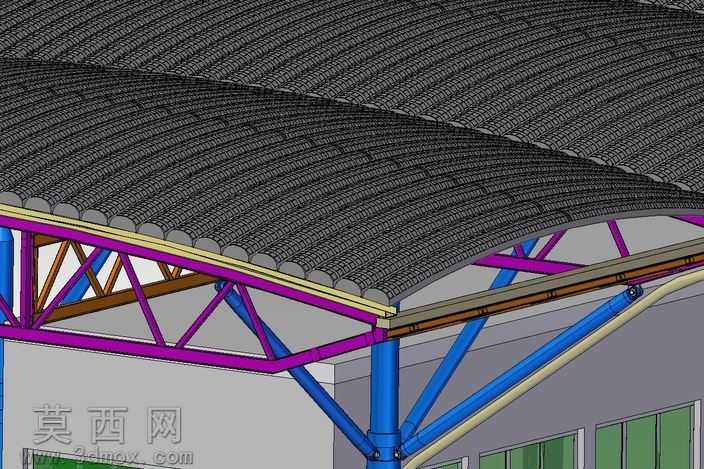

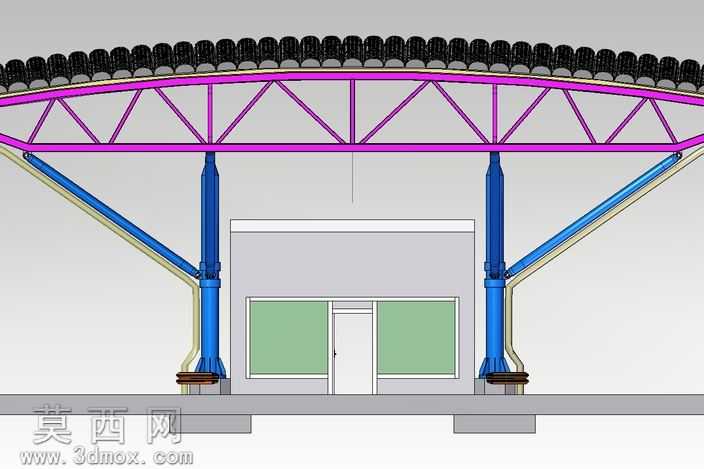

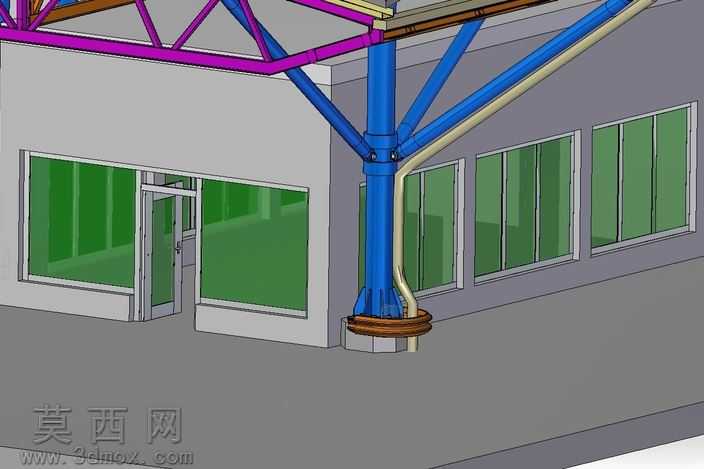

本作品采用三维参数化建模方式完成整体搭建，首先对屋顶下部配套建筑主体进行基础结构建模，按照常规光伏配套附属用房的尺寸比例，搭建规整的矩形建筑基体，预留出入口与侧窗的结构位置，墙体采用哑光浅灰混凝土材质模拟真实建筑外立面质感，门窗采用半透明磨砂玻璃搭配浅金属窗框材质，还原民用配套建筑的视觉特征。上部屋顶光伏支撑结构采用桁架式建模逻辑，先绘制多组变截面弧形主龙骨作为屋顶承载主梁，沿主梁纵向等距排布三角腹杆组成稳定的桁架受力体系，腹杆与主梁之间采用焊接节点的建模方式处理连接细节，支撑立柱采用变径锥形钢结构，柱脚设置带加劲肋的铰接支座，模拟真实钢结构光伏支架的受力连接形式，所有钢结构部件统一赋予银灰色金属材质，添加细微的锈蚀磨损纹理提升真实感，支架表面做哑光金属处理避免过度反光影响光伏组件的视觉呈现。顶部光伏铺设区域按照100千瓦装机容量的排布逻辑，将多晶硅太阳能电池单元规整排布在弧形桁架顶面，单个电池单元按照常规多晶硅组件的尺寸比例建模，表面赋予深蓝色带晶格纹理的多晶硅材质，添加细微的栅线细节还原光伏板的真实外观，组件之间预留均匀的安装缝隙，模拟真实光伏阵列的排布效果，整体阵列覆盖面积匹配约1000平方米的设计参数，适配200KA5V工况下的功率输出要求。建模过程中对所有结构部件做干涉检查，确保桁架杆件、支撑立柱、建筑主体、光伏组件之间无结构冲突，节点连接位置做倒角处理避免尖锐棱角，渲染阶段采用日间自然光环境，添加柔和的环境阴影，突出钢结构支架的力学美感与光伏阵列的规整排布效果，整体模型完整还原屋顶集成光伏系统的结构组成与排布逻辑，清晰展现建筑、支架、光伏组件三者的装配关系，可用于光伏项目方案展示、结构教学演示等场景。
