发那科物料转移机械臂配套作业装置

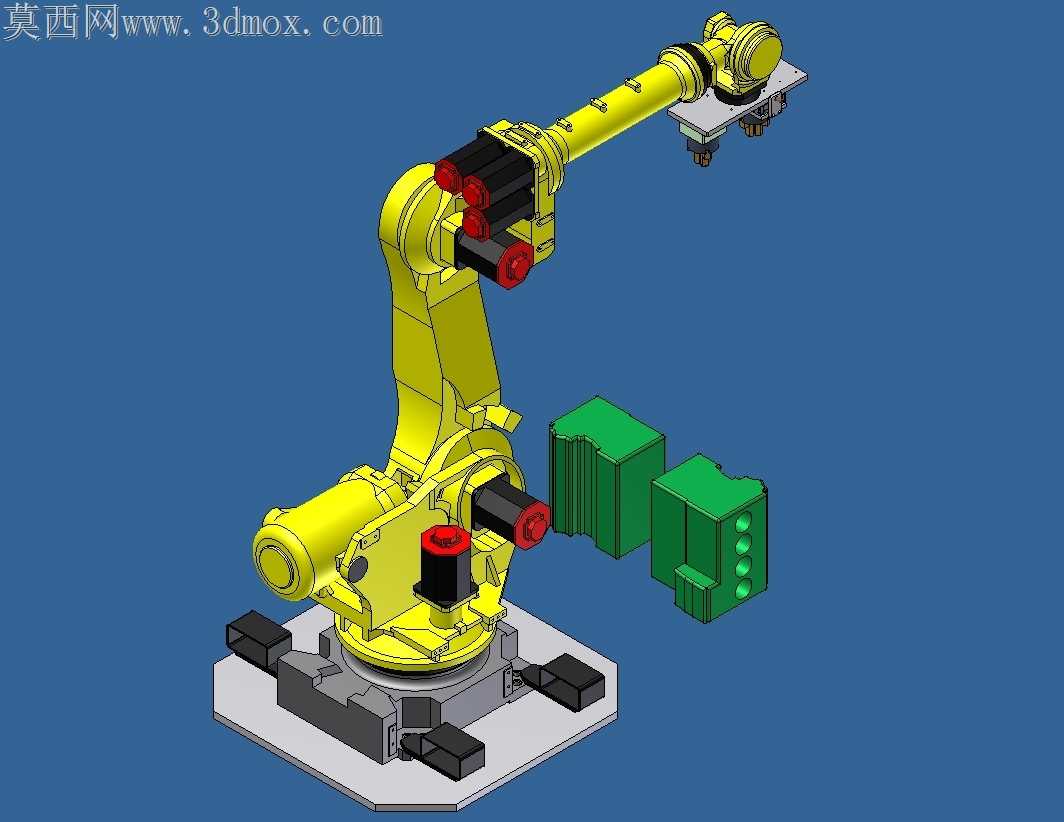

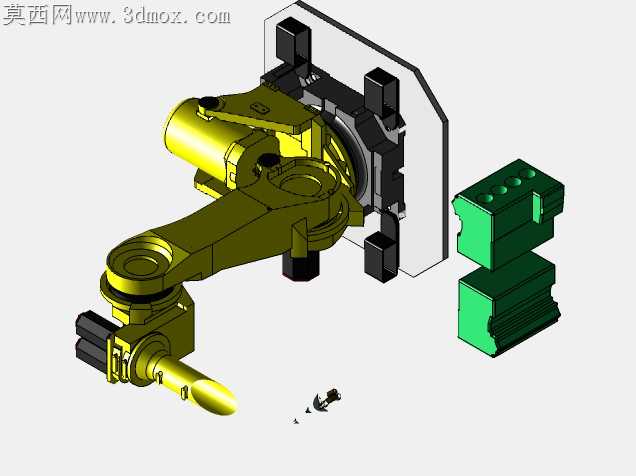

车间产线里多关节机械臂做工件转序时，最容易被忽略的隐患藏在底座固定与末端负载的匹配偏差里——不少现场调试时才发现，底座压块的接触面如果没有做对应铣平处理，机械臂大角度回转时的惯性扭矩会带着固定螺栓产生微幅剪切位移，累计运行上千小时后就会出现定位精度飘移，甚至触发过载报警。这套转移装置的底座固定模块做了针对性的结构调整，六处压块的接触面预留了0.2mm的配磨余量，现场安装时不需要额外加工安装基板，只需要按对角顺序锁紧螺栓，就能让底座与安装面的贴合度达到90%以上，抵消大臂回转时的侧向剪切力。大臂关节处的红色限位缓冲块不是装饰件，每一处的突出高度都对应不同轴的极限转角硬限位，避免调试时误操作让关节冲过软限位撞坏内部编码器，缓冲块采用邵氏硬度70度的丁腈橡胶材质，碰撞时能吸收80%以上的冲击能量，不会把冲击力直接传递到关节减速器的输入端。末端法兰上搭载的双工位取料模组，和旁边的绿色工件载座做了对位适配，载座上的四个定位凸点刚好对应工件底部的定位孔，机械臂取料时不需要额外加装视觉检测，只需要靠硬定位就能把取料重复定位精度控制在0.1mm以内，省去了视觉系统的调试成本。臂身的走线槽做了内嵌式处理，所有气管和线缆都藏在臂身的空腔里，不会像外置拖链那样在大臂俯仰时和周边设备产生剐蹭，关节处的走线预留了足够的弯曲余量，哪怕臂体伸展到最大行程，线缆也不会被拉扯受力。配套的载座侧面做了快拆卡槽，更换不同规格的工件时只需要更换载座的定位模块，不需要重新标定机械臂的取料点位，换型时间能压缩到十分钟以内。关节处的密封结构做了阶梯式挡边设计，车间里的切削液飞沫和灰尘很难进入关节内部，比普通平口密封的防护等级高了一个层级，适合在机加工上下料的恶劣工况下长期运行。臂体的壁厚做了等强度优化，大臂根部受力最大的区域壁厚比小臂末端厚3mm，既保证了整体刚性，又不会让臂体过重增加伺服电机的负载，运行时的抖动量比同负载等级的常规臂型小了近15%，取放轻薄工件时不会因为抖动导致工件脱落。
