带变位机的焊接工作站成套结构设计

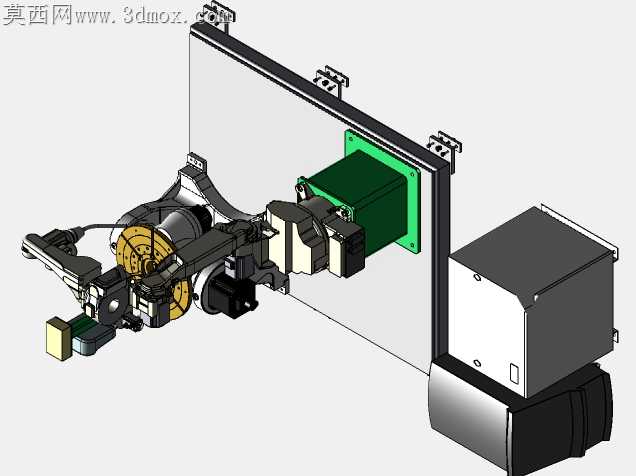

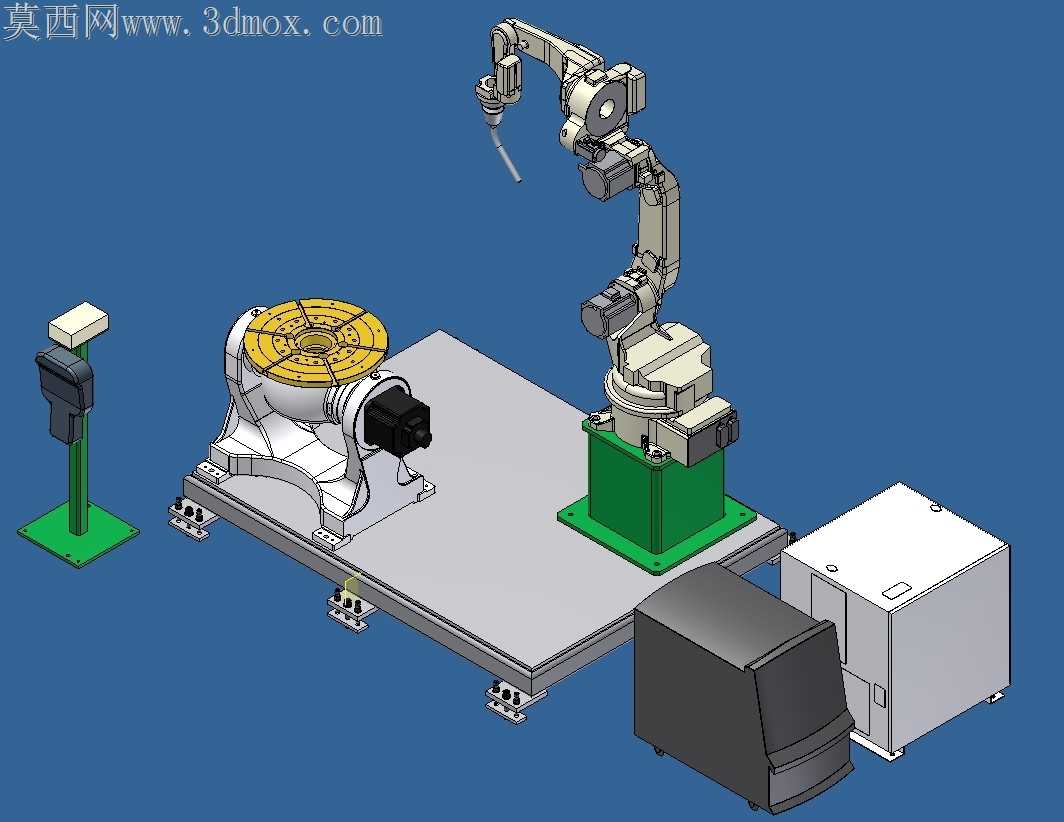

车间里焊接工位最常出现的问题，就是人工翻转变位工件时的定位偏差，以及焊枪走固定路径时遇到的焊缝死角，这套带L型变位机的焊接工作站结构，刚好针对这些现场痛点做了装配层面的适配调整。机械臂底座与工装平台的连接位预留了三排可调安装孔，不用重新铣削平台面就能适配不同臂展的机型，现场安装时能省掉二次配作的工序，避免安装面平面度超差导致的机械臂运行抖动。变位机的回转支撑座下方做了嵌入式定位槽，和平台上的定位销做间隙配合，单边公差控制在0.02mm以内，既保证回转时的同轴度，又不会因为过盈配合导致拆装维护时砸伤配合面。焊枪走线的拖链固定位特意避开了机械臂大臂与腰部的回转干涉区，拖链弯曲半径留足了线缆直径的15倍余量，长时间往复运行也不会出现线缆折损破皮的问题。旁边的控制柜与焊接电源的摆放位做了垫高凸台，和平台边缘留出150mm的散热间隙，车间地面的切削液、焊渣飞溅不会直接落到柜体散热孔上，日常清理焊渣时也不会碰掉柜体上的接线端子。变位机的工作台面做了辐射状的T型槽布局，不管是圆形法兰类工件还是异形结构件，都能快速装夹定位，不用额外焊接临时工装块，换产时的装夹时间能压缩一半以上。机械臂末端的焊枪夹持座做了快换接口结构，调整焊枪角度时不用整组拆卸夹持块，松开锁紧螺钉就能微调焊枪的伸出长度与倾角，适配不同焊缝的焊接姿态要求。平台底部的可调脚杯分布在每个受力支点正下方，不是随便布置在平台边角，设备进场调平时，每个脚杯的受力偏差能控制在5%以内，机械臂高速运行到极限位置时平台不会出现共振偏移。站在装配逻辑的角度看，这套结构没有做多余的装饰性设计，每个连接位、避让位、调整位都是对着现场焊接工位的实际问题来的，没有理想化的悬空结构，所有紧固件都预留了扳手操作空间，装配时不用做特殊工装就能完成整机组装，后期维护更换易损件时也不用大范围拆解周边结构。
