多工位桁架式物料拾取搬运产线

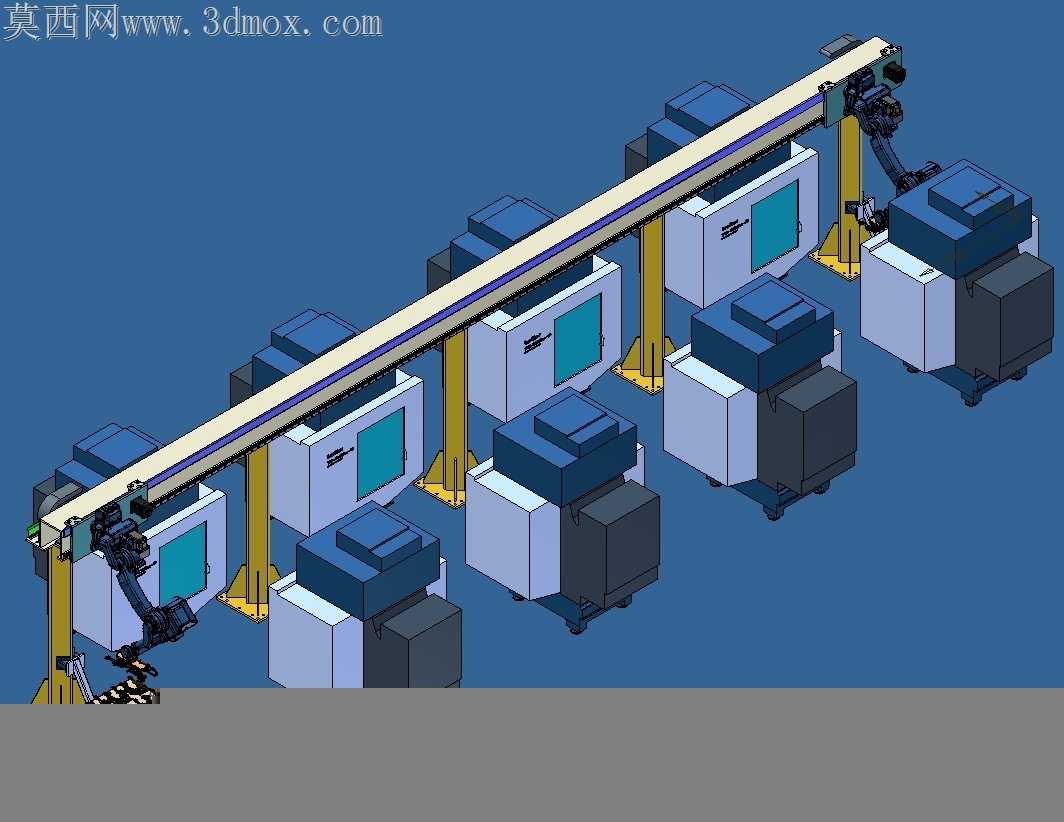

车间多机台上下料场景里，长跨距桁架的挠度形变一直是落地时绕不开的问题，这套拾取放置产线在横梁截面选型上做了针对性的取舍，没有盲目追求加厚型材带来的刚性冗余，而是通过在横梁内侧布置加强筋的方式，在控制整体自重的前提下，把跨中满载下的形变量控制在0.2mm以内，避免机器人末端取放工件时因为横梁震颤出现对位偏差。两侧的桁架立柱没有直接锁接在地面膨胀螺栓上，而是在底部增加了可调式垫铁组件，安装时可以通过垫铁的微调抵消地面的水平度误差，不用再花费大量时间做地基二次找平，适配多数中小机加工车间的地面工况。

排布在桁架两侧的加工工位，每台设备的进料口位置都做了统一的高度基准对齐，机器人末端的夹爪不需要针对不同工位做Z向的大幅行程调整，既压缩了单工位的上下料节拍，也减少了导轨滑块的频繁往复磨损。桁架上的行走轴采用双导轨对称布置的结构，承载滑块分布在横梁两侧，机器人移动时的重心始终落在两组导轨的支撑区间内，不会出现偏载导致的滑块单侧磨损加剧问题，日常维护时只需要定期给导轨加注润滑脂，不用频繁校准行走平行度。

末端的拾取机构没有采用复杂的多自由度夹指，而是针对待搬运工件的规整外形做了适配性的真空吸附设计，接触工件的吸盘位置预留了缓冲弹簧行程，碰到工件表面定位存在微小偏差时，吸盘可以自适应贴合，不会因为硬接触碰伤工件加工面。每台加工工位旁都预留了工件到位检测的传感器安装位，现场布线时可以直接顺着桁架内侧的拖链槽走线，不用额外在车间地面布设明线，避免物料转运时压坏线缆。

产线的安全防护设计藏在细节里，桁架两端的行走极限位置设置了双重限位，既有软限位的行程参数控制，也有硬限位的聚氨酯缓冲块，即便程序出现误判，机器人行走至端部时也会被缓冲块拦下，不会冲出桁架轨道。相邻工位之间预留了足够的人工操作空间，设备需要换刀或者临时维护时，操作人员可以直接走到工位旁，不用绕行整条产线，兼顾自动化运行效率和人工介入的便利性。
