GT2型12齿正时皮带轮传动组件结构设计

项目分类:通用机械零部件 发布时间:2020-06-30 ID:120881
  • GT2型12齿正时皮带轮传动组件结构设计
  • GT2型12齿正时皮带轮传动组件结构设计
  • GT2型12齿正时皮带轮传动组件结构设计
  • GT2型12齿正时皮带轮传动组件结构设计
  • GT2型12齿正时皮带轮传动组件结构设计

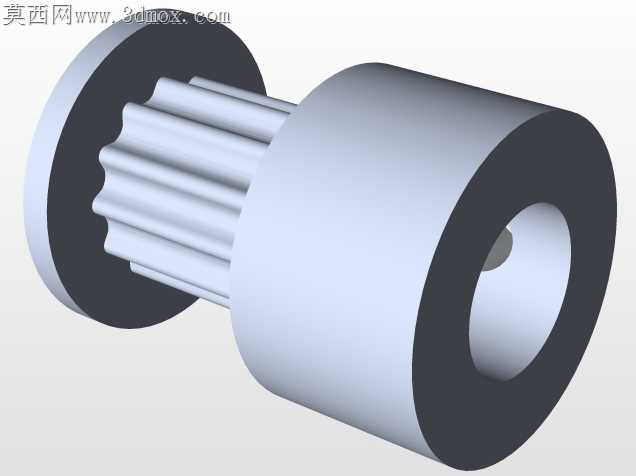

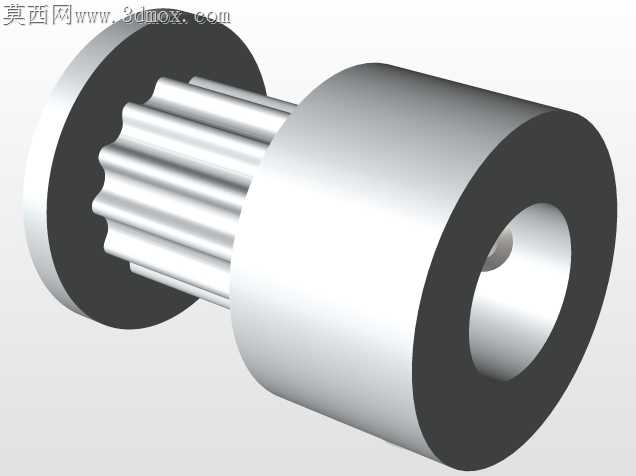

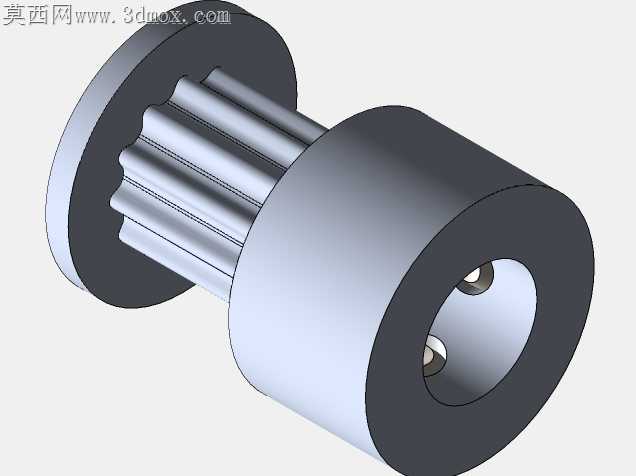

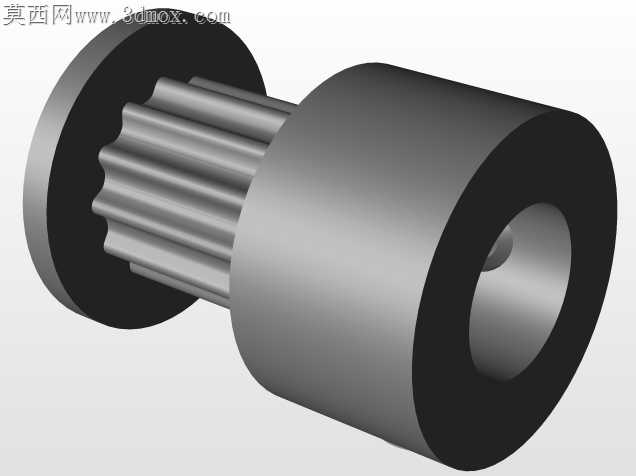

小规格同步带轮的加工适配一直是精密传动场景里容易被忽略的细节,尤其是GT2这类节距仅2mm的微型带轮,齿形公差哪怕超出0.02mm,高速运转时就会出现跳齿、带边磨损过快的问题,连带配套的张紧结构、安装基座都会受牵连出现异常振动。这款12齿GT2正时皮带轮的配套结构,从加工落地的角度做了不少针对性的取舍,没有一味追求图纸上的理论精度,而是把加工环节的装夹变形、刀具让刀、装配公差累积都提前纳入了设计考量。带轮的轮毂部分没有做等厚设计,靠近齿圈的位置预留了0.3mm的工艺凸台,既可以在数控车加工时作为装夹定位的基准面,避免软爪直接夹到齿形区域造成齿面压伤,也能在滚齿加工时给刀具留出退刀空间,不用额外做清根工序就能保证齿根的圆弧过渡符合带齿啮合要求,减少加工时的刀具损耗。配套的安装基座采用了分体式快装结构,和带轮轴承配合的安装孔没有设计成盲孔,而是做了贯通式的公差带,孔壁的粗糙度要求控制在Ra1.6,既可以减少轴承压装时的阻力,避免过盈量过大导致轴承内圈变形影响转动顺滑度,也能在后期维护时直接从孔的另一端顶出轴承,不用撬动基座表面造成安装平面翘曲。和带轮配合的张紧臂没有采用常见的直角折弯结构,而是在弯折处做了渐变式的加强筋过渡,筋的厚度从臂身的2mm逐步过渡到安装端的4mm,冲压加工时不会因为应力集中出现弯折处开裂,也能在张紧皮带时抵消一部分带的拉力变形,不会因为臂身刚度不足导致张紧力波动。旁边的绿色接线端子模块和传动组件的安装间距预留了2mm的安全间隙,端子的固定卡槽做了0.1mm的拔模斜度,注塑成型时不用额外做滑块抽芯结构就能顺利脱模,卡槽的边缘做了R0.2的圆角,装配时不会刮伤端子外壳的绝缘层,也能避免工人徒手装配时被锐边划伤。带轮的轴孔直径设计为10毫米,孔内没有设计多余的键槽,而是采用了顶丝固定的方式,顶丝孔的位置特意避开了齿根的受力区域,不会因为钻孔导致齿根处的应力集中出现断齿问题,顶丝孔的端面做了沉头设计,顶丝锁紧后不会突出轮毂表面,避免运转时剐蹭到旁边的传感器线束。齿面的加工没有追求镜面级的粗糙度,而是保留了滚齿加工后细微的刀纹,这些细微的纹理可以留存少量润滑脂,在皮带和齿面啮合时形成薄薄的油膜,降低长时间运转的摩擦噪音,也不会因为齿面过于光滑导致皮带出现打滑丢转的情况。基座的安装法兰边做了四个对称的U型调节槽,槽的宽度比安装螺丝大0.5mm,装配时可以微调带轮的轴向位置,保证皮带轮和配对轮的共面度,不用靠反复加减垫片来调整对齐,减少装配时的调试时间。所有棱角位置都做了倒角处理,没有残留的锐边毛刺,不管是加工环节的周转搬运,还是后期的设备装配维护,都不会出现割手的问题,也不会因为应力集中导致零件在受振动时出现裂纹。
