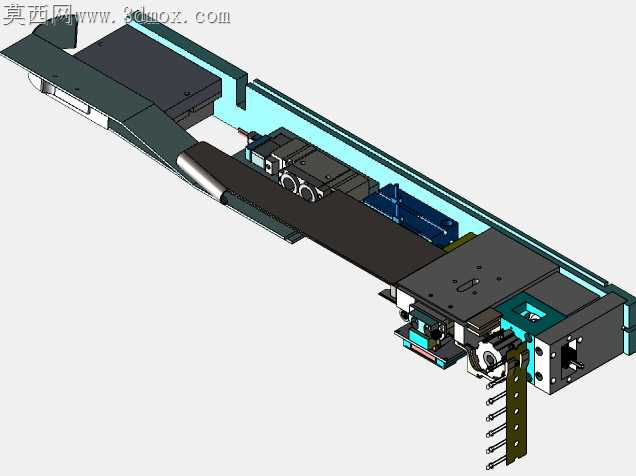

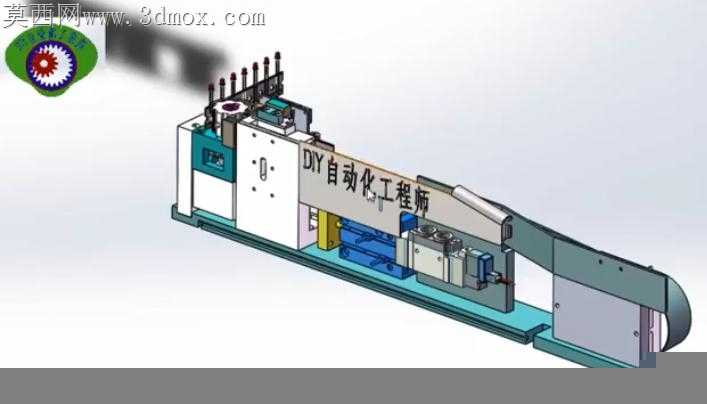

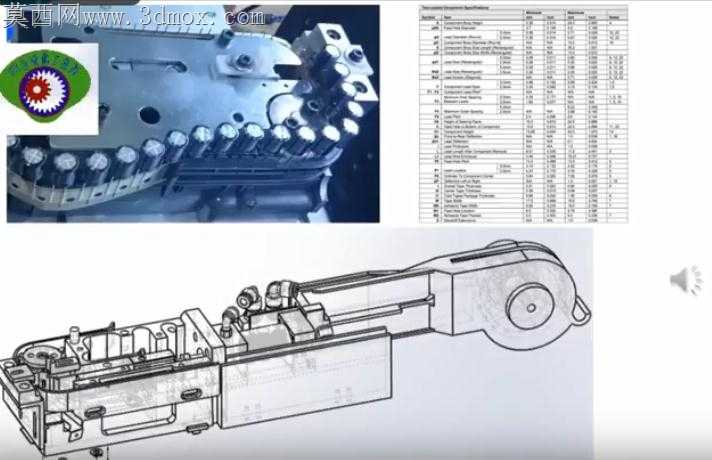

贴片供料输送设备结构设计方案

电子贴片产线里，供料环节最容易出现的卡料、料带走偏问题，往往不是料带本身公差导致，而是供料设备的料道衔接处公差预留、压料轮的压力匹配没做足，这款贴片给料结构在设计时就把这些现场痛点揉进了每一处细节里。料道入口处做了微扩口导向，边缘倒了0.3mm的圆角，避免薄料带穿入时被锐边刮伤表层载带，料道侧壁的可调限位块用腰型孔固定，能根据不同宽度的料带做0.2mm级的微调，不会因为料带宽度公差出现左右窜动，也不会因为间隙过小卡滞料带行进。压料组件没有用整段刚性压条，而是分成了三段独立的压轮单元，每段压轮的压力可以通过顶部的微调螺钉单独调整，靠近剥料工位的压轮压力略大，保证料带在剥料位置不会因为贴片头取料的拉力出现抬升移位，中间段压轮压力稍小，减少料带行进的阻力，入口段压轮带导向锥面，能把轻微翘曲的料带平顺压入料道。剥料刀的安装座做了偏心微调结构，不用拆整个组件就能调整剥料刀尖和料带的间隙，刀尖角度做了15度的微斜处理，既能顺利把盖带从载带上剥离，又不会刮伤载带里的贴片元件，盖带回收轮的阻尼做了梯度设计，收卷初始阶段阻尼偏小，随着盖带卷径增大阻尼缓慢提升，不会因为拉力突变扯断盖带，也不会因为拉力过小让盖带松脱缠绕。机身侧板的安装基准面做了0.02mm的平面度要求，所有传动辊的安装孔都是一次装夹加工完成，保证各辊轴的平行度，避免料带走偏，驱动部分的同步带轮做了挡边设计，同步带张紧轮用偏心轴调节，不用拆周边零件就能快速调整张紧度，日常维护时不用拆解整个传动链。底部的安装底板做了减重槽同时保留了足够的刚性，安装孔位适配常见贴片机的供料工位安装尺寸，不用额外做转接板就能直接替换原有供料器，料带末端检测的传感器安装位预留了调节空间，能适配不同长度规格的料卷，不会出现料带走完还继续空转的情况。整个结构没有多余的装饰性设计，每一处结构调整都对应产线实际运行里出现过的问题，零件拆分也考虑了加工成本，易损的剥料刀、压轮都做成了快拆结构，更换时不用动整体校准，能大幅减少产线停机维护的时间。
