多工位桁架机械手上下料产线布局设计

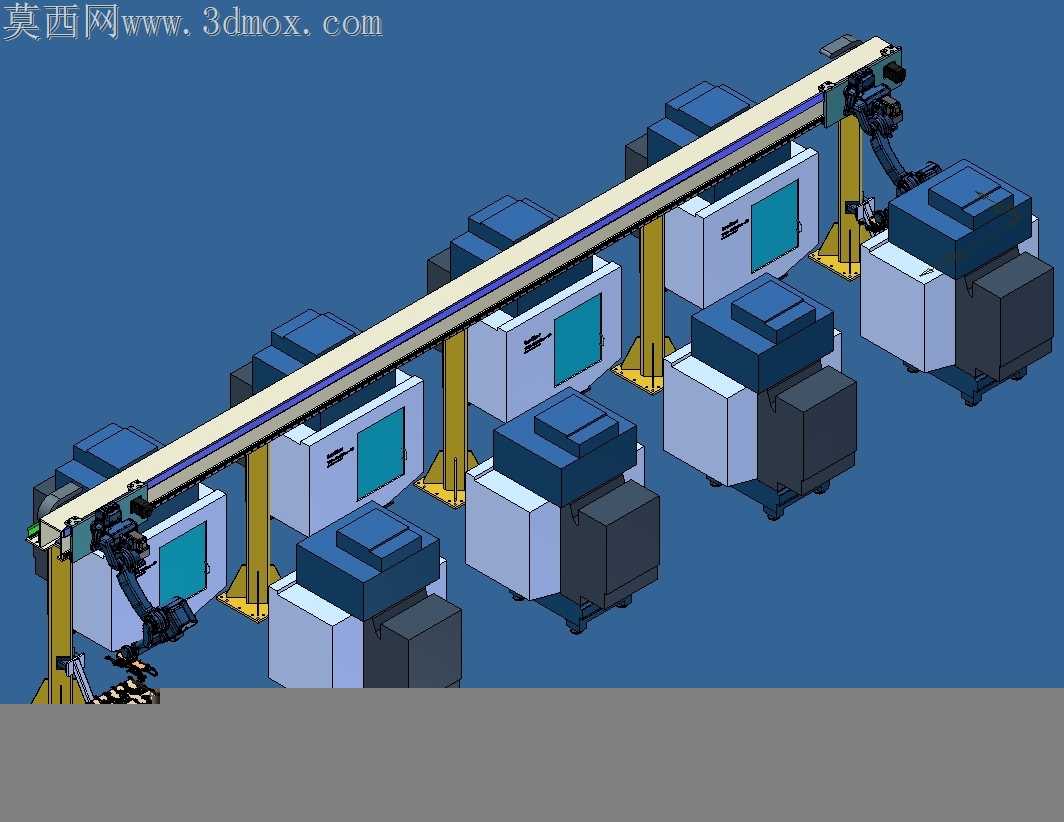

车间里多台加工设备并排排布时，人工上下料的等待浪费、取放定位偏差、不同工位节拍不匹配的问题一直是产线提效的核心阻碍，这套横跨多台加工设备的桁架式上下料结构，正是针对这类离散机加工工位的物料流转痛点做的适配设计。长跨度的横梁采用分段拼接式的型材结构，每段衔接处预留0.02mm的研磨配合面，避免整根长梁加工时的挠度变形，安装时不需要大型吊装设备逐段校准，就能保证导轨安装面的平面度控制在0.05mm/m以内，适配中小机加工车间的现场安装条件。竖直布置的支撑立柱底部做了加宽的法兰安装座，每个座体上预留四个长条形调节孔，地面预埋的膨胀螺栓不需要做到毫米级精准定位，就能通过孔位间隙调整立柱的垂直度，抵消车间地面施工的平整度误差，避免后期横梁运行时出现卡顿、导轨偏磨的问题。横梁上搭载的移动滑座和末端机械手的连接位置，特意做了浮动式的缓冲连接结构，机械手抓取工件送入机床夹具时，即使夹具定位面存在微小的位置偏差，浮动结构能自动修正角度偏差，不会出现硬顶导致的工件磕碰、夹具损伤。每台加工设备对应的取放料位都设置了独立的到位检测触发位，滑座移动到对应工位时不需要走完整个行程的减速流程，能根据前后工位的加工节拍自动调整移动速度，比如某台设备加工周期比相邻工位长20秒，滑座就会在完成其他工位上下料后，在等待位低速缓行，既减少高速启停带来的结构冲击，也能精准匹配不同设备的加工节奏，不会出现某台设备待料、另一台设备工件堆积的情况。走线槽沿着横梁侧边内嵌布置，所有动力线、信号线都顺着槽体排布，不会因为滑座长期往复移动出现线缆拖拽磨损，槽体每隔30cm设置一个可开启的检修口，后期更换传感器线缆时不需要拆开整段线槽，减少运维的工作量。末端夹爪的安装接口做了通用化的快换设计，针对不同尺寸的轴类、盘类加工件，只需要更换对应规格的夹爪指，不需要重新调整整个机械手的安装位置，换产时间能压缩到十分钟以内，适配多品种小批量的机加工生产需求。整个桁架结构的受力点都经过仿真校核，满负载抓取工件移动到横梁最远端时，横梁的下挠量控制在0.1mm以内，不会因为长期负载出现结构变形，保证长期运行的定位精度稳定。
