0.96英寸液晶显示模组结构设计

项目分类:显示屏 发布时间:2020-06-30 ID:121019
  • 0.96英寸液晶显示模组结构设计
  • 0.96英寸液晶显示模组结构设计
  • 0.96英寸液晶显示模组结构设计
  • 0.96英寸液晶显示模组结构设计
  • 0.96英寸液晶显示模组结构设计
  • 0.96英寸液晶显示模组结构设计
  • 0.96英寸液晶显示模组结构设计
  • 0.96英寸液晶显示模组结构设计

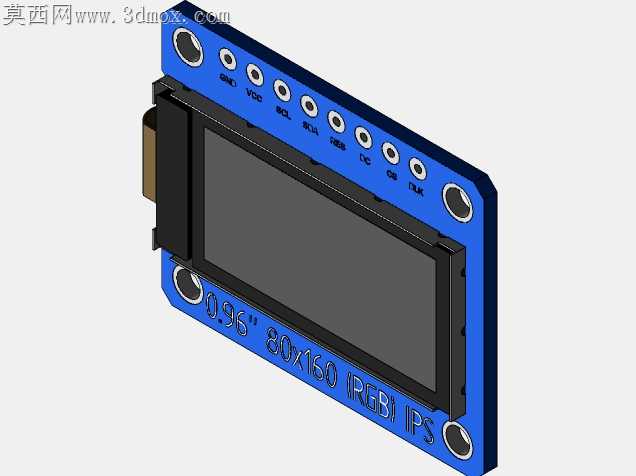

小尺寸液晶显示模组的装配公差控制一直是嵌入式硬件量产环节的高频痛点,0.96英寸规格的屏体本身厚度不足2毫米,FPC排线与屏体驱动IC的绑定区域宽度仅0.3毫米,稍有错位就会出现排线扯断、接触不良的隐患。这套模型在结构设计阶段就把装配容错空间做了前置考量,蓝色PCB基板上的固定孔位特意做了0.1毫米的沉台倒角,屏体贴合时不用反复对位就能顺着倒角滑入预设安装位,不会因为硬怼刮花屏体边缘的偏光层。

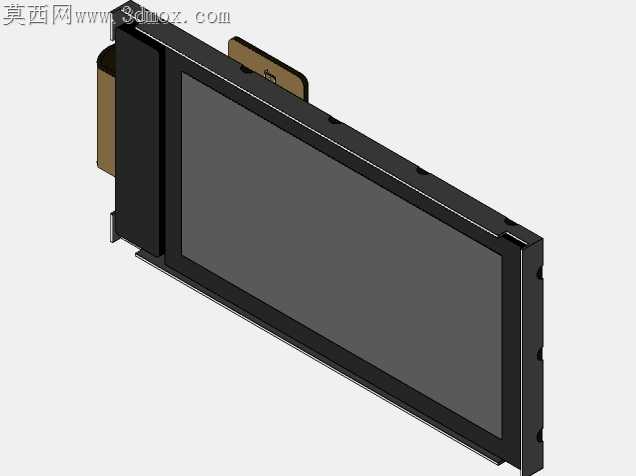

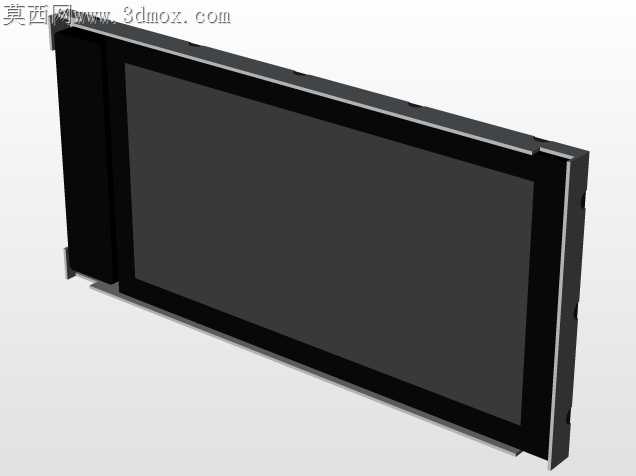

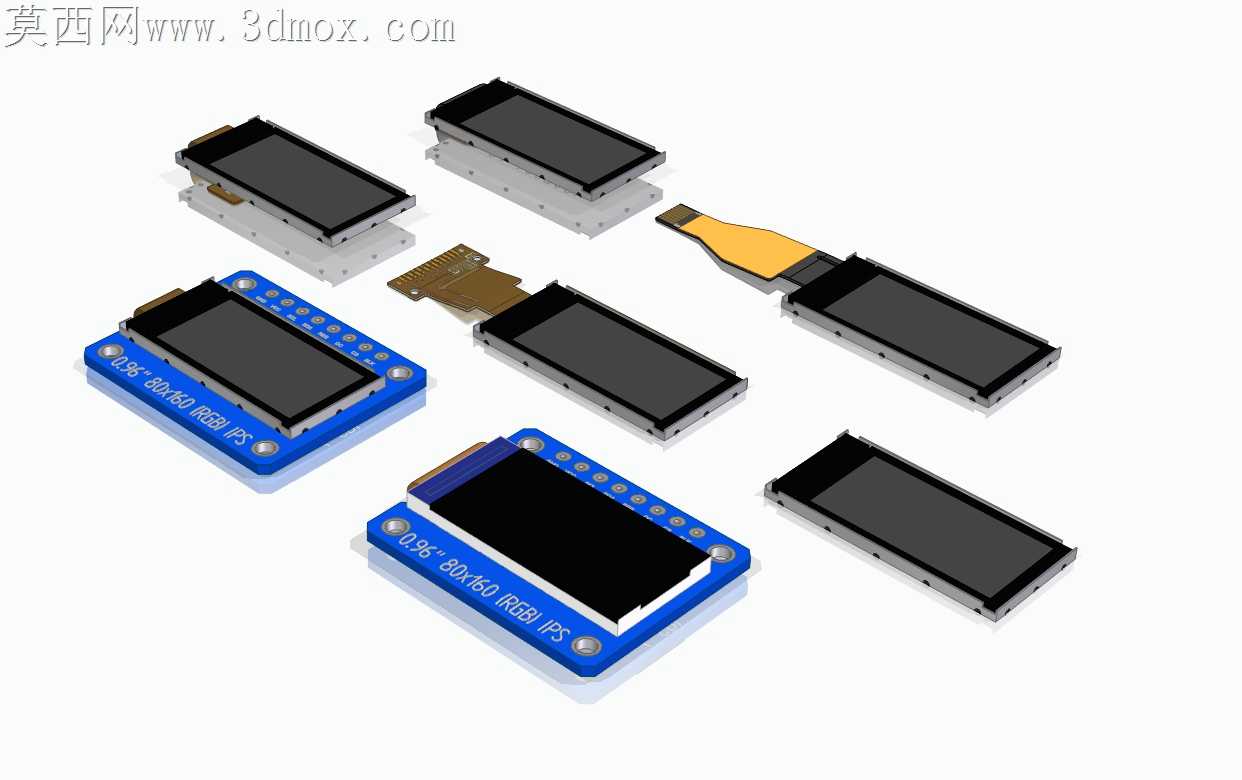

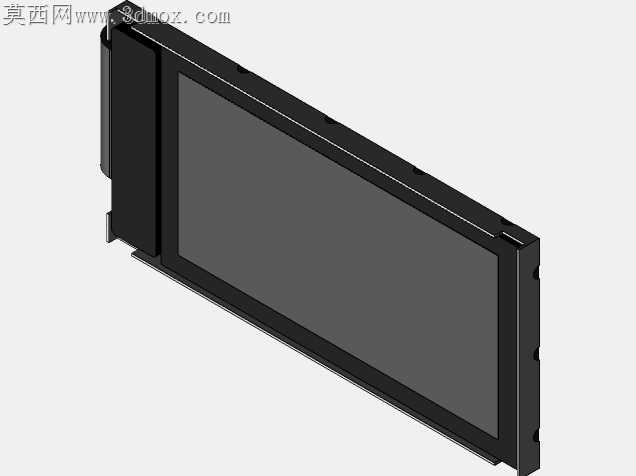

不同版本的屏体适配结构也做了区分,带金属屏蔽罩的版本在罩体边缘预留了0.05毫米的溢胶槽,点胶固定时多余的结构胶会顺着槽体流走,不会溢到屏体显示区域形成胶痕。裸露驱动IC的版本则在基板对应位置做了绝缘凸台,凸台高度刚好比IC引脚高出0.2毫米,装配时就算外壳压合力度偏大,也不会压歪引脚造成短路。

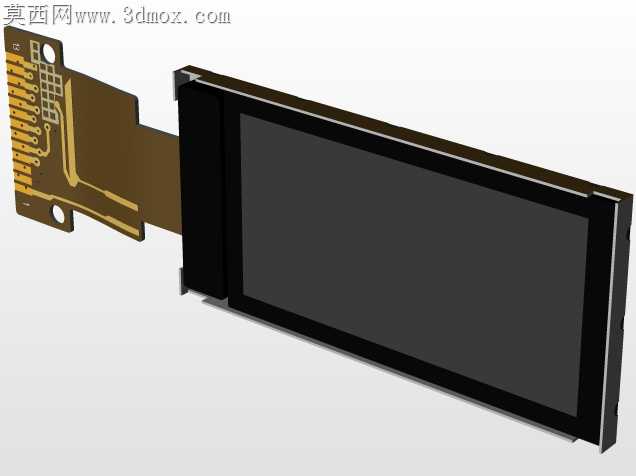

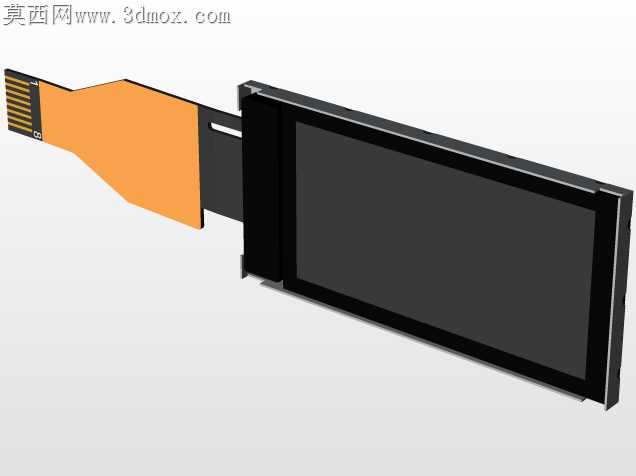

FPC排线的弯折区域特意做了圆弧过渡的避让空间,没有像常规设计那样直接在排线出口处做直角限位,反复弯折测试时,排线根部的应力会顺着圆弧区域分散,不会出现铜箔断裂的问题。排线上的金手指区域也对应基板接口做了定位凸点,插装时凸点卡入接口凹槽就能确认插装到位,不用反复插拔调整位置,也能避免插反烧坏驱动电路。

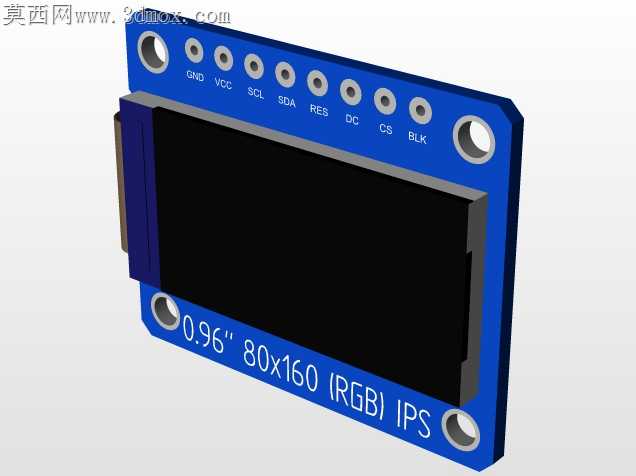

屏体与基板之间的支撑泡棉厚度也在模型里做了精准匹配,泡棉压缩量控制在30%,既能顶住屏体避免运输过程中出现晃动异响,又不会因为压缩量过大挤压屏体造成显示水波纹。不同配色的PCB版本对应不同的安装场景,蓝色板多用于开源硬件开发场景,安装孔位完全兼容通用开发板的固定孔距,黑色板多用于消费类电子成品,边缘做了圆弧倒角处理,不会刮伤外壳内壁。

这套结构没有为了追求极致紧凑压缩装配空间,每一处配合间隙都留足了量产适配余量,不管是SMT贴片还是后续手工总装,都能降低操作难度,减少生产环节的不良率。就算是学生做电子竞赛实训,拿到这套结构也能直接适配常用的主控板,不用自己重新测量尺寸画安装孔,省去反复打样调整的时间。
