玻璃缸体斯特林动力引擎结构设计

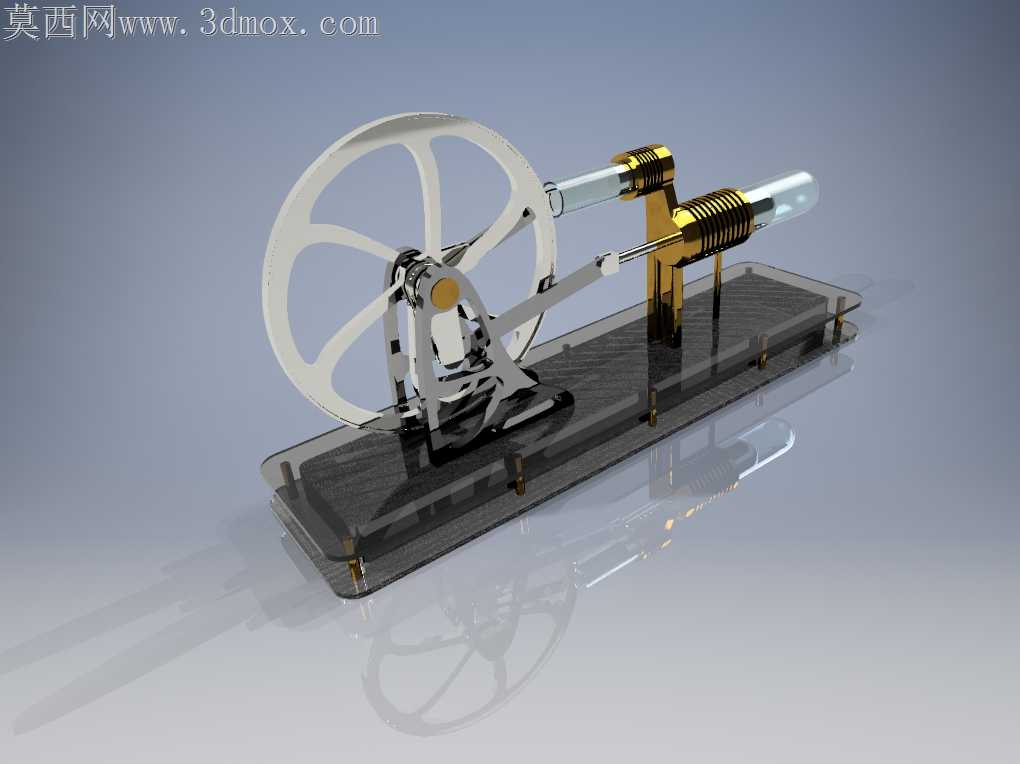

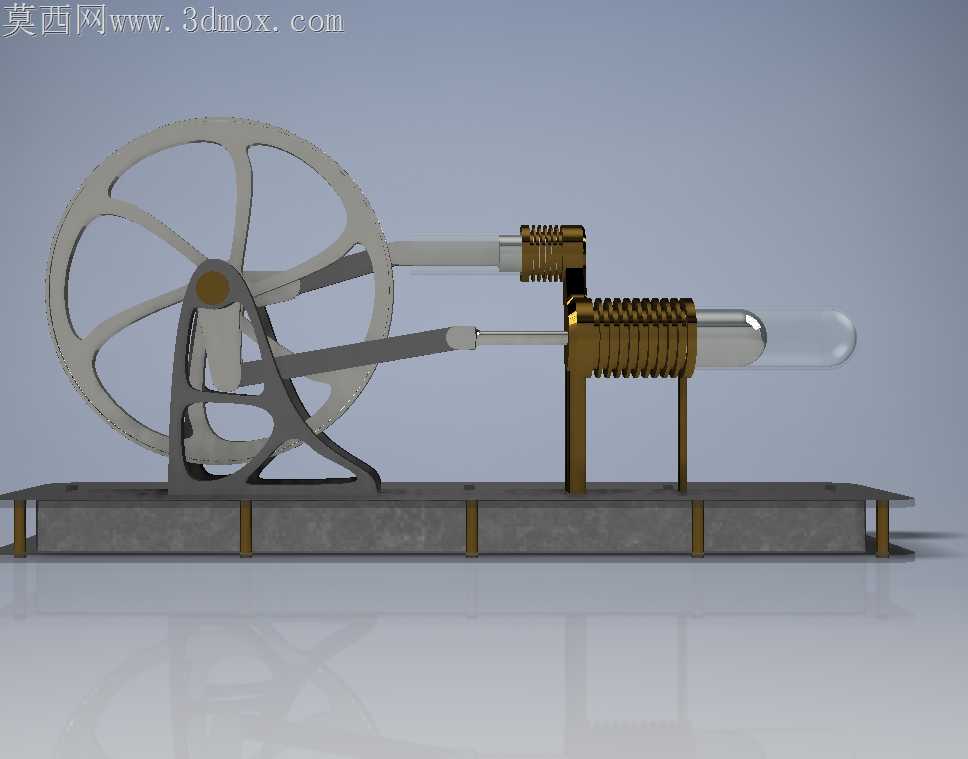

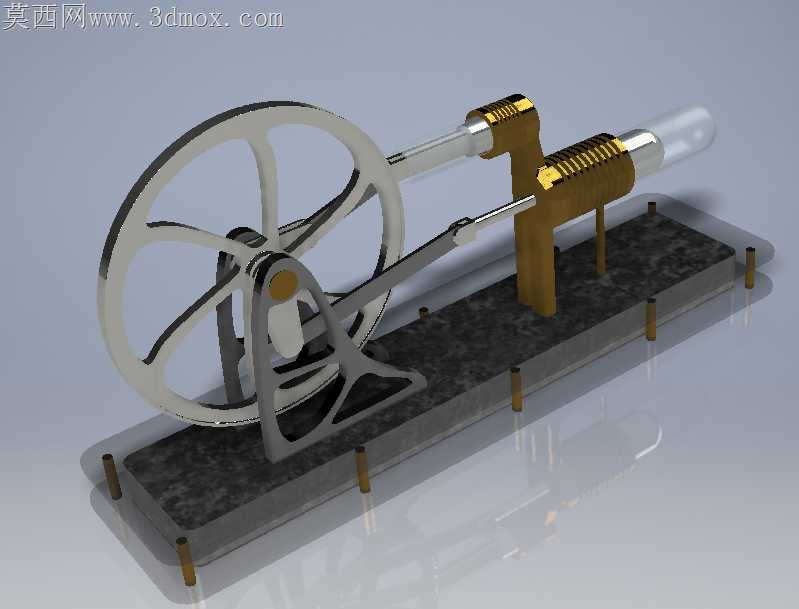

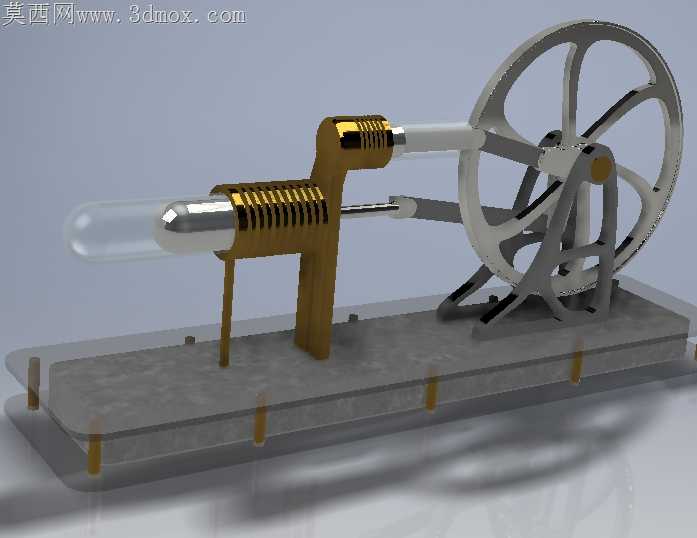

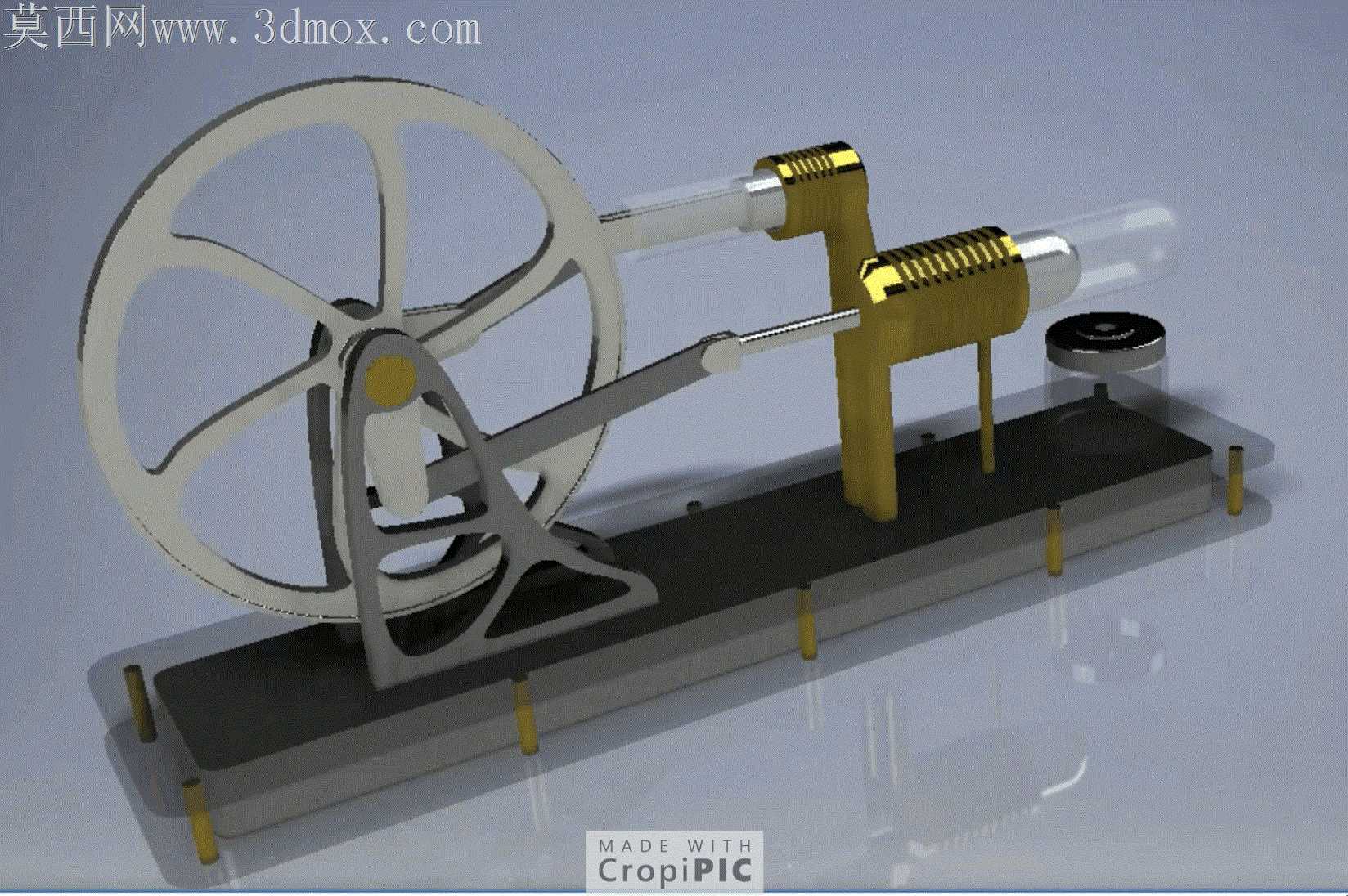

外燃式热机的加工适配一直是小批量试制阶段的核心痛点，传统金属缸体在做冷热循环测试时，内壁的热辐射损耗很难通过常规机加工手段降到理想阈值，这款斯特林引擎直接选用高硼硅玻璃作为冷热缸的主体材质，从根源上规避了金属缸壁导热过快导致的温差衰减问题。玻璃缸体的同轴度公差控制是加工环节最容易出问题的地方，缸体与黄铜换热段的衔接处没有采用常规的螺纹旋接结构，而是做了0.02mm过盈量的热套配合，加热黄铜段时将玻璃缸体缓慢压入，冷却后接触面形成均匀的密封压合面，既省去了密封圈的装配空间，也避免了橡胶密封件在长期高温工况下老化漏气的隐患。飞轮部分没有追求过高的表面光洁度，轮辐做了等厚的镂空减重设计，边缘保留了精铣后的细微刀纹，实际动平衡测试时，这种非镜面的表面反而更容易通过反光标记观测转速波动，不需要额外粘贴反光贴纸。底座采用发黑处理的冷轧钢板，四个支撑铜柱的安装孔做了铰孔精加工，铜柱压入后与板面垂直度控制在0.01mm以内，保证动力输出轴与飞轮安装面的平行度，避免运转时出现连杆别劲的问题。连杆与动力活塞、置换活塞的连接销采用间隙配合，销孔内壁做了抛光处理，没有加装铜套，小功率工况下金属直接接触的摩擦阻力反而比带铜套的结构更小，配合高温润滑脂使用，连续运转八小时的温升不会超过四十摄氏度。冷却段的散热鳍片与黄铜缸体是一体车削成型的，没有采用拼接式的散热片，减少了接触热阻，空气自然对流状态下就能维持冷端的稳定温度，不需要额外加装水冷回路。玻璃缸体的端面做了圆角钝化处理，避免装配时应力集中导致玻璃崩裂，置换活塞采用轻质石墨材质，与玻璃内壁的配合间隙控制在0.03mm，既能保证气密性，又不会因为摩擦产生多余的阻力。整个装配过程不需要专用工装，所有零件的公差带都做了适配调整，即使是初次接触机械装配的实训人员，也能在半小时内完成整机组装，运转时可以透过玻璃缸体直接观察内部活塞的运动状态，直观理解外燃机的热循环原理，不需要拆解就能观测到不同加热温度下活塞的行程变化，比全金属结构的教学演示模型实用性更强。
