方形布局四缸发动机概念结构设计

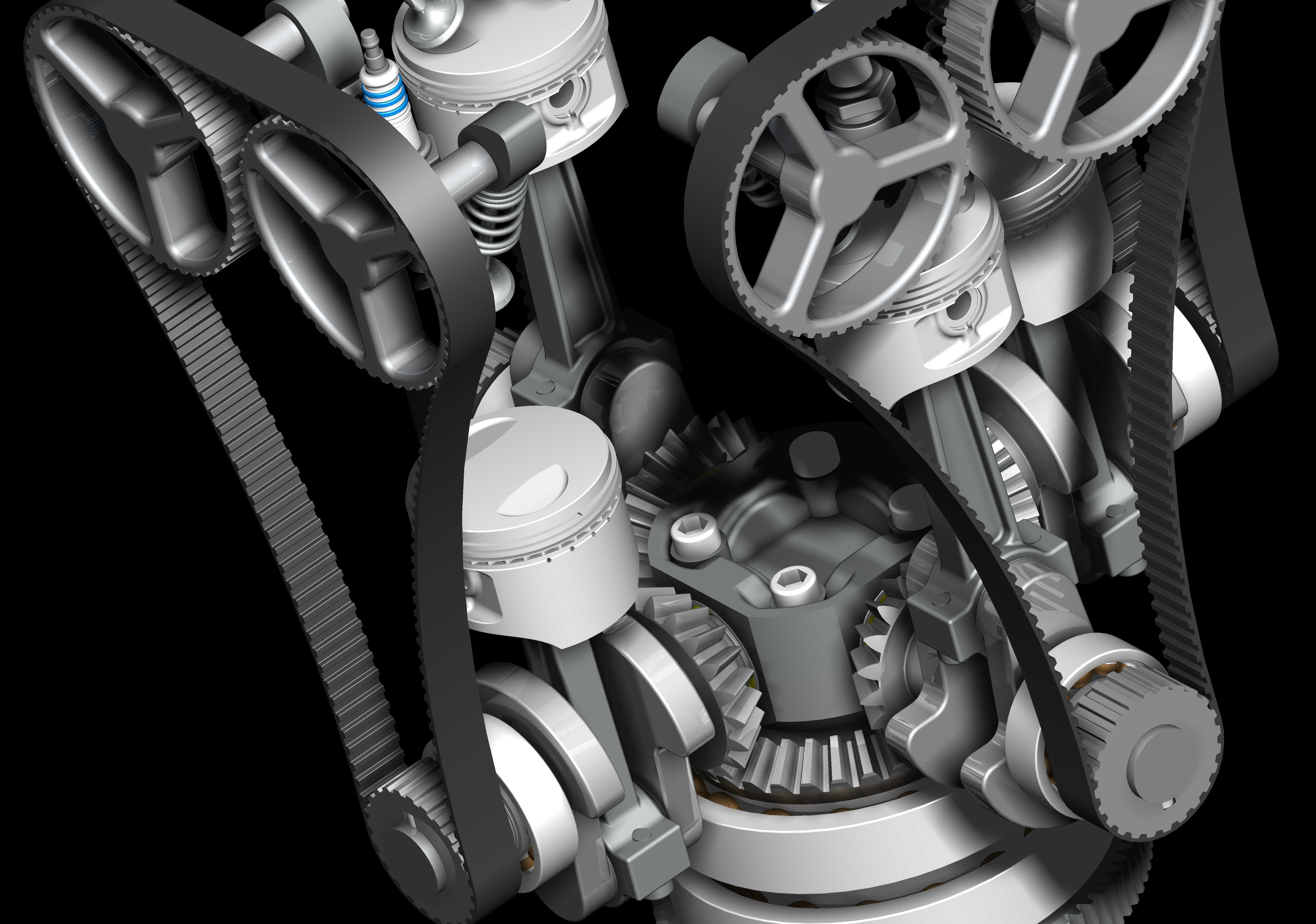

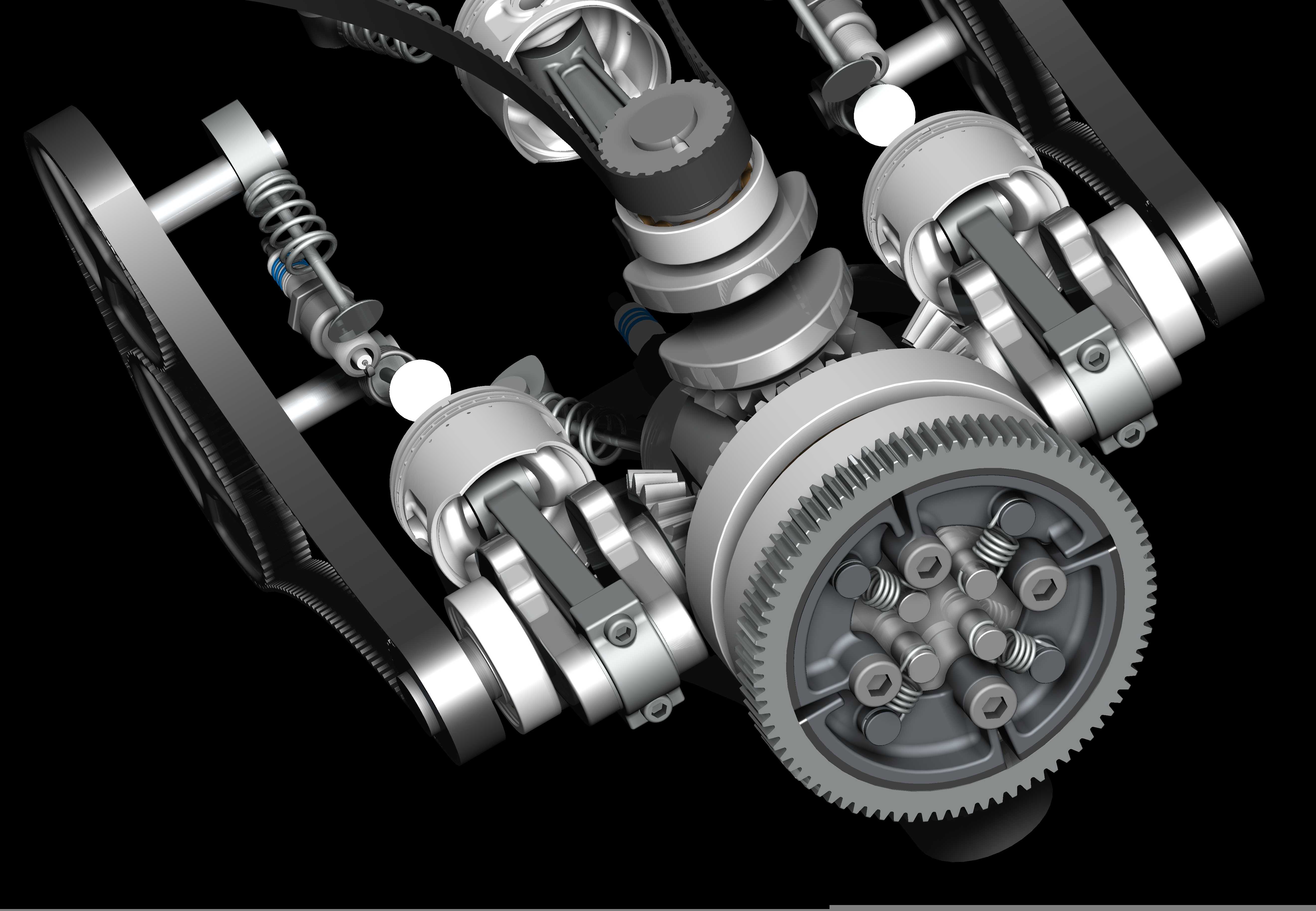

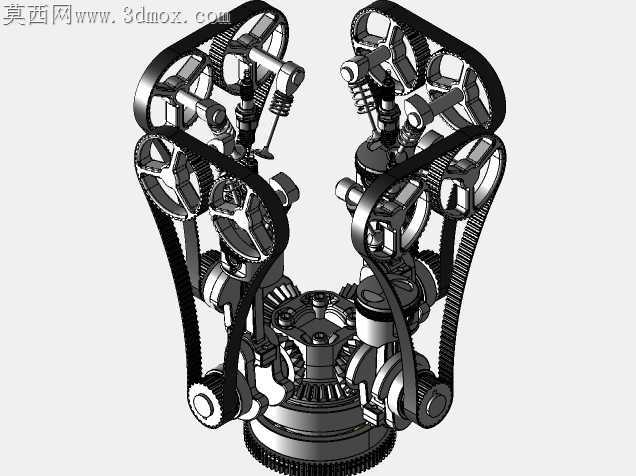

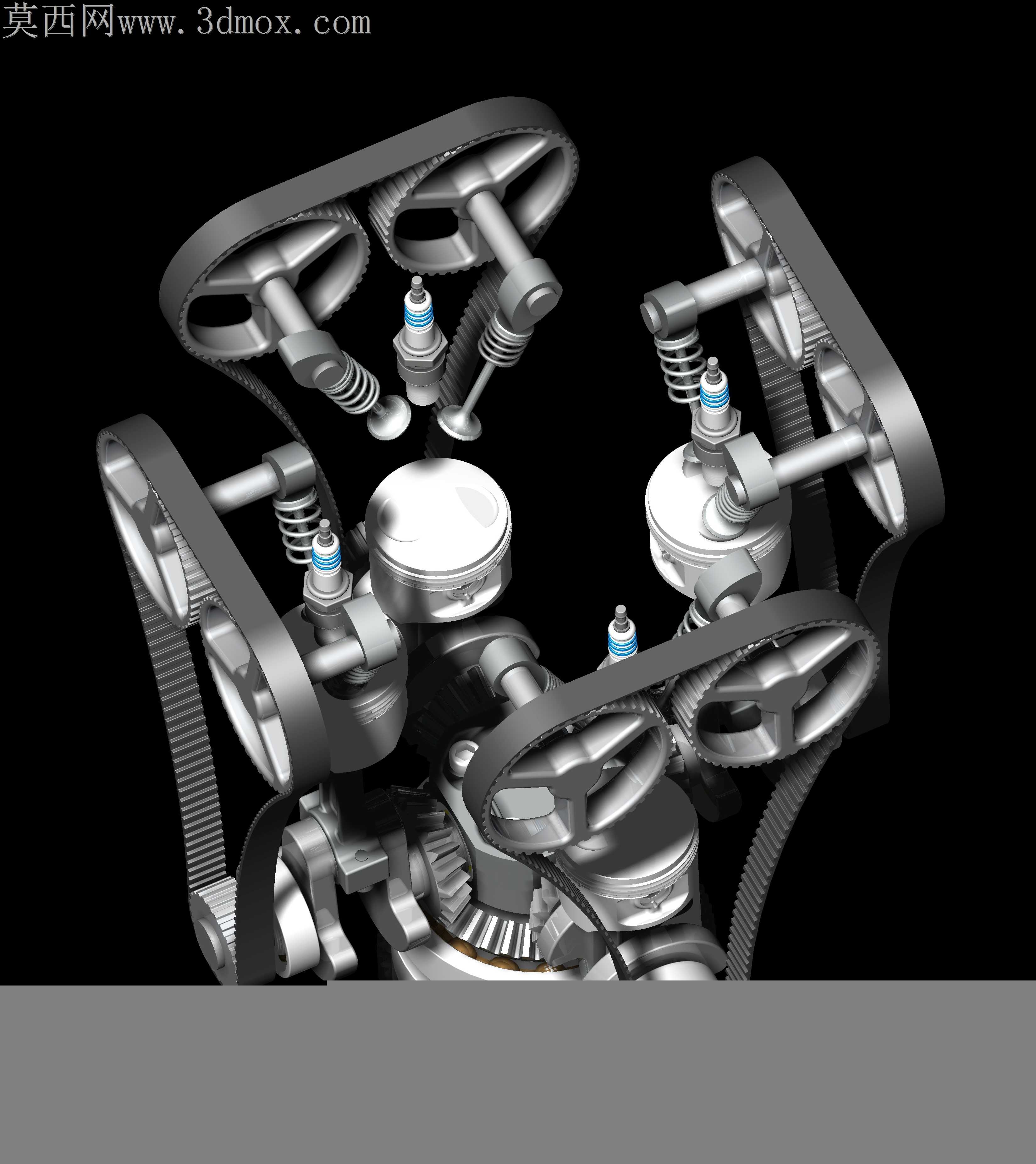

传统直列四缸发动机受限于轴向排布长度，在小型动力单元的紧凑舱体适配中，往往要为正时传动、进排气布局预留冗余空间，甚至需要额外调整周边附件的安装位置来规避干涉。这款方形布局的四缸概念动力结构，打破了常规直列、V型排布的固化思路，将四个缸体围绕中心传动区域呈90度夹角方形排布，从根源上压缩了动力单元的整体投影尺寸。正时同步带的轮系布局完全贴合方形轮廓走形，每个凸轮轴带轮的张紧余量都经过反复核算，避免小半径转角处带齿啮合跳齿的隐患，带轮与缸盖顶面的安装座预留了0.12mm的轴向窜动间隙，既不会因为过紧导致皮带运转发热老化加速，也不会因为间隙过大出现高速运转时的摆振异响。每个缸体对应的气门弹簧、火花塞安装位都保持了统一的相对位置，加工时可以采用统一的夹具定位，不需要为每个缸体单独调整刀具进给角度，活塞裙部的型线做了微弧修正，抵消方形布局下连杆摆动角度不对称带来的侧向偏磨问题。中心区域的锥齿轮传动组负责把四个方向的曲柄动力汇流输出，齿轮啮合的侧隙控制在0.08-0.15mm区间，既保证传动效率，也能容纳热胀冷缩带来的尺寸形变。气门顶柱与凸轮接触面做了微渗碳硬化处理，不需要额外加装耐磨衬套就能满足长时间往复运动的耐磨需求，弹簧座的卡簧槽深度做了0.2mm的加深处理，规避高转速下卡簧脱出的风险。同步带的背面张紧轮采用偏心可调结构，后期维护时不需要拆解周边附件就能完成皮带张紧度调整，每个缸体的冷却水道都采用对称式流道设计，冷却液从中心区域分流到四个缸体，不会出现远端缸体散热不足的问题。这种布局的动力单元特别适合小型特种作业设备、紧凑型混动增程器的舱体适配，不需要为了迁就传统发动机的长条形结构重新设计舱体框架，周边的发电机、水泵等附件可以直接安装在方形结构的四个空余边角位置，空间利用率比传统直列四缸提升近40%。装配过程中每个曲柄的相位角严格保持180度对称，避免四个缸体做功顺序错乱导致的运转抖动，连杆大头的轴瓦采用分体式定位，不需要做分组选配就能满足装配公差要求，降低了量产装配的选配成本。
